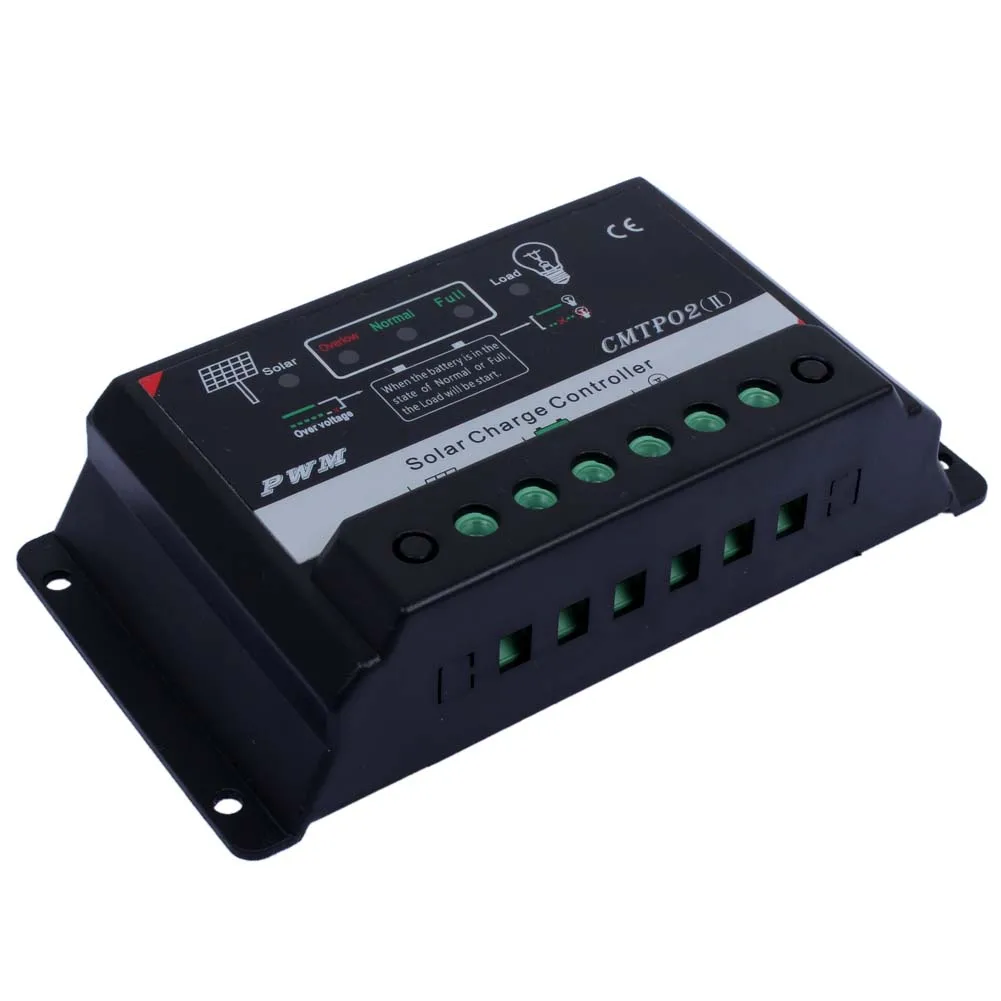

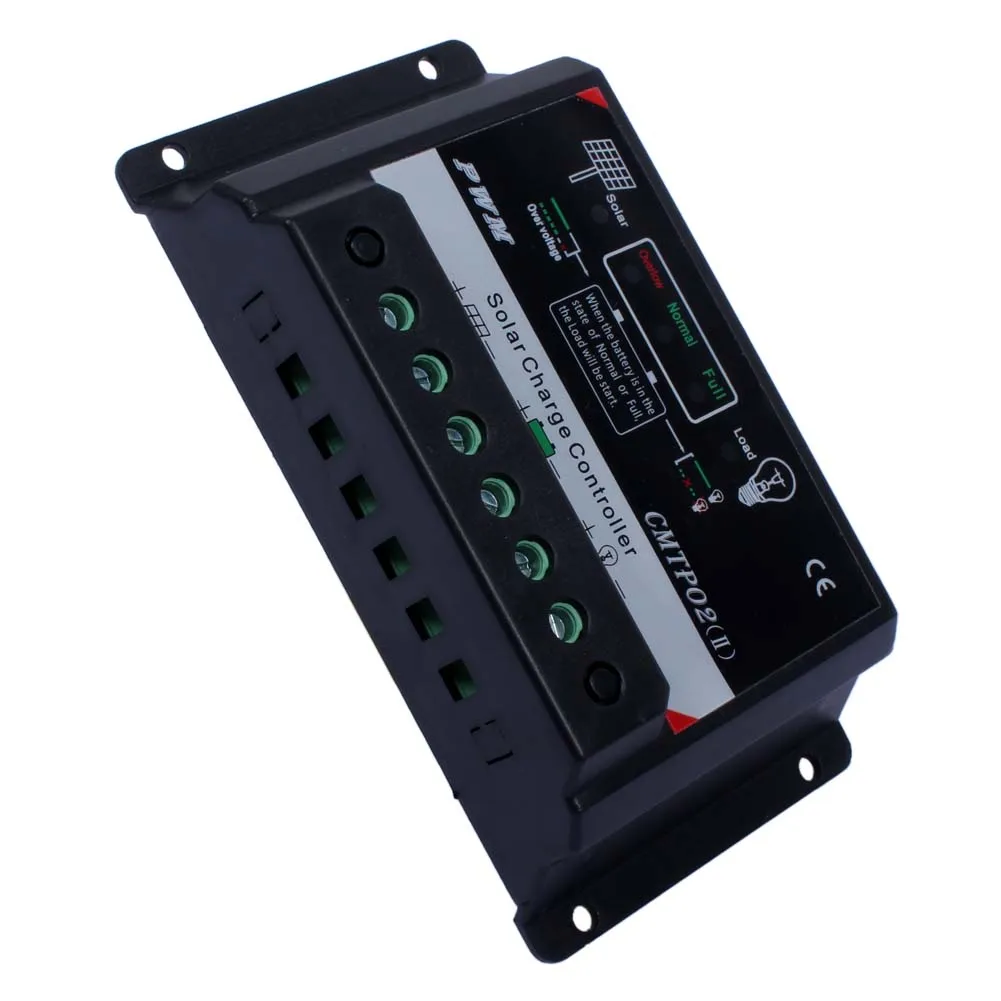

2018 Новая обновленная версия 10A 12/24 в ШИМ панель солнечной батареи регулятор

2018 Новая обновленная версия 10A 12/24 в ШИМ панель солнечной батареи регулятор

Обзор продукта:

2. Используйте микрокомпьютер с одним чипом в качестве ядра всей системы управления, что делает контроллер имеет преимущества умной, сильной адативности, надежной функции и т. д.

2. Используйте CMTP02 (version) оптимизированную схему дизайна, которая может повысить эффективность системы и продлить срок службы батареи.

3. Используются технологии производства микросхем SMT, чип промышленного класса, передовые технологии, гарантия качества.

4. С перегрузкой, перегрузкой, eletronic короткого замыкания, перегрузкой и защитой от обратной полярности.

5. Используйте цепь PWM для подключения серии, она на 3%-6% эффективнее, чем цепь без PWM при зарядке.

6. Со светодиодом, чтобы показать текущее состояние батареи, пользователю легко узнать рабочее состояние контроллера прямо сейчас.

7. Используйте чип промышленного класса, он может работать должным образом в условиях, таких как холодная, высокая температура, влажный.

8. Тонкая конструкция корпуса и компактная цепь, весь контроллер не занимает слишком много места.

9. Используйте внутренние интеграционные прецизионные резисторы и другие компоненты в Одере для повышения точности параметров контроллера.

На начальном этапе контроллера электрифицировать, контроллер может автоматически определить Номинальное напряжение системы:

Напряжение клеммы батареи ≦ 16 V 12 V система
18 в

Примечание: промежуточный 16В-18В-это система слепой зоны, контроллер не имеет ответа, безопасное напряжение батареи составляет менее 32 В, безопасное напряжение солнечной панели составляет менее 55 в.

Защита:

1. Защита от обратной полярности PV
2. Защита от обратной полярности аккумулятора
3. Защита от перезаряда батареи
4. Защита от разрядки аккумулятора
5. Защита от перегрузки по току
6. Защита от короткого замыкания

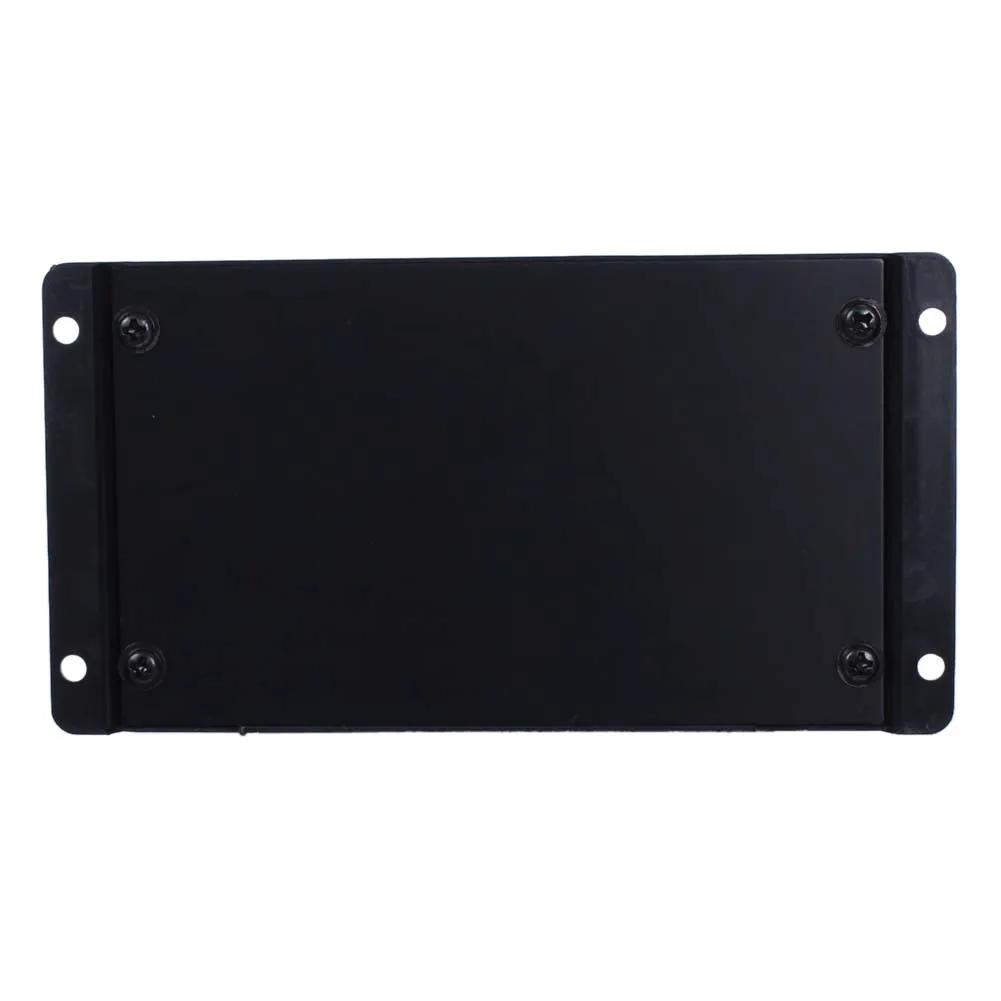

Крепление:

Шаг 1: Выберите место установки
Найдите контроллер на вертикальной поверхности, защищенной от прямого солнца, высокой температуры и воды. И убедитесь в хорошей вентиляции.

Шаг 2: проверьте наличие зазора
Поместите контроллер в место, где он будет установлен. Убедитесь, что достаточно места для запуска проводов и что имеется достаточное пространство выше и ниже контроллера для воздушного потока.

Шаг 3: отметьте отверстия
Используйте Карандаш или ручку, чтобы отметить четыре места крепления на монтажной поверхности.

Шаг 4: сверлильные отверстия
Снимите контроллер и Просверлите отверстия 4 мм в отмеченных местах.

Шаг 5: надежное крепление
Поместите контроллер на поверхность и выровняйте монтажные отверстия с просверленными отверстиями на шаге 4. Закрепите контроллер на месте с помощью крепежных винтов.

Инструкция пользователя:

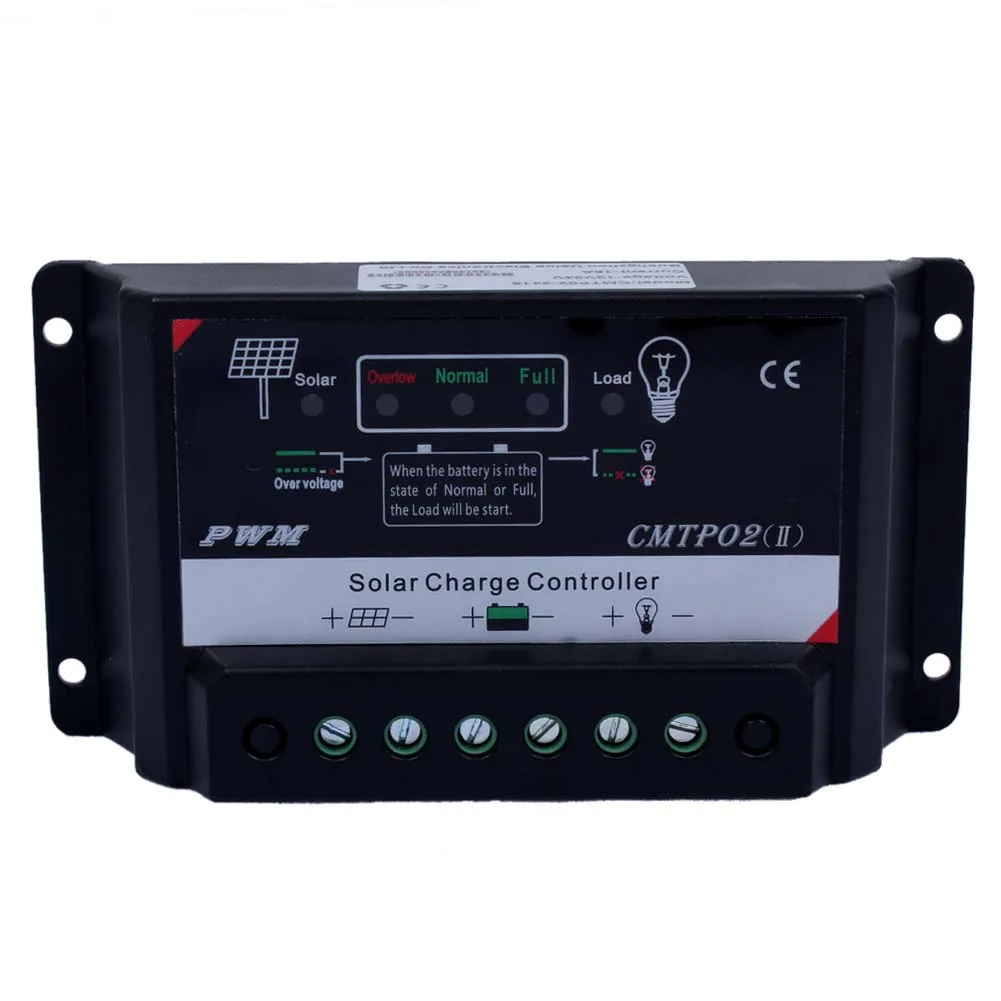

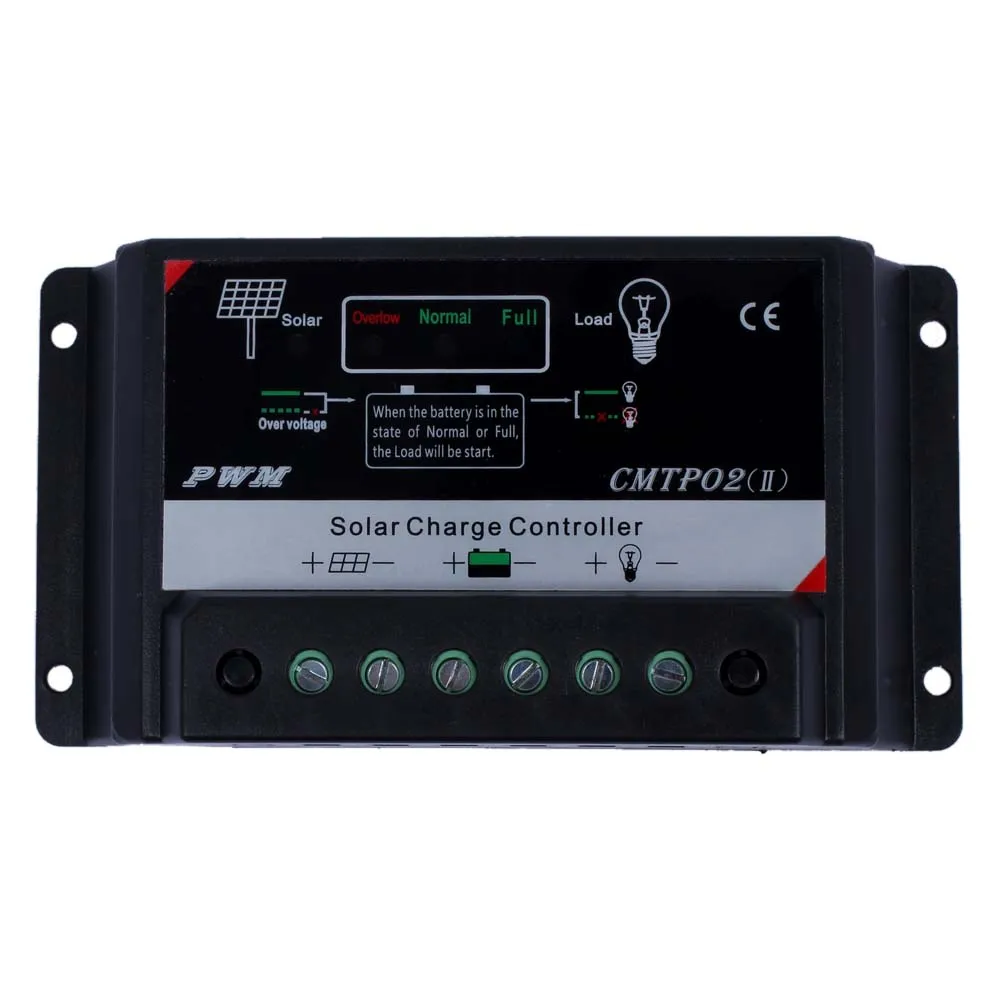

1. Индикатор заряда или перенапряжения: когда соединение системы верное, и солнечная панель имеет много солнечного света, индикатор зарядки (зеленый свет на) постоянно включен. В этот раз схема зарядки системы открылась, она находится в процессе зарядки.

2. Условия запуска нагрузки: нагрузка может начинаться только тогда, когда аккумулятор находится в нормальном или полном состоянии, но после запуска. Как только нагрузка открывается, она может работать до тех пор, пока индикатор батареи не начнет мигать. Когда аккумулятор продолжает снижаться до отключенного напряжения разряда, индикатор избыточного заряда батареи (красный свет), нагрузка заставила отрезать выход в Одере для защиты аккумулятора.

3. Запуск защиты от перегрузки: при запуске нагрузки индикатор вывода нагрузки (постоянное включение).

Если ток нагрузки в 1,5 раза превышает номинальный рабочий ток контроллера, контроллер автоматически отключает выход и индикатор нагрузки (мигает), контроллер будет стараться запускать каждые три секунды. Обнаруживает нагрузку, решающую проблему перегрузки по току или нет, если ошибка не решена, контроллер продолжает оставаться в состоянии отключения, и индикатор вывода нагрузки постоянно мигает, если ошибка решена, контроллер вернется к нормальному использованию.

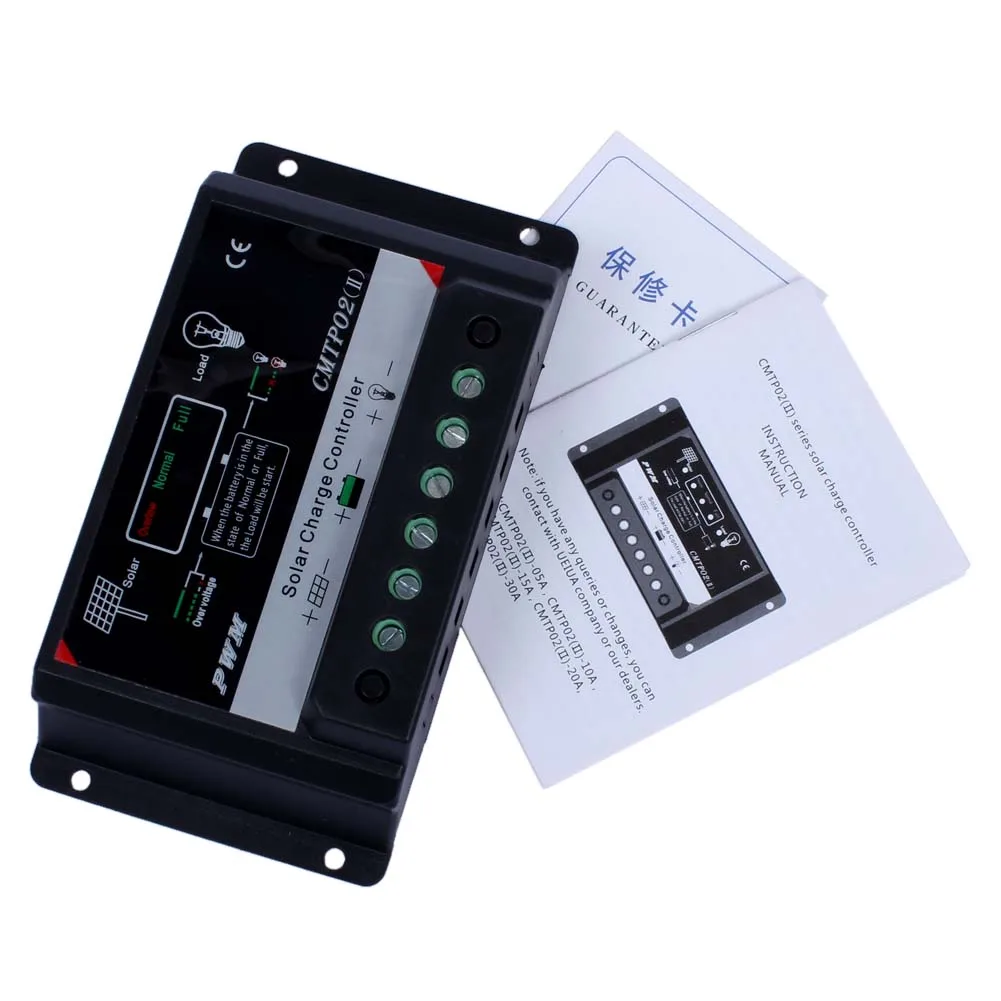

В комплект входит:

1x 10A Солнечный контроллер

1x Инструкция на английском языке
