Open1788 стандартная LPC плата разработки для отладки/программирования LPC1788FBD208 MCU

Плата разработки LPC предназначена для MCU LPC1788FBD208 и интегрирует различные стандартные интерфейсы, довольно легко для периферийных экспансий.

Обзор

Open1788-это плата для разработки LPC, предназначенная дляLPC1788FBD208Микроконтроллер, состоит из материнской платы и основной платы MCUCore1788.

Open1788 поддерживает дальнейшее расширение с различными дополнительными аксессуарами для конкретных приложений. Модульная и открытая конструкция делает ее идеальной для начала разработки приложений с Микроконтроллерами серии NXP LPC.

---

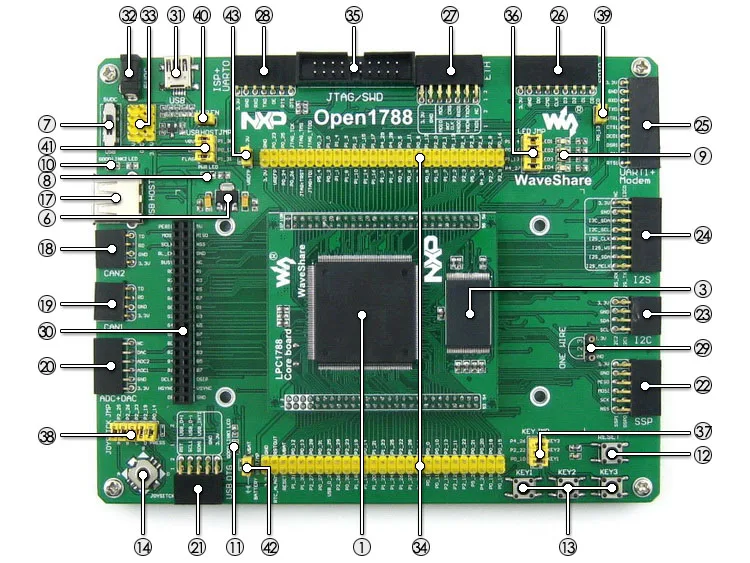

Что на борту

LPC1788FBD208 (основная плата):Высокая производительность LPC MCU, который характеристики:Ядро:Cortex-M3 32-битный RISCРабочая частота:Макс 120 МГцРабочее напряжение:2,4-3,6 В (3,3 В)Упаковка:LQFP208I/Os:165Воспоминания:512кб вспышка, 96кб SRAM, 4 K EEPROMMCU коммуникационные интерфейсы:1 x LCD, 1x10/100 ETH MAC, 1 x контроллер GP DMAUsb-устройство/хост (контроллер Onchip PHY и DMA)5 x UART, 3 x SSP, 3 x I2C, 1 x I2S, 2 x CAN, 1 x SDIO8x12 бит ADC, 1x10 бит ADC, 1 x DAC, 1 x двигатель ШИМ6 x GP ШИМ, 1 x интерфейс кодировщика квадратуры, 1 x EMCAD & DA конвертеры:3 x AD (12 бит, 1 мкс, акции 24 канала); 2 x DA (12 бит)Отладка/программирование:Поддержка JTAG/SWD (последовательная Проводная отладка) интерфейсов, поддержка ISP через UART H57V1262GTR-75C (основная плата):2 шт. x 128 М бит SDRAM K9F1G08U0B (основная плата):1G бит NandFlash SST39VF3201 (основная плата):32 М бит NorFlash LM3526-L (нижняя часть материнской платы):Бортовой usb-выключатель питания и защита от перегрузки по току AMS1117-3.3,3,3 В регулятор напряжения Выключатель питания Индикатор питания Светодиоды:Удобно для указания состояния ввода/вывода и/или состояния работы программы USB связь LED1:USB GOOD LINK1 USB коммуникация LED2:USB GOOD LINK2 Кнопка сброса Ключ пользователя:Удобно для ввода/вывода и/или для работы с кодом Джойстик:Пять позиций 12 м кристаллический осциллятор (основная плата):Используется для увеличения рабочей частоты путем умножения частоты 32,768 K кристалл (основная плата),Для внутреннего RTC с калибровкой Интерфейс USB типа A:Для подключения USB устройств, таких как USB флэш-накопитель Интерфейс CAN2:Поддерживает связь с вспомогательными досками, которые оснащены устройством CAN удобно Интерфейс CAN1:Поддерживает связь с вспомогательными досками, которые оснащены устройством CAN удобно Интерфейс AD + DA:Для тестирования AD/DA Интерфейс приемопередатчика USB OTG:Для подключения USB OTG модуль приемопередатчика SPI0 | SPI1 интерфейс:Легко подключается к периферийным устройствам SPI, таким как DataFlash (AT45DBxx), sd-карта, MP3 модуль и т. д. I2C1 | I2C2 интерфейс:Легко подключается к периферийным устройствам I2C, таким как расширитель ввода/вывода (PCF8574), EEPROM (AT24Cxx) и т. д. I2S | I2C0 интерфейс:Для подключения I2S и/или I2C модулей, таких как UDA1380 модуль, FRAM FM24CLxx и т. Д. Модем | интерфейс UART1:Для подключения модема и/или UART модулей, таких как RS232, RS485, USB к UART и т. Д. Интерфейс SDIO:Для подключения модуля Micro SD, имеет гораздо более высокую скорость доступа, чем SPI Интерфейс Ethernet:Легко подключает MCU к сети ethernet с помощью дополнительного модуля ethernet, такого как плата Ethernet DP83848 ISP | UART0 интерфейс:Для подключения ISP и/или UART модулей, таких как RS232, RS485, USB к UART и т. Д. Однопроводный интерфейс:Легко подключается к однопроводным устройствам (К-92 упаковке), таким как датчик температуры (DS18B20), электронный регистрационный номер (DS2401) и т. Д. ЖК-интерфейс:Для подключения к 4,3-дюймовому сенсорному ЖК-экрану через адаптер Мини-Интерфейс USB:Используется для установления связи USB между ПК и платой разработки LPC 5 V DC jack 5 В/3,3 В Потребляемая мощность/выход:Обычно используется как выходная мощность, а также общее заземление с другой платой пользователя MCU контактный разъем:Все контакты холостого хода доступны на разъемах расширения для дальнейшего расширения Интерфейс JTAG/SWD:Для отладки/программирования Перемычка светодиодов Перемычка для ключа пользователя Перемычка для джойстика SD карта обнаружения перемычкиКороткий Джемпер для включения функции обнаружения sd-картыОткройте перемычку для отключения от порта ввода/вывода Usb-адаптерКороткий Джемпер для включения USBОткройте перемычку для отключения от порта ввода/вывода Usb-хост-джемперКороткий Джемпер при использовании usb-хостаОткройте перемычку для отключения от порта ввода/вывода Джемпер VBATКороткая перемычка для использования бортовой батареиОткройте перемычку для подключения VBAT к другому внешнему источнику питания Джемпер VREFPКороткий Джемпер для подключения VREFP к VCCОткройте перемычку для подключения VREFP к другому пользовательскому контакту через перемычку



Для джемперов 36-38:

Короткая перемычка для подключения к I/Os, используемая в коде примераОткройте перемычку для подключения к другим пользовательским контактам через перемычки

---

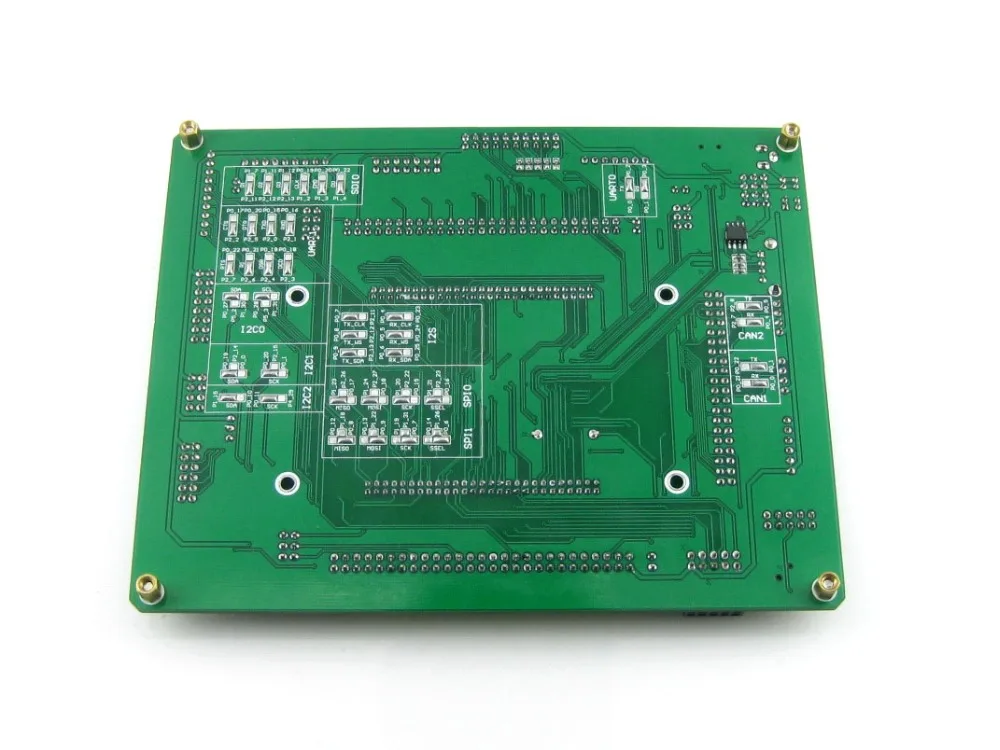

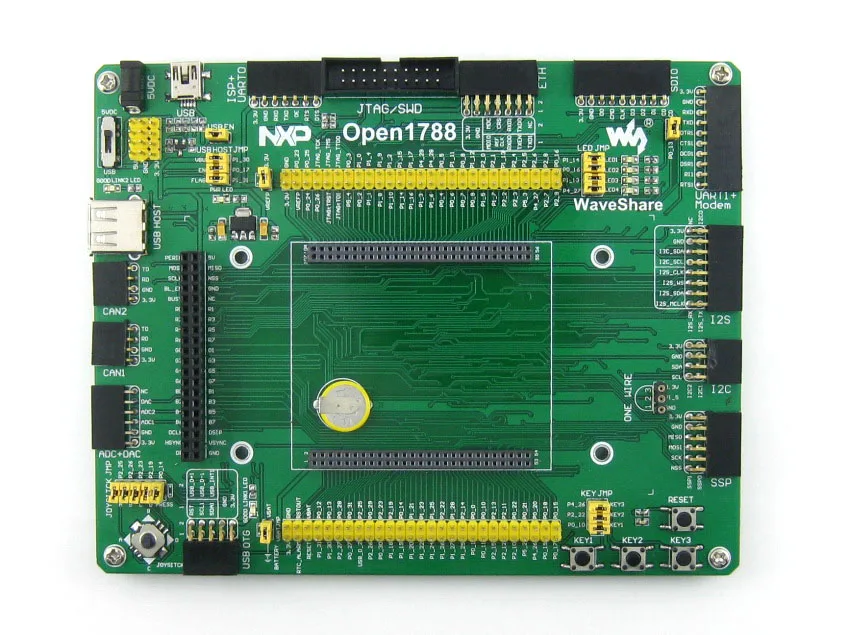

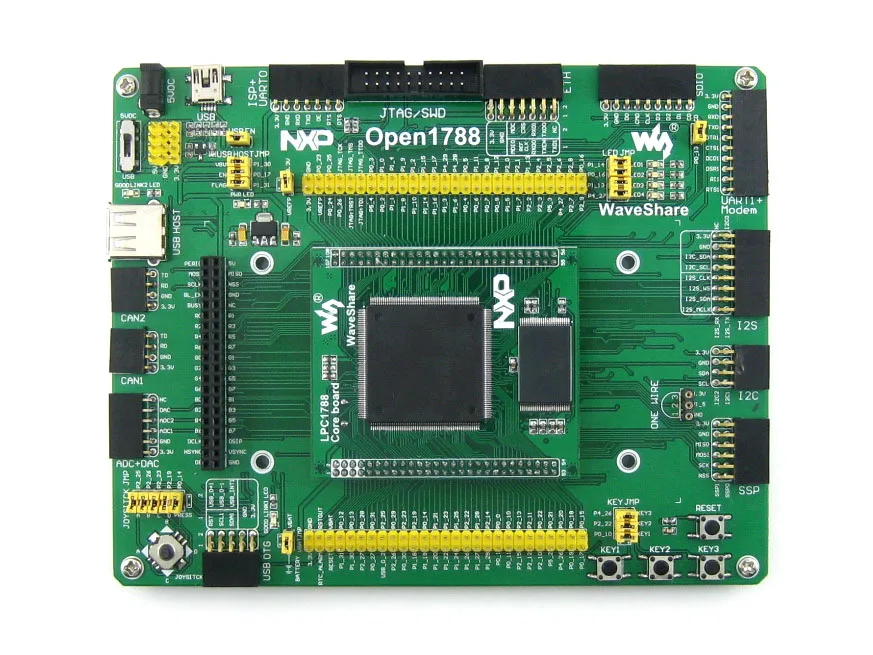

Фотографии

Примечание:
Open1788 поддерживает программирование через UART bootloader, в упаковке также предусмотрена плата аксессуаров от USB до UART.
Open1788 не интегрирует функцию отладки, требуется отладчик.

---

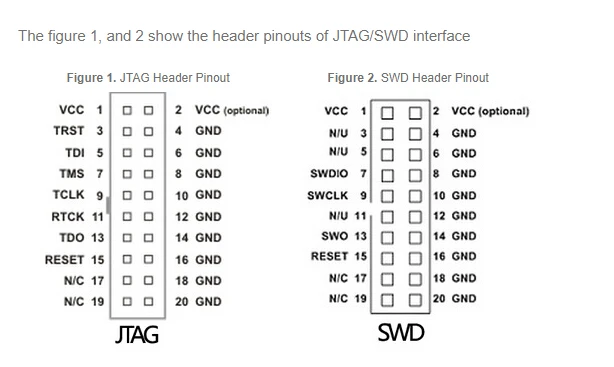

JTAG/SWD интерфейсы

Ресурсы для развития

Руководство пользователя CD включает следующие ресурсы разработки:

Сопутствующее программное обеспечение (KEIL и т. д.) Примеры в C Схема (PDF) LPC Cortex-M3 разработки документов (техническое описание и т. Д.)

Вики:Www.wav eshare.com/wiki/Open1788

---
