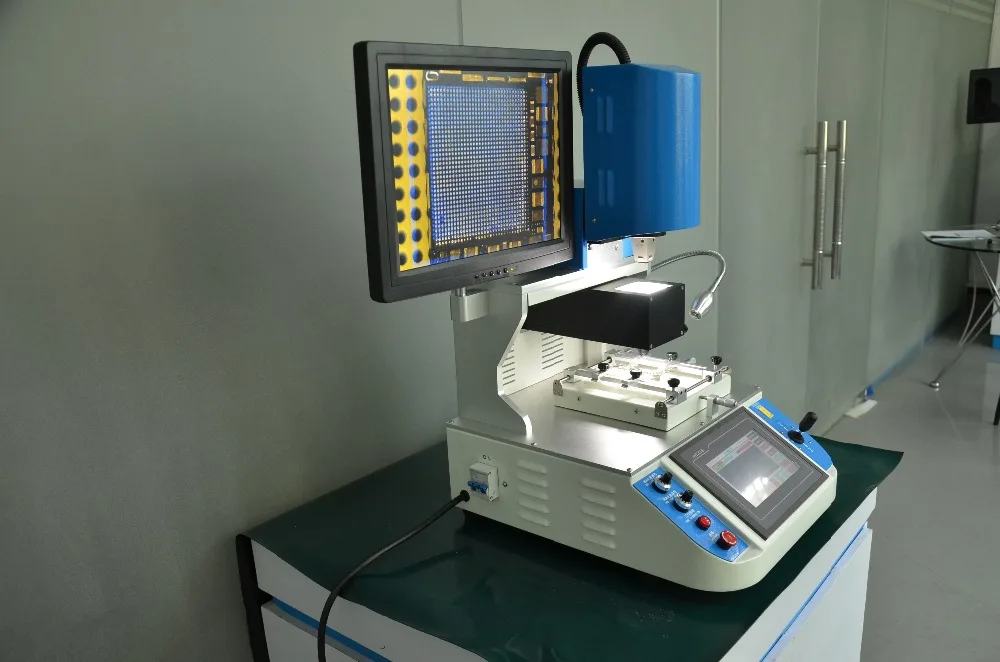

Оптическая система выравнивания BGA паяльная станция WDS-700 авто мобильный телефон ремонт машины инструменты для samsung s7 edge iphone 7 xiaomi

Мобильная Перезагрузка видео://www.youtube.com/watch?v=INO0Bc47J80&t=1s

Параметры паяльной станции BGA WDS-700Мобильные ремонтные машины

Место происхождения

Гуандун, Китай

Фирменное наименование

Wisdomshow / WDS

Номер модели

WDS-700 устройство для удаления чипов iPhone

Улучшенная функция

Пайки и распайки BGA чип/Мини IC

Более подробная информация о параметрах паяльной станции BGA WDS-700Мобильный телефон горячий воздух инфракрасный б/у bga паяльная станция

1.

Деловой Тип

Фабрика паяльной станции BGA

2.

Источник питания

AC 220V ± 10% 50/60 Гц

3.

Общая мощность

Макс 2500 Вт

4.

Мощность нагревателя

Верхняя температура. Зона 1200 Вт, температура вниз. Зона 1200 Вт

5

Электрический материал

Мотор для вождения + PLC smart temp. Контроллер + цветной сенсорный экран

6

Контроль температуры

(Высокоточный k-сенсор) (замкнутая петля), независимая температура. Контроллер, точность может достигать ± 1 ℃

7

Способ определения местоположения

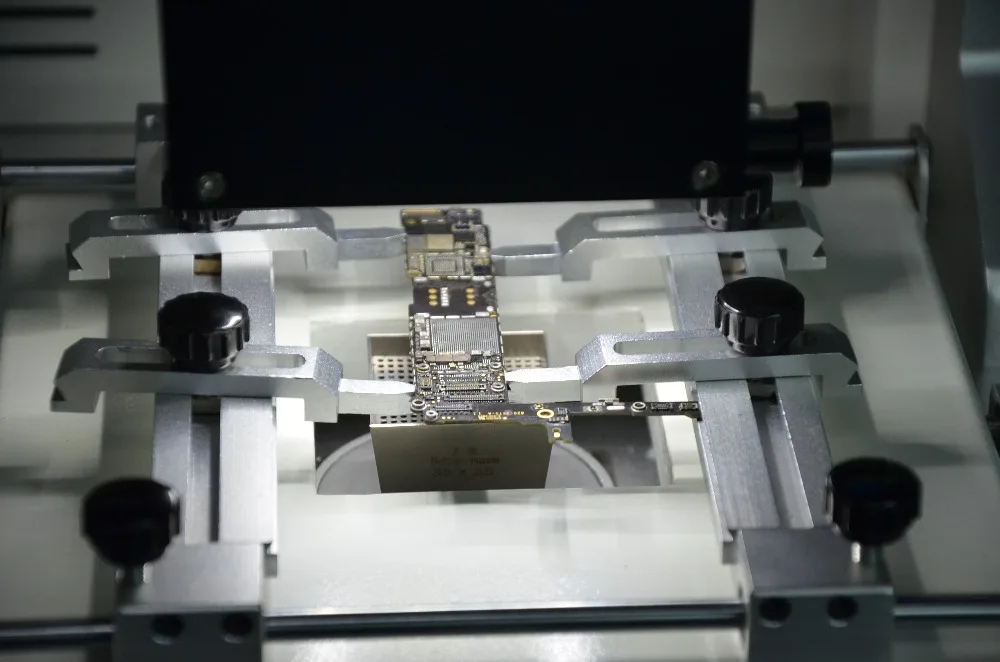

V слот формы, PCB поддержка jigs может регулировать

8

Размер печатной платы

Макс 140 × 160 мм Мин 5 × 5 мм

9

Применимые чипы

Макс 80 × 80 мм мин 1 × 1 мм

10

Общий размер

L450 × W470 × h670мм

11

Температурный интерфейс

1 шт.

12

Вес машины

30 кг

13

Цвет

Синий + белый

Полные спецификации WDS-700Мобильные ремонтные машины

Обновленные функции

Новейший WDS-700-это обновленная система с 5 режимами. Режим удаления, крепления, сварки, ручного и Semi-auto.The может быть изменен свободно. Его можно использовать в автоматическом, полуавтоматическом и ручном режиме. smd паяльная станция bga

Независимая система контроля температуры для зон нагрева

1. Верхняя и нижняя зоны нагрева, контроль точности температуры в пределах ± 1 ℃. Который может нагреваться одновременно от верхней части компонента до нижней части печатной платы; 8 сегментный контроль температуры независимо.

2. Нагрев горячим воздухом для BGA и PCB в то же время, верхняя или Нижняя температурные зоны могут использоваться отдельно и свободно объединять энергию вверх и ниже нагревательного элемента.

3. Приняты высокоточные K-type термопары close-loop управления и PID параметры самонастройки системы;

4 температурные кривые могут отображаться с функцией мгновенного анализа кривых и могут быть сохранены многогрупповые данные пользователя; Температура может быть протестирована точно через внешний интерфейс измерения, кривые могут быть анализированы, установите и исправьте на сенсорном экране в любое время. Мобильный телефон Инструменты для ремонта мобильный телефон машина для ремонта авто bga паяльная станция smd bga паяльная станция

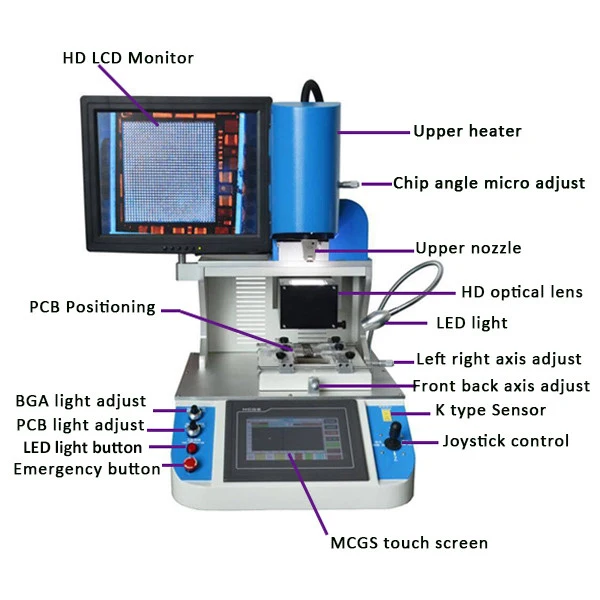

Точная оптическая система выравнивания

Использование высокой четкости и регулируемой системы оптического выравнивания цвета CCD, разделения луча, усиления, уменьшения, тонкой регулировки и автофокуса с функцией автоматического разрешения аберрации цвета и регулировки яркости, регулируемой контрастности изображения; оснащен 15 "высокой четкости ЖК-дисплей монитора.

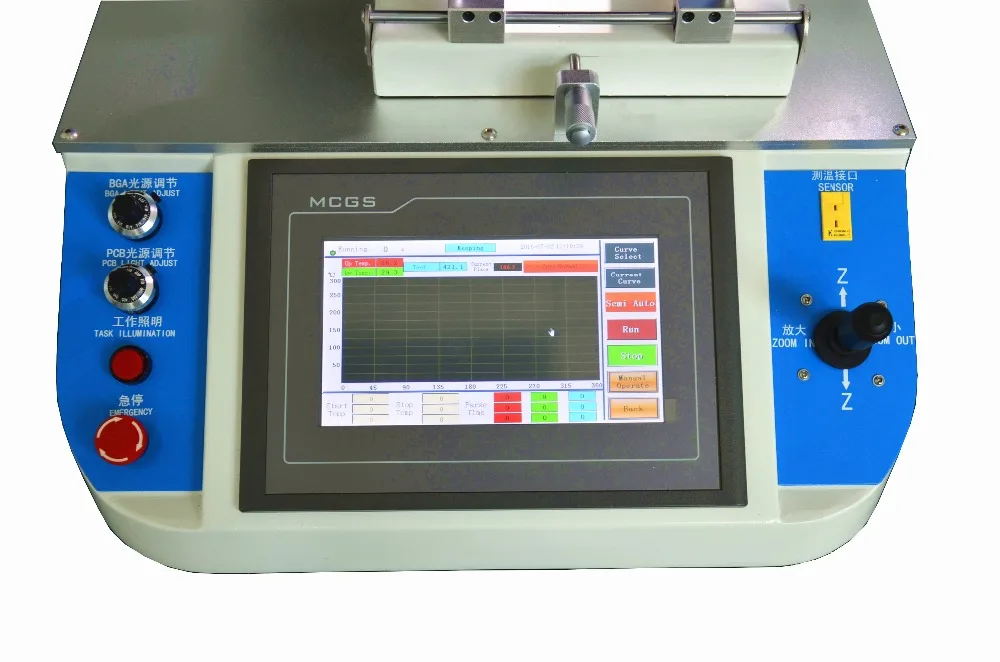

Многофункциональная и гуманизированная операционная система

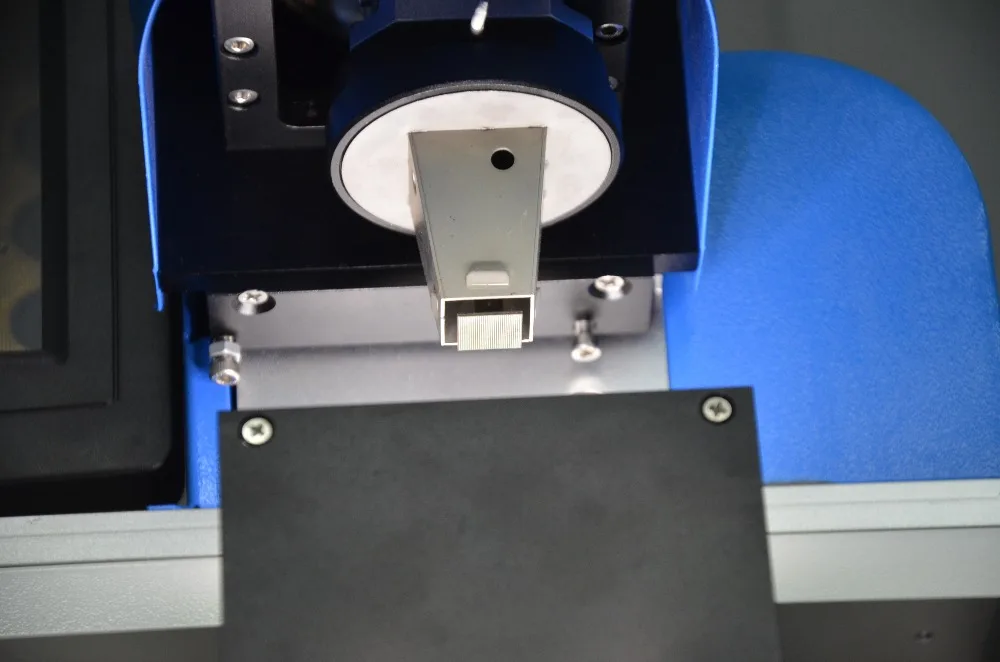

1. Использование интерфейса HD touch human-machine; Верхняя нагревательная головка и монтажная головка разработаны 2 в 1; Обеспечение многих видов титана сплава BGA tuyere можно поворачивать на 360 градусов для легкой установки и замены.

2.X,Y и R угол принят микрометр, тонкая настройка, точность определения местоположения, точность может достигать ± 0,01 мм.

Улучшенная функция защиты

С функцией будильника, после сварки BGA аппарат может сигнализировать сам по себе.
В чехол из Температура, цепь может отключиться автоматически с двойной защитой Температура защиты. Температура параметра с Защита паролем для того, чтобы предотвратить какие-либо изменения. smd bga переналадочная станция
