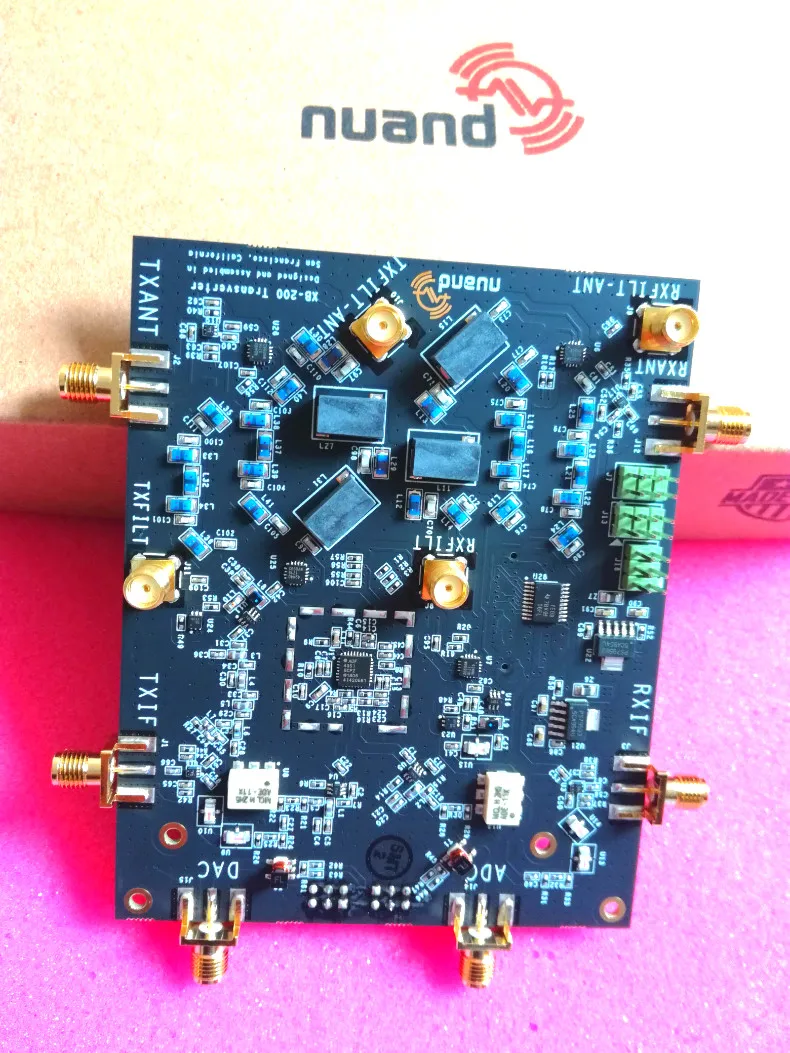

Точечный LF/MF/HF/VHF Трансвертер XB-200 радиочастотной макетной платы | Электроника

XB-200-это блок-вверх и вниз преобразователь, который значительно расширяет доступный диапазон частот bladeRF, что делает платформу подходящей для приложений HF / VHF.

В комплект входит:1 НЧ/МФ/ВЧ/УКВ преобразователь (60 кГц до 300 МГц)Документ:Страница Вики "начало работы"Краткое содержаниеКонструкция RF-фильтраОсновные характеристики:Диапазон частот фильтра до 60 кГцФильтры RX и TX доступны для полос частот 50-54 МГц (6 м), полосы 149-159 МГц и полосы 206-235 МГцВысокий Q, низкий ESR Пассивные компонентыРадиочастотный переключательЭкранированный низкофазный синтезатор с низким уровнем шума16 настраиваемых контактов GPIO (от C API И HDL)XB-200-это модульный вверх-вниз преобразователь, который значительно расширяет диапазон низких частот bladeRF. Низкочастотный диапазон инвертора может быть расширен до 60 кГц, благодаря чему плата привода подходит для применений LF / MF / HF / VHF.Преобразователь отличается низкими вносимыми потерями и малошумным переключателем RF bypass, который позволяет bladeRF плавно включать или обходить преобразователь без разборки платы расширения. ВЧ-переключатель предоставляет простой способ расширить Частотный диапазон вместо замены его, а это значит, что нет необходимости отключать плату преобразователя для использования исходного диапазона частот bladeRF. RX может легко достигать частоты 1 МГц, а TX-3 ггц.Каждый из путей RX и TX состоит из трех фильтров: полосы частот 50-54 МГц (6 м), полосы частот 149-159 МГц и полосы 206-235 МГц. Также есть пара SMA-разъемов, которые позволяют пользователю вставлять свой собственный фильтр полосовых частот в траекторию RF. Для достижения действительно высокой производительности фильтра все пассивные компоненты радиочастотного диапазона-это высокий Q, низкий ESR, низкий DCR и компоненты допуска до 2%.Синтезатор LO был модернизирован до ADF4351 для улучшения фазового шума и общей системы SNR. Синтезатор также извлек ссылку из заводской калибровки VCTCXO 0,050 ppm (50 ppb). Весь отсек синтеза часов экранирован толстым алюминиевым радиочастотным щитом.Конвертер также имеет контакты GPIO, управляемые C API и HDL. Эти GPIO являются полностью настраиваемыми выводами ввода-вывода, которые позволяют приводу управлять усилителями, фильтрами, антенными системами, светодиодами и многими другими.
