Плата драйвера/шляпа для электронных чернил электронная бумага: интерфейс SPI Wi Fi

Описание продукта:



Комплект 1: защитная бумага для электронных сигарет

Универсальный защитный драйвер электронной бумаги для Arduino/NUCLEO, поддерживает различные Waveshare SPI e-Paper raw panels Обзор

Это универсальная плата драйвера для подключения Arduino/NUCLEO и e-Paper raw панелей, может использоваться для управления различными SPI интерфейсами электронной бумаги из Waveshare.

Особенности Стандартное подключение Arduino, совместимо с хост-платами, такими как UNO, Leonardo, NUCLEO, XNUCLEO Бортовое напряжение переводчик, совместимый с 3,3 V/5V MCU Встроенная внешняя RAM, больше свободного места Слот Micro SD, изображения могут храниться на tf-карте для отображения Резервный интерфейс управления, для подключения с другими контрольными платами/li> Поставляется с ресурсами разработки и руководством (примеры для Arduino/STM32) Технические характеристики Рабочее напряжение: 3,3 V/5V Интерфейс: 3-провод SPI, 4-провод SPI (по умолчанию) Размер оперативной памяти: 1 м-бит/128 к-байт Размер контура: 53,34 мм × 53,34 мм Интерфейс PIN-код ARDUINO/NUCLEO PIN-код Описание продукта: VCC 5V Мощность GND GND Заземления SCK SCK SPI входного сигнала часов MOSI MOSI SPI ввода данных Мисо Мисо SPI вывода данных EPD_CS D10 Выбор чипа для электронной бумаги EPD_DC D9 E-Paper data/command EPD_RST D8 E-Бумага сброс EPD_BUSY D7 E-Бумага занят SD_CS D6 SD карта чип выбор SPIRAM_CS D5 SPI Оперативная память чип выбор Размеры

Развития ресурсы

Вики:Www.wav eshare.com/wiki/e-Paper_Shield

Посылка содержание

Вес:0,017 кг

1. Электронная бумага щит x1 2. Адаптер для электронной бумаги x1 3. 24PIN FFC x1 1 + 2 + 3

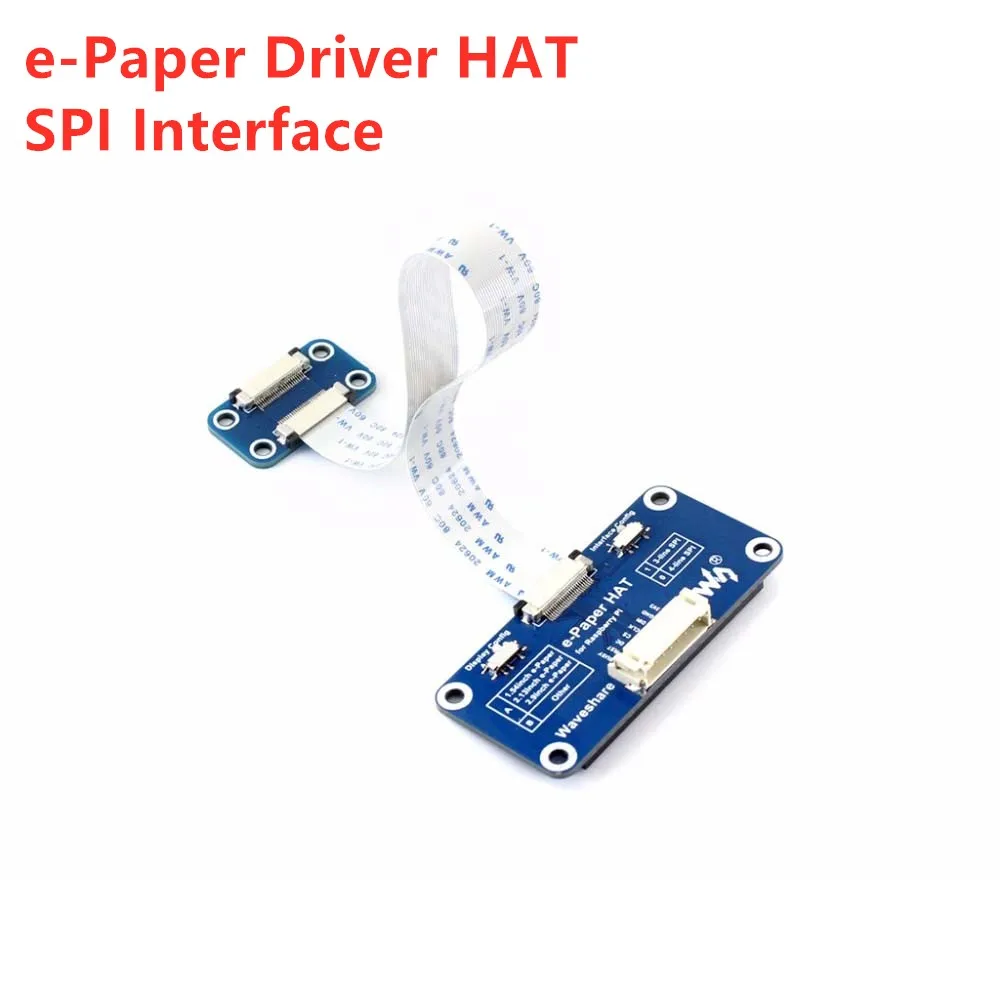

Комплект 2: шляпа водителя из электронной бумаги

Универсальная шляпа водителя электронной бумаги, поддерживает различные Waveshare SPI e-Paper raw panels Обзор

Это универсальная плата драйвера для электронных бумажных сыпучих панелей, может использоваться для управления различными SPI интерфейсами электронной бумаги из Waveshare.

Особенности Стандартный Raspberry Pi 40PIN GPIO удлинитель, поддержка Raspberry Pi серии плат, Jetson Nano Интерфейс SPI, для подключения к другим платам контроллера, таким как Raspberry/Arduino/Nucleo и т. д. Бортовое напряжение переводчик, совместимый с 3,3 V/5V MCU Поставляется с ресурсами разработки и руководством (примеры для Raspberry Pi/Arduino/STM32) Технические характеристики Рабочее напряжение: 3,3 V ~ 5V Интерфейс: 3-провод SPI, 4-провод SPI Размер контура: 65 мм × 30,2 мм Размер монтажного отверстия: 3,0 мм Интерфейс Символ Описание продукта: VCC 3,3 V ~ 5V GND Заземления DIN SPI MOSI pin-код CLK SPI SCK pin-код CS Выбор чипа SPI, низкая активность Постоянного тока Выбор данных/команд (высокий для данных, низкий для команды) RST Внешний сброс, низкий уровень активности BUSY Занят состояние выхода Размеры

Развития ресурсы

Вики:Www.wav eshare.com/wiki/e-Paper_Driver_HAT



Посылка содержание

Вес:0,021 кг

1. Шляпа водителя электронной бумаги x1 2. Набор винтов RPi (2 шт.) x1 3. PH2.0 20 см 8Pin x1 -1 шт. 2 3

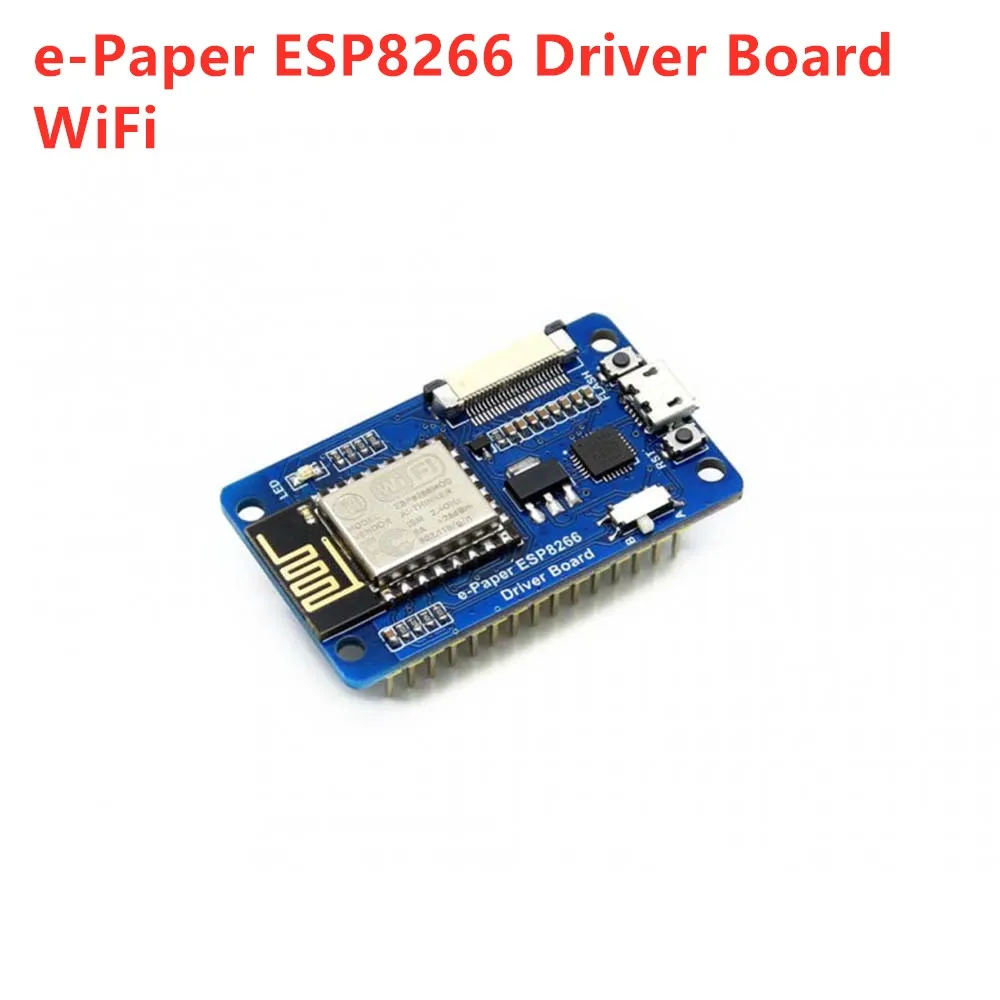

Комплект 3: электронная бумага ESP8266 плата драйвера

Универсальная электронная бумажная плата драйвера с WiFi SoC ESP8266 на борту, поддерживает различные Waveshare SPI e-Paper raw panels Обзор

Это универсальная плата драйвера для электронных бумажных панелей, благодаря Wi-Fi подключению, позволяет удобно отображать изображения с ПК/смартфона через WiFi.

Кроме того, он также может использоваться для разработки Arduino, как и любая другая Обычная плата Arduino.

Особенности Встроенный ESP8266, поддерживает разработку Arduino Предоставляет html-код хоста, позволяет обновлять содержимое дисплея через удаленную веб-страницу, подходит для интернет-приложений Поддерживает Floyd-Steinberg dithering алгоритм, Больше цветовых комбинаций, лучший теневой рендеринг для оригинального изображения Поддерживает популярные форматы изображений: BMP, JPEG, GIF, PNG и т. д. Легко интегрируется в Беспроводные приложения Поставляется с драйвером электронной бумаги (с открытым исходным кодом) Поставляется с ресурсами разработки и руководством Технические характеристики Wi-Fi, протокол: 802.11b/g/n Интерфейс: 3-провод SPI, 4-провод SPI (по умолчанию) Рабочее напряжение: 5 В Рабочий ток: 50 мА ~ 100 мА Размер контура: 29,57 мм x 48,26 мм Размер монтажных отверстий: 2,9 мм Размеры

Развития ресурсы

Вики:Www.wav eshare.com/wiki/e-Paper_ESP8266_Driver_Board



Посылка содержание

Вес:0,01 кг

1. Электронная бумага ESP8266 плата драйвера x1 2. Адаптер для электронной бумаги x1 3. 24PIN FFC x1 -1 шт. 2 + 3

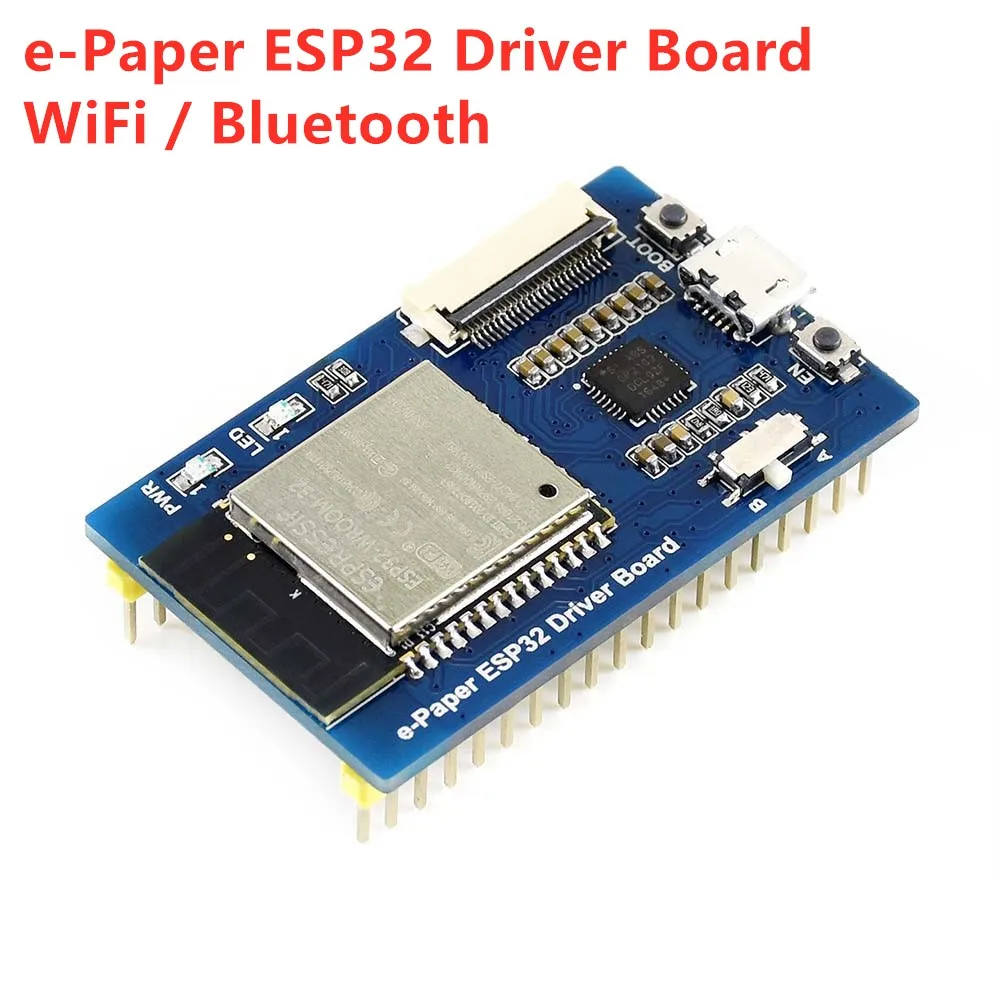

Комплект 4: электронная бумага ESP32 плата драйвера

Универсальная электронная бумажная плата драйвера с WiFi / Bluetooth SoC ESP32 на борту, поддерживает различные Waveshare SPI e-Paper raw panels Обзор

Это универсальная плата драйвера для электронных бумажных панелей, благодаря двойным беспроводным функциям-Wi-Fi и Bluetooth-легко отображать изображения с ПК/смартфона через WiFi или Bluetooth.

Кроме того, он также может использоваться для разработки Arduino, как и любая другая Обычная плата Arduino.

Особенности Встроенный ESP32, поддерживает разработку Arduino Обеспечивает приложение Android, позволяет обновлять содержимое дисплея через Bluetooth EDR Предоставляет html-код хоста, позволяет обновлять содержимое дисплея через удаленную веб-страницу, подходит для интернет-приложений Поддерживает Floyd-Steinberg dithering алгоритм, Больше цветовых комбинаций, лучший теневой рендеринг для оригинального изображения Поддерживает популярные форматы изображений: BMP, JPEG, GIF, PNG и т. д. Легко интегрируется в Беспроводные приложения Поставляется с драйвером электронной бумаги (с открытым исходным кодом) Поставляется с ресурсами разработки и руководством Технические характеристики Wi-Fi, протокол: 802.11b/g/n Протокол Bluetooth: 4,2, включает в себя традиционные BR/EDR и низкую мощность BLE Интерфейс: 3-провод SPI, 4-провод SPI (по умолчанию) Рабочее напряжение: 5 В Рабочий ток: 50 мА ~ 150 мА Размер контура: 29,46 мм x 48,25 мм Размеры

Развития ресурсы

Вики:Www.wav eshare.com/wiki/e-Paper_ESP32_Driver_Board



Посылка содержание

Вес:0,035 кг

1. Электронная бумага ESP32 плата драйвера x1 2. Адаптер для электронной бумаги x1 3. 24PIN FFC x1 -1 шт. 2 + 3

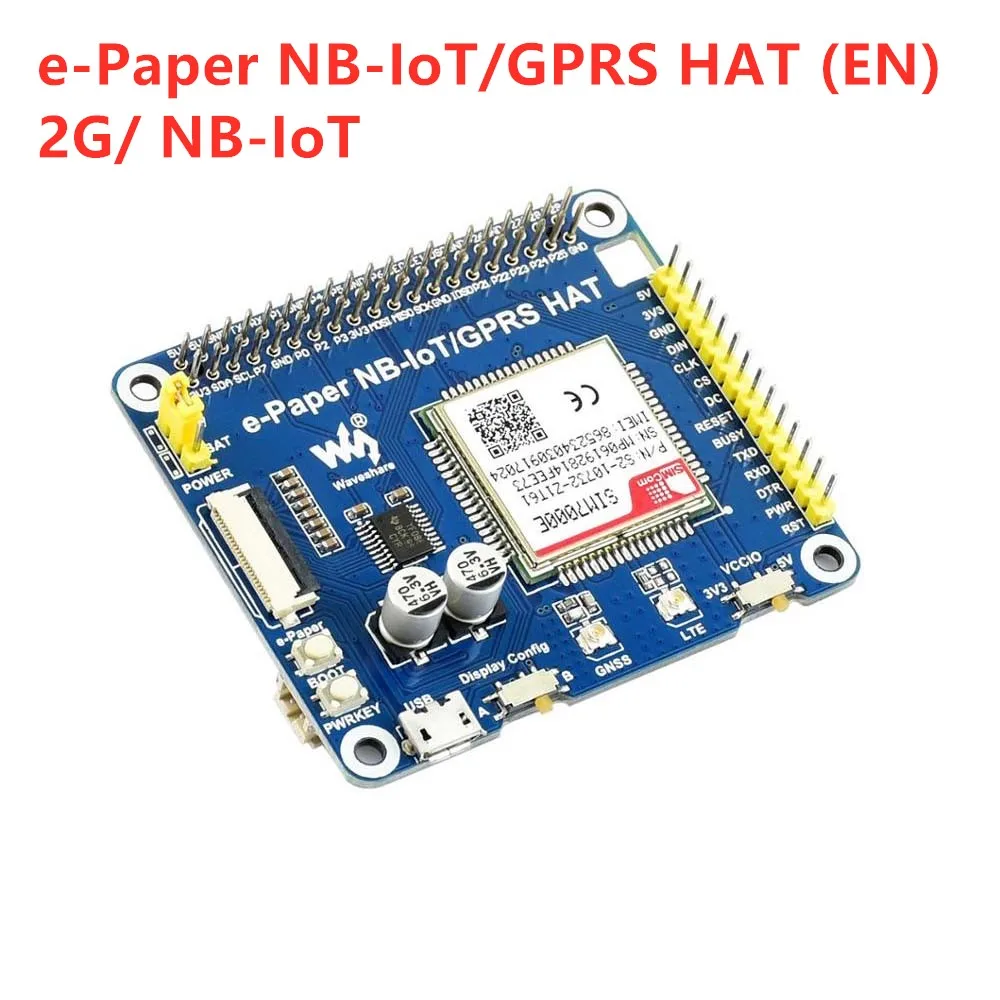

Комплект 5: электронная бумага NB-IoT/GPRS шляпа (EN)

Электронная бумага IoT шляпа водителя для Raspberry Pi, поддерживает NB-IoT/eMTC/GPRS Обзор

Это плата драйвера Raspberry Pi IoT для электронных бумажных панелей. Позволяет получать текстовые/изображения из облаков IoT через NB-IoT/eMTC/EDGE/GPRS сетевое соединение, а затем отображать их на электронной бумаге.

Особенности Бортовой модуль SIM7000E, управляемый через UART, поддерживает связь NB-IoT/eMTC/EDGE/GPRS Интерфейс электронной бумаги, контролируется через SPI, совместим с различными Waveshare SPI e-Paper raw panels Стандартный Raspberry Pi 40PIN GPIO удлинитель, поддержка Raspberry Pi серии плат Breakout SIM7000E и e-Paper контрольные контакты, для подключения с хост-контрольными платами, такими как STM32 3,7 V литиевая батарея порт и зарядной системой, обеспечивает питание SIM7000E модуль или внешний 3,3 V система (5V система как Raspberry Pi требуется другая источника питания) Бортовое напряжение переводчик, выберите 3,3 V/5V рабочее напряжение с помощью переключателя Предоставляет код хоста Windows (на основе облака Alibaba), позволяет легко изучить/разработать или интегрировать его в приложения IoT Поставляется с ресурсами разработки и руководством (примеры для Raspberry Pi/STM32) Технические характеристики Связь интерфейс: UART + SPI (4-провод SPI по умолчанию, переключитесь на 3-провод SPI под пайку) Связь модуль: SIM7000E Четырехдиапазонный LTE-FDD B3/B8/B20/B28 GPRS/EDGE 900/1800 МГц GNSS (GPS, GLONASS, BeiDou и Galileo, антенна GNSS не входит в комплект) Поддержка сим-карты: nb-iot конкретной карты, или 1,8 V/3V Обычная сим-карта Применимый регион: материк Китая, Юго-Восточная Азия, Европа, Африка, Австралия и т. д. (только для справки, пожалуйста, проверьте Поддерживаемые полосы в соответствии с вашим местным поставщиком услуг) Напряжение источника питания: 5 В Логический уровень: 5V/3,3 V Применимый аккумулятор: 3,7 V литиевая батарея через PH2.0 разъем (не входит в комплект) Размеры: 56,5 мм x 65 мм Приложений Полка эикеточная AD/этикетки IoT приложения, которые требуют удаленного освежения What's on Board

1. Модуль связи SIM7000E 2. MP1482 чип питания 3. Переводчик напряжения TXS0108E 4. Переводчик напряжения TXB0104PWR 5. Raspberry Pi разъем GPIO:Для подключения Raspberry Pi 6. SIM7000E и e-Paper контрольные Контакты:Для подключения с хост-досками управления, такими как STM32 7. Слот для sim-карты:Для sim-карт с совместимыми лентами 8. Интерфейс электронной бумаги:Для подключения электронной бумаги, совместима с различными Waveshare SPI e-Paper raw panels 9. Порт USB:Управляйте модулем SIM7000E по командам через порт USB 10. Разъем антенны LTE:Подключается антенна LTE для связи NB-IoT/eMTC/EDGE/GPRS 11. ГНСС антенный разъем:Подключение GNSS антенны (IPEX Разъем, не входит в комплект) для GPS/BeiDou/GLONASS/Galileo позиционирования 12. 3,7 V литиевая батарея порт:Обеспечивает питание модуля SIM7000E или внешней системы 3,3 V 13. Светодиодный индикаторы:
Сеть: индикатор состояния сети
Зарядка: индикатор заряда, светильник при зарядке, выключен при полной зарядке
Предупреждение: Предупреждение об обратном подключении батареи 14. Pwrkey кнопки:SIM7000E ВКЛ/ВЫКЛ 15. Кнопка загрузки:Включите аккумулятор источника питания 16. SIM7000E выбор источника питания:SIM7000E может питаться от Raspberry Pi 5V или литиевой батареи 3,7 V 17. Конфигурация электронной бумаги:Настроен в соответствии с подключенной электронной бумагой
A: Для 1,54 дюймовый e-Бумага, 2,13 дюйма e-Бумага и 2,9 дюймовый e-Бумага
B: для другой электронной бумаги 18. Рабочее напряжение выбор:3,3 V или 5V 19. SPI выбор:
0: Включите 4-провод SPI (по умолчанию)
1: Включите 3-провод SPI Пример

Размеры

Развития ресурсы

Вики:Www.wav eshare.com/wiki/e-Paper_NB-IoT_GPRS_HAT



Посылка содержание

Вес:0,043 кг

Примечание: Raspberry Pi и электронные бумажные панели не включены.

1. Электронная бумага NB-IoT/GPRS HAT x1 2. LTE full bands PCB антенна x1 3. Адаптер для электронной бумаги x1 4. 24PIN FFC x1 5. 2 × 20PIN женский выносной x1 6. Набор винтов RPi (2 шт.) x1
