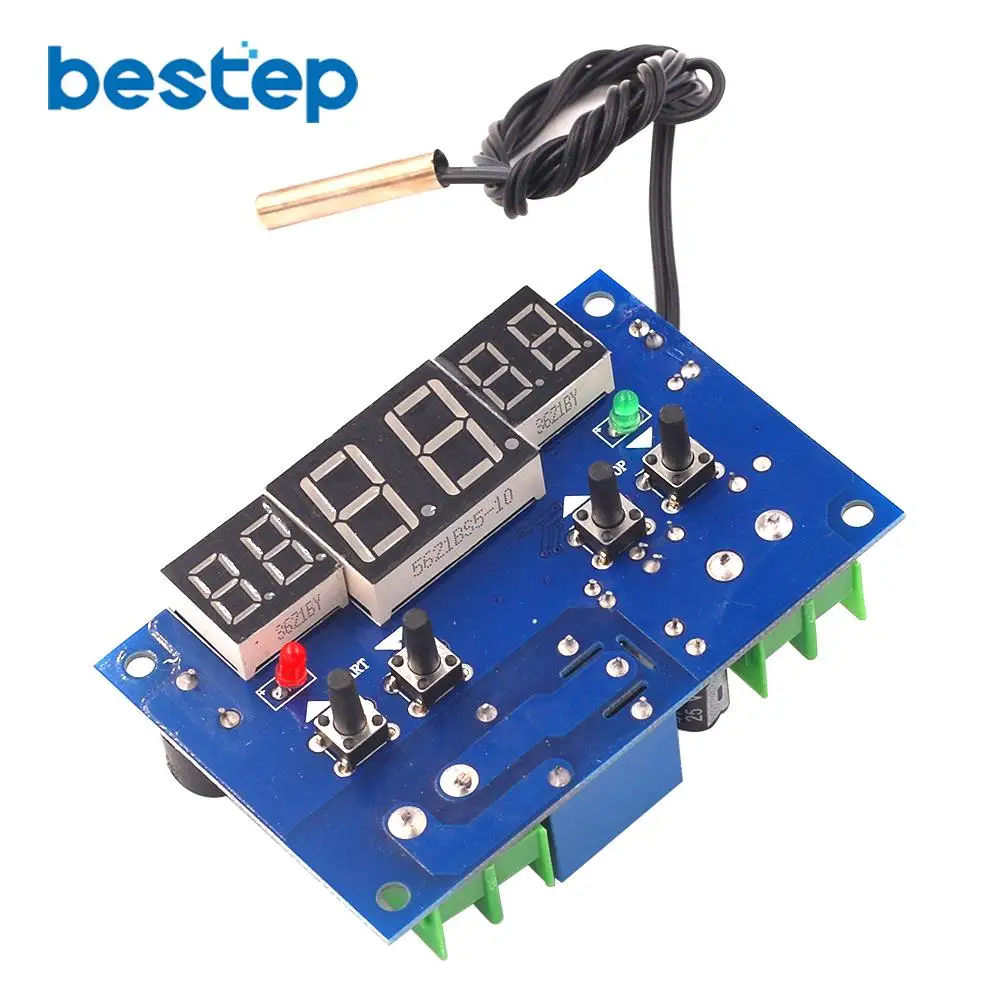

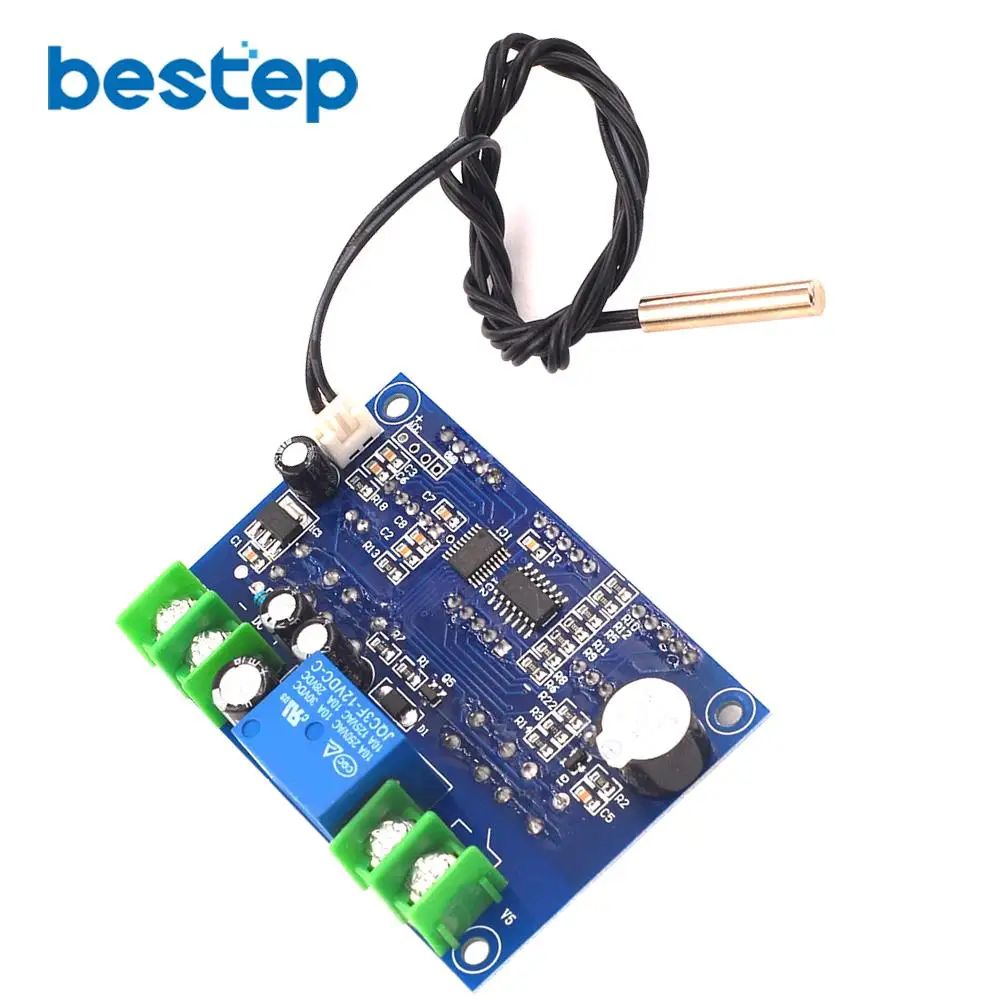

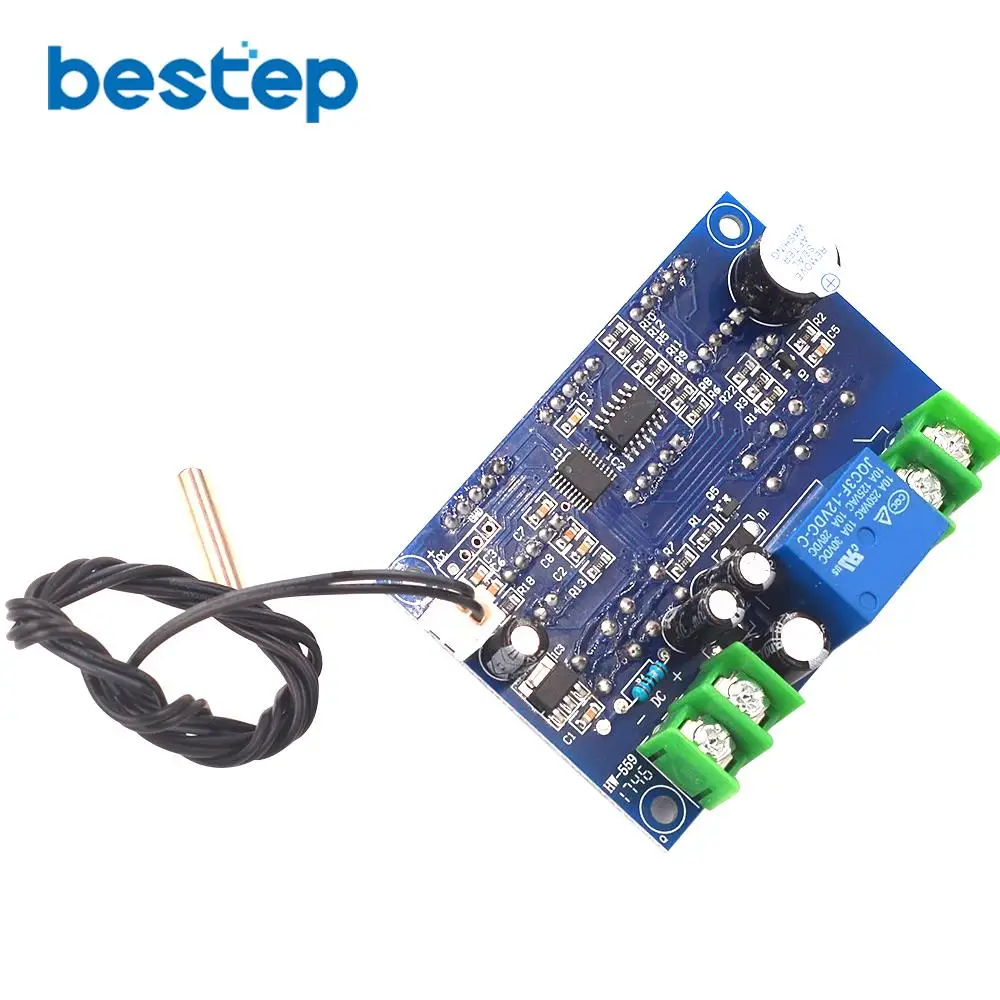

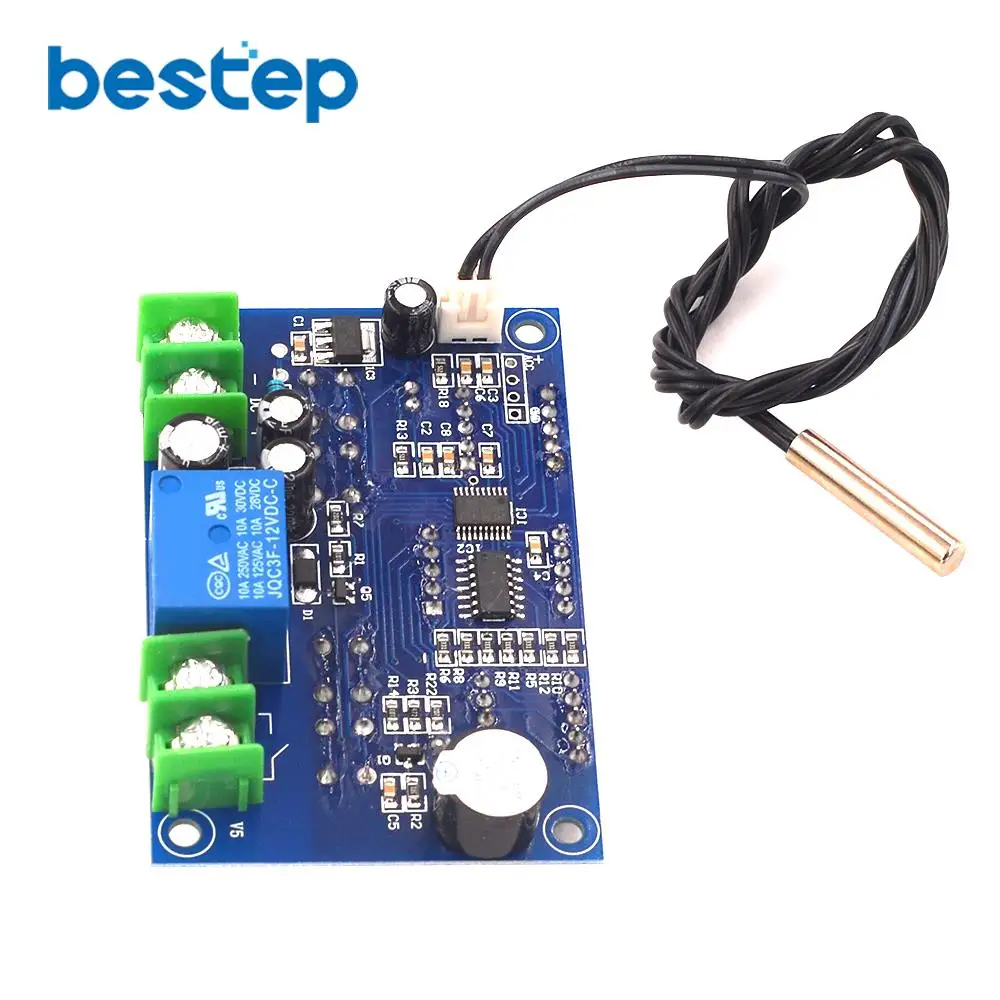

W1401 DC12V Цифровой дисплей термостат интеллектуальный контроллер температуры

W1401 DC12V Цифровой дисплей термостат интеллектуальный контроллер температуры

1 шт. USB 2,0 Женский DIP-переключатель 4 P DIP-переключатель 0,36 США/Шт. 1 шт. AMS1117 3,3 В блок питания AMS1117-3.3 модуль питания AMS1117-3.3V в наличии US 0,4/Шт. 1 шт. микро порт стандартный TP4056 1A литиевая батарея зарядное устройство Модуль 0,45 США/Шт. 1 шт. датчик почвы V1.0 припоя контактный датчик головки 0,45 США/Шт. 1 шт. Серийный порт WIFI ESP8266 модуль передачи платы все IO (ESP-07 ESP-08 универсальный) 0,46 США/Шт. 1 шт. PAM8403 аудио модуль DC 5 V Mini Class-D Цифровой усилитель плата LCD Топ продажа 0,46 США/Шт. 1 шт. емкостный сенсорный выключатель TTP223 TTP223B Jog цифровой сенсорный модуль аксессуары US 0,5/Шт. 4 шт. 6*6 мм такт переключатель модуль кнопка ключ модуль клавиатура 6x6мм 0,54 США/Шт. 1 шт. LM393 светочувствительный модуль датчика обнаружения света модуль датчика света 0,54 США/Шт. 2 шт. USB для DIP адаптер конвертер 4 pin Для 2,54 мм PCB платы питания DIY 0,54 США/Шт. 1 шт., модуль ИК-датчика пламени, модуль обнаружения источника огня, модуль инфракрасного приемника, модуль обнаружения пожара US 0,55/Шт. Микропереключатель матричная клавиатура 1bit клавиша Независимая кнопка MCU модуль внешней клавиатуры расширения US 0,55/Шт. 1 шт. 3 цвета полноцветный светодиодный Smd модуль KY-009 применимо США 0,59/Шт. 1 шт. MT3608 2A макс. DC-DC Повышающий Модуль питания США 0,59/Шт. 1 шт. LN393 модуль датчика измерения скорости двигателя США 0,59/Шт. LM393 4Pin фоторезистор датчик обнаружения света модуль датчика США 0,59/Шт. 1 шт. 1 модуль датчика трассировки дороги с демонстрационным кодом 1 модуль трассировки канала US 0,6/Шт. Модуль обнаружения напряжения датчика напряжения постоянного тока 0-25 в с модулем датчика кода US 0,6/Шт. 1 шт. LM393 Модуль датчика вибрации Вибрационный переключатель модуль сигнализации 0,65 США/Шт. 1 шт. Супер Мини цифровой усилитель мощности маленький усилитель мощности USB мощный 3 Вт двойной PAM8403 0,66 США/Шт.

Запускайте режим охлаждения с высокой температурой, устанавливайте начальное значение температуры> значение температуры остановки, при тестировании температуры ≥пусковая температура, реле закрытия и охлаждающее оборудование начинают работать. при обнаружении температуры ≤остановка температуры, реле отключения и охлаждения оборудования остановить работу. например: Установите начальную температуру на 30 °, остановив температуру на 25 °, при испытании температуры ≤ 25 °, реле отключения и стоп-индикатор (синий) яркий.

Запуск низкой температуры, режим нагрева: установка начальной температуры <температура остановки, при обнаружении температуры ≤пусковая температура, реле закрытия и нагревательное оборудование начинают работать

При обнаружении температуры ≥температура остановки, реле отключения и нагревательное оборудование перестают работать, например: установка температуры при 25 °, остановка температуры при 30 °, при обнаружении температуры ≤ 25 °, выключение реле и световая лампа (красная) яркая.

Инструкция по эксплуатации

1. запуск режима высокой температуры-охлаждения: когда значение заданного пускового значения> Температура остановки при обнаружении температуры ≥пусковая температура, реле закрытия и охлаждающее оборудование начинают работать. при обнаружении температуры ≤ температура остановки, реле отключения и охлаждения оборудования остановить работу. например: Установите начальную температуру при 30 °, остановите температуру при 25 °, при обнаружении значения температуры ≤ 25 °, отключите реле и индикаторная лампа (синяя) остановите освещение.

2. Запуск режима низкотемпературного нагрева: когда значение заданной исходной температуры <температура остановки, и обнаружение температуры ≤температура запуска, реле закрытия и нагревательное оборудование начинают работать. Обнаружение температуры ≥температура остановки, реле отключения и нагревательное оборудование перестают работать. например, установите начальную температуру на 25 °, остановите температуру на 30 °. при обнаружении температуры ≤ 25 ° реле закрывает и запускает Световой индикатор (красный). при обнаружении температуры ≥ 30 °, реле отключения и стоп-индикатор (зеленый) освещения.

Индикатор запуска: индикатор запуска (красный), означает, что реле закрыто и оборудование начинает работать.

Стоп-индикатор: стоп (зеленый) Индикатор лампы, означает реле отключения и оборудования остановить работу.

Цифровая трубка: средняя красная цифровая трубка, отображающая настоящую температуру.

Левая зеленая цифровая трубка имеет начальную температуру

Правая зеленая цифровая трубка устанавливается температура остановки

Нажмите кнопку Пуск клавиатуры, чтобы установить начальную температуру

Нажмите кнопку остановки клавиатуры, чтобы установить температуру остановки.
