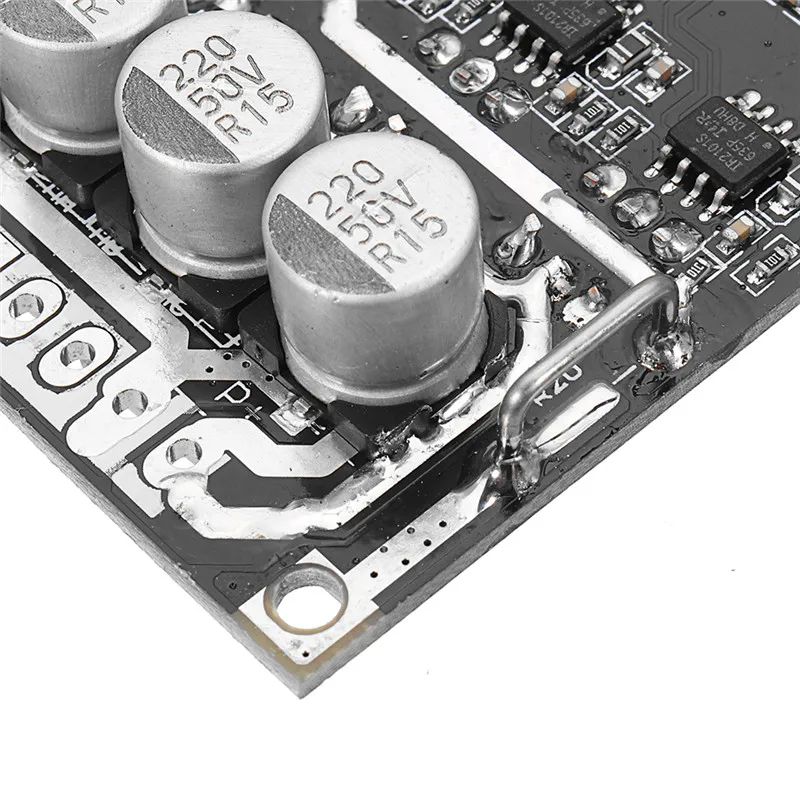

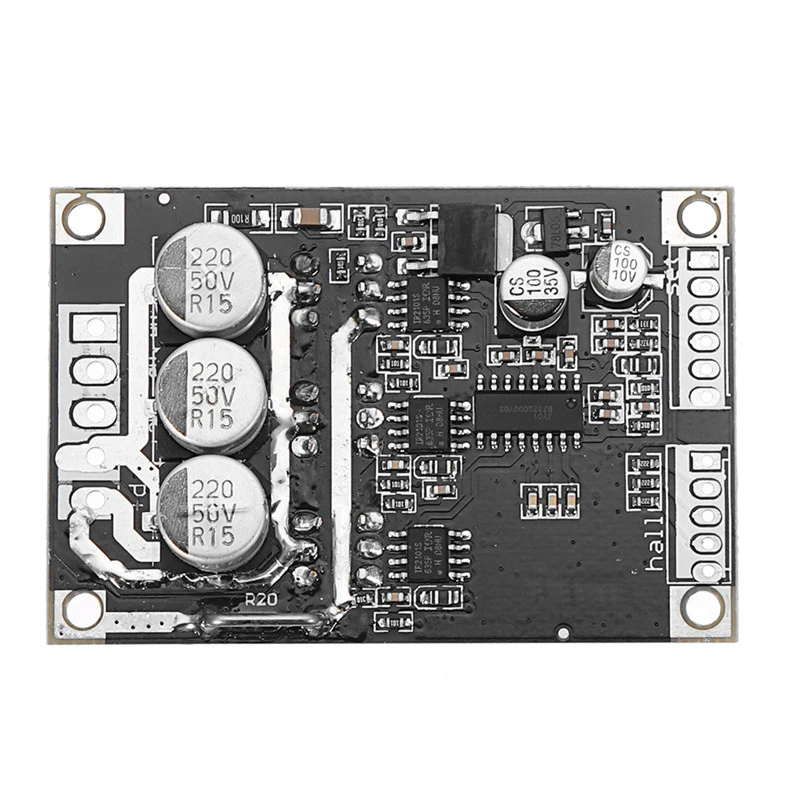

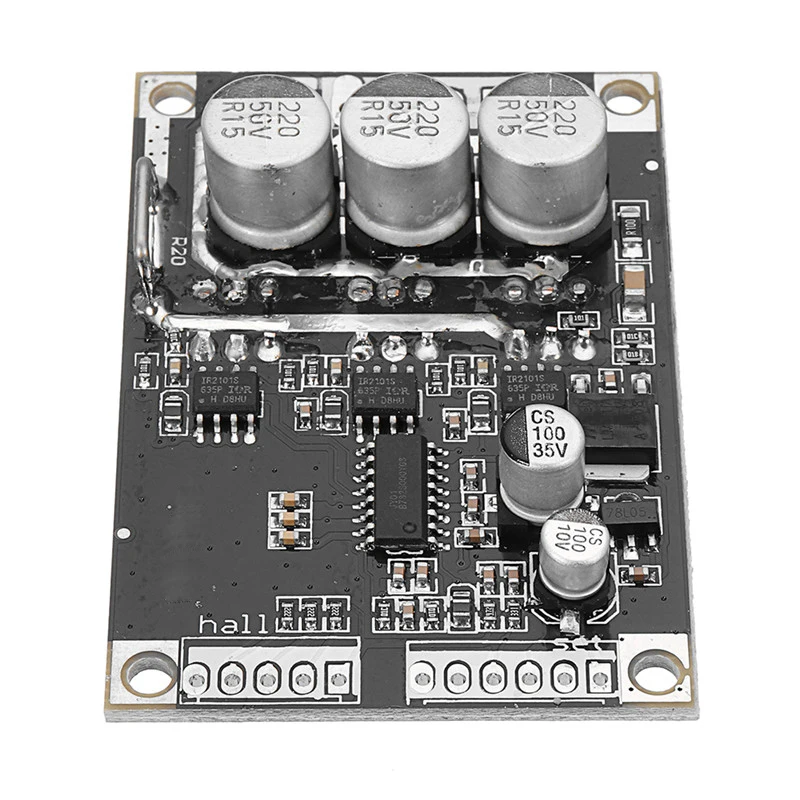

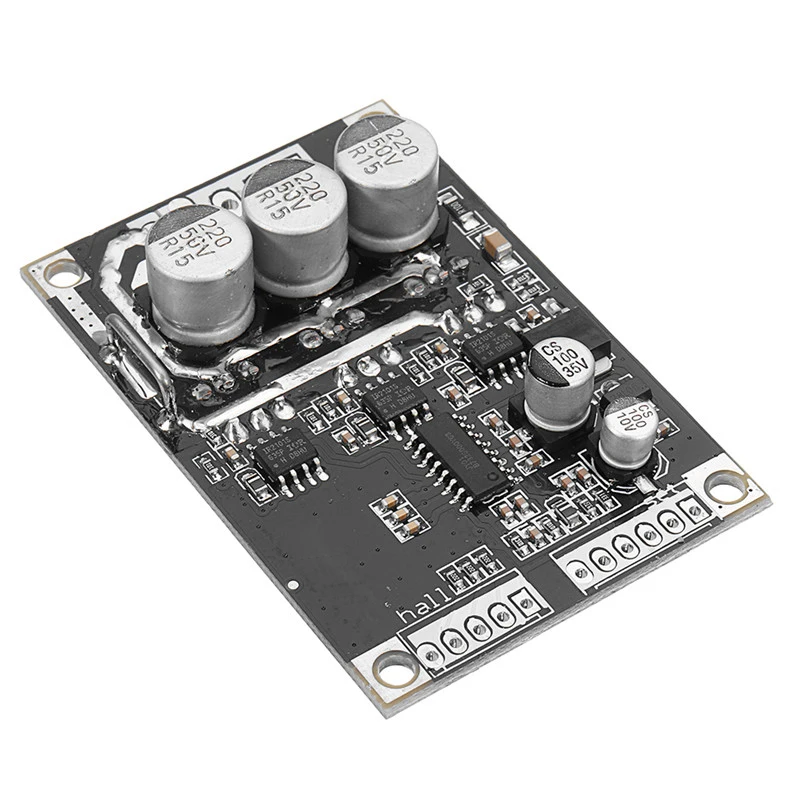

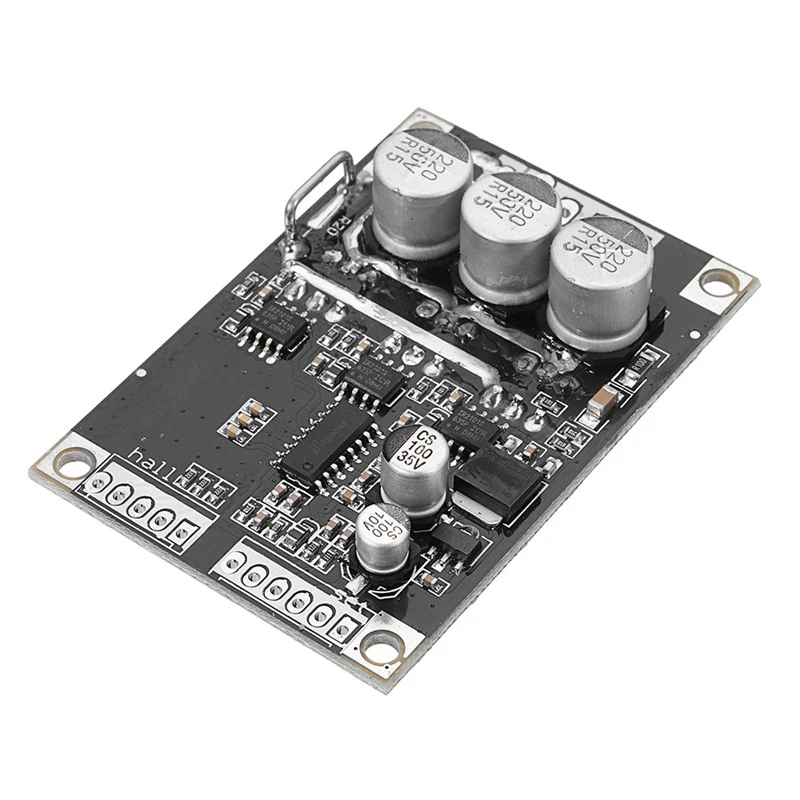

DC 12V 36V 500W 15A бесщеточный контроллер двигателя Холла сбалансированная плата

DC 12V 36V 500W 15A бесщеточный контроллер двигателя Холла сбалансированная плата

Спецификация:

Рабочее напряжение: 12-36 В постоянного тока

Рабочий ток: <= 15A

Мощность драйвера: <= 500 Вт

Напряжение скорости: 0,1-5 В

Рабочая температура: -40 ~ 85 °C

Влажность: 90% относительной влажности

Защита стойла: Да

Включение управления: Да

Защита от перегрузки по току: Да

Рулевое управление: Да

Сигнал контроля скорости: Да

Размер: 63x42x17 мм (Д x Ш x В); Размер зонда 3 мм, Длина: фиксированное расстояние до центра отверстия 57 мм; Ширина: фиксированное расстояние до центра отверстия 36,5 мм

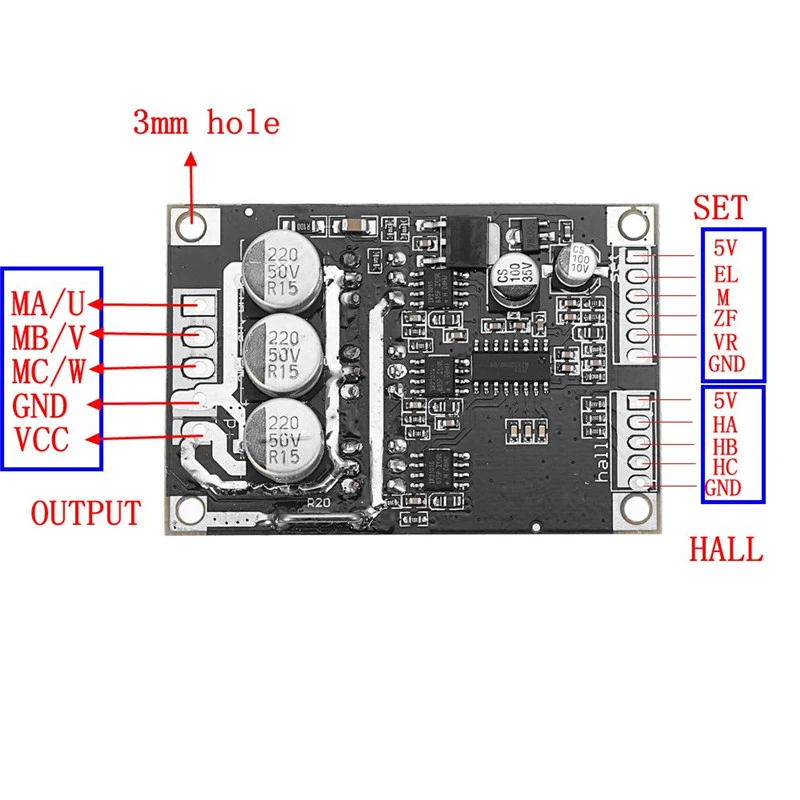

Выход клеммы питания:

VCC (положительный источник питания)

GND (отрицательный)

MC (фазы двигателя W)

МБ (фазы двигателя V)

МА (Фаза двигателя U)

Набор для стороны управления:

GND: терминал управления заземлением

VR: governor end 0-5 в (соответствует 10% скорости двигателя-100%)

ZF: Управление задним ходом (подключение к 5 В или земле может заряжать направление вращения двигателя)

M: импульсный выход тахометра (в зависимости от количества полюсов двигателя, соответствующего количеству импульсов за оборот выходного числа)

EL: включить терминал управления (подключен к 5V ot заземления, затем 5V, Заземление двигателя останавливается)

5 В: 5 в контрольный терминал

Зал для терминалов зала:

5 В: мощность зала положительная

Ха: сигнал зала

НВ: сигнал зала

Hc: сигнал Холла

GND: зал отрицательный

Проводка:

Терминал управления для набора:

1. Методы проводки управления скоростью двигателя: доступная скорость системы потенциометра также может быть подключена к контроллеру MCU, когда проводка управления потенциометром, средний штырь потенциометра подключен к порту скорости VR, потенциометр, подключенный к обеим концам 5 В и GND клеммного напряжения, более высокая скорость.

2. Управление рулем двигателя методы проводки: Вы можете переключить Управление также может быть подключен к MCU управления, GND в одном направлении, затем в одном направлении 5 В.

3. Импульсный сигнал скорости: высокая и низкая выходная мощность. IC не может понять информацию с запросом клиента.

Сигнальные входы зала для зала:

Показана схема проводки, одна соответствует HA, HB,HC и на двигателе, 5 в источник питания, подключенный к двигателю hal сигналы положительные, GND источник питания отрицательный сигнал в моторный зал.

Примечание:

В связи с тем, что различные производители моторов делают заказ в холле, не обязательно следуйте за линией на доске, чтобы соответствовать последовательности, необходимо отрегулировать, пожалуйста, родители, которые обращают внимание! В случае неправильной последовательности линий, неправильной загрузки, тока или других явлений, не открывающихся, заставляющая использовать диск будет гореть!

Плата драйвера двигателя 12-36 в DC вход питания, VCC положительный источник питания, GND источник питания отрицательный.

Методы электропроводки: бесщеточный двигатель постоянного тока для трех линий, соответствующий MA/U, MB/V, MC/W

Советы:

Если вы используете менее 60 Вт, без дополнительного теплоотвода, обязательно добавьте более 60 Вт

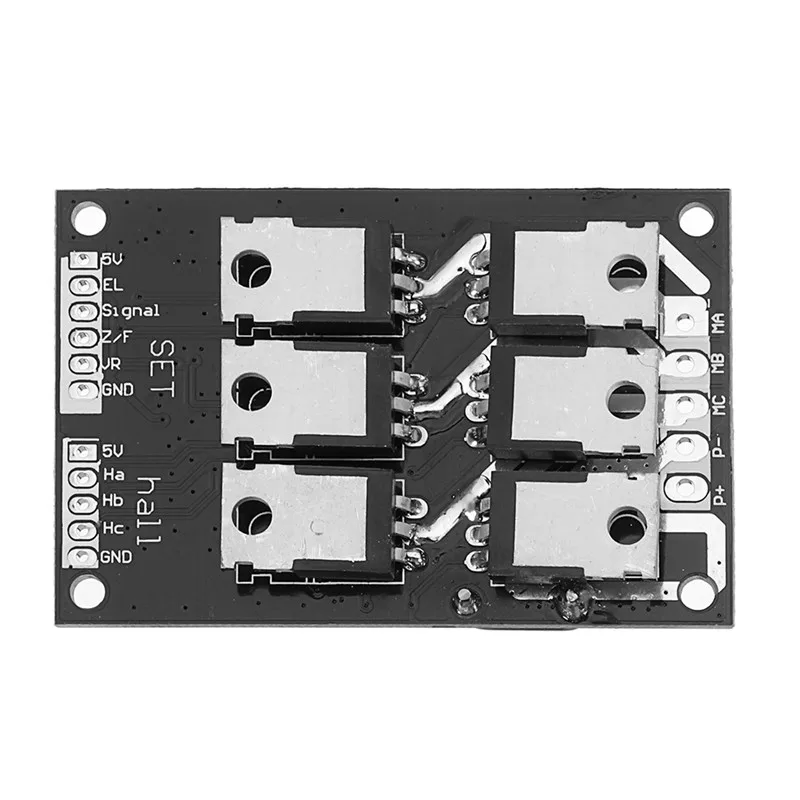

Теплоотвод ребра эффективность привода без понижения температуры слишком высокая будет светить в постоянных повреждениях! Размер теплоотвода может быть плохой рабочей средой (Рекомендуемая площадь охлаждающей поверхности больше 200 квадратных сантиметров)! При установке теплоотвода необходимо обратить внимание на заднюю часть модуля 6 MOS изоляции труб, без изоляции, он будет приклеен к приводной пластине, постоянно поврежденной! Предлагает добавить Изоляционные Пленки, обе стороны изоляционного листа плюс тепловую смазку!

Посылка включает в себя:

Бесщеточный контроллер двигателя 1x12-36V 500W
