Raspberry Pi 3 Model B + развития комплект 1 4 ГГц 64 бит четырехъядерный процессор ARM Cortex A53

Обзор

Raspberry Pi 3 Model B +-улучшенная версия Raspberry Pi 3 Model B, ключевые улучшения включают:

A1,4 ГГц64-разрядный четырехъядерный процессор ARM Cortex-A53 Двухдиапазонный802.11acБеспроводная LAN и Bluetooth 4,2 Более быстрый Ethernet(Gigabit Ethernet по USB 2,0) Поддержка Power-over-Ethernet (с отдельной головной убор PoE) Улучшенная PXE сеть и USB массовая загрузка Улучшенное тепловое управление Raspberry Pi 3 Model B + Технические характеристики



Broadcom BCM2837B0, Cortex-A53 (ARMv8) 64-разрядный SoC с частотой 1,4 ГГц 1 Гб LPDDR2 SDRAM 2,4 ГГц и 5 ГГц IEEE 802,11. b/g/n/ac Беспроводная LAN, Bluetooth 4,2, BLE Gigabit Ethernet через USB 2,0 (максимальная пропускная способность 300 Мбит/с) Расширенный 40-контактный GPIO заголовок Полноразмерный HDMI 4 порта USB 2,0 Порт камеры CSI для подключения камеры Raspberry Pi Порт DSI для подключения сенсорного экрана Raspberry Pi 4-полюсный стерео выход и композитный видео порт Порт Micro SD для загрузки операционной системы и хранения данных 5V/2.5A DC вход питания Поддержка Power-over-Ethernet (PoE) (требуется отдельная шляпа PoE)

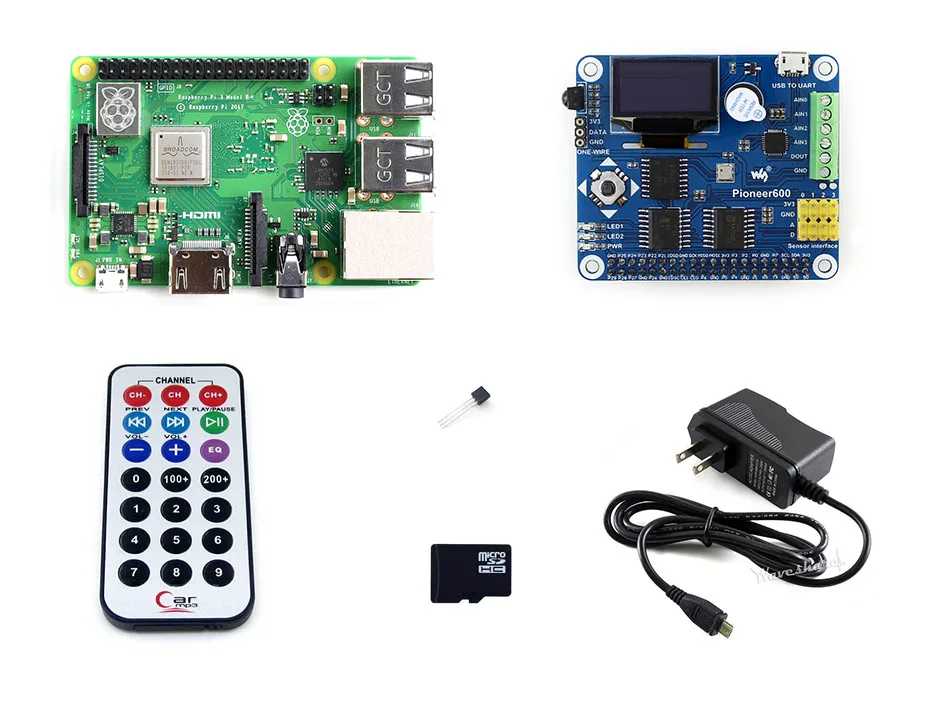

Посылка 1

Raspberry Pi 3 Model B + x1 Pioneer600 x1 DS18B20 × 1 Разъем USB типа A для кабеля Micro B x1 Набор винтов RPi (2 шт.) x1 Карта Micro SD 16 Гб x1 Адаптер питания стандарта США 5В/3А micro x1 Инфракрасный пульт дистанционного управления x1

Особенности Pioneer600 Поддерживает Raspberry Pi A +/B +/2B/3B/3B + <Стандартный ввод/вывод>Двойной светодиодный, джойстик, зуммер, основные компоненты <USB TO UART>CP2102, Управляйте Pi через последовательный терминал <Дисплей>0,96 дюйма OLED, большой мир в маленьком экране <RTC>DS3231, высокая точность, держатель резервного аккумулятора также доступен <AD/DA>PCF8591, 8-битное разрешение, винтовой терминал IO интерфейс <Расширение GPIO>PCF8574, больше GPIO, больше возможности <ИК-контроль>LFN0038K, Raspberry Pi пульт дистанционного управления <Датчик давления>BMP280, измерение давления и температуры воздуха <1-провод>Для подключения 1-проводных устройств в комплект входит DS18B20 <Интерфейс датчика>Для подключения различных датчиков Что на Pioneer600

Raspberry Pi GPIO интерфейс:Для подключения Raspberry Pi USB для UART:Управляйте Pi через последовательный терминал Интерфейс AD/DA IO:Винтовой терминал 1-проводной интерфейс:Для подключения 1-проводных устройств, таких как DS18B20 Интерфейс датчика:Для подключения различных датчиков 0,96 дюйма OLED:Драйвер SSD1306, разрешение 128 × 64, интерфейс SPI Зуммер CP2102:Конвертер USB в UART PCF8591:8-битный AD/DA конвертер, I2C интерфейс BMP280:Датчик давления, I2C интерфейс PCF8574:Чип расширения ввода/вывода, I2C интерфейс DS3231:Высокоточный чип RTC, интерфейс I2C Индикатор питания Пользовательский светодиодный Джойстик LFN0038K ИК-приемник Примеры Периферийное устройство Интерфейс Питон WiringPi BCM2835 C библиотека SysFs Светодиодный I/O И radic; И radic; И radic; И radic; Ключ I/O И radic; И radic; И radic; IRM I/O И radic; И radic; И radic; UART UART И radic; И radic; DS18B20 Один провод И radic; И radic; PCF8574 I2C И radic; И radic; И radic; И radic; PCF8591 I2C И radic; И radic; И radic; DS3231 I2C И radic; И radic; И radic; BMP280 I2C И radic; И radic; И radic; OLED SPI И radic; И radic; И radic; Ресурсы для развития

Вики:Www.wav

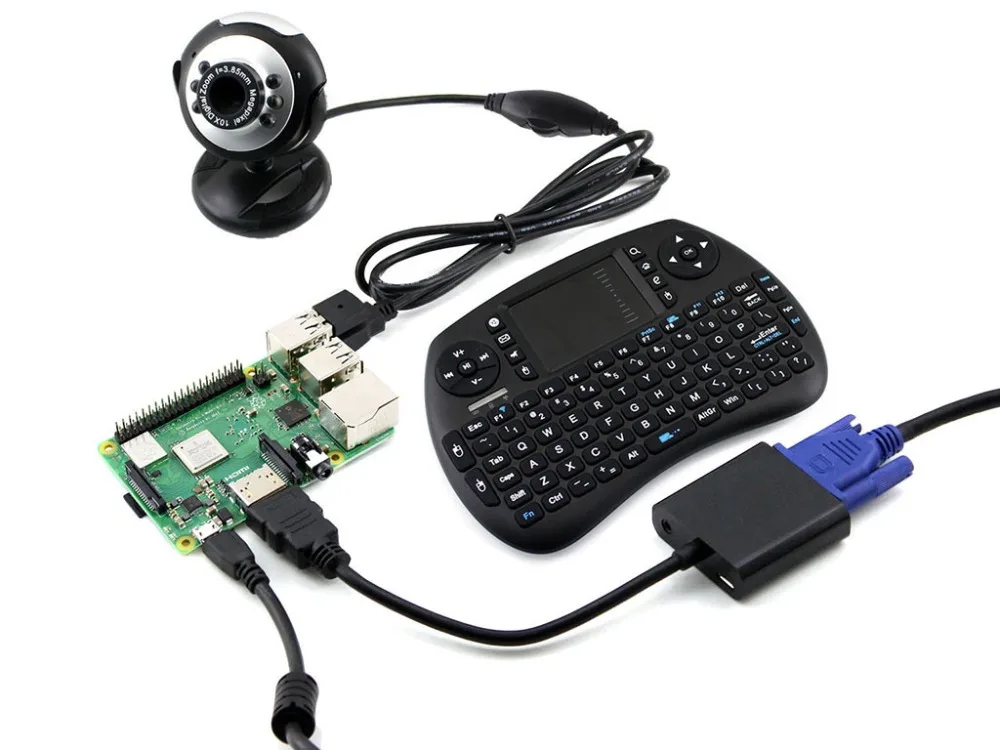

Посылка 2

Raspberry Pi 3 Model B + x1 Карта Micro SD 16 Гб x1 USB камера 0307 x1 Мини беспроводная клавиатура x1 Кабель HDMI Male-VGA Female 0,2 м с аудио и питанием x1 Адаптер питания стандарта США 5В/3А micro x1 Кабель Ethernet x1







Ресурсы для развития

Вики:Www.wav

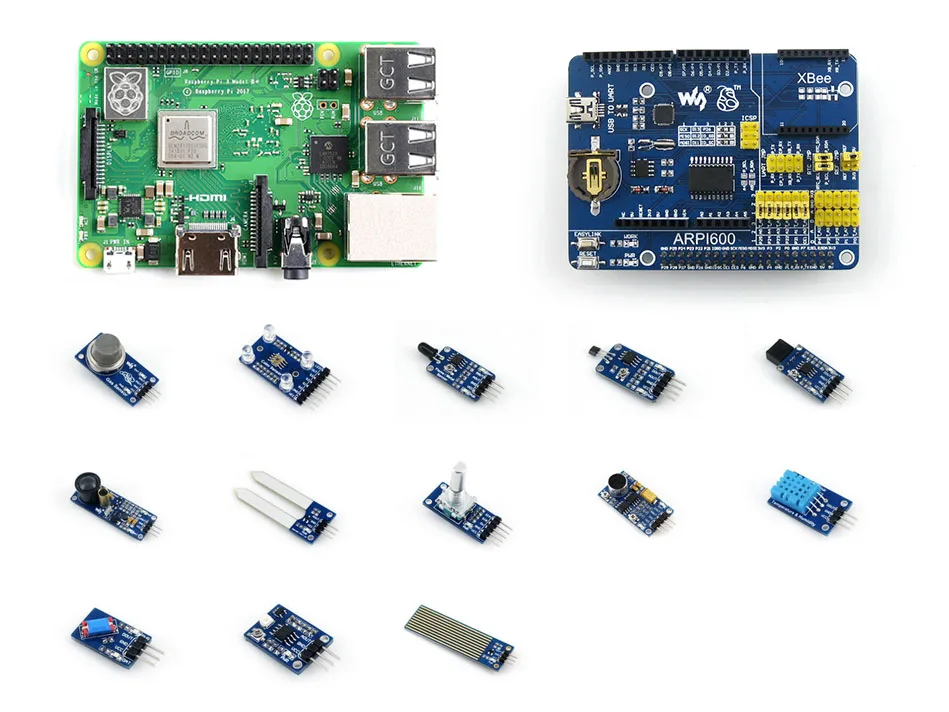

Посылка 3

Raspberry Pi 3 Model B + x1 ARPI600X1 Набор датчиков× 1 Usb-разъем типа А для мини-B штекерного кабеля x1 Набор винтов RPi (2 шт.) x1 Карта Micro SD 16 Гб x1 Адаптер питания стандарта США 5В/3А micro x1 Считыватель карт Micro SD x 1(Бесплатно)



Характеристики ARPI600 Совместим с Arduino UNO, Leonardo, легко соединяется с различными экранами Arduino Разъем XBee для подключения различных модулей XBee Интерфейс датчика для подключения различных датчиков Встроенный USB для UART для отладки последовательного порта, также может быть настроен как адаптер XBee USB Бортовой ADC, 10 бит, 38 КСП, 11 каналов (6 каналов для интерфейса Arduino, 5 каналов для датчиков) Бортовой RTC Что на ARPI600



Разъем Arduino:Для подключения щитов Arduino Интерфейс ICSP:Arduino ICSP Разъем XBee:Для подключения модулей связи XBee Интерфейс датчика:Для подключения датчиков Raspberry Pi разъем:Для подключения Raspberry Pi USB для UART TLC1543:AD конвертер PCF8563:RTC CP2102 32,768 кГц кристалл:Для RTC Индикатор питания XBee state светодиодный Кнопка сброса интерфейса XBee и Arduino Кнопка XBee EASYLINK Аккумулятор RTC держатель:Для аккумулятора CR1220 TLC1543 контрольная конфигурация напряжения перемычка Перемычка RTC Джемпер UART
При подключении P_RX и CP_TX, P_TX и CP_RX соответственно USB к UART подключается к последовательному порту Raspberry Pi При подключении XB_RX и CP_TX, XB_TX и CP_RX соответственно USB к UART подключается к последовательному порту XBee При подключении XB_RX и P_TX, XB_TX и P_RX соответственно Серийный порт Raspberry Pi подключается к последовательному порту XBee Джемпер для выбора Arduino AD
Короткий 2 и 3 : Arduino A0-A5 как AD вход Короткий 1 и 2 : Arduino A0-A5 в качестве цифрового управления Джемпер для выбора Arduino I2C
Короткий Джемпер: Arduino A4-A5 как I2C контроль (A4-A5 Arduino AD выбор джемпер должен быть открыт) Джемпер для выбора Arduino SPI
Короткий 1 и 2 : Arduino D11-D13 как SPI control (по умолчанию) Короткий 2 и 3 : Arduino D11-D13 в качестве цифрового управления Ресурсы для развития

Вики:Www.wav

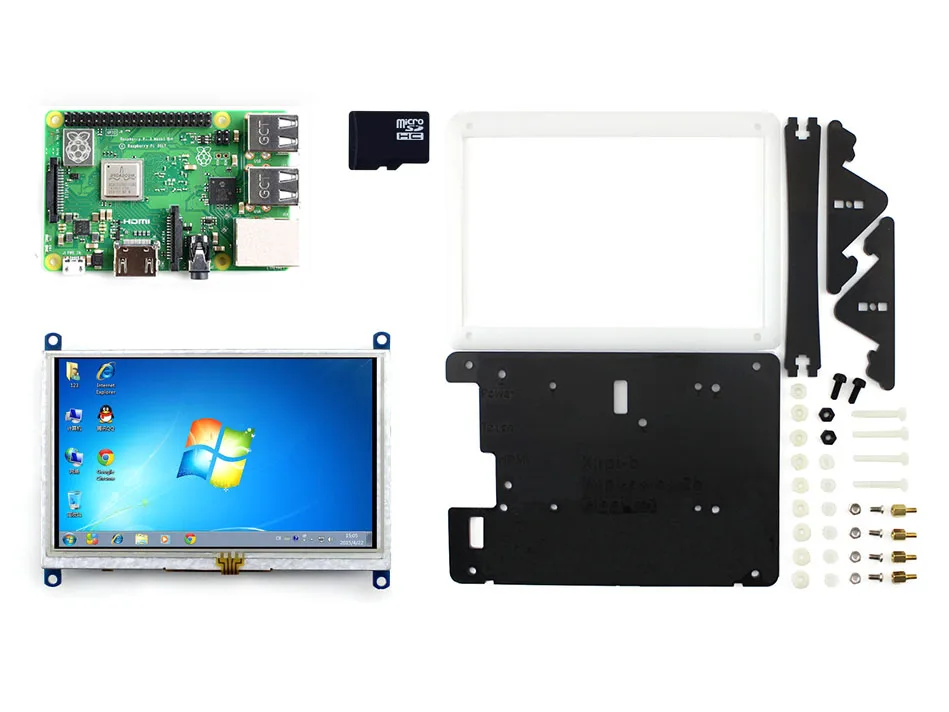

Посылка 4

Raspberry Pi 3 Model B + x1 5-дюймовый HDMI LCD (B) x1 Кабель HDMI x1 Сенсорная ручка x1 Разъем USB типа A для кабеля micro B x1 RPi ЖК-винты (4 шт.) x1 Двухцветный чехол для 5-дюймового ЖК-дисплея типа B × 1 Упаковка винтов × 1 Карта Micro SD 16 Гб x1 Адаптер питания стандарта США 5В/3А micro x1 Считыватель карт Micro SD x 1(Бесплатно)

ЖК-дисплей 800 × 480 высокое разрешение Резистивное сенсорное управление Поддерживает Raspberry Pi Поддерживает Banana Pi / Banana Pro, поставляется с изображениями Lubuntu, Raspbian Поддерживает BB Черный, поставляется с Angstrom изображением Для других мини-ПК требуется драйвер, который должен быть разработан пользователями Не только для мини-ПК, он может работать в качестве монитора компьютера, как и любой другой обычный HDMI экран Интерфейс HDMI для отображения, интерфейс USB для сенсорного управления Подсветка может быть выключена для снижения энергопотребления

Примечание: Чтобы использовать ЖК-дисплей со следующими мини-ПК, требуются дополнительные кабели и должны быть приобретены отдельно:
Raspberry Pi Zero: кабель HDMI,Usb-кабель типа А-штепсельная вилка-к-микро-b
BB Черный: Кабель HDMI

Rev1.1:

Для Raspberry Pi требуется драйвер Raspbian/Ubuntu При работе в качестве монитора компьютера функция touch недоступна

Rev2.1 новые особенности:

Стандартный протокол HID, легко интегрируется в вашу систему Для Raspberry Pi, поддерживает Raspbian, Ubuntu, одно касание и драйвер бесплатно При работе в качестве монитора компьютера, поддерживает Windows 10/8.1/8/7, одно касание и драйвер бесплатно

Дополнительная информация:5-дюймовый HDMI LCD (B)

Чехол Материал: высококачественный двухцветный акрил, черный и белый Поставляется с нижним держателем, опциональным углом наклона,45 °Или60 ° Особенности монтажных отверстий для Raspberry Pi B/A +/B +/2B/3B/3B +, Banana Pro

Дополнительная информация:Двухцветный чехол для 5-дюймового ЖК-дисплея типа B

Поддерживаемый мини-ПК Мини-ПК Драйвер Изображение Raspberry Pi B Малиновый Малиновый Raspberry Pi A + Малиновый Малиновый Raspberry Pi B + Малиновый Малиновый Raspberry Pi 2 Модель B Малиновый Raspbian, Ubuntu Raspberry pi 3 model b Малиновый Raspbian, Ubuntu Raspberry Pi 3 Model B + Малиновый Raspbian, Ubuntu Банан Pi - Raspbian, Lubuntu Banana Pro - Raspbian, Lubuntu BB Черный - Angstrom

Примечание:
Драйверы могут быть добавлены к вашей текущей системе для поддержки ЖК-дисплея и сенсорного управления.
Изображения не могут быть использованы с вашей текущей системой. Они являются автономными системами, которые уже поддерживают ЖК-дисплей и сенсорное управление.

Ресурсы для развития

Вики:Www.wav

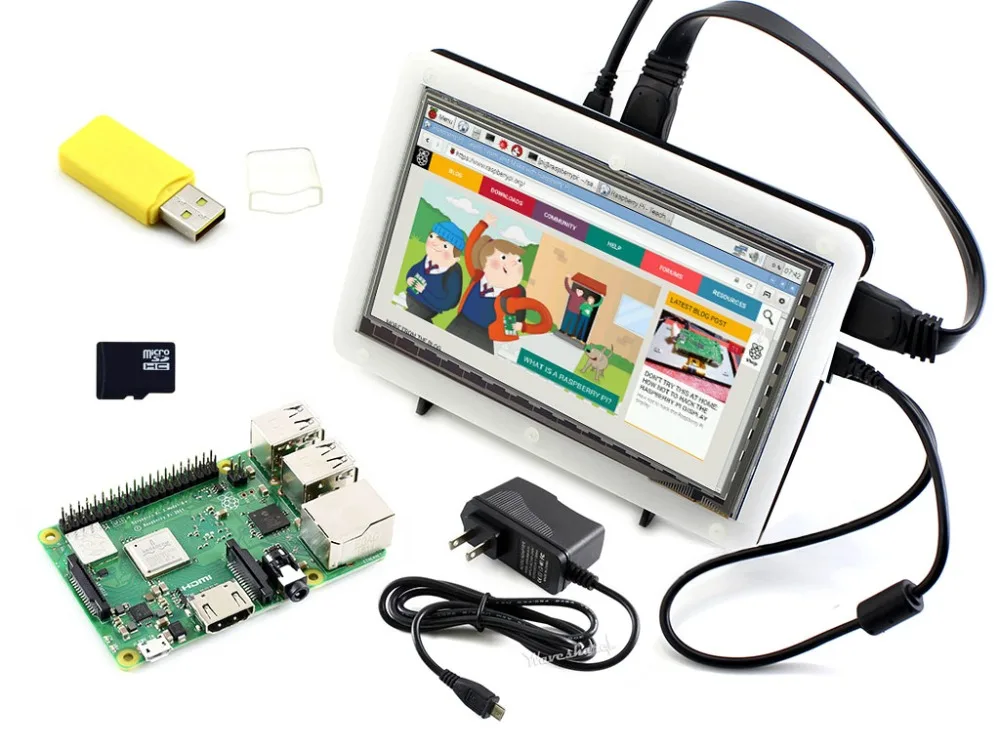

Посылка 5

Raspberry Pi 3 Model B + x1 7-дюймовый HDMI LCD (C) x1 Кабель HDMI x1 Разъем USB типа A для кабеля micro B x1 RPi ЖК-винты (4 шт.) x1 Двухцветный чехол для 7-дюймового ЖК-дисплея × 1 Упаковка винтов × 1 Карта Micro SD 16 Гб x1 Адаптер питания стандарта США 5В/3А micro x1 Считыватель карт Micro SD x 1(Бесплатно)



7-дюймовый HDMI LCD (C) Особенности 1024 × 600 высокое разрешение Емкостное сенсорное управление Поддерживает Raspberry Pi Поддерживает Banana Pi / Banana Pro, поставляется с изображениями Lubuntu, Raspbian Поддерживает BB Черный, поставляется с Angstrom изображением Для других мини-ПК требуется драйвер, который должен быть разработан пользователями Не только для мини-ПК, он может работать в качестве монитора компьютера, как и любой другой обычный HDMI экран Интерфейс HDMI для отображения, интерфейс USB для сенсорного управления Подсветка может быть выключена для снижения энергопотребления

Примечание: Чтобы использовать ЖК-дисплей со следующими мини-ПК, требуются дополнительные кабели и должны быть приобретены отдельно:
Raspberry Pi Zero: кабель HDMI,Usb-кабель типа А-штепсельная вилка-к-микро-b
BB Черный: Кабель HDMI

Для изменений согласно Rev2.1:

Для Raspberry Pi поставляется с драйвером Raspbian (напрямую работает с Raspbian), а также с изображением Ubuntu При работе в качестве монитора компьютера функция touch недоступна

Rev2.1 новые особенности:

Обновление до экрана IPS, более широкий угол обзора, более четкое отображение Стандартный протокол HID, легко интегрируется в вашу систему Для Raspberry Pi, поддерживает Raspbian, Ubuntu, одно касание и драйвер бесплатно При работе в качестве монитора компьютера, поддерживает Windows 10/8.1/8/7, пять точек касания, и драйвер бесплатно

Дополнительная информация:7-дюймовый HDMI LCD (C)

Чехол Материал: высококачественный двухцветный акрил, черный и белый Поставляется с нижним держателем, опциональным углом наклона,45 °Или60 ° Особенности монтажных отверстий для Raspberry Pi B/A +/B +/2B/3B/3B +, Banana Pi и BB Black

Дополнительная информация:Двухцветный чехол для 7-дюймового ЖК-дисплея

Поддерживаемый мини-ПК Мини-ПК Драйвер Изображение Raspberry Pi B Малиновый Малиновый Raspberry Pi A + Малиновый Малиновый Raspberry Pi B + Малиновый Малиновый Raspberry Pi 2 Модель B Малиновый Raspbian, Ubuntu, WIN10 IoT Raspberry pi 3 model b Малиновый Raspbian, Ubuntu, WIN10 IoT Raspberry Pi 3 Model B + Малиновый Raspbian, Ubuntu, WIN10 IoT Банан Pi - Raspbian, Lubuntu Banana Pro - Raspbian, Lubuntu BB Черный - Angstrom

Примечание:
Драйверы могут быть добавлены к вашей текущей системе для поддержки ЖК-дисплея и сенсорного управления.
Изображения не могут быть использованы с вашей текущей системой. Они являются автономными системами, которые уже поддерживают ЖК-дисплей и сенсорное управление.

Ресурсы для развития

Вики:Www.wav
