Светодиодный цифровой счетчик и магнитный переключатель постоянного тока 5 в

Светодиодный цифровой счетчик и магнитный переключатель постоянного тока 5 в

************************************************************************************************************************************************************************

Светодиодный цифровой счетчик и магнитным переключателем постоянного тока 5В Питание Напряжение Электрический счетчик 0-9999 накопление светодиодный 4-разрядный счетчики

Технические параметры:

1. Входной импульсный сигнал: NPN/PNP коллектор открытой цепи, контактный переключатель, Бесконтактный переключатель, переключатель перемещения, импульсный уровень и т. д.

2. Входное напряжение сигнала: высокий уровень H = 4 ~ 30 В, низкий уровень L = 0 ~ 0,6 в, Заднему фронту сигнала.

3. Диапазон измерения: накопительный счет 0 ~ 9999.

4. Частота подсчета: менее 2000 Гц.

5. Тип дисплея: 0,56 "четырехбитный цифровой светодиодный дисплей

6. Напряжение питания:DC 5V

7. Ток: менее 100 мА

8. Рабочая температура: -10 ~ 50 ℃, (Относительная влажность ниже 80%)

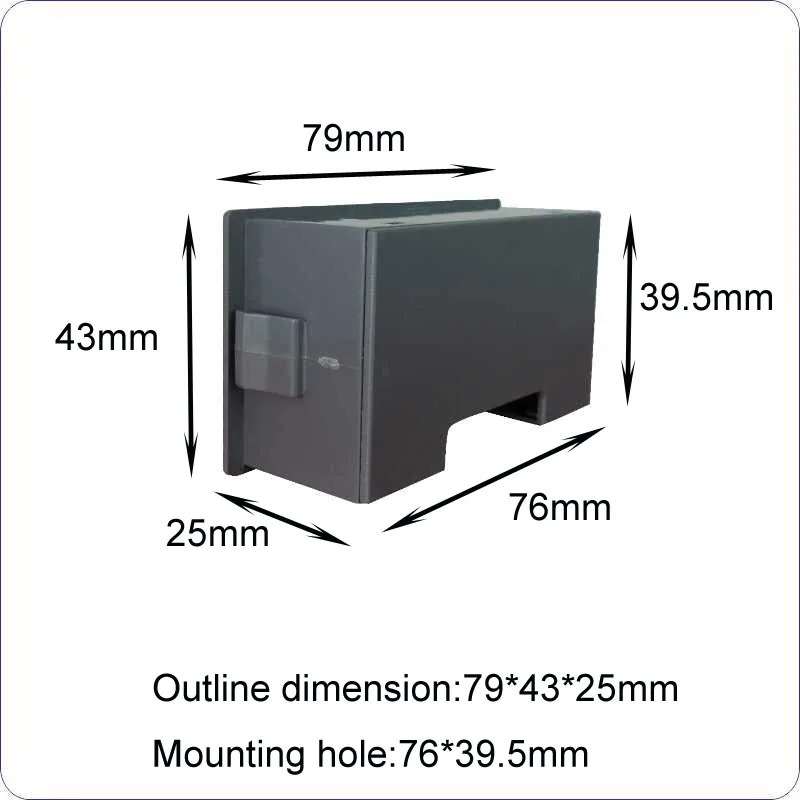

9. Габаритные размеры: 79*43*25 мм.

Схема подключения:

Работа Демонстрация:

На рабочем месте, пусть магнит близко к магнитным переключателем (расстояние составляет около 0,5-1 см), а затем пусть его подальше от магнитным переключателем (более чем 3-5 см), счетчик плюс 1. Повторите вышеуказанный процесс, счетчик будет накапливаться: 0,1,2,3,4,5,6,...... (Примечание: Он начинает считать, как только магнит близко.)

Внимание:

1. СЧЕТНЫЙ сигнал счетчика и переключатель или цепь нулевого ввода сигнала должны быть как можно ближе к терминалу счетчика, сделайте сигнальную линию максимально короткой.

2. Избегайте любых других, таких как линии электропередачи или линии электропередачи и т. д., чтобы избежать ненужных помех. При необходимости используйте защитный провод, а защитный слой подключен к прилавку «+».

3. Не рекомендуется использовать механический или микро-переключатель, потому что они имеют относительно короткий срок службы и могут быть подсчитаны ошибками после использования в течение длительного времени.Если используется механический или микро-переключатель, пожалуйста, попытайтесь использовать лучшее качество, чтобы не допустить ложного подсчета, настоятельно рекомендую магнитный переключатель управления.
