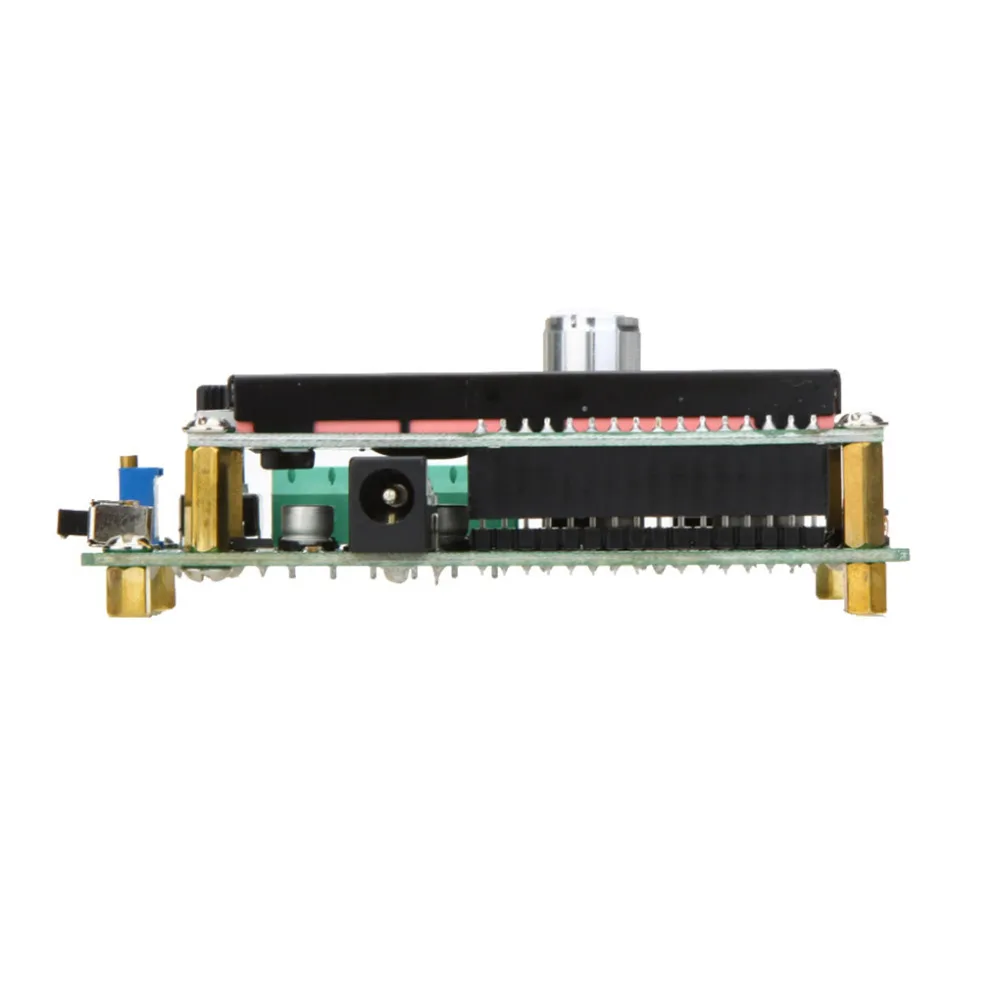

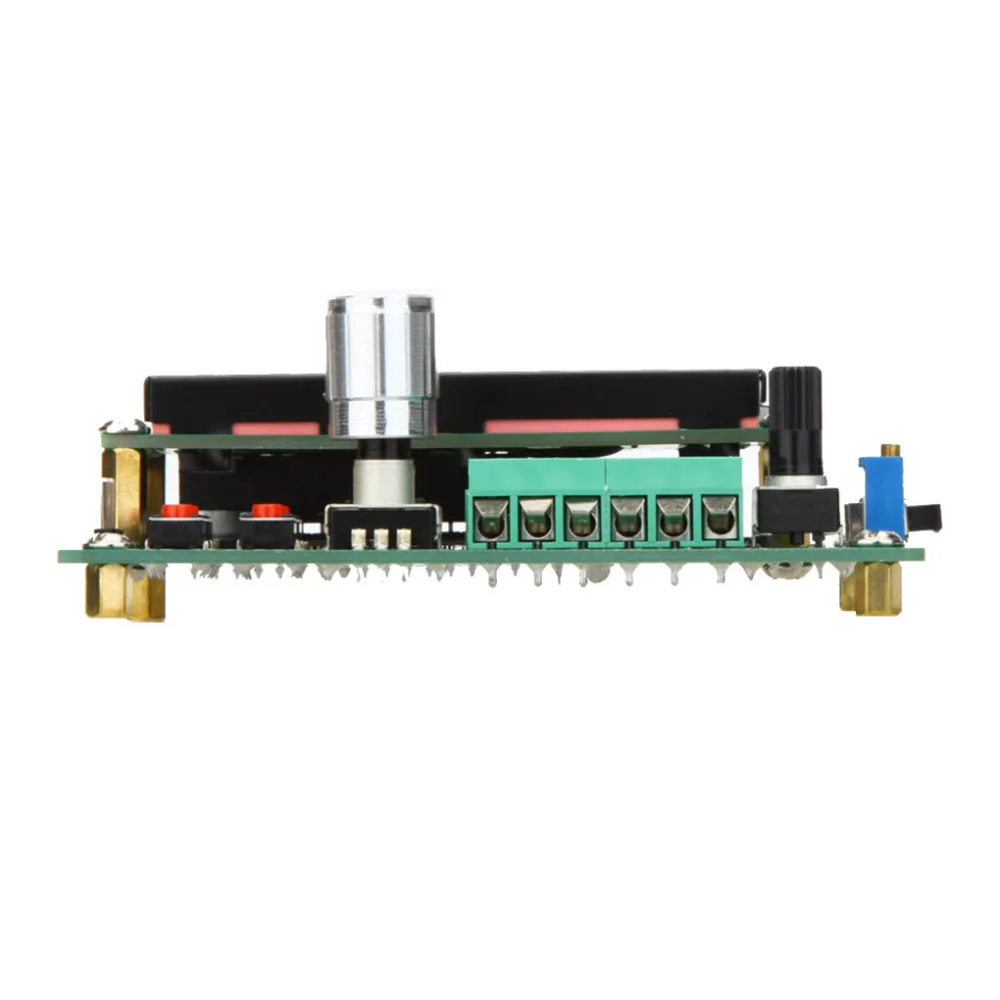

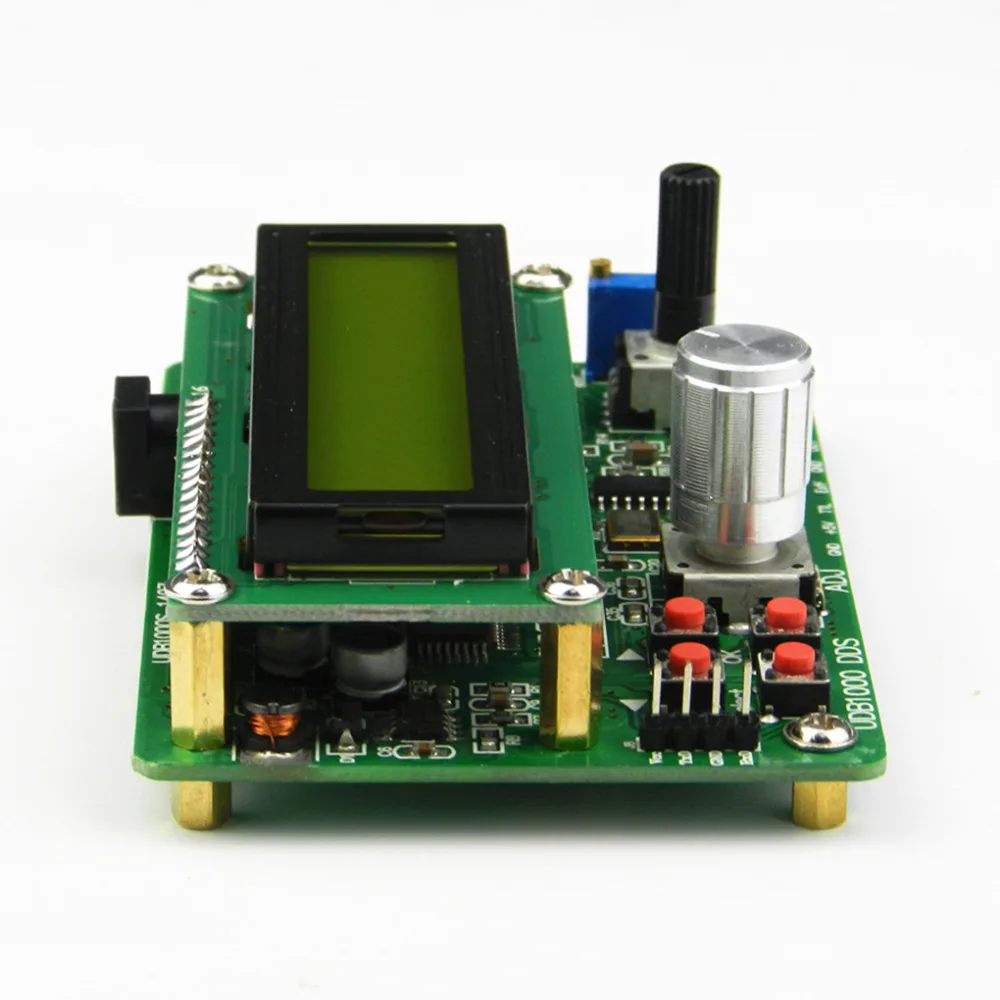

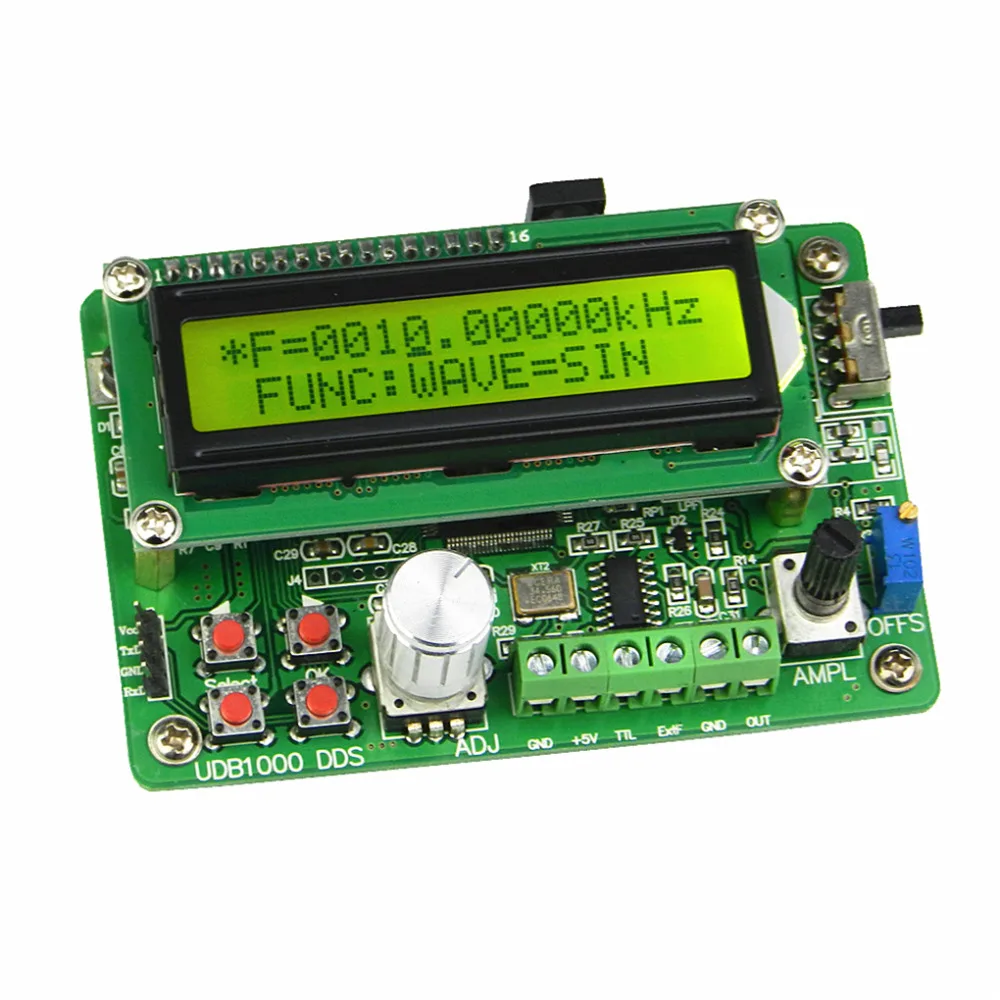

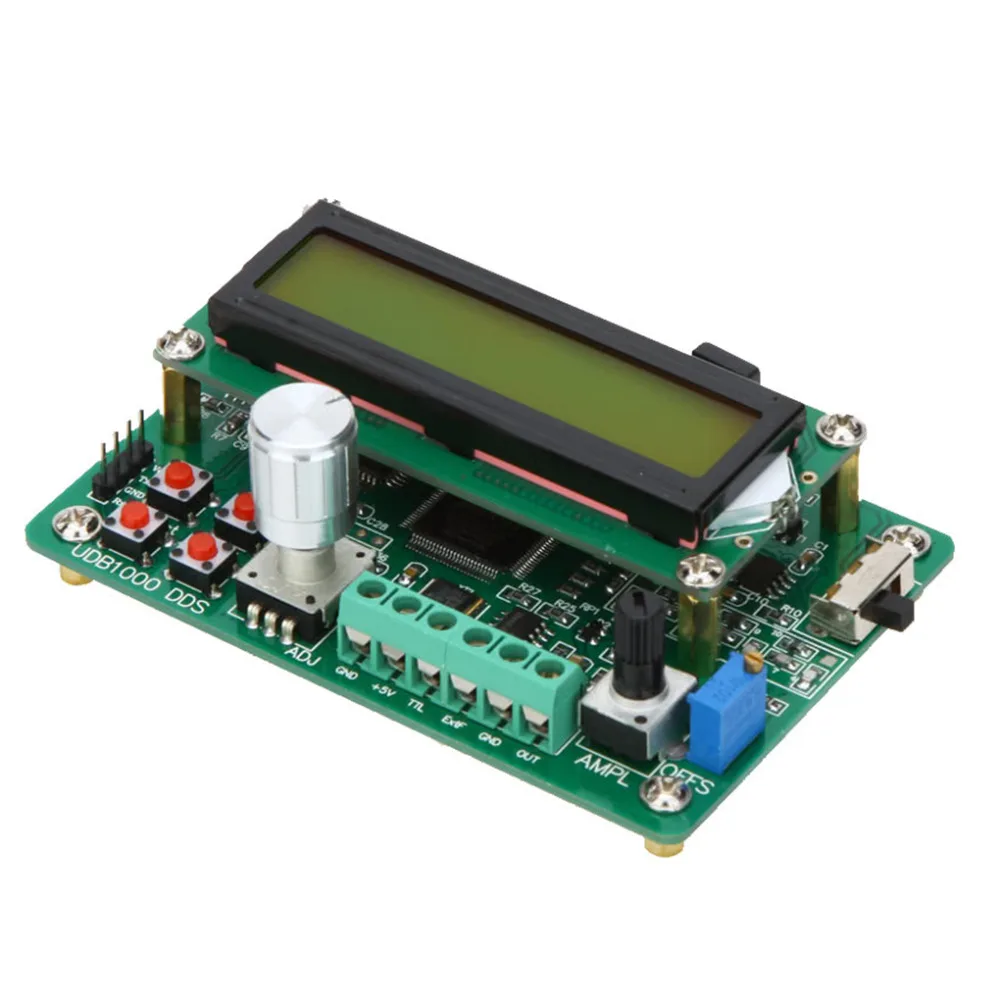

Многофункциональный генератор сигналов al DDS Регулируемый Модуль источника с ЖК

Многофункциональный генератор сигналов al DDS Регулируемый Модуль источника с ЖК

Рекомендуем:

Описание:
Выходная Форма волны: Синусоидальная волна, прямоугольная волна, треугольная волна, Пилообразная волна.
С высокой стабильностью и низким искажением, питание от 5 в постоянного тока.
Данный генератор сигналов базируется на технологии прямого цифрового синтеза (DDS) и принимает FPGA.
Несколько функций: выход сигнала, TTL выход, счетчик, Измерение частоты и другие функции.
Это великолепное оборудование для электронного инженера, лаборатории, производства, преподавания и научных исследований.

Технические характеристики:
Материал: металл.
Цвет: как на фотографии.
Размер: 96*65*25 мм.
Выходная Форма волны: Синусоидальная волна, прямоугольная волна, треугольная волна, Пилообразная волна.
Выходная Амплитуда: >= 9Vp-p (выход сигнала, без нагрузки).
Выход сопротивление: 50Ω ± 10%.
DC Смещение: ± 2,5 V (без нагрузки).
Диапазон частот: 0,01 Гц-8 МГц.
Частота Разрешение: 0,01 Гц.
Частота: ± 1 × 10 ^(-6).
Точность частоты: ± 5 × 10 ^(-6).
Синусоидальное Искажение: <= 0.8% (основная частота-1 кГц).
Треугольники волна линейность: при заказе на сумму> = 98% (0,01 Гц-10 кГц).
Время подъема и падения прямоугольной волны: <= 100 Н.
Диапазон мощности прямоугольной волны: 1%-99%.
TTL Функция выхода:
Диапазон частот: 0,01 Гц-8 МГц.
Амплитуда: >3Vp-p.
Коэффициент выхода вентилятора: >20 TTL нагрузка.
Счетчик Функция:
Диапазон приема: 0-4294967295.
Диапазон измерения частоты: 1 Гц-60 МГц.
Диапазон входного напряжения: 0,5vp-p-20Vp-p.
Сканирование Функция:
Частотный диапазон: fM1-fM2 (частота может быть легко установлена).
Диапазон входного напряжения: 0,5vp-p-20Vp-p.
Другое Функция:
Параметр сохранения и загрузки: M0-M9(M0: нагрузка по умолчанию).

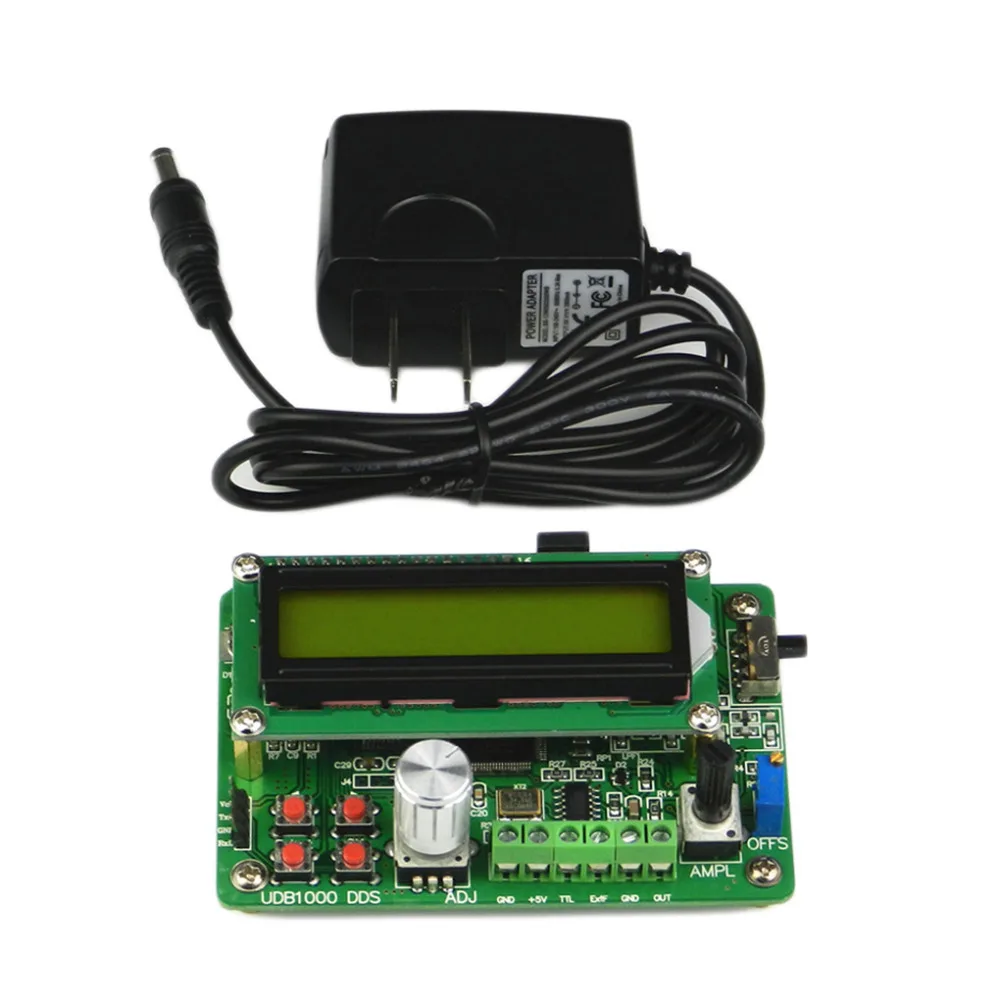

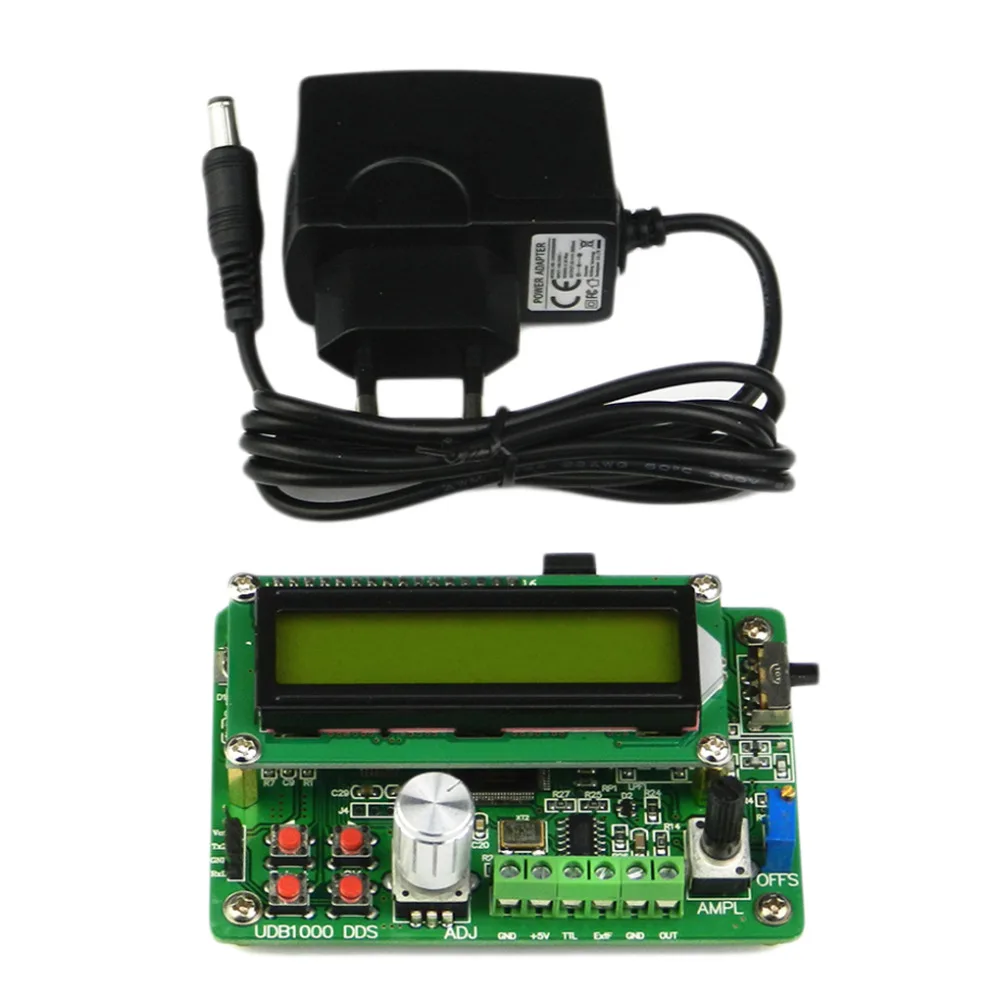

Посылка включает в себя:
1 * генератор сигналов.
1 * Адаптер питания.
