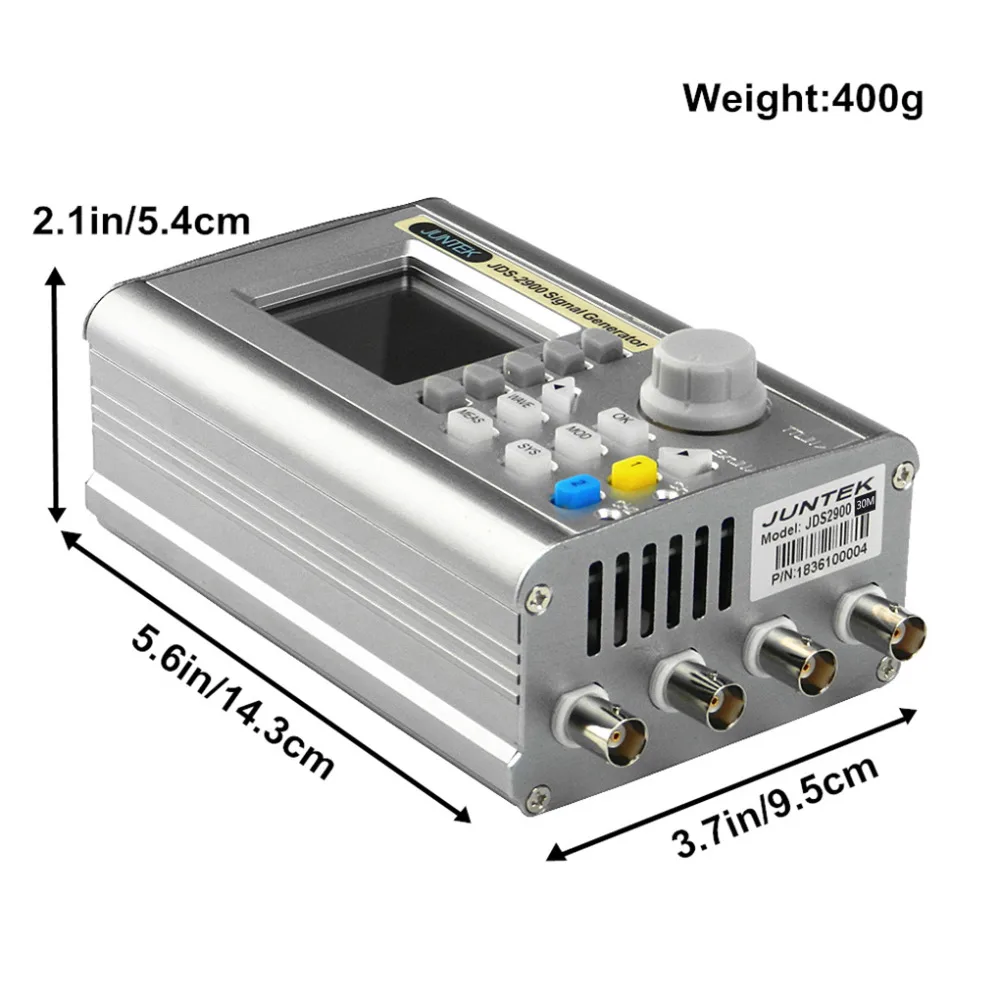

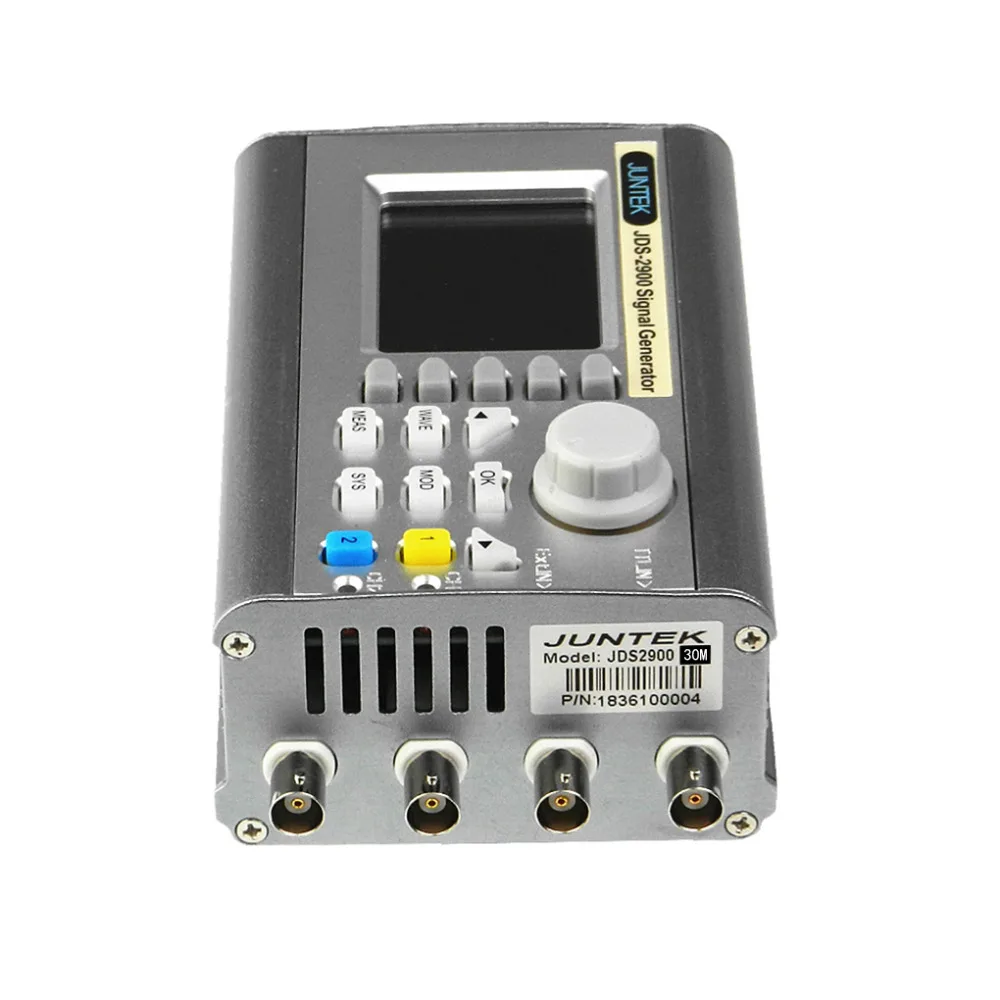

Счетчик сигналов JUNTEK DDS генератор измеритель частоты импульса защита от

Счетчик сигналов JUNTEK DDS генератор измеритель частоты импульса защита от

Рекомендуем:

Описание:

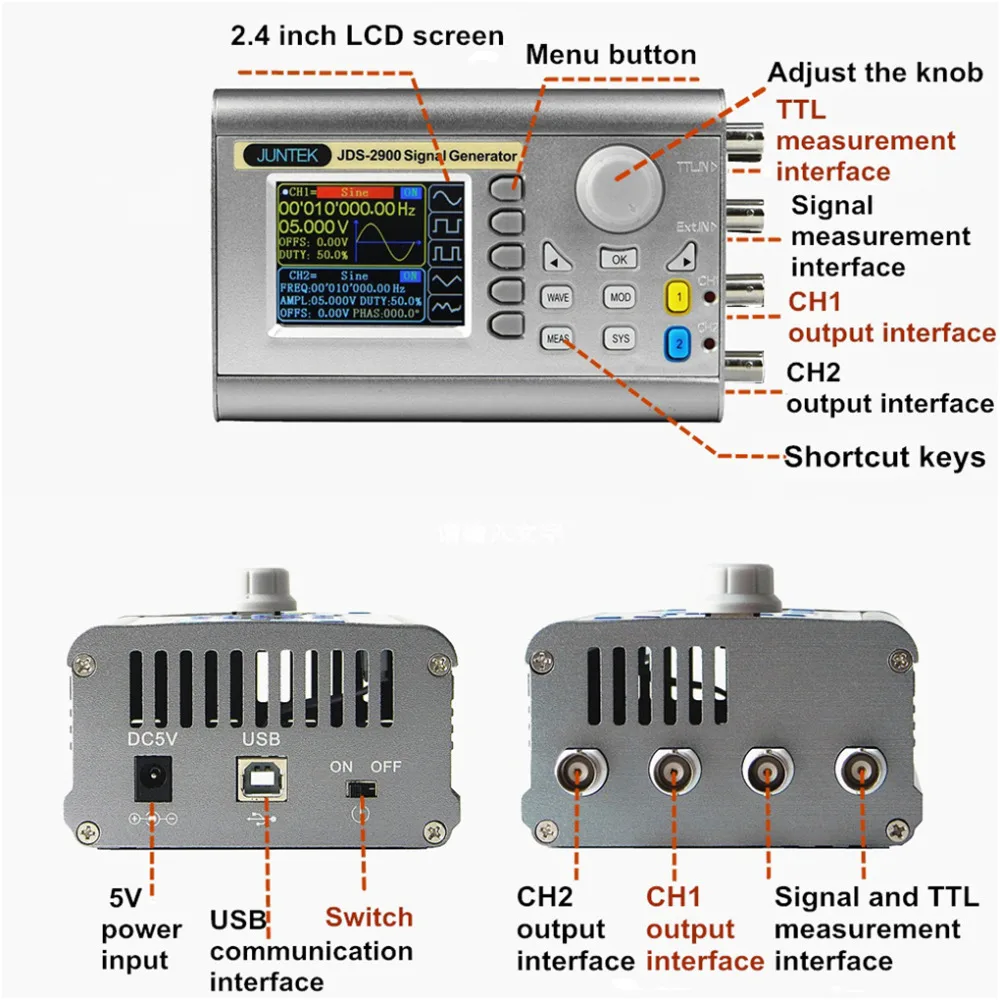

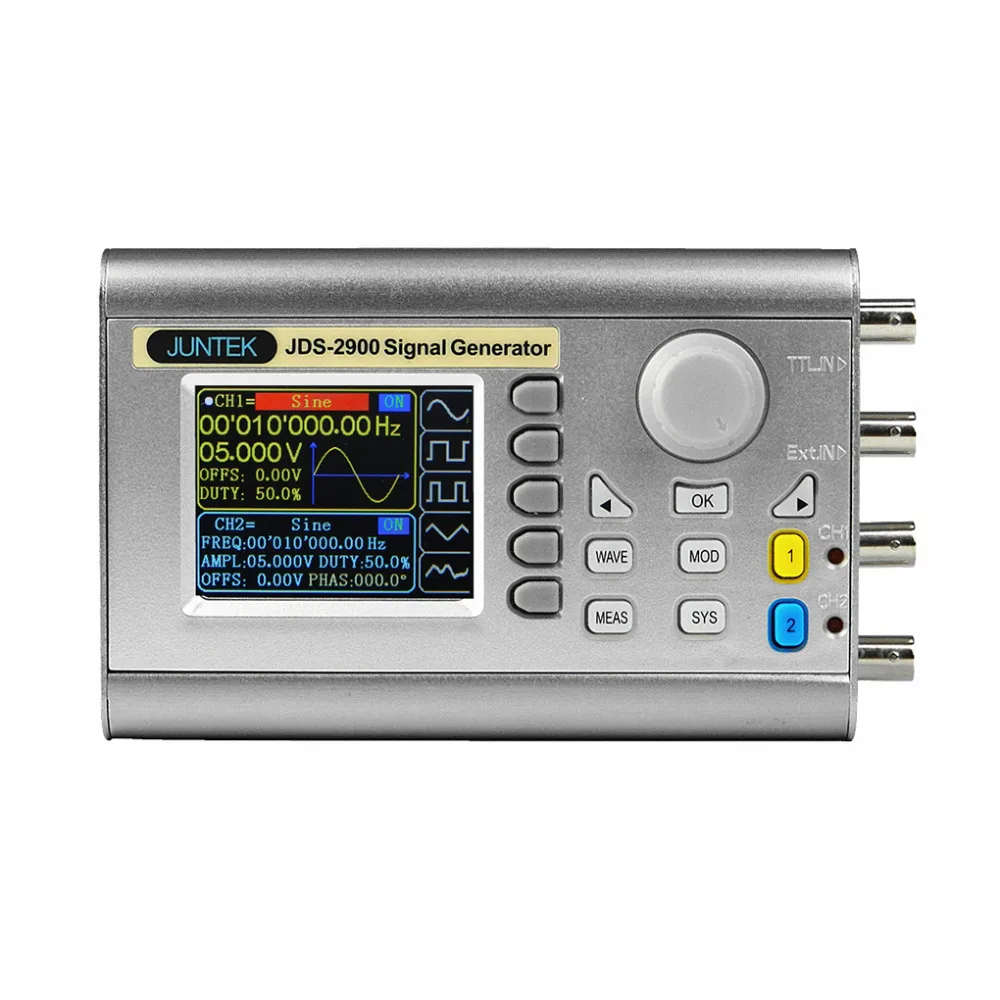

Принять 320x240 2,4 "TFT цветной ЖК-дисплей, одновременно отображать параметры CH1 и CH2, возможность воспроизводить шаблоны пользовательской формы волны.
Использование технологии прямого цифрового синтеза DDS для создания точного, стабильного и низкого выходного сигнала искажений.
Макс. Выходная частота (Синусоидальная волна) до 30 МГц Частота дискретизации и 14 бит вертикального разрешения.
Полностью независимый выход с двумя каналами, синхронизация работы и регулируемая разница в фазе.
Отличное улучшение для производительности квадратных волн, диапазон квадратных частот до to15MHzwith без искажений.
60 групп функций хранения произвольных волн, глубина памяти каждой группы составляет 2048*14 бит.
Высокочастотная точность и разрешение: точность частоты до 10 ^(-6) величины, общий диапазон разрешения частоты составляет 0,01 Гц.
Высокое разрешение амплитуды: минимальное разрешение амплитуды может достигать 1МВ, амплитудный диапазон 0Vpp ~ 20Vpp.
Рабочий цикл каждого канала может быть скорректирован независимо 0,1%-99.9%, регулирующее разрешение 0.1%.
Ширина импульсного импульса и время импульсного цикла точно регулируются, отрегулируйте диапазон 60nS-4000S.

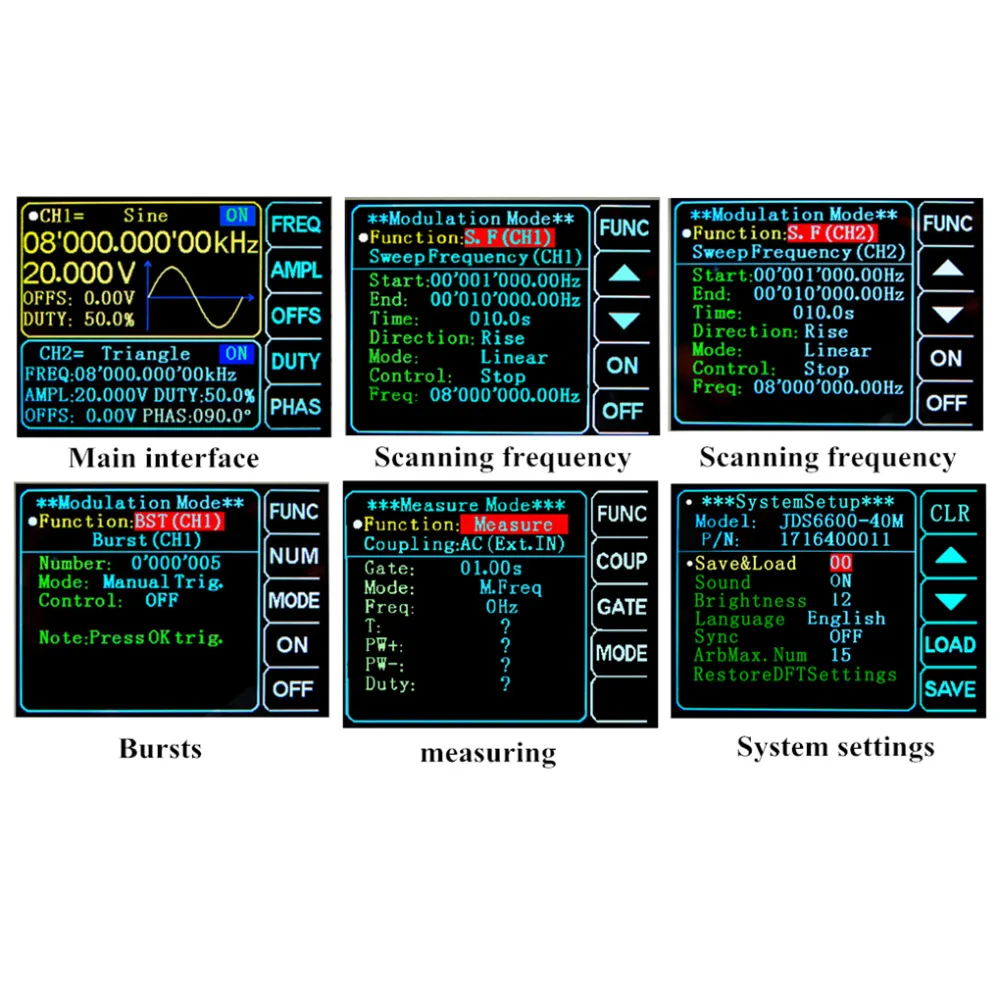

Особенности сканирования: Линейная развертка и логарифмическая развертка; 0,1 s-999,9 s Время развертки; Сортировка, обратная и круглая направленность развертки.
С функцией импульсного импульса, позволяют выходу 1 ~ 1048575 произвольных импульсных поездов.
Функции измерения: может измерять частоту сигнала, цикл, ширину положительного/отрицательного импульса и рабочий цикл; Частотный диапазон 1 Гц ~ 100 МГц.
-9,99 V ~ 9,99 V DC офсетная печать, офсетная печать Разрешение: 0,01 V.
С функцией вывода цифрового сигнала, КМОП Выходной диапазон 0 ~ 10 В.
Функция хранения: может хранить 100 групп параметров, установленных пользователем и извлекать в любое время.
Функция счетчика: с режимами соединения постоянного и переменного тока.
Функция редактирования произвольных волн: пользователь может редактировать произвольные волны на ПК, а затем загружать на выход из инструмента.
Функция связи: ПК может использоваться для управления прибором.
С защитой от короткого замыкания на выходе: все выходы сигнала могут работать 60 с в условиях короткого замыкания.

Технические характеристики:
Синусоидальный Диапазон частот: 0 ~ 30 МГц
Диапазон регулировки ширины импульса: 60nS-4000S
Частотная характеристика:
Импульсный и произвольный и TTL цифровой сигнал волны: 0 ~ 6 МГц.
Время квадратного подъема: ≤ 20 нс.
Точность частоты: ± 20ppm.
Стабильность частоты: ± 1ppm/3h.

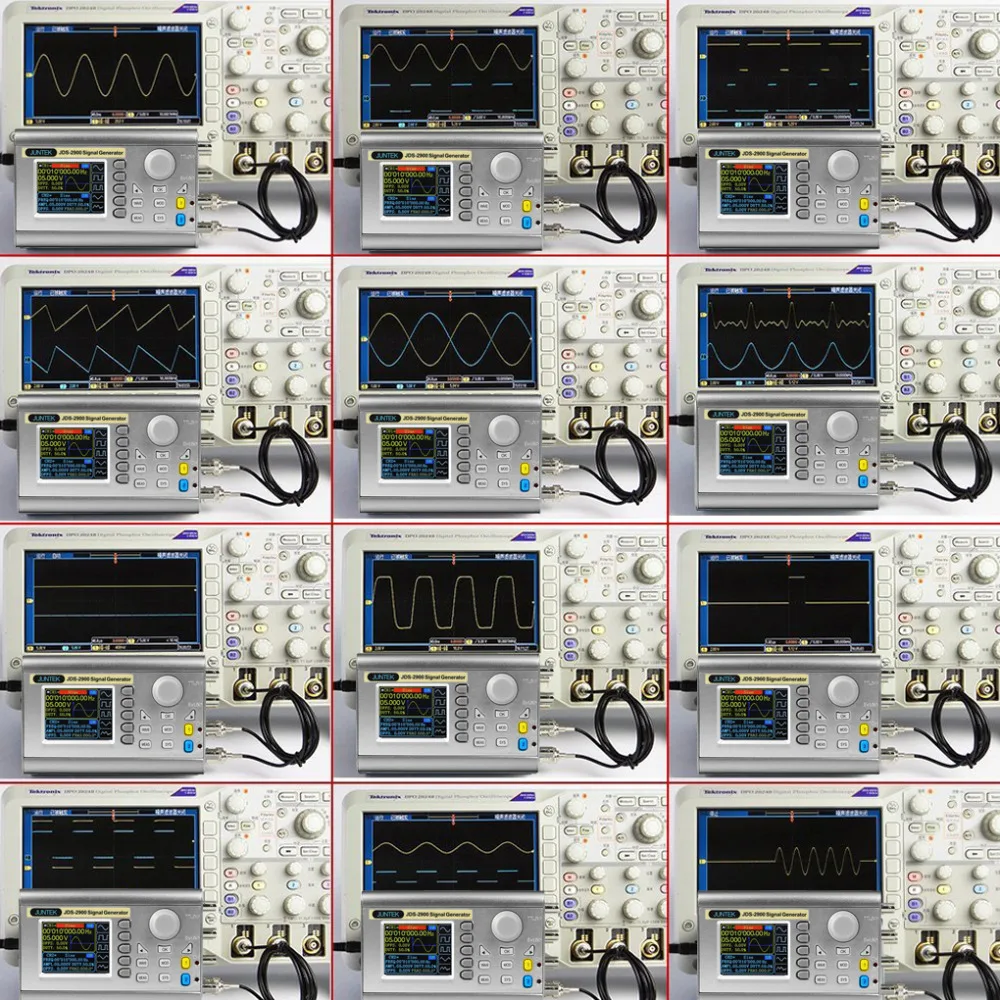

Форма волны: синус, квадрат, пульс (коррекция рабочего цикла, ширина импульса и время цикла регулируются), произвольная волна, CMOS, уровень постоянного тока, полуволна, полная волна, pos-Ladder, Neg-Ladder, Noise, Exponential Rise, Exponential Fall, Tone, Cink pulse, Lorentz Pulse и 60 видов пользовательских сигналов.
Форма волны вертикальное разрешение: 14 бит.
Точность частоты: ± 20ppm.
Стабильность частоты: ± 1ppm/3h.
Низкий уровень по уровню поверхности: <0,3 V.
Высокий уровень: 1V ~ 10V.
Время поднятия/падения уровня: ≤ 20 нс.
Фазы Характеристика:
Диапазон регулировки фазы: 0 ~ 359,9 °
Фазы Разрешение: 0,1 °
Вилка: ЕС, США.
Цвет: как показано на фотографии.

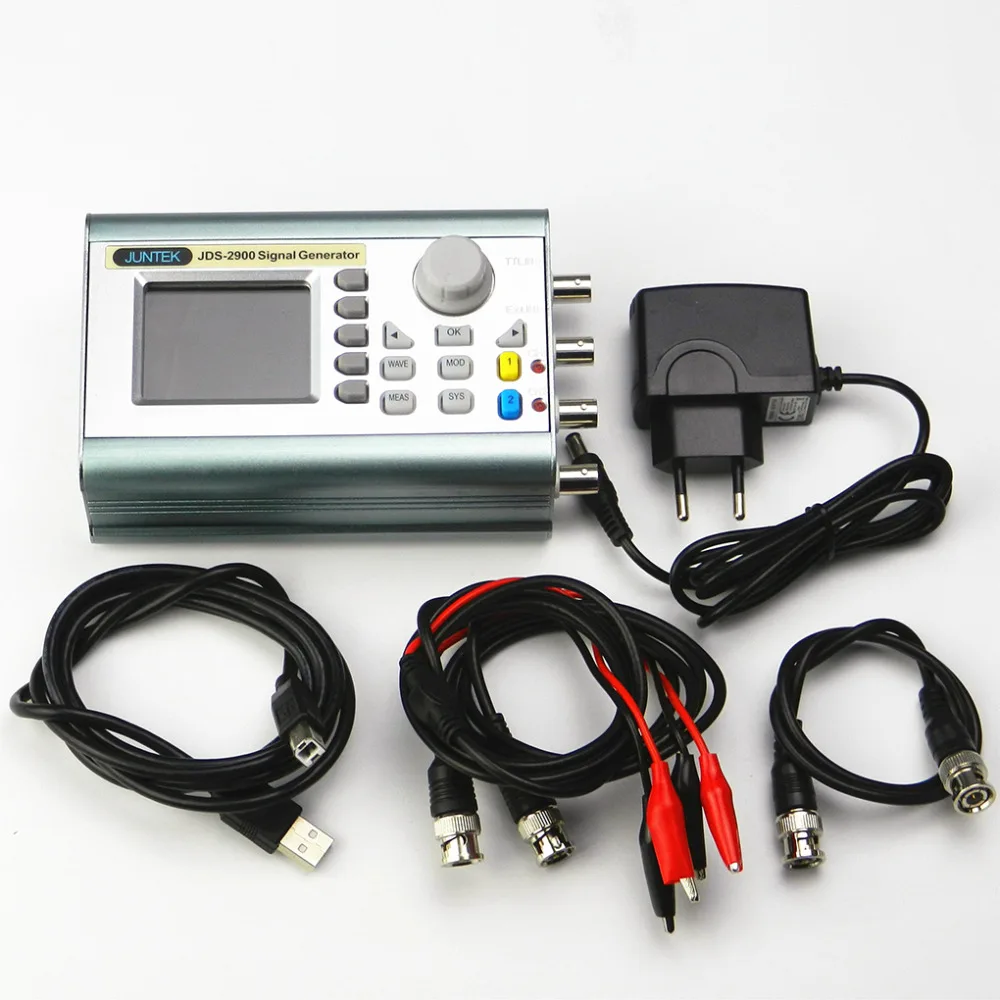

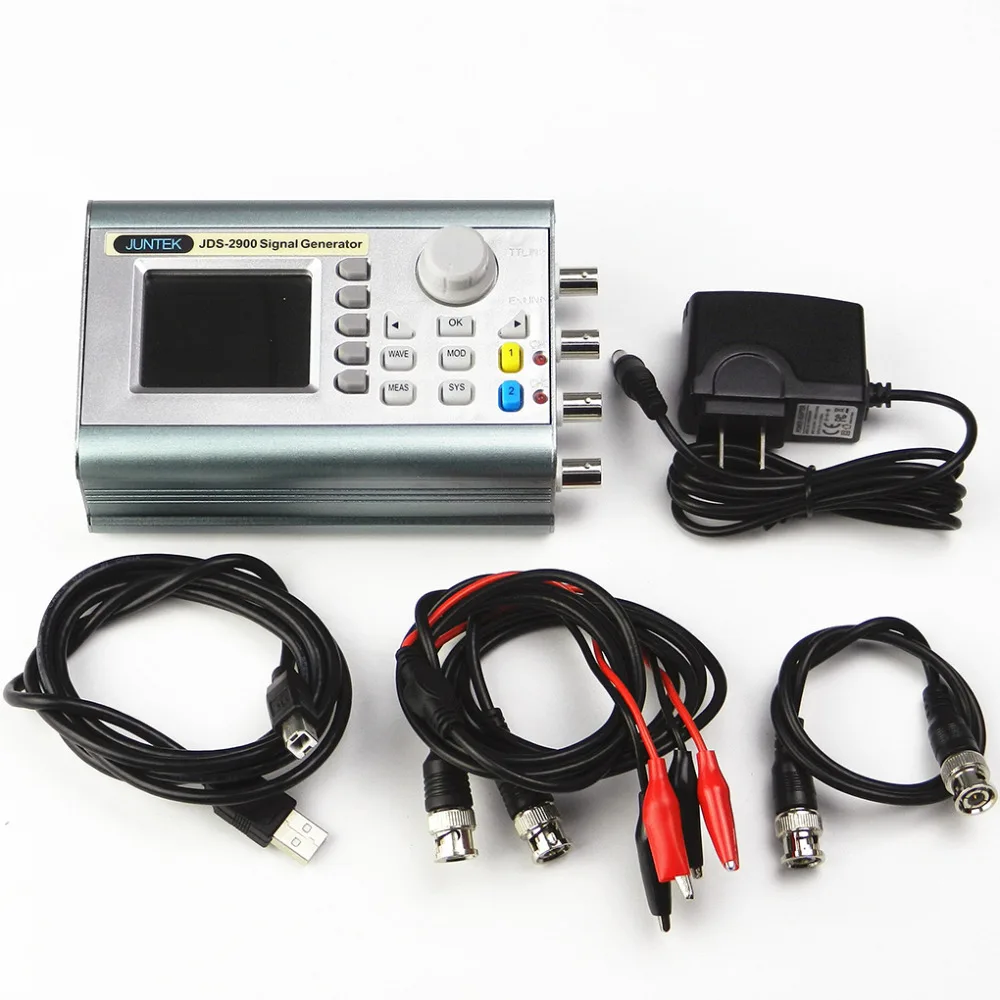

Посылка включает в себя:
1 * генератор сигналов.
1 * USB кабель связи.
1 * компакт-диска.
1 * Адаптер питания.
2 * BNC кабельные зажимы.
1 * Двойная BNC прямая линия.
