Основные Особенности:

UИспользуйте технологию прямого цифрового синтезатора (DDS) и Обеспечьте стабильные, точные, чистые и низкие сигналы искажений.

UПринять ABS пластиковый корпус с дизайном типа стола. Используйте 100-240 В (AC) Широкий диапазон напряжения питания.

UСтандартный 3-контактный разъем питания добавляет для Протекторной Защиты.

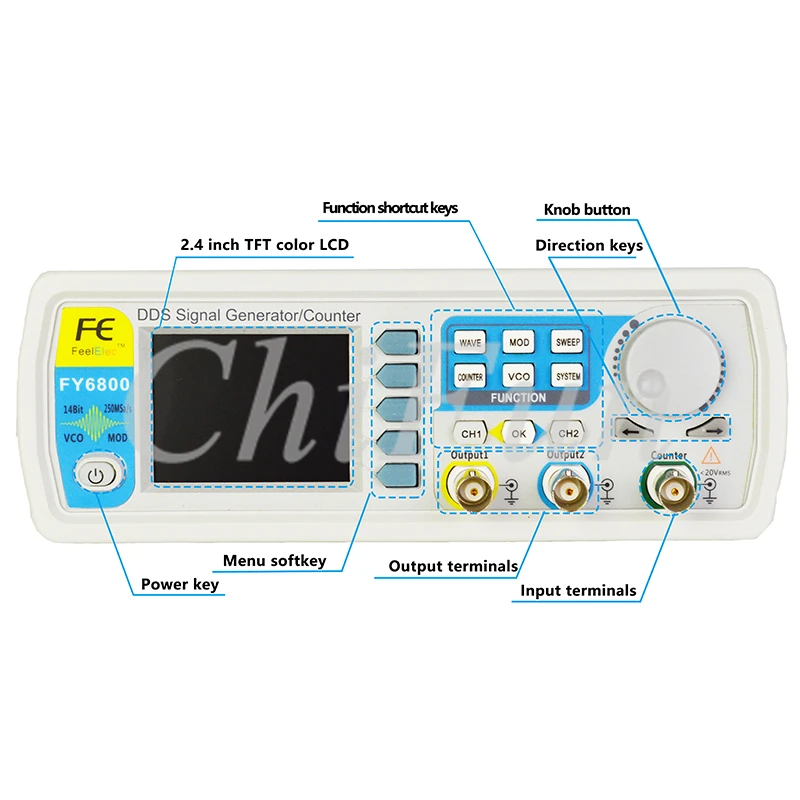

U2,4 дюймов TFT Цвет ЖК-дисплей с 320 × 240 Разрешение, Отображение параметров и графики двух каналов одновременно.

UПрибор использует 14-bit высокоскоростной D/A конвертер чип (5Vpp выход дискретизации погрешность составляет менее 1mV), 250MSa/s частота дискретизации, 14 бит в вертикальном направлении.

UМожет выводить до 97 групп функций/произвольной формы, содержит 33 группы предустановленных форм сигналов и 64 группы пользовательских форм сигналов. Предустановленные формы сигнала: синус, квадрат (рабочий цикл регулируется), пульс (ширина импульса и время цикла можно установить точно), треугольник/пандус, CMOS(0 ~ 10 в), четыре канала TTL, экстенциальный подъем, экстенциальное падение, шум, ЭКГ, постоянный ток и т. Д.

UПозволяет хранить 64 файла данных произвольной формы, каждый из них 8192 глубины хранения сигналовТочек* 14 бит;

UРазличные типы модуляции: AM, FM, PM, ASK, FSK и PSK модуляции.

UФункция развертки: она может подметать 4 свойства сигналов, включая частоту, амплитуду, смещение и рабочий цикл;Он имеет линейный и LOgarithmДва развертка типа; 0,01 S ~999,99 SSПлакать время; Вверх, вниз и с круговыми направлениями.

UГУН Функция (Напряжение Управление Выход): Может быть достигнут внешним входным сигналом: частота управления напряжением, амплитуда управления напряжением, смещение управления напряжением, цикл управления напряжением иШИМ модуляции.

UВзрывВыходФункция: Есть Руководство пользователяТриггер, Внутренний триггер CH2 и внешний триггер для ваших опций. Выходы поддерживают1 ~ 1048575 импульсов.

U100 м Функция счетчика частоты: он может измерять частоту, период, ширину импульса и рабочий цикл. Макс. Частота работоспособной является 100 МГц и мин. Частота работоспособной-0,01 Гц.

UФункция счетчика: Он имеет 2 режима измерения соединения, включая соединение постоянного тока и соединение переменного тока. Данный дизайн поможет решитьInaccuraCy проблема подключения переменного тока.

UСтандартные двойные полнофункциональные каналы, которые эквивалентны двум независимым генераторам.

UКанал передачи и синхронизации Функция: Поддержка копии сигнала и копии состояния между каналами.

UПоддержка два или более генераторы сигналов произвольной формы подключен к достижению многоканальный выход, максимальный Поддержка 16-канальный синхронный выход, участок между каждый канал может быть отрегулировано.

UТочно Отрегулируйте фазы двух каналов, Точность может быть 0.01°.

UМинимальное разрешение амплитуды может быть до 1 мВ.Амплитудный диапазон 0 ~ 20Vpp.

UРабочий цикл каждого канала может регулироваться независимо.01%-99,99%, Регулируемое разрешение 0.01%.

U-10 В ~ + 10 В постоянного тока функция смещения. Разрешение 0,001V.

UЗа исключением функции:Он может сэкономить 20 комплектовДля пользователейУстановите параметры и может быть загружен в любое время.

UCOmmunicating функция: Все функции может бытьКонтролируемыйПо программе PC и протокол связи открыт для вторичного развития.

UЗащита от короткого замыкания на выходе:Все каналы могут работать более 60 секунд, когда нагрузка коротка.

UОбеспечивает мощное программное обеспечение ПК для редактирования сигналов. Он поддерживает Пользовательское изменение формы волны и визуальное управление различными индикаторами параметров.

UМожетНа выборНаши FYA2000SСерия или FPA1000 серииУсилитель мощности на выход 20 Вт~ 100WСигнал В постоянного тока10Ширина МГц без каких-либо искажений.

Описание продукта:

Преимущество

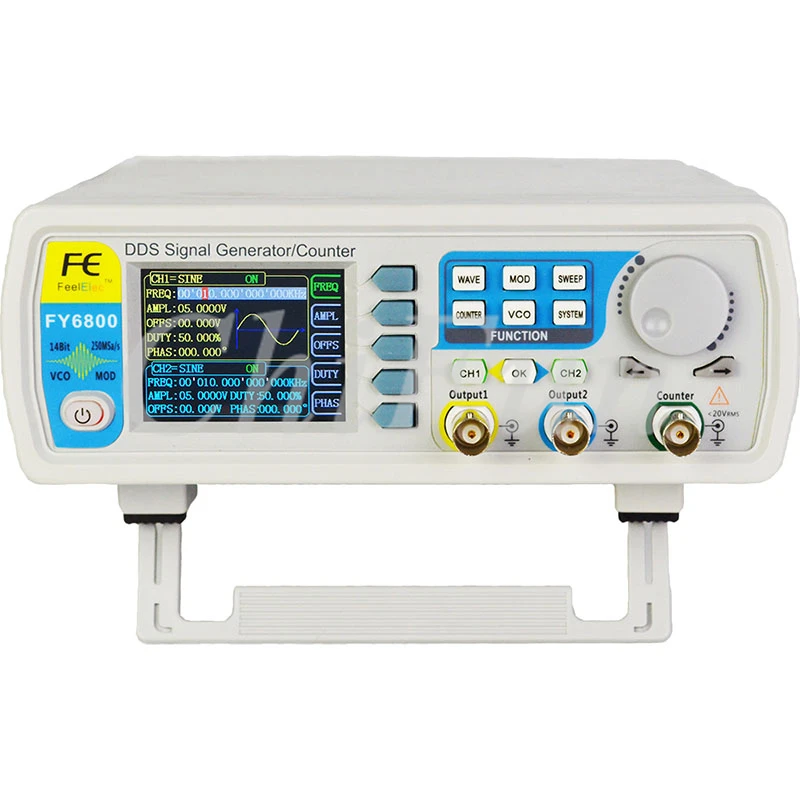

1. Пользовательский интерфейс FY6800 отображает параметры и формы сигнала двух каналов одновременно. Каждая функция имеет отдельный пользовательский интерфейс, различное содержимое будет отображаться при включении различных функций.

2. В приборе используется 14-битный высокоскоростной чип конвертера D/A (погрешность в выходе 5Vpp составляет менее 1МВ), частота образцов 250MSa/s, 14 битов вертикального разрешения.

3.Позволяет хранить 64 файла данных произвольной формы, каждый из них 8192 глубины хранения сигналовТочек* 14 бит;

4. Различные типы модуляции: AM, FM, PM, ASK, FSK и PSK модуляции.

5. Функция VCO (выход управления напряжением).

6. Минимальная Выходная амплитуда составляет 1 мВ, Минимальная амплитуда может быть до 1 мВ.

7. Точно Отрегулируйте фазы двух каналов, точность может быть 0.01°.

8. Рабочий цикл каждого канала может регулироваться отдельно. Точность может быть 0.01%.

9. 4 канала TTL Выход

10. Простое в использовании, мощное программное обеспечение для ПК

Технические Параметры

Если не указано, все спецификации могут быть гарантированы, если выполнены следующие два условия.

LГенераторПрошел самопроверку.

LГенератор работает непрерывно не менее 30 минут   При указанной температуре (18℃~ 28℃).

Все спецификации гарантированы, если они не обозначены «типичными»
