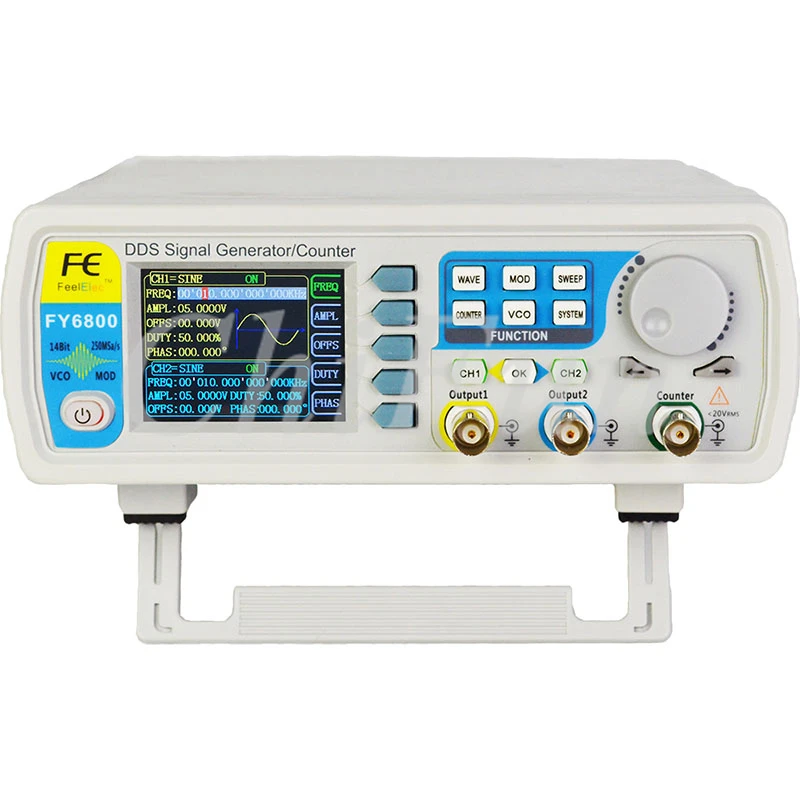

FY6800 серии 30 мГц двухканальный DDS произвольное генератор сигналов 14 бит 250MSa/s VCO

FY6800 серии 30 мГц двухканальный DDS произвольное генератор сигналов 14 бит 250MSa/s VCO

Основной Особенности:

UПринять прямой цифровой синтезатор (DDS) технологии и обеспечить стабильную, точную, чистые и низкие искажения сигналов.

UУсыновите пластиковую оболочку АБС с дизайном типа стола. Использовать 100-240 В (AC) Широкий диапазон напряжения питания.

UСтандартный 3-pin разъем питания добавляет наземной защиты.

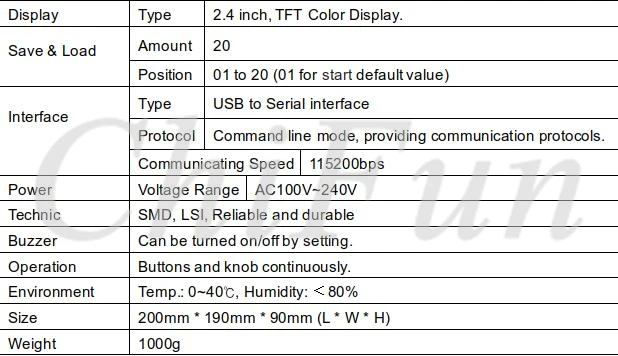

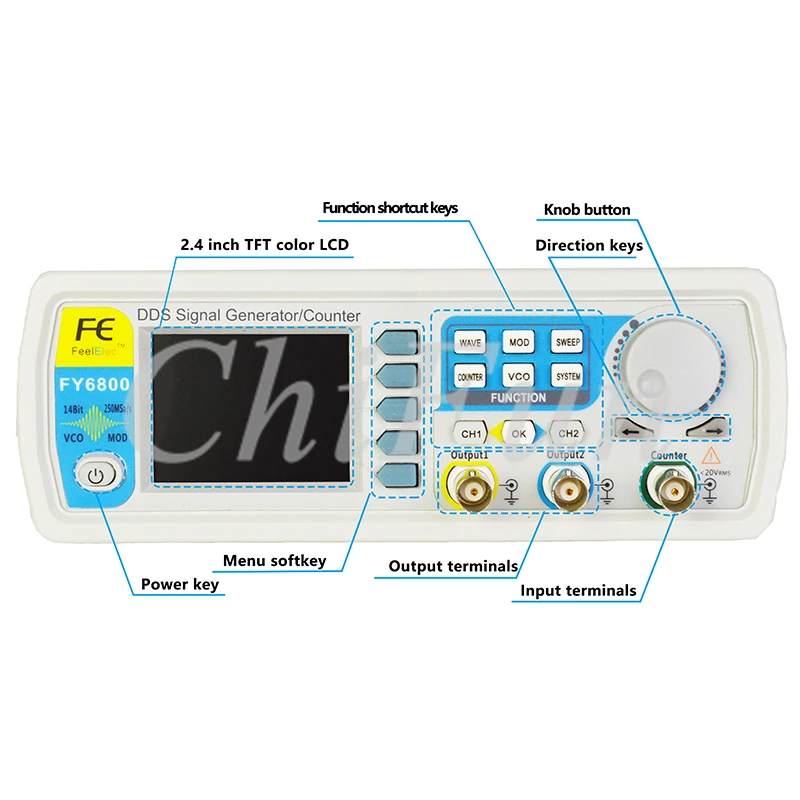

U2,4 дюймов TFT цветной ЖК-дисплей с 320 × 240 разрешением, Отображение параметров и графика двух каналов одновременно.

UВ инструменте используется 14-разрядный высокоскоростной D/A конвертер чип (5Vpp ошибка вывода quantization менее 1МВ), 250MSa/s выборка, 14 битов вертикального разрешения.

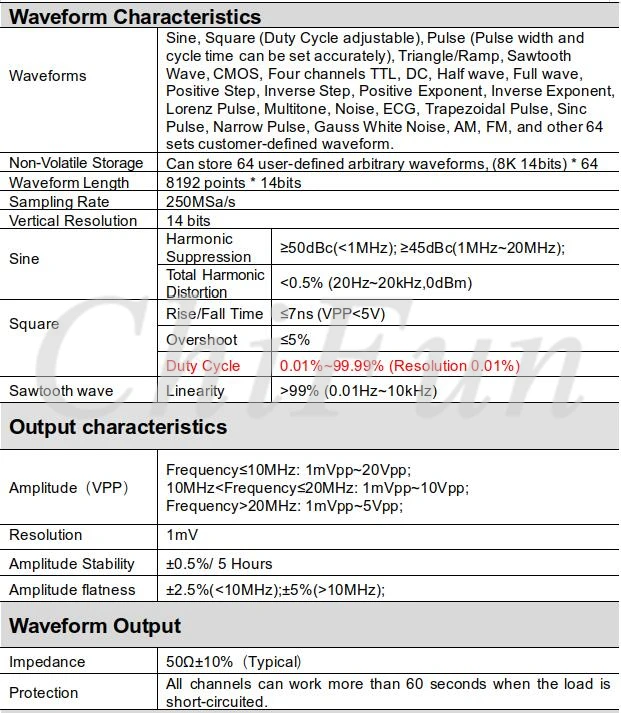

UМожет выводить до 97 групп функций/произвольной формы, содержит 33 группы предустановленных волноводов и 64 групп пользовательских волноводов. Предустановленные волноводы: синусоидальный, квадратный (рабочий цикл регулируется), пульс (ширина импульса и время цикла можно установить точно), треугольник/пандус, CMOS (0 ~ 10 В), четыре канала ttl, экспоненциальный подъем, экспоненциальное падение, шум, ЭКГ, ДК и др.

UВозможность хранить 64 файлов данных произвольной формы, каждый из которых составляет глубину памяти сигнала 8192Точки* 14 бит;

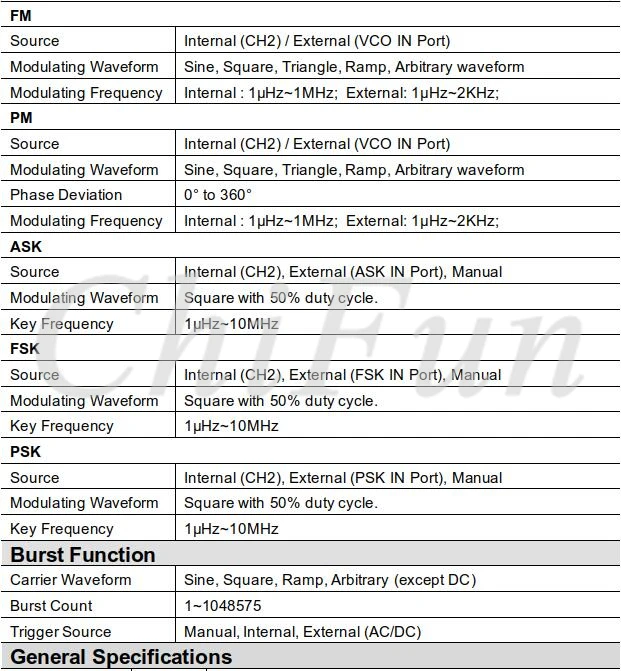

UРазличные типы модуляции: AM, FM, PM, ASK, FSK и PSK modulation.

UФункция развертки: он может развертывать 4 свойства сигналов, включая частоту, амплитуду, смещение и рабочий цикл;Он имеет линейную и лOgarithmДва развертки типов; 0.01S ~999,99 sSПлачут время; Вверх, вниз и круглые поездки развертки направления.

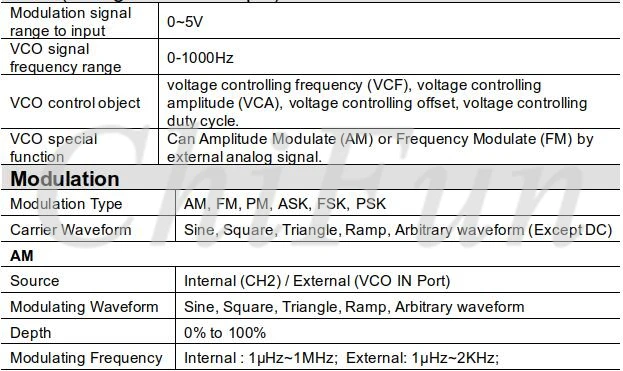

UГУН Функция(Напряжение Управление Выход): Может быть достигнут при помощи внешнего входного сигнала: регулятор напряжения, контролирующая амплитуду напряжения, управление напряжением, контрольным циклом контроля напряжения иШИМ модуляции.

UВзрывВыходФункция: Есть инструкцияТриггер, Внутренний триггер CH2, и внешний триггер для ваших вариантов. Он может выводить1 ~ 1048575 импульсных поездов.

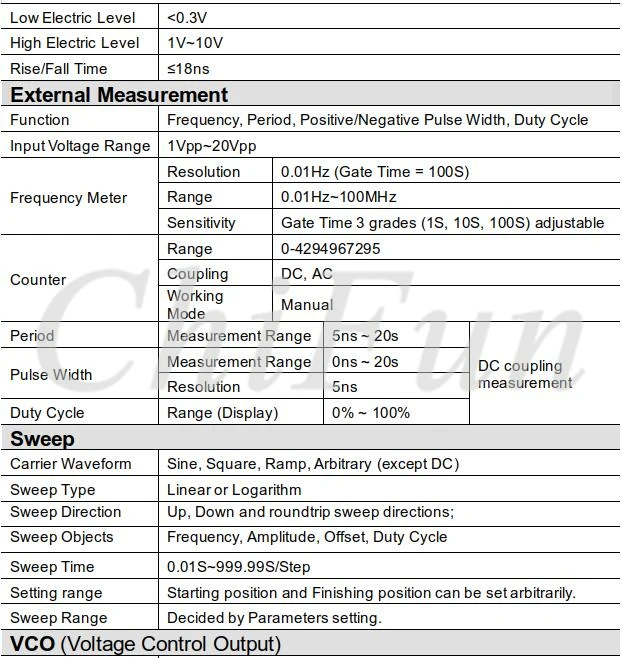

U100 м Частота частоты метр: он может измерять частоту, период, ширина импульса и рабочий цикл. Макс. Частота работоспособность составляет 100 мГц и мин. Частота работоспособность составляет 0,01 Гц.

UФункция счетчика: Он имеет 2 режима соединения, включая соединение постоянного тока и сетевое соединение. Этот дизайн может решитьInaccuraCy проблема АС сцепка.

UСтандартные двойные полноценные функциональные каналы, эквивалентные двум независимым генераторам.

UКанала синхронизации Функция: Поддерживает копию формы и копию состояния между каналами.

UПоддержка двух или более генераторов сигнала, подключенных к достижению многоканального вывода, максимальная поддержка 16-каналов синхронного вывода, фаза между каждым каналом может быть скорректирована.

UТочно регулировать фазы двух каналов, Точность может быть 0.01°.

UМинимальное разрешение амплитуды может быть до 1 мВ.Диапазон амплитуды составляет 0 ~ 20Vpp.

UСрок службы каждого канала может быть скорректирован01%-99,99%, Регулировка разрешения составляет 0.01%.

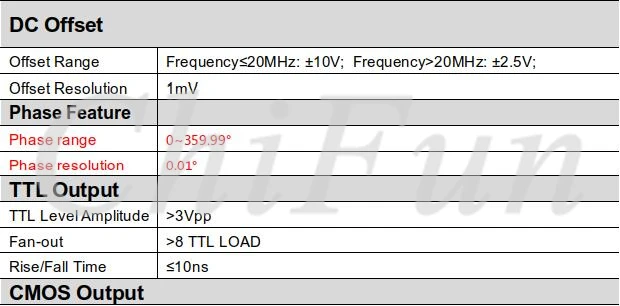

U-10В ~ + 10 В DC функция смещения. Разрешение 0,001 В.

UФункция сохранения:Он может сэкономить 20 компл.User-Задайте параметры и можете быть загружены в любое время.

UCOmmunicating функция:Все функции может бытьУправляемыйПрограмма ПК и протокол связи открыты для вторичного развития.

UВыходная защита от короткого замыкания:Все каналы могут работать более 60 секунд, когда нагрузка коротка-замыкается.

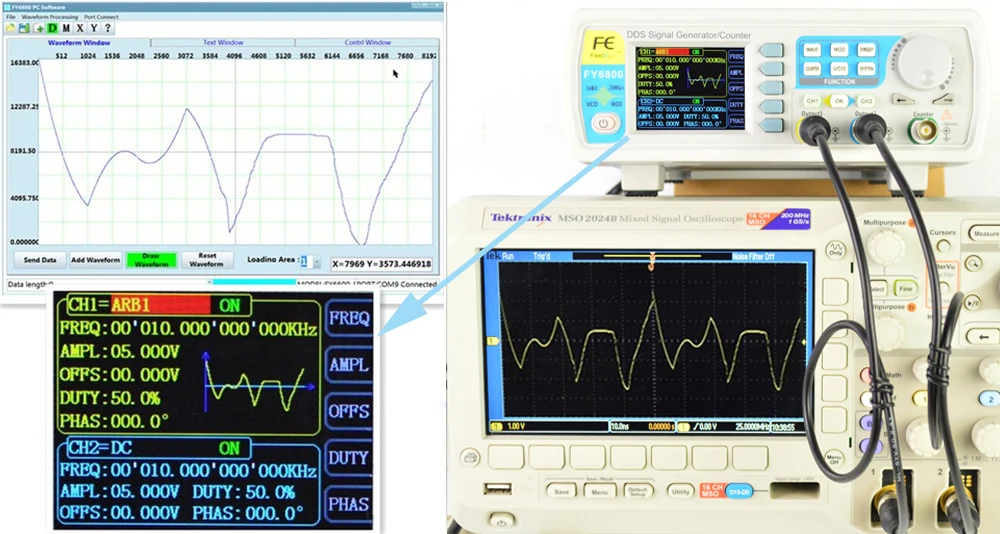

UПредоставьте мощный инструмент для редактирования ПК. Он поддерживает корректное редактирование сигналов и визуальное управление различными показателями параметров.

UМожетВыберитеНаш FYA2000SСерии или FPA1000 серииУсилитель мощности на выход 20 Вт~ 100 ВтСигнал В постоянного тока10Ширина МГц без каких-либо искажений.

Описание продукта:

Преимущество

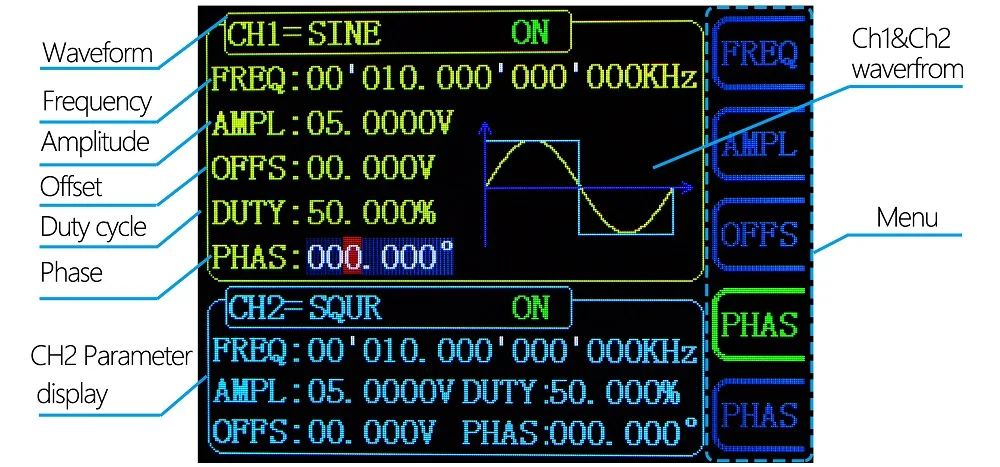

1. интерфейс пользователя FY6800 отображает параметры и волноводы двух каналов одновременно. Каждая функция имеет отдельный пользовательский интерфейс, другое содержимое будет отображаться при включении различных функций.

2. в инструменте используется 14-разрядный высокоскоростной D/A конвертер чип (5Vpp ошибка вывода quantization менее 1МВ), 250MSa/s выборка, 14 битов вертикального разрешения.

3.Возможность хранить 64 файлов данных произвольной формы, каждый из которых составляет глубину памяти сигнала 8192Точки* 14 бит;

4. Различные типы модуляции: AM, FM, PM, ASK, FSK и PSK modulation.

5. Функция VCO (контроль напряжения).

6. Минимальная амплитуда вывода составляет 1МВ, минимальная Амплитудная разрешение может быть до 1МВ.

7. Точно регулировать фазы двух каналов, точность может быть 0.01°.

8. Срок службы каждого канала можно регулировать отдельно. Точность может быть 0.01%.

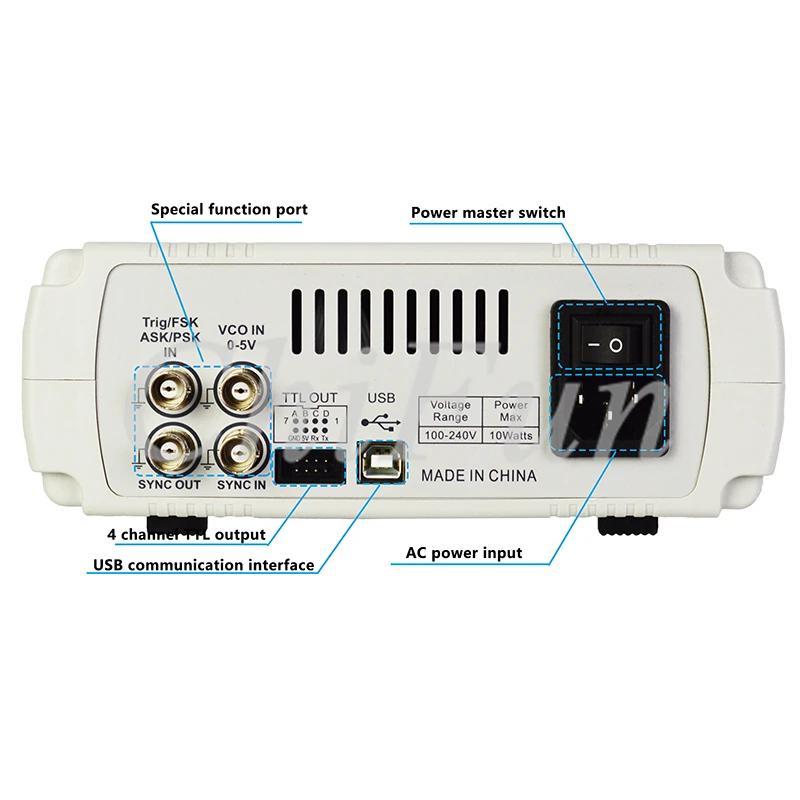

9. 4 канала ttl выход

10. Простой в использовании, мощный ПК программное обеспечение

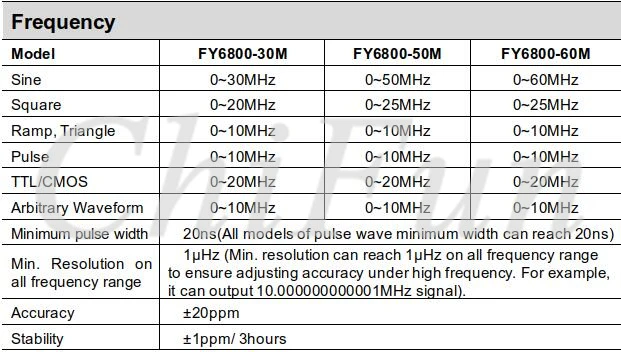

Технические Параметры

Если не указано, все спецификации могут быть гарантированы при соблюдении следующих двух условий.

LГенераторПрошел самоосмотр.

LГенератор работает непрерывно в течение не менее 30 минутПри указанной температуре (18℃~ 28℃).

Все спецификации гарантированы, если только они не обозначены «типичными»
