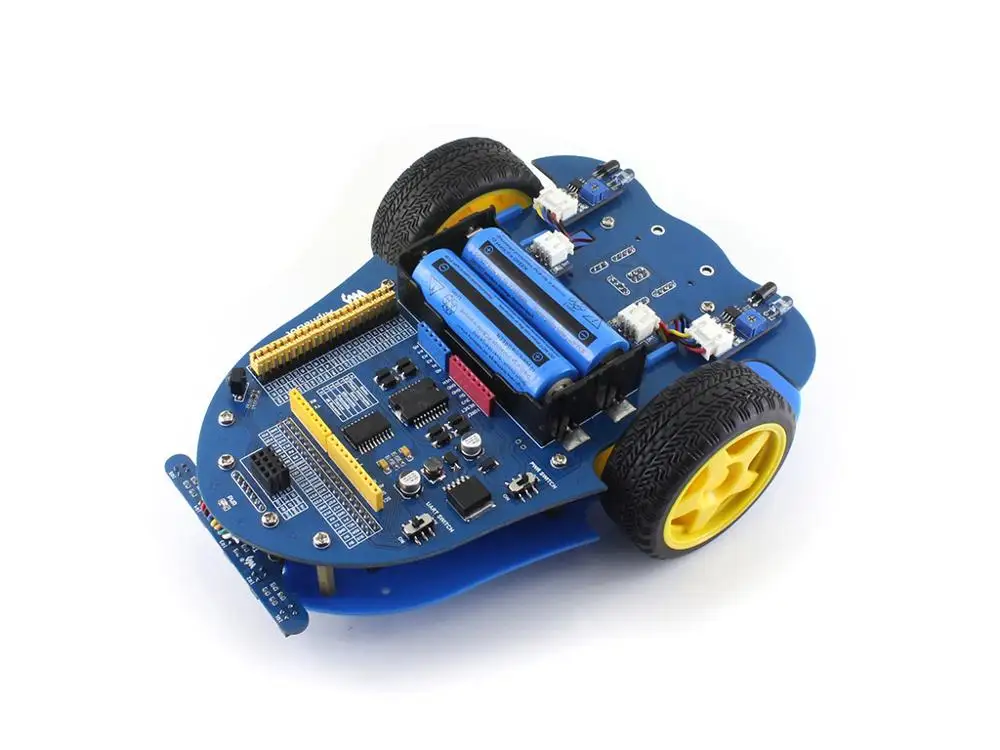

Набор для сборки робота в виде алфавита Waveshare умный автомобильный комплект



Описание продукта:

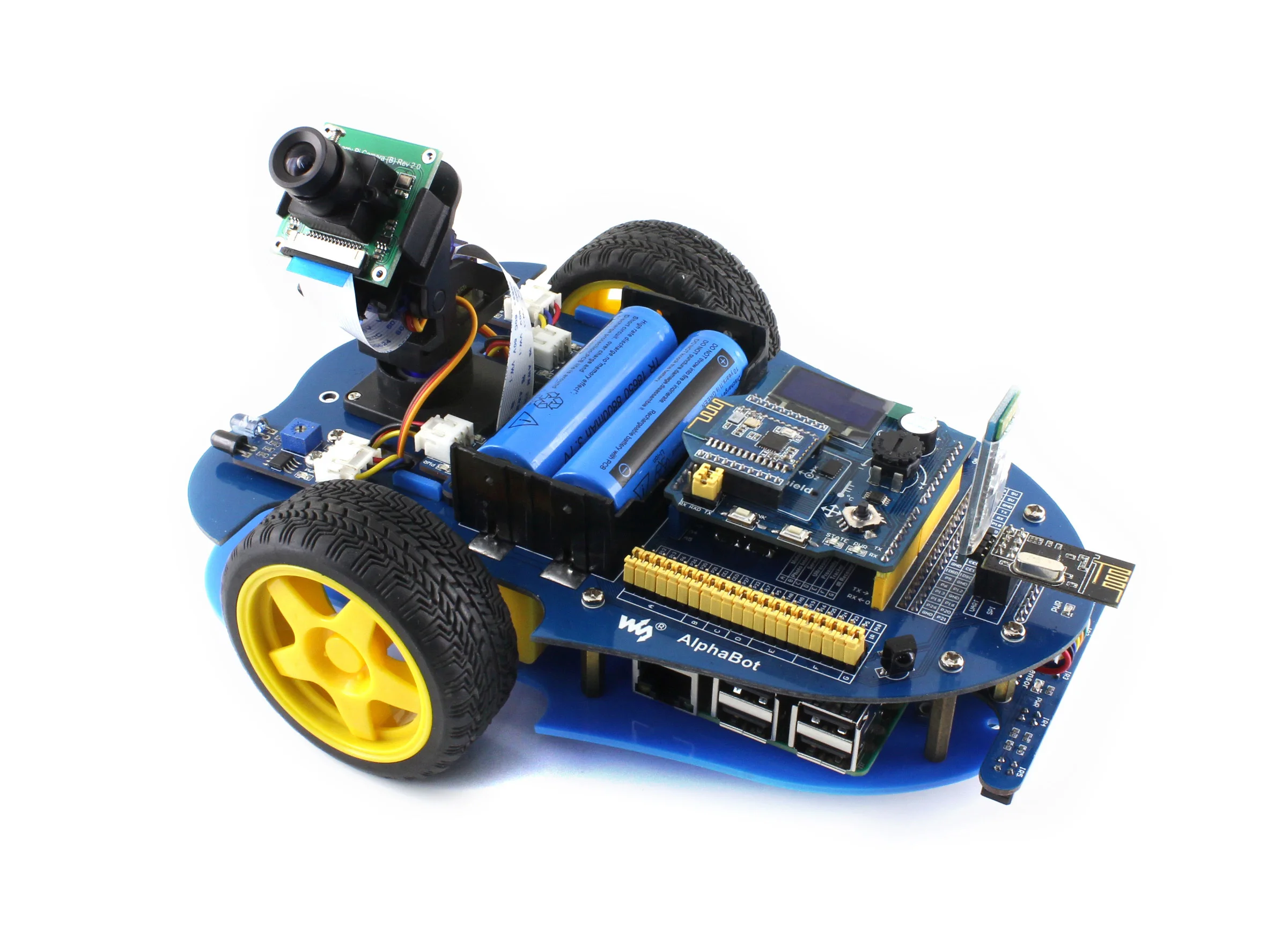

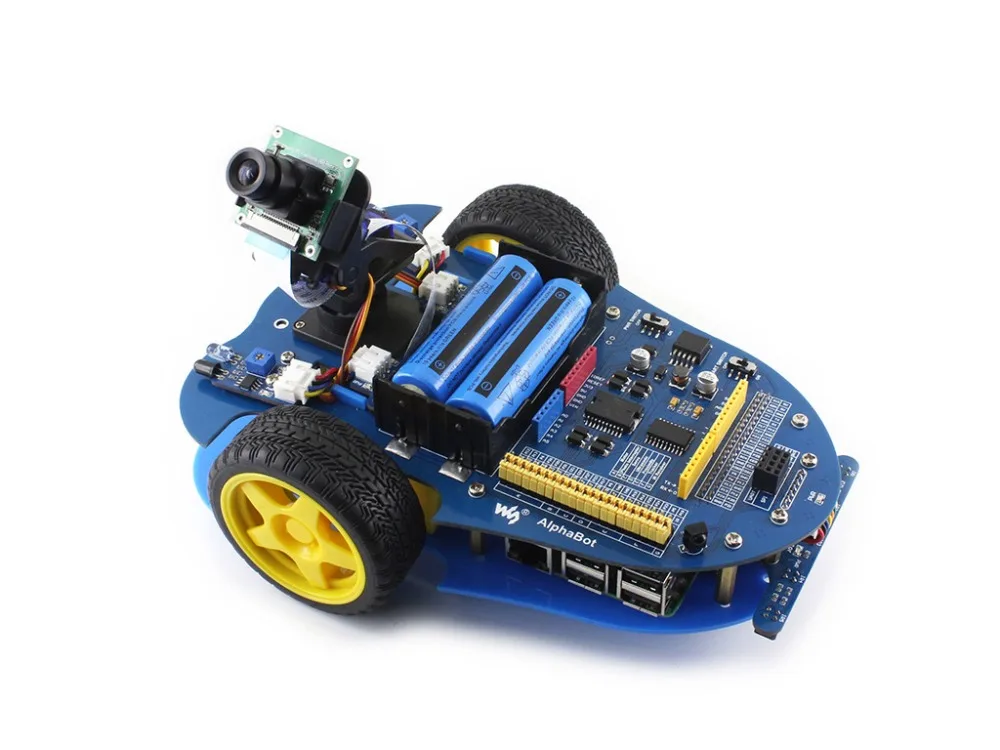

Raspberry Pi robot building kit: Raspberry Pi 3 Model B + и AlphaBot и камера Обзор

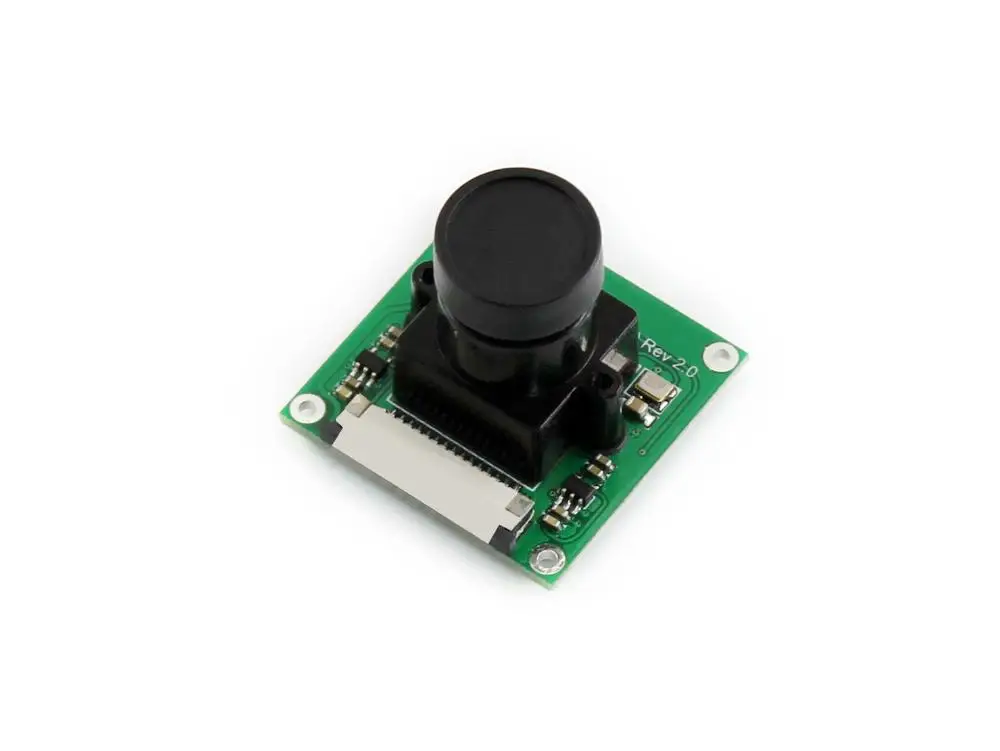

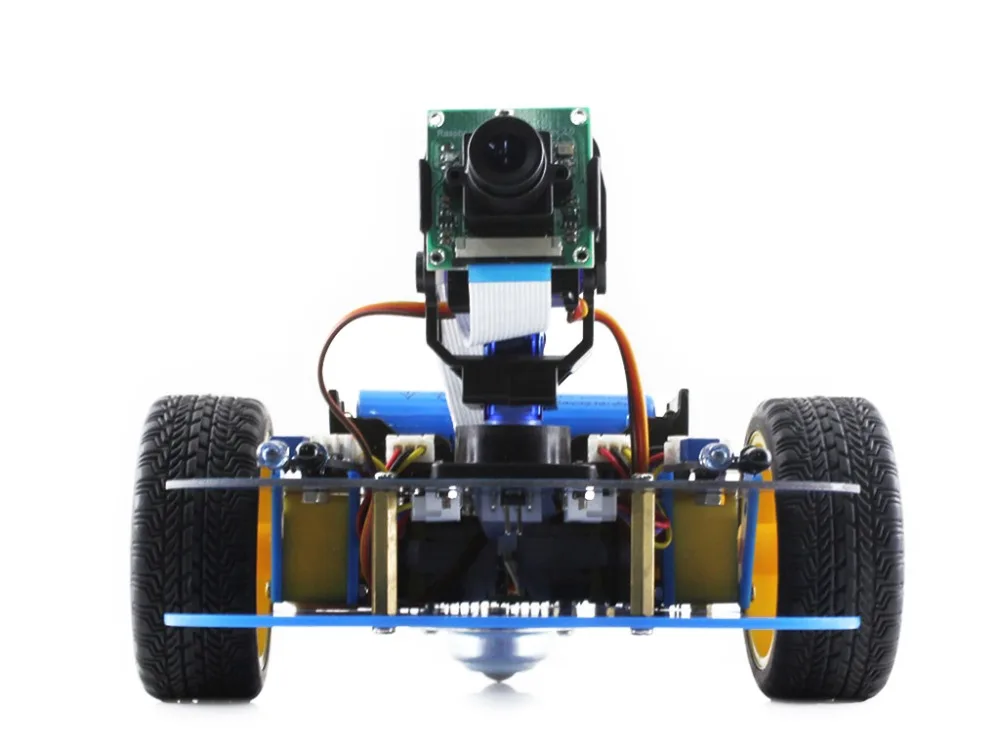

Этот комплект поставляется с роботизированной платформой Raspberry Pi 3 Model B +, AlphaBot (Отслеживание линии, предотвращение препятствий, измерение скорости, ИК-контроль) и камерой (с сервоприводом и 2 головкой сковороды).

Благодаря модулям в комплекте вы можете быстро начать работу с роботизированной разработкой, такой как отслеживание линии, предотвращение препятствий, ИК-пульт дистанционного управления и видеомониторинг через сеть и т. д. Более того, благодаря богатым Raspberry Pi с открытым исходным кодом и модульному дизайну AlphaBot, вы узнаете, как продлить и переделать, И, наконец, создайте своего собственного робота Raspberry Pi.

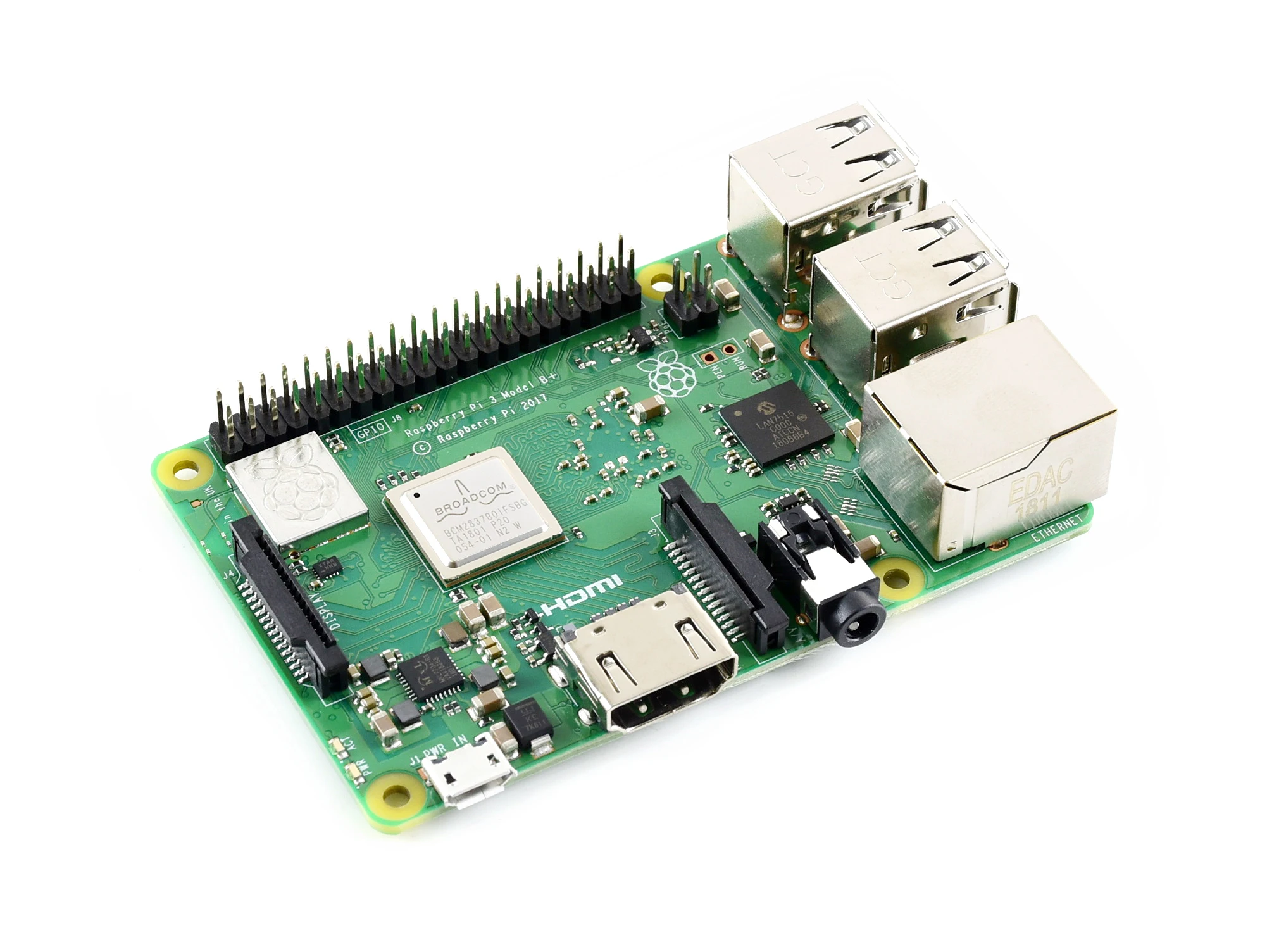

Raspberry Pi 3 Model B + Технические характеристики

Broadcom BCM2837B0, Cortex-A53 (ARMv8), 64-разрядная SoC @ 1,4 ГГц 1 ГБ LPDDR2 SDRAM (синхронное динамическое ОЗУ) 2,4 ГГц и 5 ГГц IEEE 802,11. b/g/n/ac, беспроводная ЛВС, Bluetooth 4,2, BLE Gigabit Ethernet через USB 2,0 (максимальная пропускная способность 300 Мбит/с) Расширенный 40-контактный GPIO header Полноразмерный HDMI 4 порта USB 2,0 Порт камеры CSI для подключения камеры Raspberry Pi Порт DSI для подключения сенсорного экрана Raspberry Pi 4-полюсный стереовыходной и композитный видеопорт Порт Micro SD для загрузки операционной системы и хранения данных 5V/2.5A DC вход питания Поддержка Power-over-Ethernet (PoE) (требуется отдельная шляпа PoE)

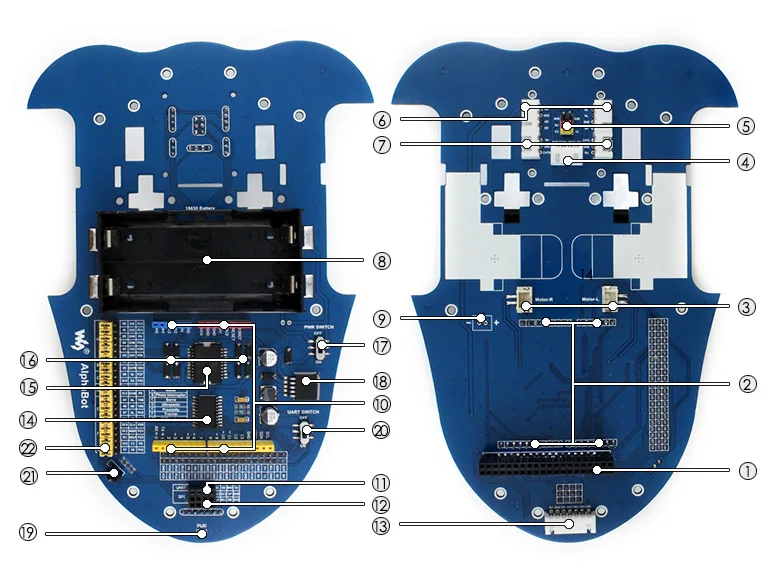

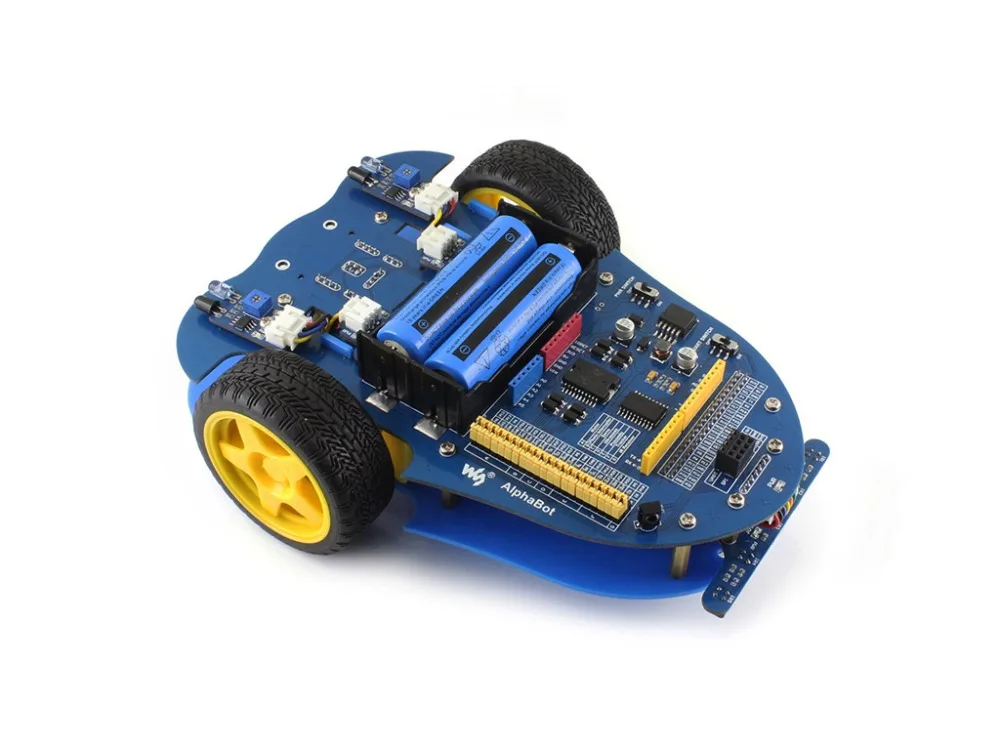

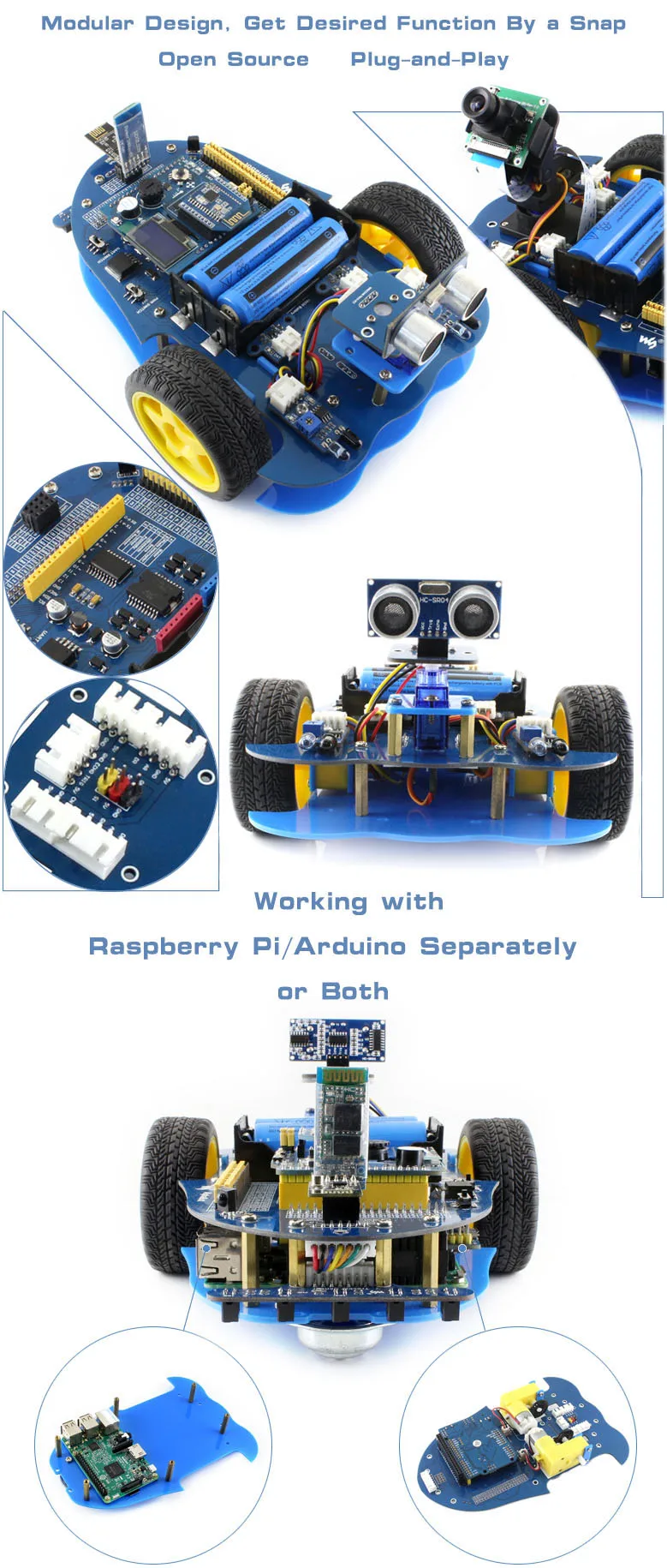

AlphaBot Особенности Raspberry Pi/Arduino интерфейсы, работает с одним отдельно, или оба Удлинительный заголовок Arduino, ПОДДЕРЖКА Arduino shields Модульная конструкция, модули plug-and-play, такие как отслеживание линии, предотвращение препятствий, измерение скорости и т. д. устраняют проблемы с подключением беспорядочных проводов. LM298P драйвер двигателя с диодной защитной схемой, больше безопасности LM2596 постоянное напряжение, обеспечивает стабильную мощность 5 В для Raspberry Pi/Arduino TLC1543 AD чип сбора, позволяет Pi использовать аналоговые датчики Что на материнской плате AlphaBot

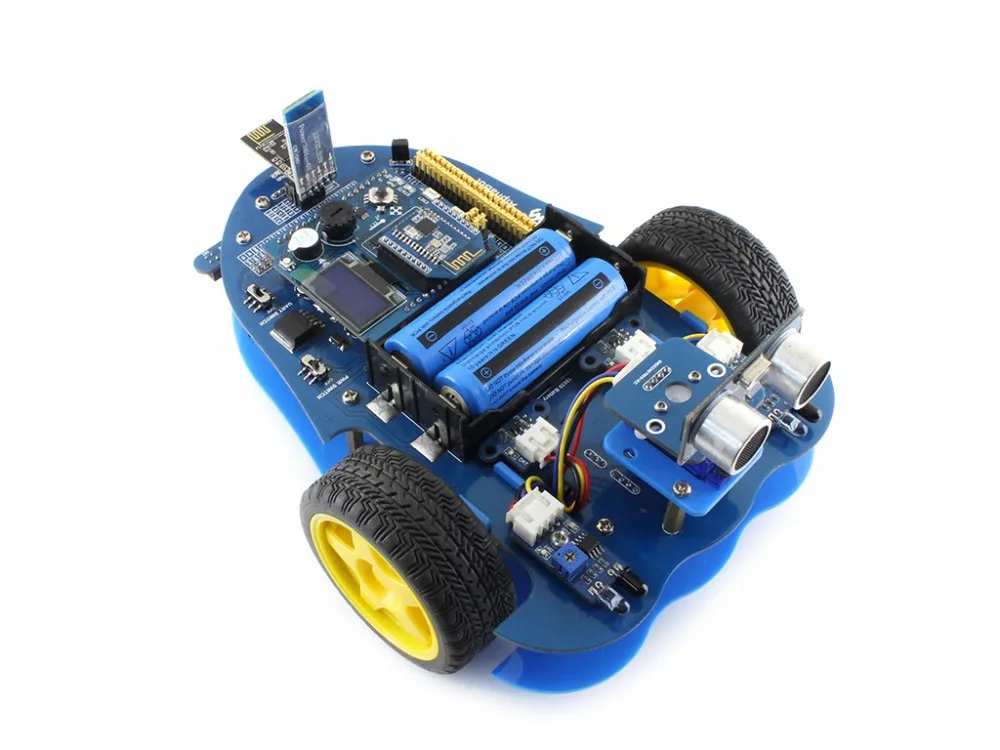

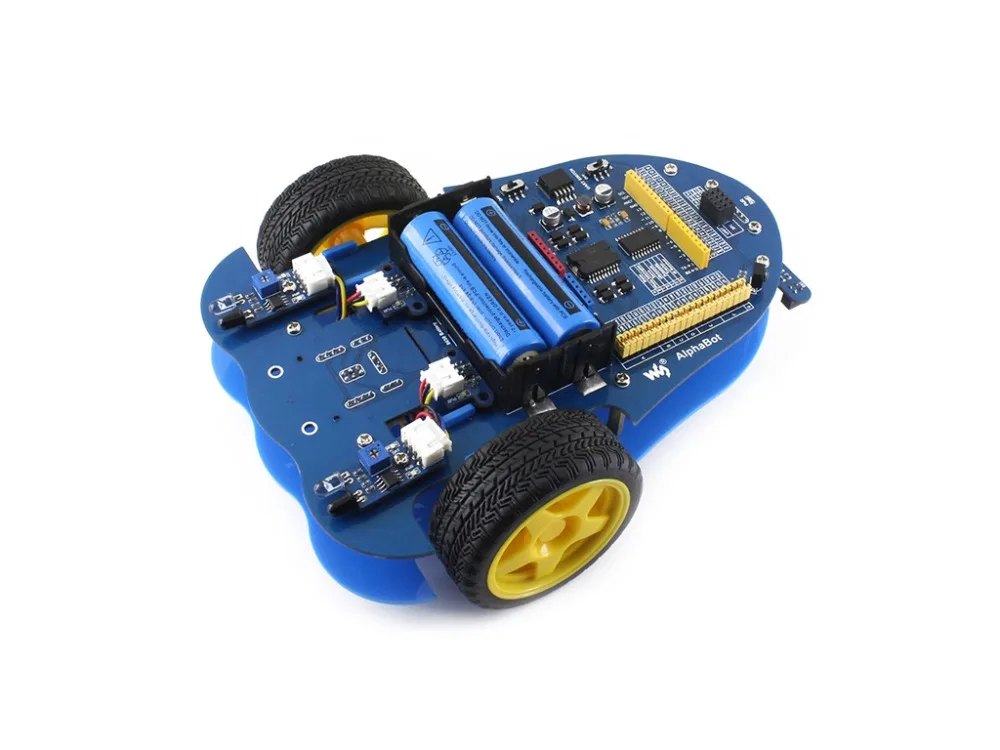

Raspberry Pi (дюймы):Для подключения Raspberry Pi Arduino интерфейс:Для подключения Arduino Интерфейс мотора Ультразвуковой Модуль интерфейса Серво Модуль интерфейса Модуль обхода препятствий интерфейс Скорость измерительный интерфейс Батарея Патрон лампы:Поддерживает 18650 батареи Резервный вход питания (не спаянный):Для подключения другого внешнего источника питания Arduino расширительный разъем:Для подключения Arduino щиты UART интерфейс:Для подключения модуля Bluetooth, для дистанционного управления роботом через Bluetooth SPI интерфейс:Для подключения беспроводного модуля NRF24L01 Линия отслеживания модуль интерфейса TLC1543:10-битная объявление приобретения чип, позволяет Pi использовать аналоговые датчики LM298P:Двухканальный мостовой двигатель с чипом драйвера, до 2 а тока Анти-обратный диод Мощность переключатель LM2596:5V регулятор Мощность индикатор UART переключатель:Включите, чтобы включить последовательную связь между Raspberry Pi и Arduino ИК-приемником:Управляйте роботом удаленно через инфракрасный Raspberry Pi/Arduino выбор:Выберите Raspberry Pi или Arduino для управления периферийными устройствами робота Фото

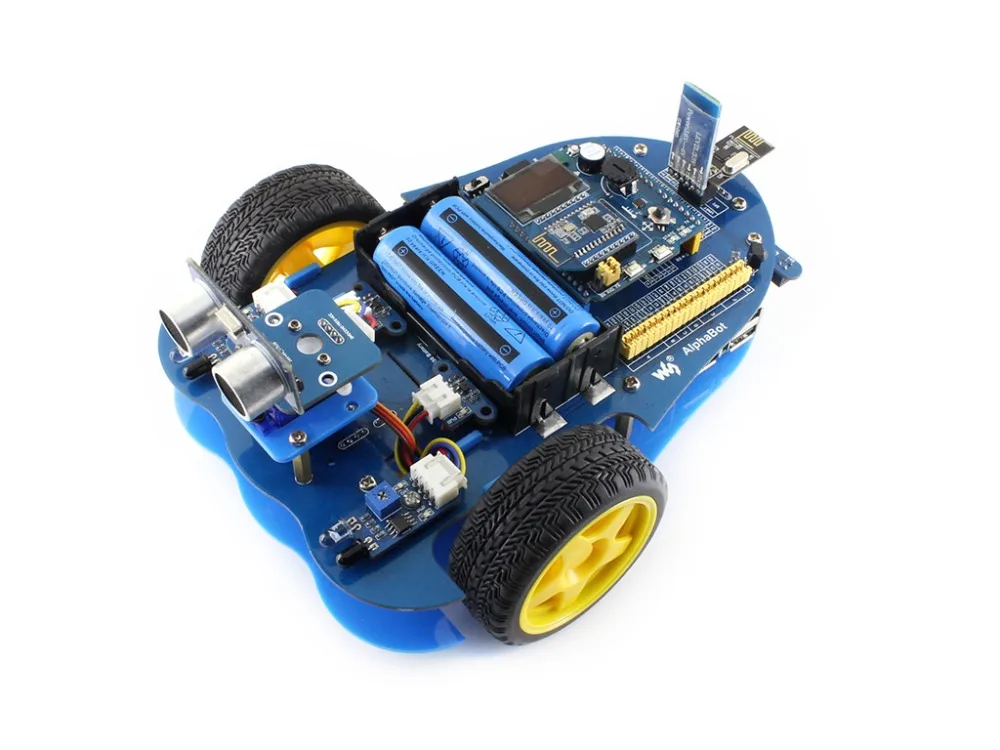

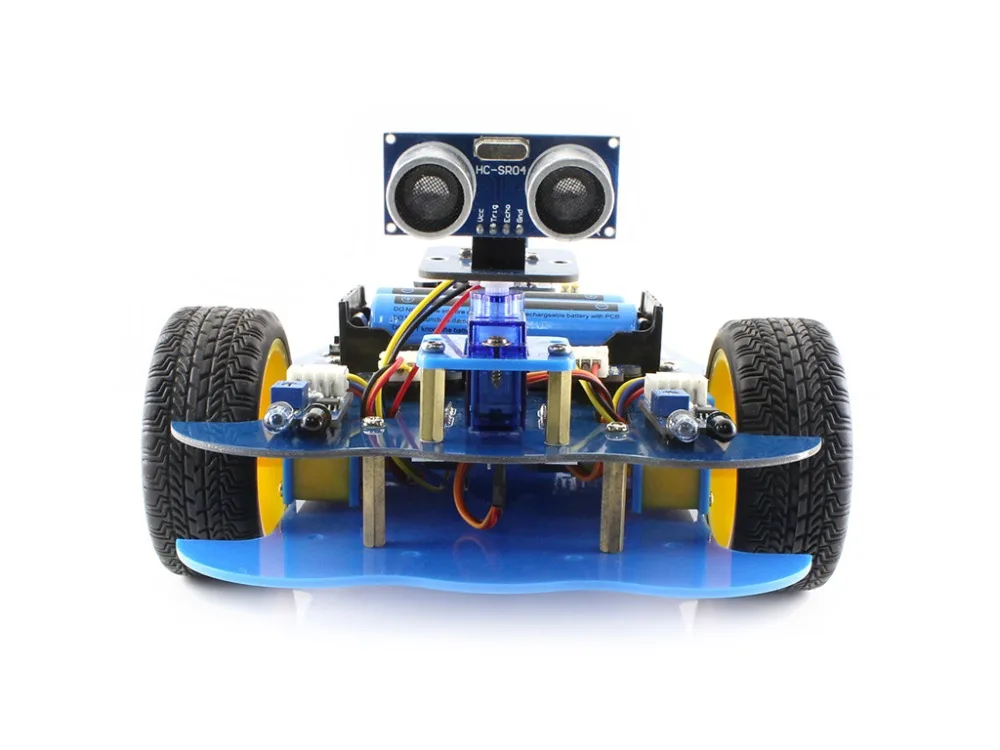

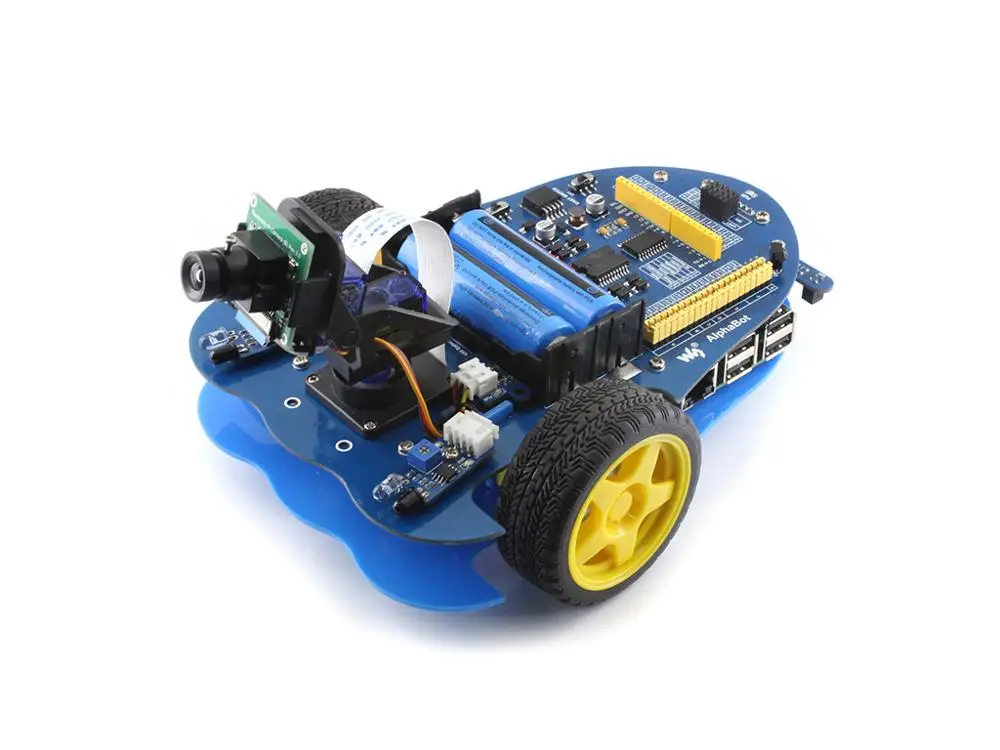

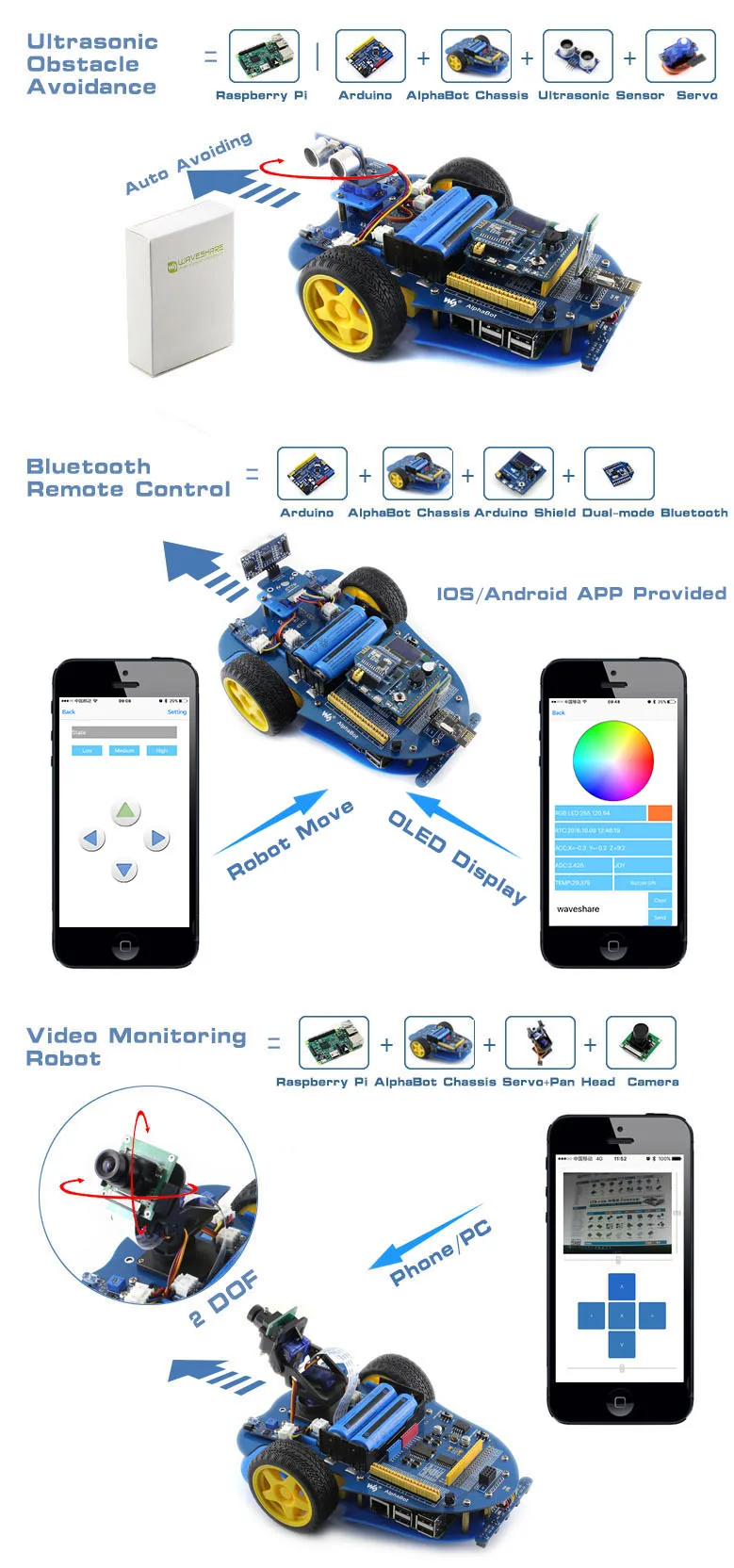

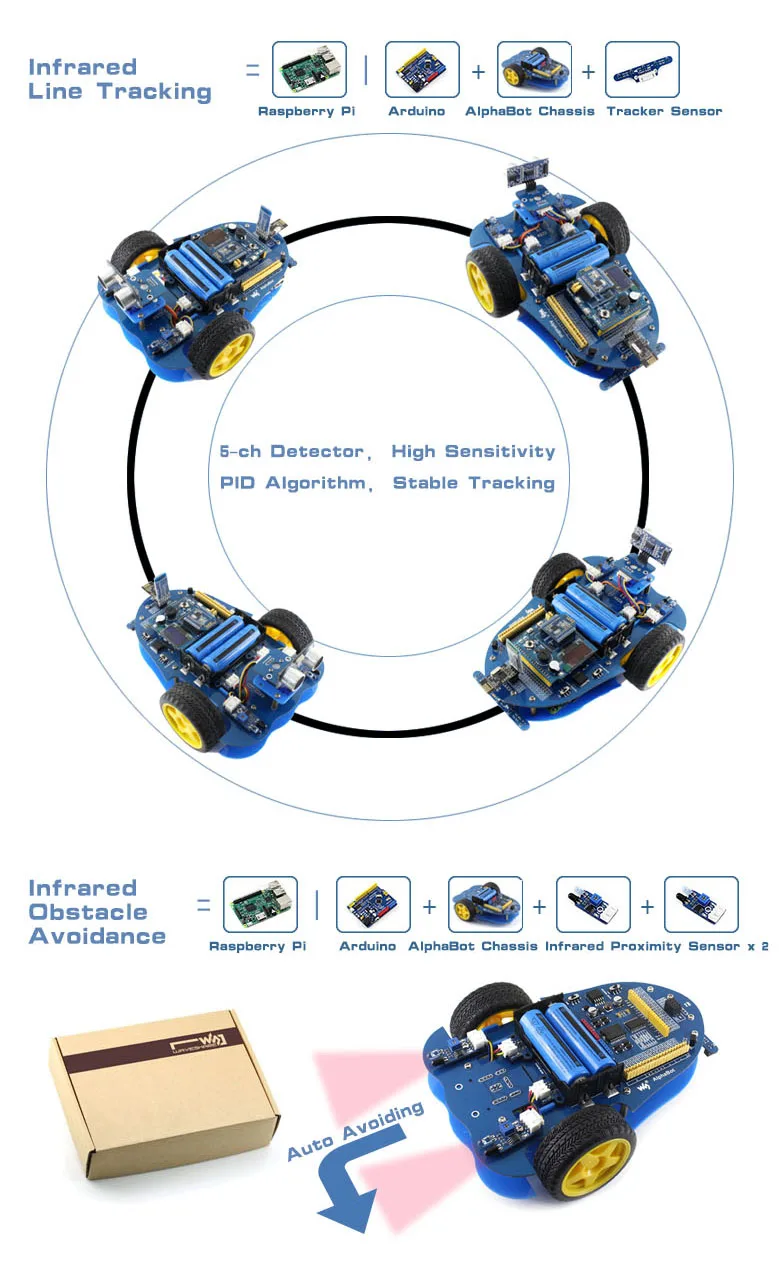

Примеры

Примечание: фотографии только для справки, другие платы/модули/аксессуары не включены в цену.

Развития ресурсы

Вики:Www.wav eshare.com/wiki/AlphaBot

Гид по выбору Посылка содержание Продукты Предмет Описание продукта: AlphaBot AlphaBot-Ar-Basic AlphaBot-Ar-Bluetooth AlphaBot-Pi Acc Pack Alphabot-пи AlphaBot-Pi3 B + Raspberry Pi 3 Model B Raspberry Pi 3 Model B         √   Raspberry Pi 3 Model B + Raspberry Pi 3 Model B +           √ UNO плюс Улучшенная Плата управления, Совместимость с Arduino    √ √          AlphaBot комплект ходовой части Материнская плата, колеса, драйверы и т. Д. √ √ √ √ √ √ Трекер Сенсор Линия отслеживания модуль √ √ √ √ √ √ Фотопрерывателя Сенсор Модуль измерения скорости (2 шт.) √ √ √ √ √ √ Инфракрасный датчик приближения Сенсор Модуль обхода препятствий (2 шт.) √ √ √ √ √ √ ИК-пульта дистанционного управления Удаленное управление робот √ √ √ √ √ √ SG90 Сервопривод    √ √ √ √ √ Ультразвуковой датчик Ультразвуковое Предотвращение препятствий, измерение расстояния    √ √          Аксессуар щит Дополнительные аксессуары, Совместимость с Arduino       √          Двойной режим Bluetooth Двухрежимный модуль Bluetooth       √          Камера RPi (B) Raspberry Pi камера, регулируемый фокус          √ √ √ Карта Micro SD 16 Гб Sd-карта Miro 16 ГБ, класс 10          √ √ √ Адаптер питания 5V 3A Обеспечивает питание 5 В 3 А, разъем micro USB          √ √ √

Примечание:
AlphaBotТребуется Плата управления, Arduino или Raspberry Pi, если у вас нет одной руки, пожалуйста, рассмотрите другие наборы, в которые входит плата управления.
AlphaBot-Pi Acc PackТребуется плата управления Raspberry Pi, если у вас нет одного в руке, пожалуйста, рассмотрите Комплект «все в одном»:Alphabot-пи, AlphaBot-Pi3 B +



Посылка содержание

Вес:0,606 кг

AlphaBot Стандартный

Примечание: для работы этого продукта требуется два аккумулятора 18650, которые не входят в комплект и должны быть приобретены отдельно.

AlphaBot материнская плата x1 Трекер Сенсор x1 Фотопрерывателя Сенсор x2 Инфракрасный датчик приближения Сенсор x2 Мотор с коробкой передач 2 шт x1 AlphaBot колеса 2 шт x1 AlphaBot акриловая шасси x1 Пластина крепления двигателя 4 шт. x1 Omni-direction wheel x1 20 слотов энкодер диск 2 шт x1 ИК-пульта дистанционного управления x1 XH2.54 4 см 4Pin 2 шт. x1 XH2.54 4 см 3Pin 2 шт. x1 XH2.54 4 см 7Pin x1 AlphaBot винты x1 Дополнительные детали в комплекте Raspberry Pi 3 Model B + x1 Камера RPi (B) x1 SG90 servo x2 2 DOF панорамирование и наклон комплект x1 15PIN FFC 25 см x1 Карта Micro SD 16 Гб x1 Мощность адаптер США стандарт 5V/3A micro x1 Считыватель карт Micro SD x 1(Бесплатно) Разъем USB типа A для кабеля micro B x1
