Waveshare 600x448 5 83 дюймов E Ink дисплей шляпа для Raspberry Pi желтый/черный/белый три цвета SPI

  Описание 600x448, 5,83 дюймов E-Ink дисплей шляпа для Raspberry Pi, желтый/черный/белый три цвета, SPI интерфейс Обзор

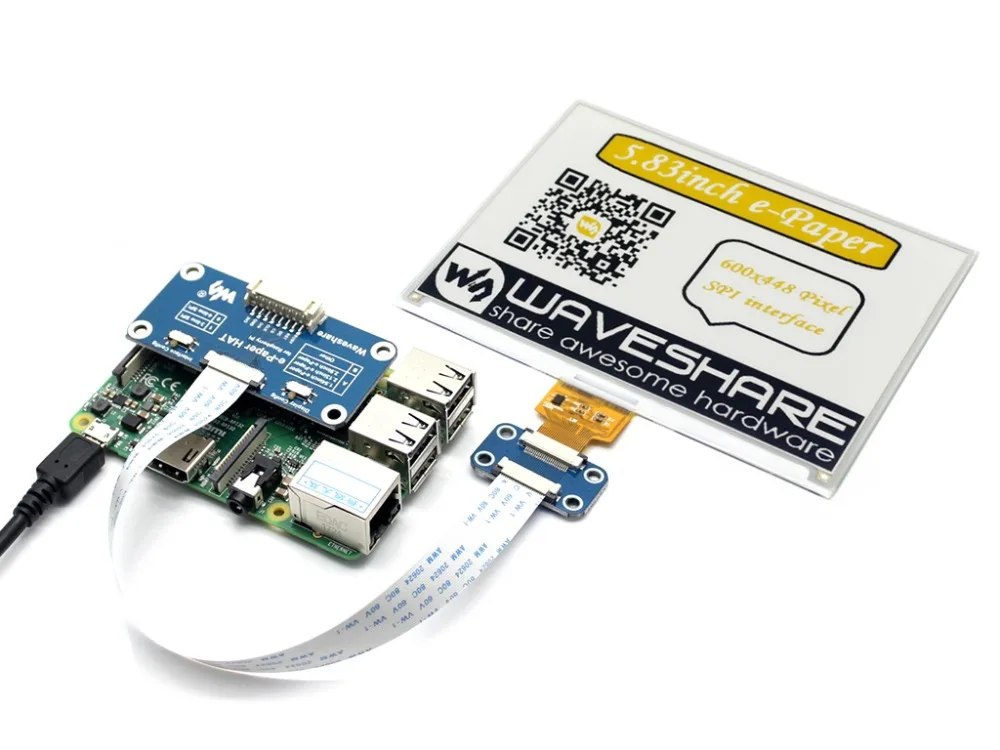

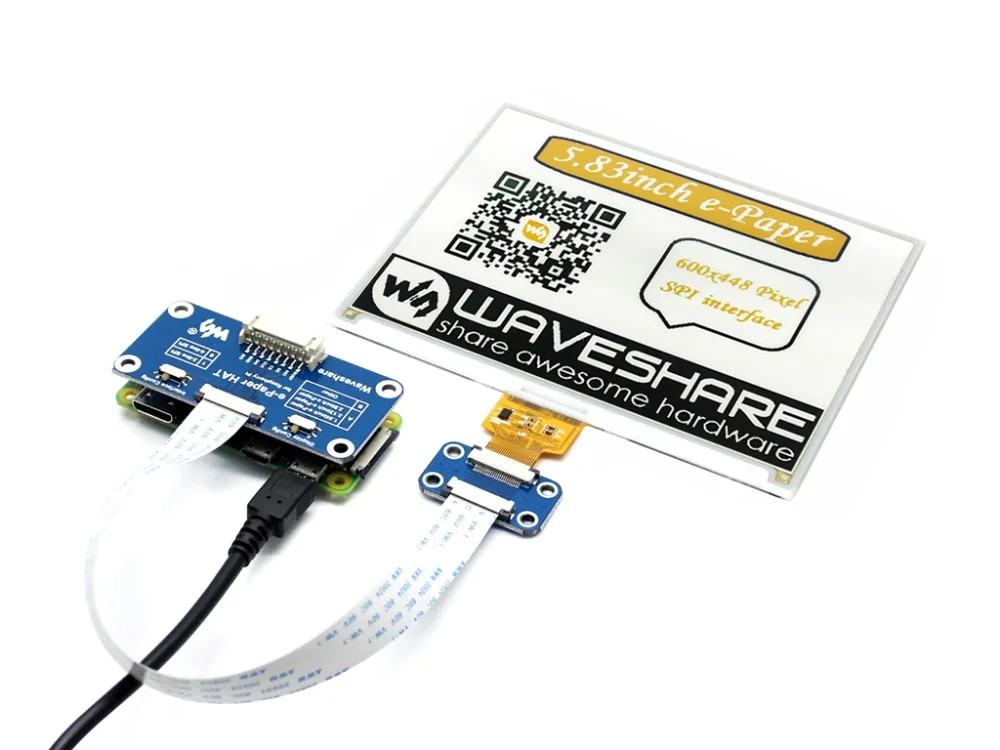

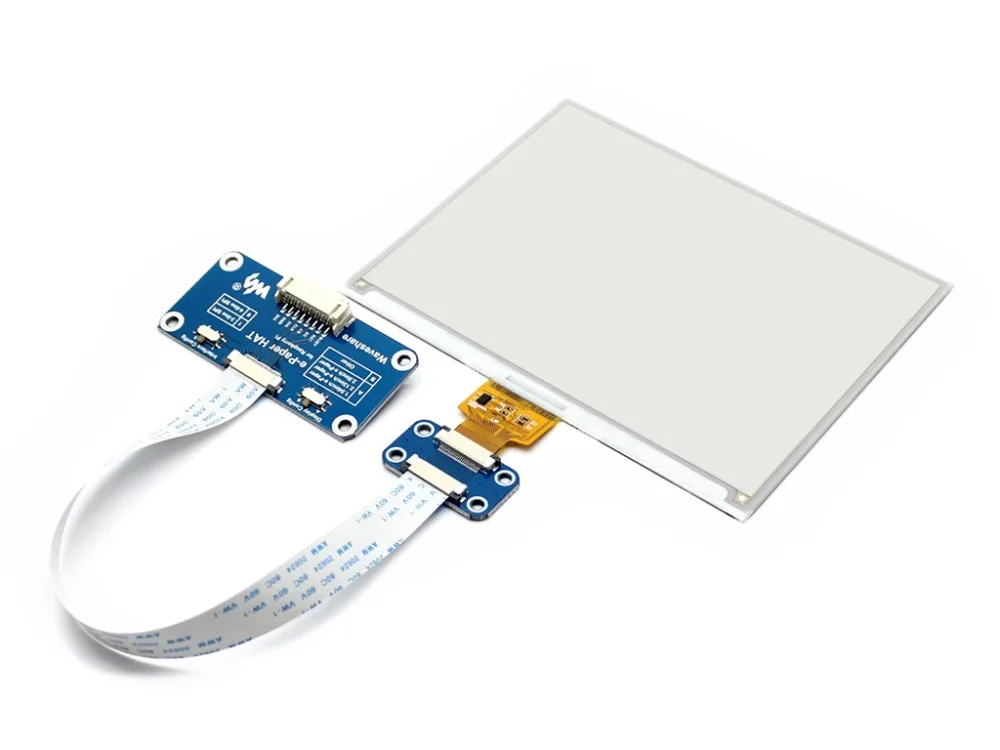

Это E-Ink display HAT для Raspberry Pi, 5,83 дюйма, разрешение 600x448, со встроенным контроллером, общаясь через SPI интерфейс, поддерживает желтый, черный, и белый трехцветный дисплей.

Из-за таких преимуществ, как сверхнизкое энергопотребление, широкий угол обзора, четкий дисплей без электричества, это идеальный выбор для таких приложений, как этикетка полки, промышленный инструмент и так далее.

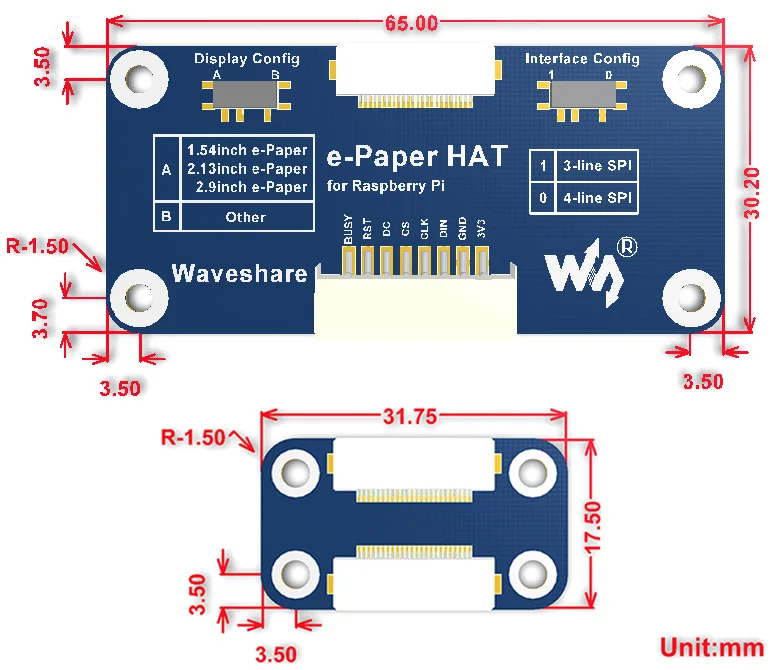

Особенности Нет подсветки, держит отображение последнего содержимого в течение длительного времени даже при отключении питания Ультра низкое энергопотребление, в основном мощность требуется только для освежения Совместим с Raspberry Pi Zero/Zero W/Zero WH/2B/3B/3B +, Jetson Nano Интерфейс SPI, для подключения к другим платам контроллера, таким как Raspberry/Arduino/Nucleo и т. д. Поставляется с ресурсами разработки и руководством (примеры для Raspberry Pi/Jetson Nano/Arduino/STM32) Технические характеристики Рабочее напряжение: 3,3 В ~ 5 В Интерфейс: SPI Размер контура: 125,40 мм × 99,50 мм Размер дисплея: 118,80 мм × 88,26 мм Точка шаг: 0,198 × 0,197 Разрешение: 600 × 448 Цвет дисплея: желтый, черный, белый Серый уровень: 2 Время полного обновления: 26 s Мощность обновления: 26,4 МВт (typ.) Мощность в режиме ожидания: <0,017 МВт Угол обзора:> 170 ° Интерфейс Символ Описание VCC 3,3 В ~ 5 В GND Наземный DIN SPI MOSI pin CLK SPI SCK pin CS Выбор чипа SPI, низкая активность Постоянный ток Выбор данных/команд (высокий для данных, низкий для команды) RST Внешний сброс, низкий уровень активности Занят Выход состояния работы, низкий уровень активности Размеры

Ресурсы для развития

Вики:Www.wav WAV (C) _

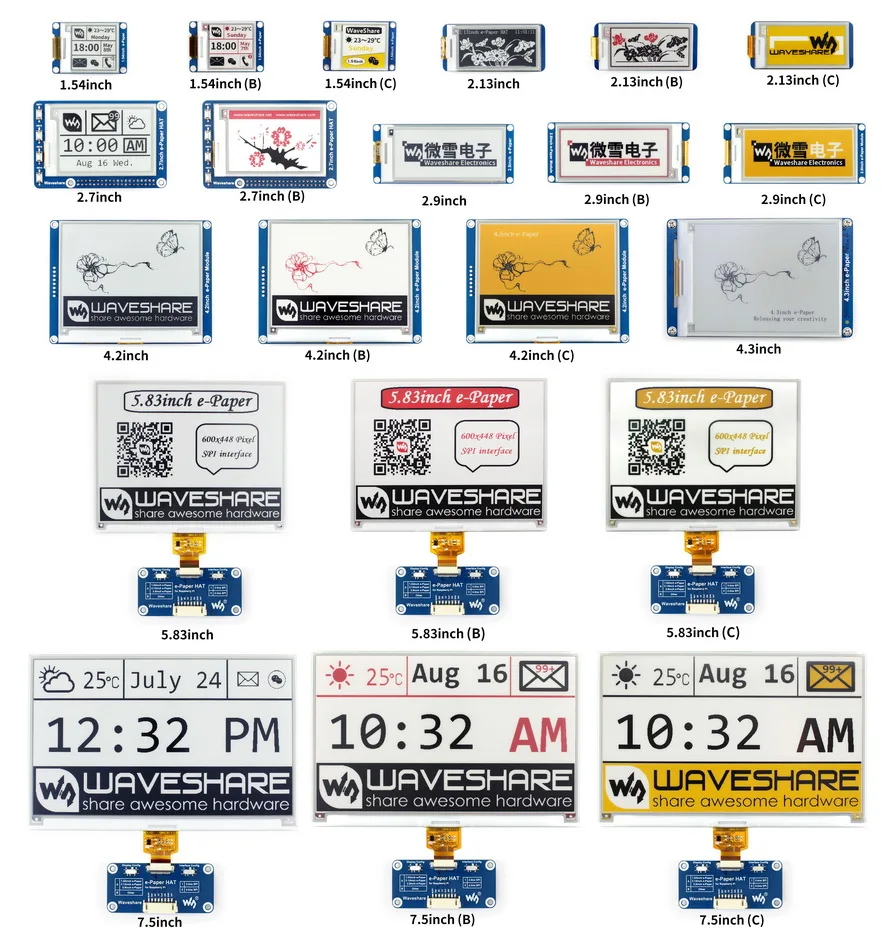

Руководство по выбору Номер детали Цвета Серый уровень Разрешение Размер дисплея (мм) Размер контура (мм) Время полного обновления (ов) Частичное обновление времени (ов) Интерфейс Pi заголовок1 1,54 дюймовый модуль электронной бумаги Черный, белый 2 200x200 27,60 × 27,60 48,0 × 33,0 2 0,3 SPI × 1,54 дюймовый электронный бумажный модуль (B) Красный, черный, белый 2 200x200 27,60 × 27,60 48,0 × 33,0 8 N/A SPI × 1,54 дюймовый электронный бумажный модуль (C) Желтый, черный, белый 2 152x152 27,51 × 27,51 48,0 × 33,0 27 N/A SPI × 2,13 дюймовый e-Paper HAT Черный, белый 2 250x122 48,55 × 23,71 65,0 × 30,2 2   0,3 SPI И radic; 2,13 дюймовый e-Paper HAT (B) Красный, черный, белый 2 212x104 48,55 × 23,71 65,0 × 30,2 15 N/A SPI И radic; 2,13 дюймовый e-Paper HAT (C) Желтый, черный, белый 2 212x104 48,55 × 23,71 65,0 × 30,2 15 N/A SPI И radic; 2,13 дюймовый e-Paper HAT (D) Черный, белый 2 212x104 48,55 × 23,71 59,2 × 29,2 2 0,3 SPI И radic; 2,7 дюймовый e-Paper HAT Черный, белый 2 264x176 57,29 × 38,19 85,0 × 56,0 6 N/A SPI И radic; 2,7 дюймовый e-Paper HAT (B) Красный, черный, белый 2 264x176 57,29 × 38,19 85,0 × 56,0 15 N/A SPI И radic; 2,9 дюймовый модуль электронной бумаги Черный, белый 2 296x128 66,89 × 29,05 89,5 × 38,0 2 0,3 SPI × 2,9 дюймовый электронный бумажный модуль (B) Красный, черный, белый 2 296x128 66,89 × 29,05 89,5 × 38,0 15 N/A SPI × 2,9 дюймовый электронный бумажный модуль (C) Желтый, черный, белый 2 296x128 66,89 × 29,05 89,5 × 38,0 15 N/A SPI × 4,2-дюймовый модуль электронной бумаги Черный, белый 2 400x300 84,80 × 63,60 103,0 × 78,5 4 N/A SPI × 4,2-дюймовый электронный бумажный модуль (B) Красный, черный, белый 2 400x300 84,80 × 63,60 103,0 × 78,5 15 N/A SPI × 4,2-дюймовый электронный бумажный модуль (C) Желтый, черный, белый 2 400x300 84,80 × 63,60 103,0 × 78,5 15 N/A SPI × 4,3-дюймовый модуль электронной бумаги UART Черный, белый 4 800x600 88,00 × 66,00 118,0 × 75,0 1,5 N/A UART × 5,83 дюймовый e-Paper HAT Черный, белый 2 600x448 118,8 × 88,26 125,4 × 99,5 3,5 N/A SPI И radic; 5,83 дюймовый e-Paper HAT (B) Красный, черный, белый 2 600x448 118,8 × 88,26 125,4 × 99,5 14 N/A SPI И radic; 5,83 дюймовый e-Paper HAT (C) Желтый, черный, белый 2 600x448 118,8 × 88,26 125,4 × 99,5 26 N/A SPI И radic; 7,5-дюймовая электронная бумажная шляпа Черный, белый 2 640x384 163,20 × 97,92 170,2 × 111,2 6 N/A SPI И radic; 7,5-дюймовая электронная бумажная шляпа (B) Красный, черный, белый 2 640x384 163,20 × 97,92 170,2 × 111,2 16 N/A SPI И radic; 7,5-дюймовая электронная бумажная шляпа (C) Желтый, черный, белый 2 640x384 163,20 × 97,92 170,2 × 111,2 16 N/A SPI И radic; Стандартный Raspberry Pi заголовок на модуле, допускается подключение к Pi напрямую, совместим сRaspberry Pi Zero/Ноль Вт/Zero WH/2B/3B/3B+

Содержимое упаковки

Вес:0,05 кг

5,83 дюймовая электронная бумага (C) x1 Шляпа водителя электронной бумаги x1 Набор винтов RPi (2 шт.) x1 PH2.0 20 см 8 pin x1
