600x448 5 83 дюйма E Ink дисплей Красного/черного/белого цвета платье с рукавом три цвет

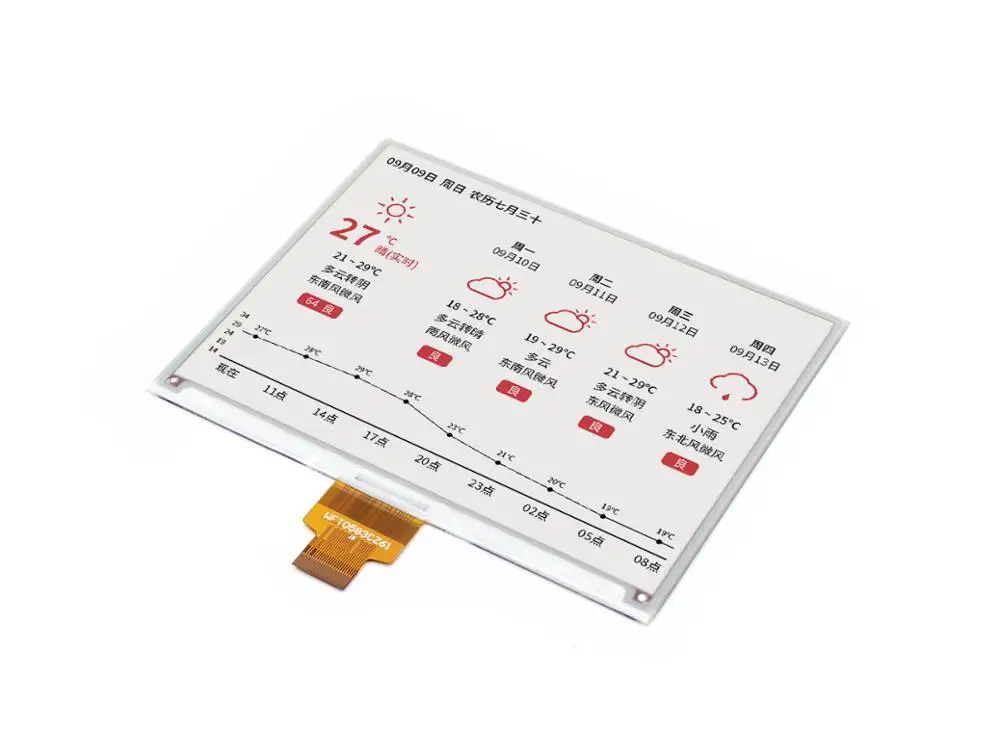

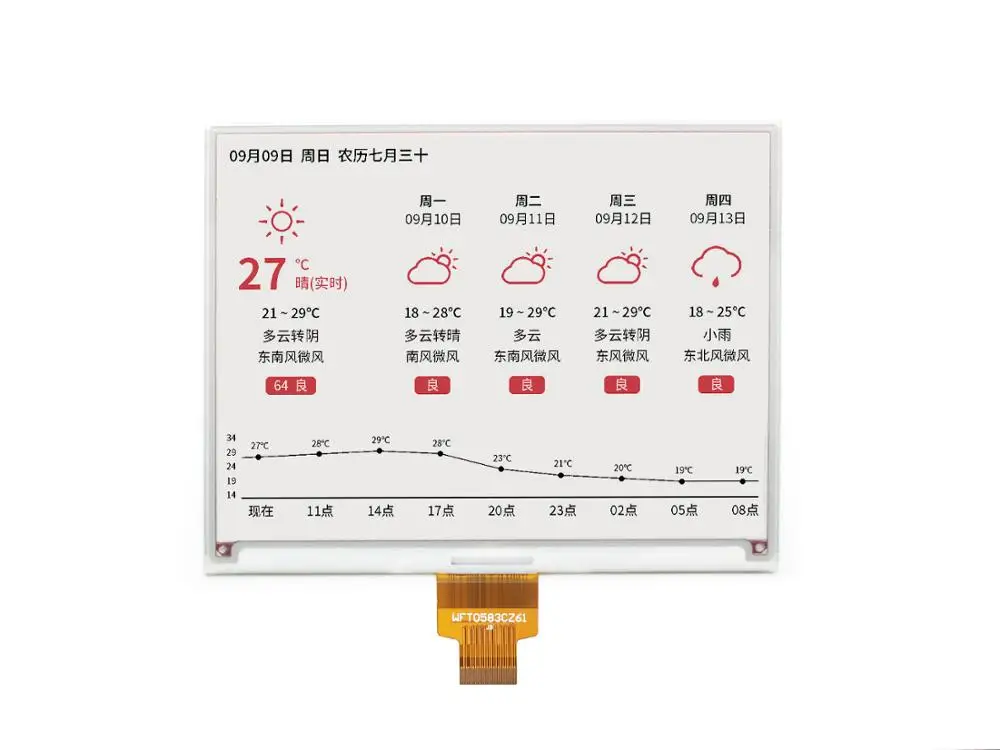

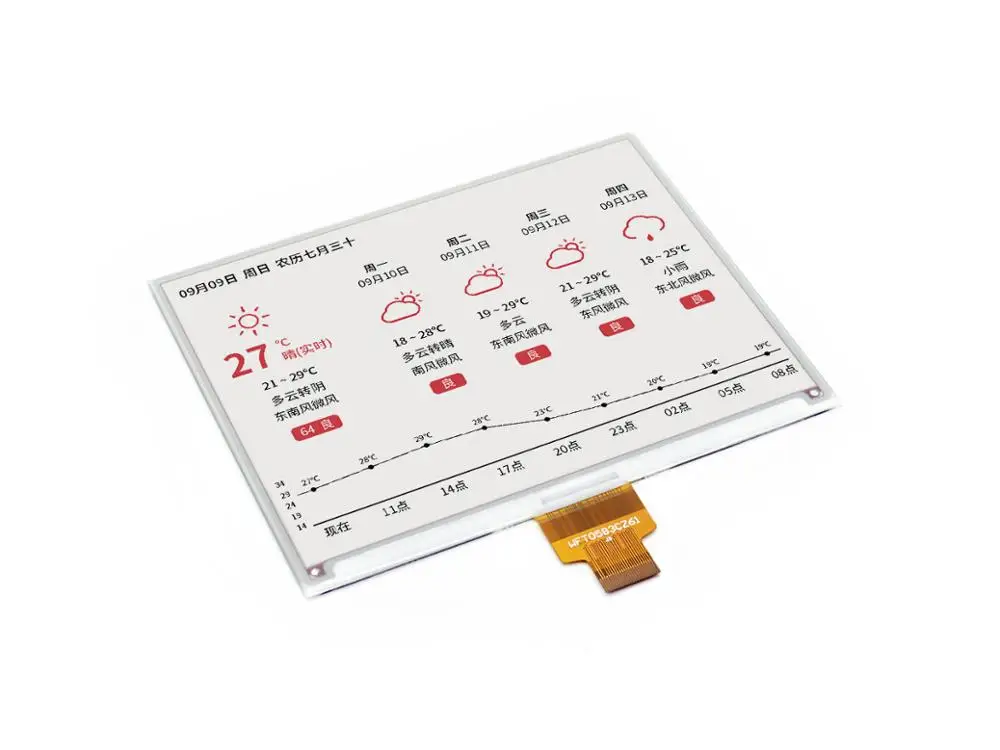

648 × 480, 5,83 дюймовый E-Ink сырой дисплей, красный/черный/белый три цвета, SPI интерфейс, без PCB Обзор

Это сырой дисплей E-Ink, 5,83 дюйма, разрешение 648 × 480, со встроенным контроллером, общаясь через интерфейс SPI, поддерживает красный, черный и белый трехцветный дисплей.

Из-за таких преимуществ, как сверхнизкое энергопотребление, широкий угол обзора, четкий дисплей без электричества, это идеальный выбор для таких приложений, как этикетка полки, промышленный инструмент и так далее.

Особенности Нет подсветки, держит отображение последнего содержимого в течение длительного времени даже при отключении питания Ультра низкое энергопотребление, в основном мощность требуется только для освежения Поставляется с ресурсами разработки и руководством (Схема платы драйвера, примеры для Raspberry Pi/Jetson Nano/Arduino/STM32) Технические характеристики Рабочее напряжение: 3,3 V Интерфейс: 3-провод SPI, 4-провод SPI Размер контура: 125,40 мм × 99,50 мм × 1,18 мм Размер дисплея: 119,232 × 88,320 мм Шаг точки: 0,184 × 0,184 мм Разрешение: 648 × 480 Цвет дисплея: красный, черный, белый Серый уровень: 2 Время полного обновления: 20s Мощность обновления: 26,4 МВт (typ.) Мощность в режиме ожидания: <0,017 МВт Угол обзора: >170 ° Ресурсы для развития

Вики:Www.wav WAV (B)_

Рекомендуется

Чтобы быстро начать работу с этим исходным дисплеем, пожалуйста, рассмотрите следующие платы драйверов:

Шляпа водителя из электронной бумаги(Универсальный) Защитная пленка для электронной бумаги(Arduino/NUCLEO) Электронная бумага ESP8266 плата драйвера(WiFi) Электронная бумага ESP32 плата драйвера(WiFi / Bluetooth) Посылка

Вес:0,029 кг

Примечание: Это сырой дисплей, для легкого тестирования и сравнения, пожалуйста, рассмотрите один с платой драйвера:5,83 дюймовый e-Paper HAT (B)

5,83 дюймовая электронная бумага (B) x1 1. Руководство по выбору Номер детали Цвета Серые весы Разрешение Размер дисплея (мм) Размер контура (мм) Время полного обновления (ов) Частичное обновление Интерфейс 1,02 дюймовая электронная бумага Черный, белый 2. 128 × 80 21,76 × 14,00 32,57 × 18,60 × 0,98 2. И radic; SPI 1,54 дюймовая электронная бумага Черный, белый 2. 200 × 200 27,60 × 27,60 37,32 × 31,80 × 1,05 2. И radic; SPI 1,54 дюймовая электронная бумага (B) Красный, черный, белый 2. 200 × 200 27,60 × 27,60 37,32 × 31,80 × 1,05 8 × SPI 1,54 дюймовая электронная бумага (C) Желтый, черный, белый 2. 152 × 152 27,51 × 27,51 37,30 × 31,80 × 0,98 27 × SPI 2,13 дюймовая электронная бумага Черный, белый 2. 250 × 122 48,55 × 23,71 59,20 × 29,20 × 1,05 2. И radic; SPI 2,13 дюймовая электронная бумага (B) Красный, черный, белый 2. 212 × 104 48,55 × 23,71 59,20 × 29,20 × 0,98 15 × SPI 2,13 дюймовая электронная бумага (C) Желтый, черный, белый 2. 212 × 104 48,55 × 23,71 59,20 × 29,20 × 0,98 15 × SPI 2,13 дюймовая электронная бумага (D) Черный, белый 2. 212 × 104 48,55 × 23,71 59,20 × 29,20 × 0,30 2. И radic; SPI 2,7 дюймовая электронная бумага Черный, белый 4. 264 × 176 57,29 × 38,19 70,42 × 45,80 × 0,98 6 × SPI 2,7 дюймовая электронная бумага (B) Красный, черный, белый 2. 264 × 176 57,29 × 38,19 70,42 × 45,80 × 0,98 15 × SPI 2,9 дюймовый e-Бумага Черный, белый 2. 296 × 128 66,89 × 29,05 79,00 × 36,70 × 1,05 2. И radic; SPI 2,9 дюймовый e-Бумага (B) Красный, черный, белый 2. 296 × 128 66,89 × 29,05 79,00 × 36,70 × 1,18 15 × SPI 2,9 дюймовый e-Бумага (C) Желтый, черный, белый 2. 296 × 128 66,89 × 29,05 79,00 × 36,70 × 1,18 15 × SPI 2,9 дюймовый e-Бумага (D) Черный, белый 2. 296 × 128 66,90 × 29,06 79,00 × 36,70 × 0,34 2. И radic; SPI 4,2 дюймовый e-Бумага Черный, белый 4. 400 × 300 84,80 × 63,60 91,00 × 77,00 × 1,18 4. × SPI 4,2 дюймовый e-Бумага (B) Красный, черный, белый 2. 400 × 300 84,80 × 63,60 90,10 × 77,00 × 1,18 15 × SPI 4,2 дюймовый e-Бумага (C) Желтый, черный, белый 2. 400 × 300 84,80 × 63,60 90,10 × 77,00 × 1,18 15 × SPI 5,83 дюймовая электронная бумага (B) Красный, черный, белый 2. 648 × 480 119,232 × 88,320 125,40 × 99,50 × 1,18 20 × SPI 5,83 дюймовая электронная бумага (C) Желтый, черный, белый 2. 600 × 448 118,80 × 88,26 125,40 × 99,50 × 1,18 26 × SPI 6 дюймов HD e-Бумага Черный, белый 16 1448 × 1072 122,40 × 90,60 138,40 × 101,80 × 1,01 <1 И radic; Параллельный порт 7,5 дюймовый e-Бумага Черный, белый 2. 800 × 480 163,20 × 97,92 170,20 × 111,20 × 1,18 5 × SPI 7,5 дюймов HD e-Бумага Черный, белый 2. 880 × 528 163,24 × 97,94 170,20 × 111,20 × 1,25 5 × SPI 7,5 дюймовый e-Бумага (B) Красный, черный, белый 2. 800 × 480 163,20 × 97,92 170,20 × 111,20 × 1,18 16 × SPI 7,5 дюймов HD e-Бумага (B) Красный, черный, белый 2. 880 × 528 163,24 × 97,94 170,20 × 111,20 × 1,25 21 × SPI 7,5 дюймовый e-Бумага (C) Желтый, черный, белый 2. 640 × 384 163,20 × 97,92 170,20 × 111,20 × 1,18 16 × SPI 7,8 дюймовый e-Бумага Черный, белый 16 1872 × 1404 158,18 × 118,64 173,80 × 127,60 × 0,78 <1 И radic; Параллельный порт 9,7 дюймовый e-Бумага Черный, белый 16 1200 × 825 202,8 × 139,43 218,80 × 156,425 × 1,15 <1 И radic; Параллельный порт 10,3 дюймовый e-Бумага (D) Черный, белый 16 1872 × 1404 209,66 × 157,25 227,70 × 165,80 × 0,647 <1 И radic; Параллельный порт 12,48 дюймовая электронная бумага Черный, белый 2. 1304 × 984 252,98 × 190,90 261,50 × 211,00 × 0,30 <8 × SPI 12,48 дюймовая электронная бумага (B) Красный, черный, белый 2. 1304 × 984 252,98 × 190,90 261,50 × 211,00 × 0,30 <16 × SPI
