6H30 + 6BQ5 усилитель активной нагрузки трубка с полевым эффектом электронная

Эта линия используется для увеличения около 40-50 раз перед усилителем после CD-диска.

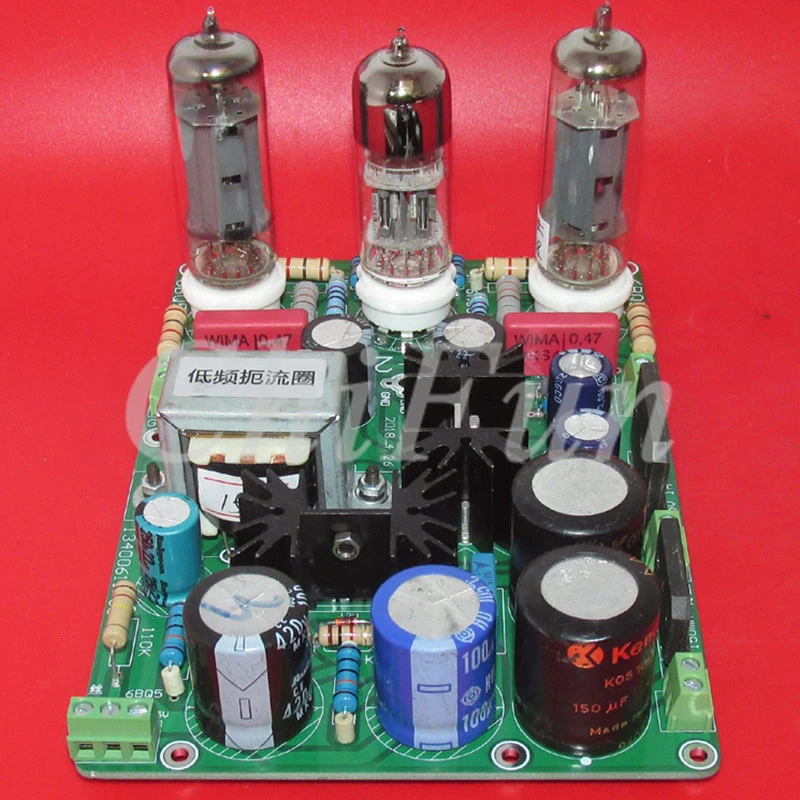

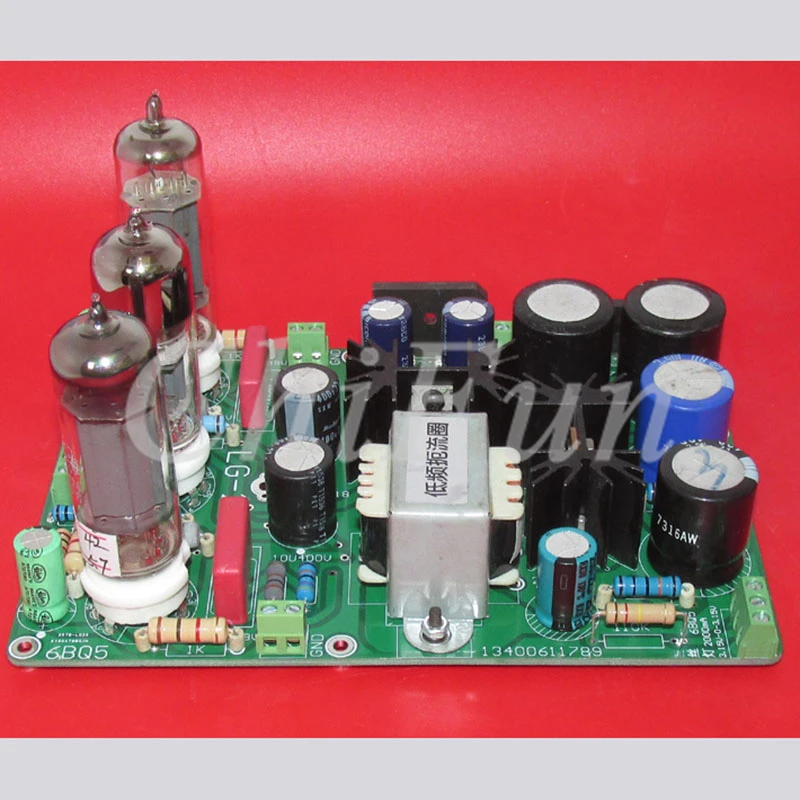

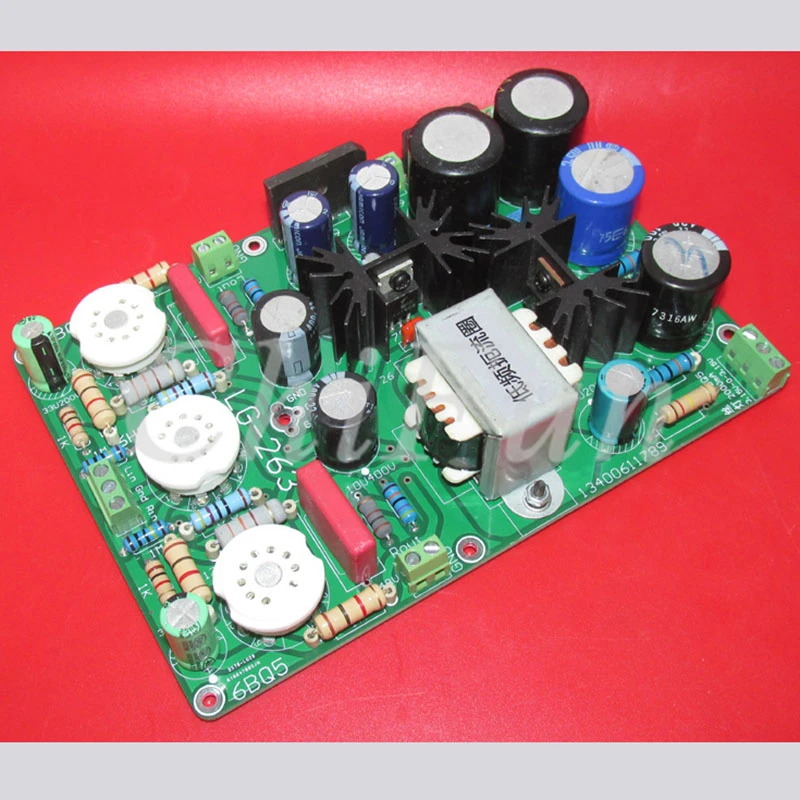

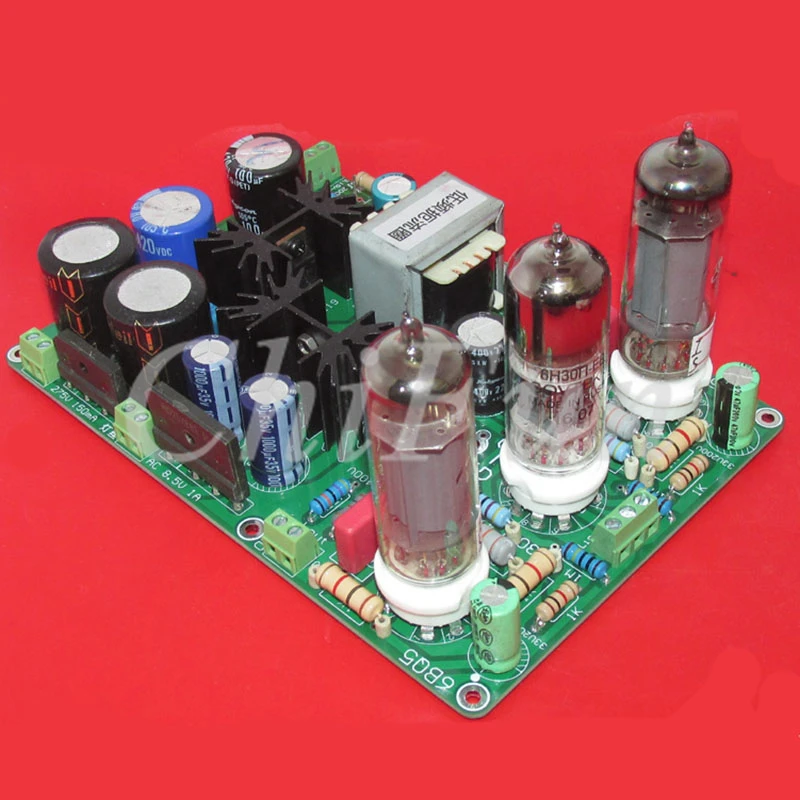

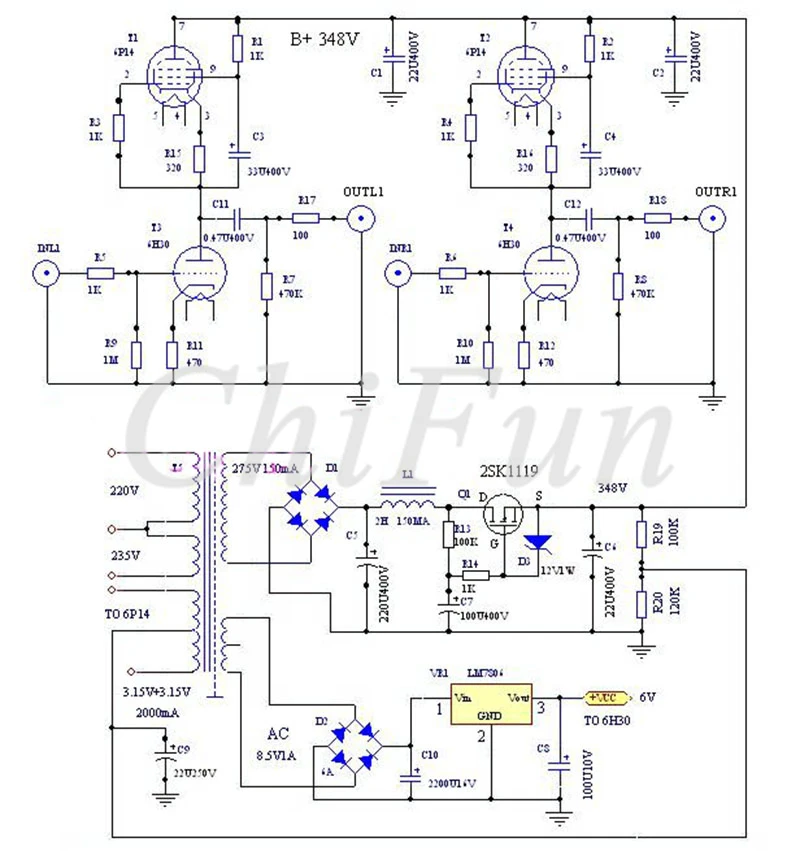

Характерные кривые pentode и triode очень отличаются. Из характерной кривой pentode видно, что для определенных ворот отрицательное давление, кривая Вольт-Ампер является почти прямой линией с очень небольшим наклоном (т. Е. очень горизонтальная линия) с начальной стадии. Это показывает, что когда напряжение сетки фиксируется, напряжение экрана меняется в широком диапазоне, но ток экрана меняется очень мало (отражено на рисунке, это почти горизонтальная линия), с характеристиками постоянного тока. Поэтому для эффекта источника постоянного тока используется стандартный метод подключения pentode.   Эта линия соединена с 6P1, 6P14, 6P3P, 6P6P, EL34, 2A3, 300B и другими силовыми трубами для формирования полной схемы усиления мощности. Подключение к незакрепленной выходной трубке-это полное постступенчатое усиление мощности, и силовая трубка должна быть подключена извне.   Размер платы 168 × 117: двухканальный дизайн, Высококачественная емкостная сборка компонентов, выпрямление транзисторов, Электронная фильтрация транзисторов с полевым эффектом и задержка. Choke 4 фильтрация. Емкостная муфта, такая как Германия WIMA Weima, посеребренные керамические розетки, один импортируется из России 6H30 и два отечественного производства 6P14, 7806 трехклеммный регулятор для электронной трубки 6N60, 6P14 напряжение нити с двойной обмоткой 3,15 в источник питания, нейтральный точечный постукивание, эффективное устранение звуков общения. Все наземные линии заземлены и линия Тихая.Электронные фильтры имеют много преимуществ перед chokes: Малый размер, легкий вес, низкая стоимость, хорошая производительность и немедленные результаты удивят вас. Эта плата также имеет важную функцию, с высоким напряжением задержки, напряжение от 0 В до более 300 вольт имеет несколько секунд, при измерении вольтметра стрелки часов могут медленно увеличиваться, чтобы защитить электронную трубку и оказать влияние на линию.От звука воспроизведения звук высоковольтного регулируемого источника питания будет несколько «туго», в то время как звук без использования регулируемого источника питания легко расслабляется, и 6P14 AC нить питания сделает звук более насыщенным.
