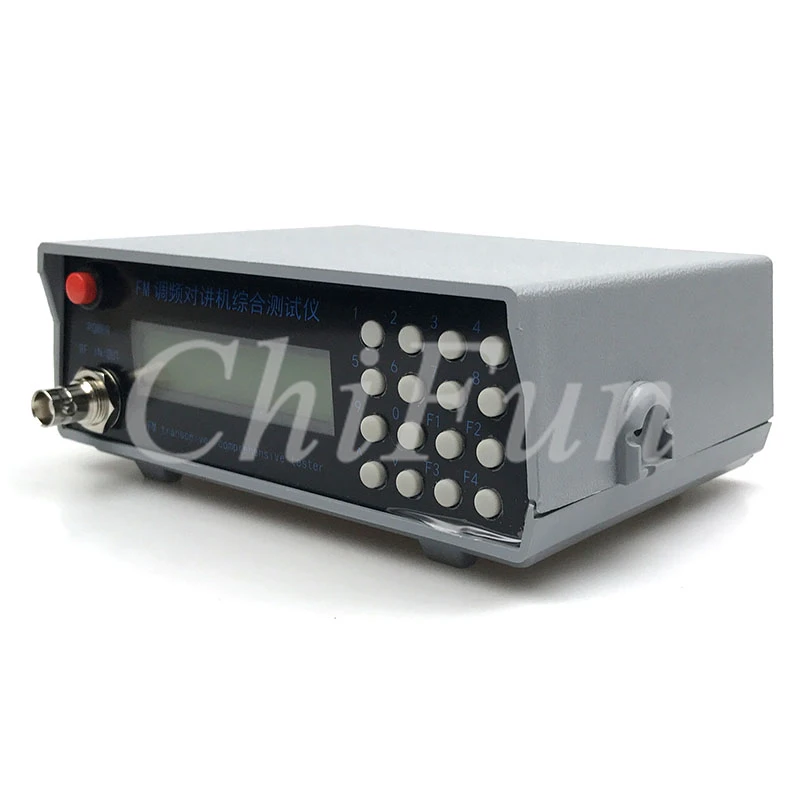

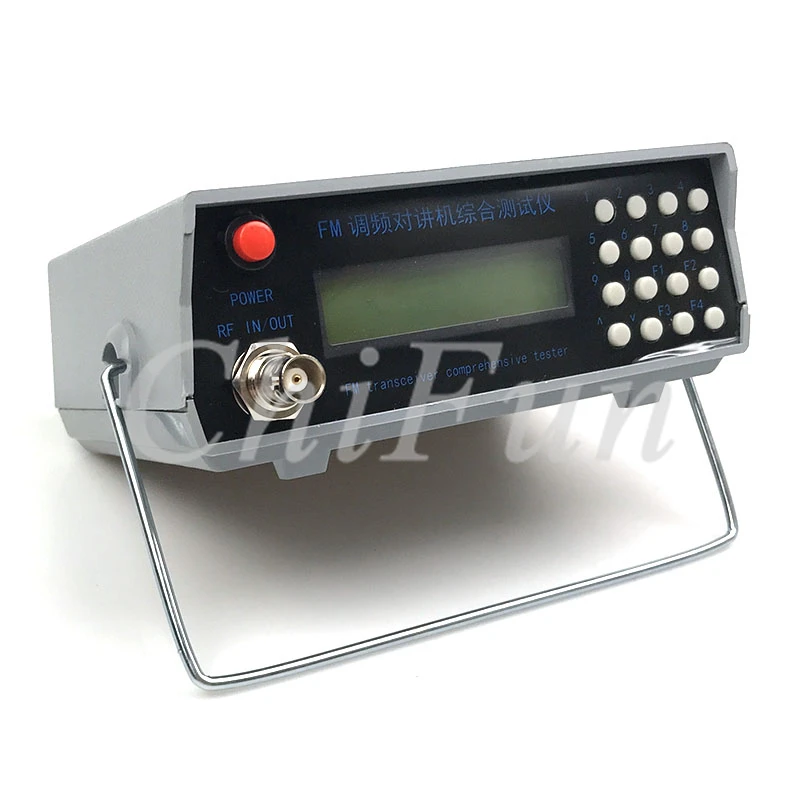

Бесплатная доставка FM Интерком всесторонний тестер РЧ генератор сигналов 1 МГц 470

Бесплатная доставка FM Интерком всесторонний тестер РЧ генератор сигналов 1 МГц 470

FM-рация, интегрированный тестер (функция источника радиочастотного сигнала, Функция измерения мощности, функция частотного метра, Функция измерения промежуточного тона)

Выбросов измерений

Измерение одной частоты 10 МГц~900 МГц разрешение 1 КГЦ или 0,1 кГц

С двумя выходами измерения 0,1 W~64 Вт (большая мощность, пожалуйста, Сократите время тестирования и избегайте перегрева)

3. Измерение звука 50 Гц~Аналоговый подтон и стандартный цифровой подзвук 260 Гц

Два получать измерений

1. Генератор радиочастотных сигналов 1 МГц -- 470 МГц

2. Уровень выхода: -132dBm до-90dBm

3. Однотоновая Модуляция: 1 кГц, 2 кГц, 3 кГц на выбор, Система модуляции выхода: 3K

Четыре sub тон ток на выходе: 50 Гц --- подача заявки на 260 Гц аналоговые sub тон и стандартную цифровую sub тон, Диапазон мощности: 0,5 K

Три, тест реле

Специально разработан для отлаживания и измерения U/V релейной станции и fm-радио.Генератор сигнала может работать в дуплексном режиме, т. Е.Испытанная машина находится в режиме обжига и не влияет на работу генератора. Его можно использовать в релейной станции для передачи измерений.

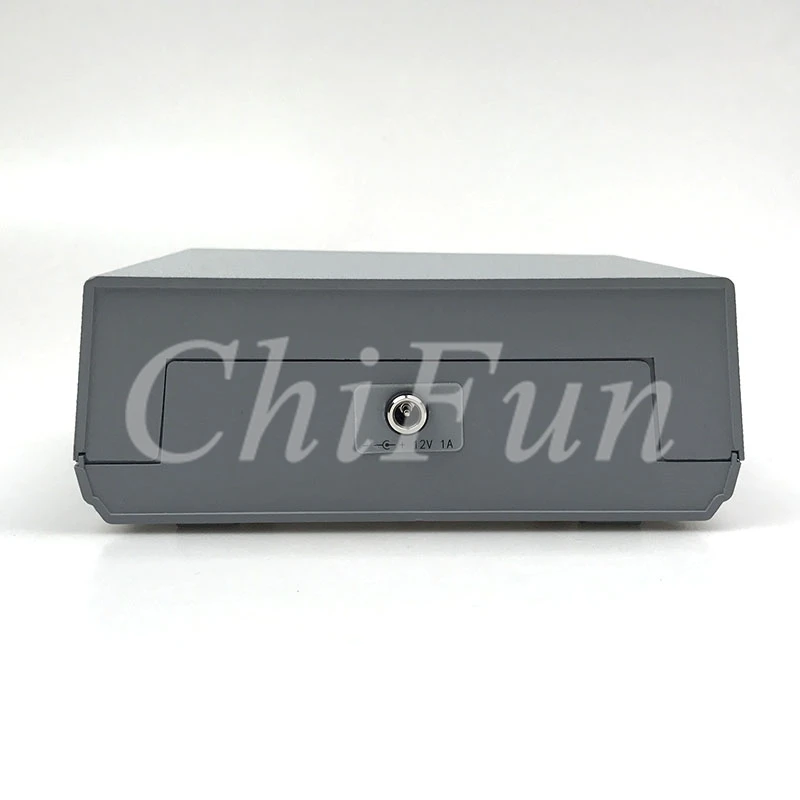

Четыре, рабочее напряжение: 8-12 В постоянного тока (постоянный ток)

Пять, рабочий ток: 200 мА

Иди и болтай Walkie Talkie

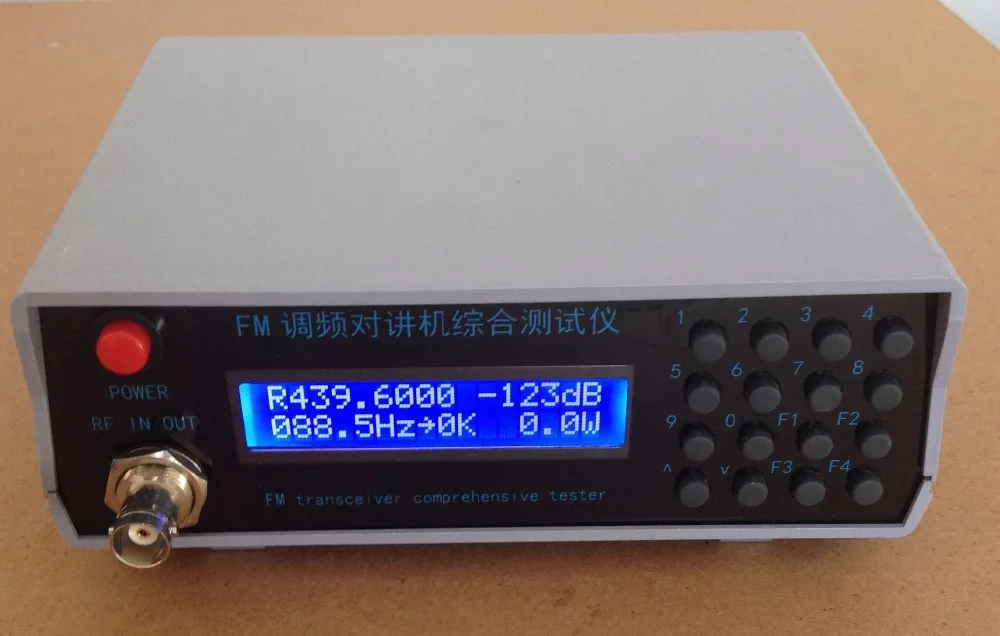

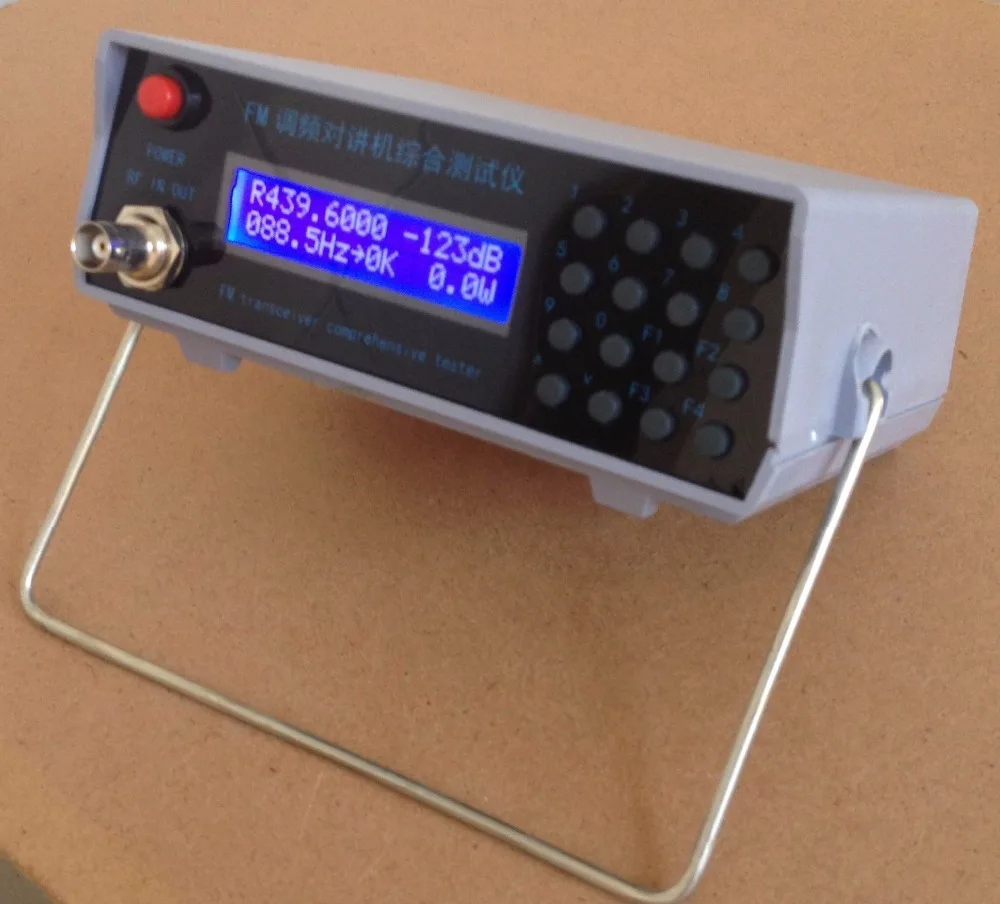

Режим источника сигнала:

Первая строка слева Частота0,5-470 м) Правый Выход мощность-9Zero-131dBm)

Вторая строка слева Sub аудио (50,0-280,0 ГцЛюбой аналоговый подтон и105Подтон под номером группы) Правый Модуляции тон1-труба из углеродистого волокна 3K) В правой нижней части отображается Входная мощность

Цифровая клавиша: прямое вход для входа курсора

Клавиша «вверх и вниз»: шаг за шаг, настройка курсора на значение проекта

F1Клавиша: движение указателя курсора(Длинное нажатие, переключение в режим измерения частоты)

F2Ключ: клавиша заднего вида

F3Ключ: функциональный ключ Курсора указывает на выходную мощность, подтон и тон модуляции Функция как петлевой переключатель Например: когда курсора указывает на выходную мощность Удобный емкостный Мини-стилус, служащий также в ключевой задачей является выходному проводу цикл переключатель сигнала.

F4Ключ: не используется

Настройки аналогового сигналаВспомогательная аудиоточка с прямым входом4Цифр,Не хватает4Передняя насадка для бит"0"Чехлы88,5 ГцВходной сигнал0,8,8,5

Теперь, если вы используете кнопку «вверх-вниз»,0,1 ГцШаг регулировки, если требуется, по стандарту50Регулировка тона группы на вход0,0,0,НольПосле использования кнопки «вверх-вниз», настройка будет проводиться с первого стандартного подтона67 ГцНачните регулировки.

Настройки цифрового сигнала:Входной сигнал3Цифра, код тона бит В соответствии сF3Пример023Первый вход02 триЗатем нажмитеF3Настройки выполнены успешно. ПрессF2Клавиши могут быть в цифровом подтонеЯИNПереключение между верхними и нижними клавишами105Сложение и вычитание в количестве групп.

Стоимости модуляции тон и звуковой вход0 Эквивалент для того, чтобы закрыть.

Ступенчатая настройка частоты:Когда курсора указывает на частоту, нажмите longF3Отображаемая в настоящее время частота сохранена как ступенчатая частота.

Частотомер Модель:

Первая строка слева Частота Правый Модель измеренияАвто/руководство(Чтобы иметь возможность одновременно измерять эмалируемые подтона рации или релейной станции, пожалуйста, выберитеАвтоРежим

Вторая строка слева Sub аудио Правый Частота Разрешение1K/0,1 K), Чтобы проверить частота передатчика или ретрансляционная станция частота изящна0,1 kБудет более точным) В правой нижней части отображается Входная мощность

Цифровая клавиша: не используется

Кнопка вверх и вниз: не используется

F1Ключ:Нажмите и удерживайте нажатой, чтобы переключиться в режим источника сигнала

F2Ключ: не используется

F3Ключ: Переключение разрешения частотного метра1K/0,1 K

F4Ключ: Переключение режима измеренияАвто/Мануа автоКогда стабильная частота обнаружена, подтон автоматически блокируется и обнаругается, и результаты отображаются до тех пор, пока сигнал не исчезнет, а сигнал исчезает и остается снова протестирован, жду Новинка стабильную частоту. (Вы можете обнаруживать стандартные и нестандартные аналоговые тона вашей радиостанции. Если радио является цифровым подтоном, может быть обнаружен только Стандартный цифровой подтон, и нестандартный подтон цифр не может быть обнаружен.)

РуководствоОбычные Частотомер Частота обновления детектора в реальном времени.

Примечание: в любое время, если Входная мощность, нижний правый угол показывает входную мощность.

Размер: 160*160*65 ммВключает в себя заметную часть)

После того, какHP8921AРадио-инструмент для комплексной диагностики калибровки:

1. Точность частоты-это отклонение50 ГцВ течение

2. VСила выходного сигнала сегментHP8921AДовольно

3. UКоэффициент мощности сигнала на выходе сегментаHP8921A4DBM (когда выход слабого сигнала лучше, чем это, когда инструмент показывает-125DBM, фактическое значение-121dbm), И сильный сигнал на выходе такой же, как у HP8921A (например, около-90 дБм)

4. Система аудио модуляции для выхода сигнала-этоТруба из углеродистого волокна 3K

Пять Подтональная система на выходе сигнала-это0,5 K

Шесть Когда функция частотного метра, минимальный вход мощности требуется 1 мВт (внешняя антенна, интерфон 1 Вт может быть измерен с помощью запуска на близком расстоянии)

7. Измеритель мощности0,2 WВыше каблукHP8921AДа, меньше, чем 0,2В W, значение дисплея примерно на 20% больше, чем фактическое значение (оценивается в 4-5).

8. Для проверки мощности более 5 Вт, чтобы уменьшить время тестирования, избегайте тестирования в течение длительного времени, потому что тепло внутри платы ограничен, чтобы избежать перегрева, если вам действительно нужно проверить мощность в течение длительного времени, Пожалуйста, увеличьте площадь радиатора и Принудительный вентилятор охлаждения.
