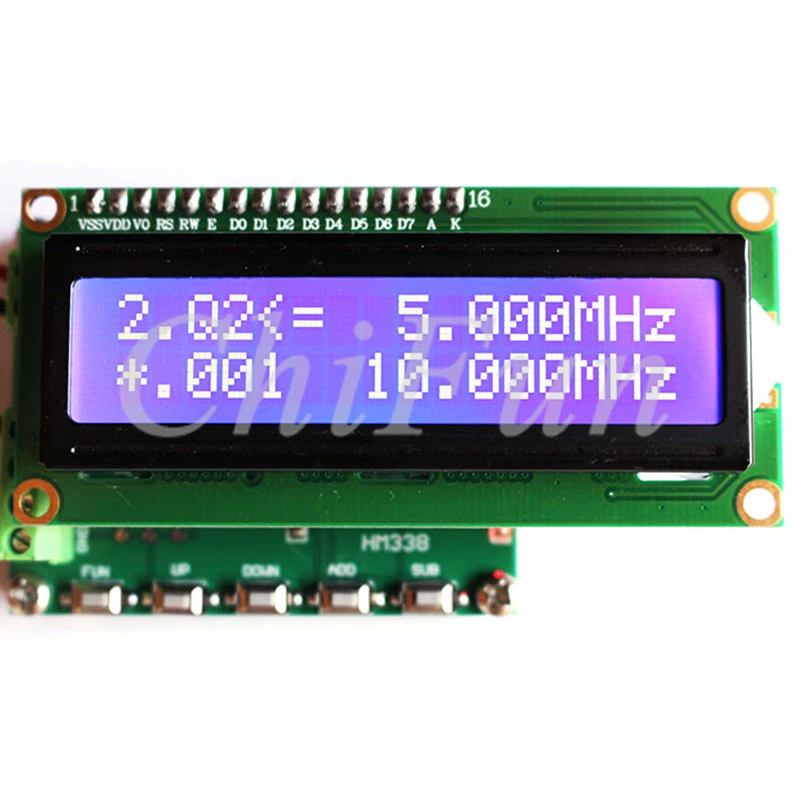

Бесплатная доставка Digitl VFO 1 ~ 150 МГц трехполосный кроссовер импульсный генератор

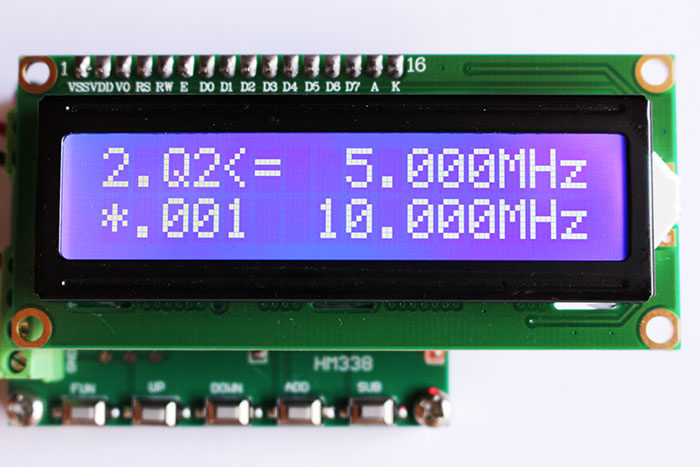

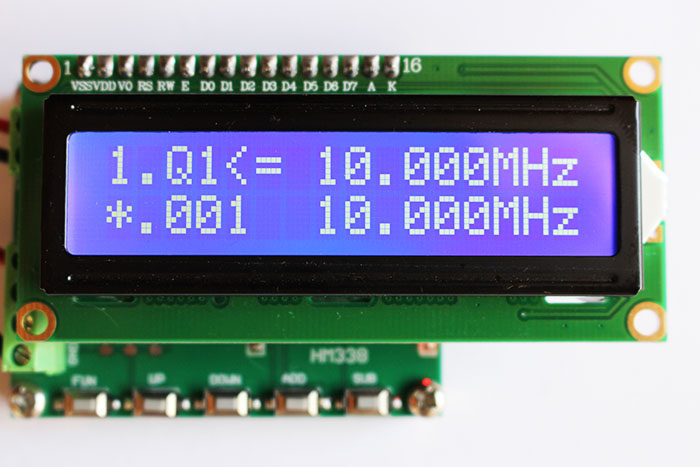

1. Обзор:HM338-небольшой генератор сигналов с тремя выходами Q1: 1 делитель; Q2: 2 деление частоты; Q3: 4 деление частоты;Модуль прост в использовании, а входные Частотные данные вводятся при помощи ключа, а Выходная частота обновляется немедленно.   2. Применение продукта:Генератор сигналов;Калибровка прибора;   3. Таблица технических параметров: ПРИМЕЧАНИЯ по параметрам проекта серийного номера 1 Диапазон импульсного сигнала 1 ~ 150 МГц импульсный сигнал 2. Коэффициент мощности импульса: 50% Амплитуда 3 импульсных сигналов 0,1-1 В постоянного тока 4 рабочее напряжение 7 ~ 12 В постоянного тока 5 рабочих тока <50 мА 6 размер 57*45*20 мм Длина X Ширина X высота   4. Описание интерфейса и соответствующие операцииP1 интерфейс (источник питания)VDD: источник питания (7 ~ 12 В)GND: блок питания отрицательного полюсаИнтерфейс P2В1: выход импульсного сигнала ().В3: импульсный сигнал состоит из 2 выходов деления частоты ().В2: импульсный сигнал-4-частотный деление на выходе ().GND: источник питания отрицательный.   5, описание ключаFUN: (Выберите местоположение набора данных) или (долгое время, сохраняя функцию параметра set).Вверх: на странице.Вниз: Следующая страница.Добавить: добавляется к клавише.SUB: является самостоятельным уменьшением.   6. Отображение интерфейса и описание работы:6. Отображение импульсного сигнала без деления частоты на выходеДисплей интерфейса Шрифт:Первая линия "1. Q1 <= 10,000 МГц"Вторая линия "* 1 10,000 МГц"Ключевая операция:FUN: функциональная клавиша; (выберите рабочее положение настройки данных) или (в соответствии с функцией сохранения и настройки параметров)Добавить: самодобавляемый ключ;SUB: саморегулирующийся ключ;   6,1. Дисплей импульсный сигнал 2 деление частоты выходДисплей интерфейса Шрифт:Первая линия "3. Q2 <= 5,000 МГц"Вторая линия "* 1 10,000 МГц"Ключевая операция:FUN: функциональная клавиша; (выберите рабочее положение настройки данных) или (в соответствии с функцией сохранения и настройки параметров)Добавить: самодобавляемый ключ;SUB: саморегулирующийся ключ;   6,2. Дисплей импульсный сигнал 4 деление частоты выходДисплей интерфейса Шрифт:Первая линия "3. Q3 <= 2,500 МГц"Вторая линия "* 1 10,000 МГц"Ключевая операция:FUN: функциональная клавиша; (выберите рабочее положение настройки данных) или (в соответствии с функцией сохранения и настройки параметров)Добавить: самодобавляемый ключ;SUB: саморегулирующийся ключ;
