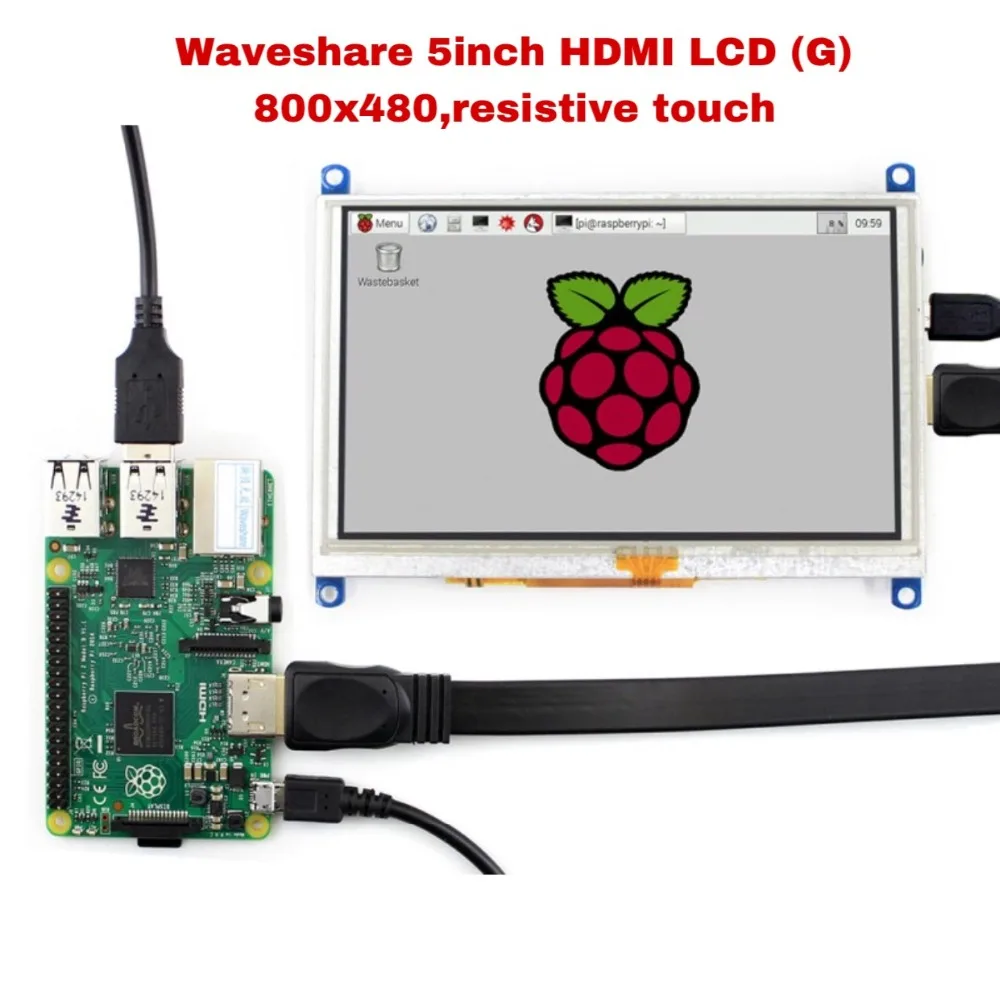

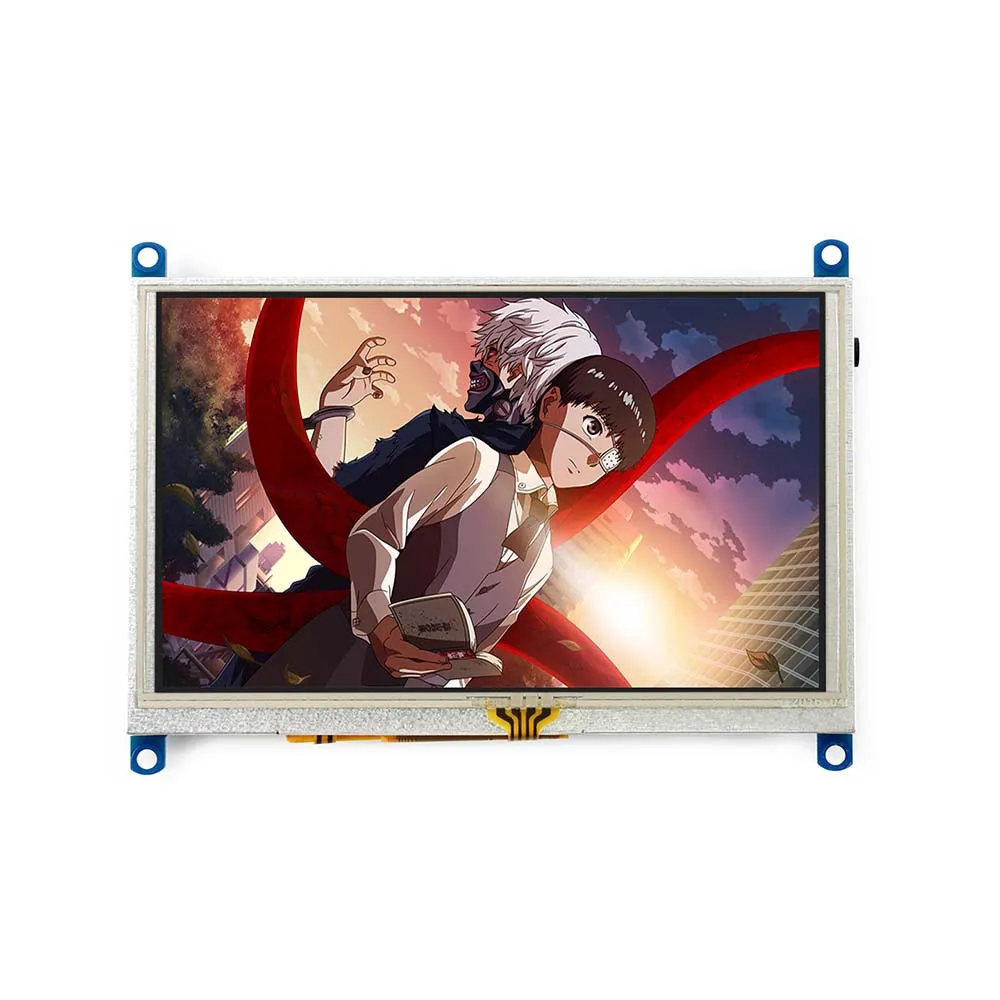

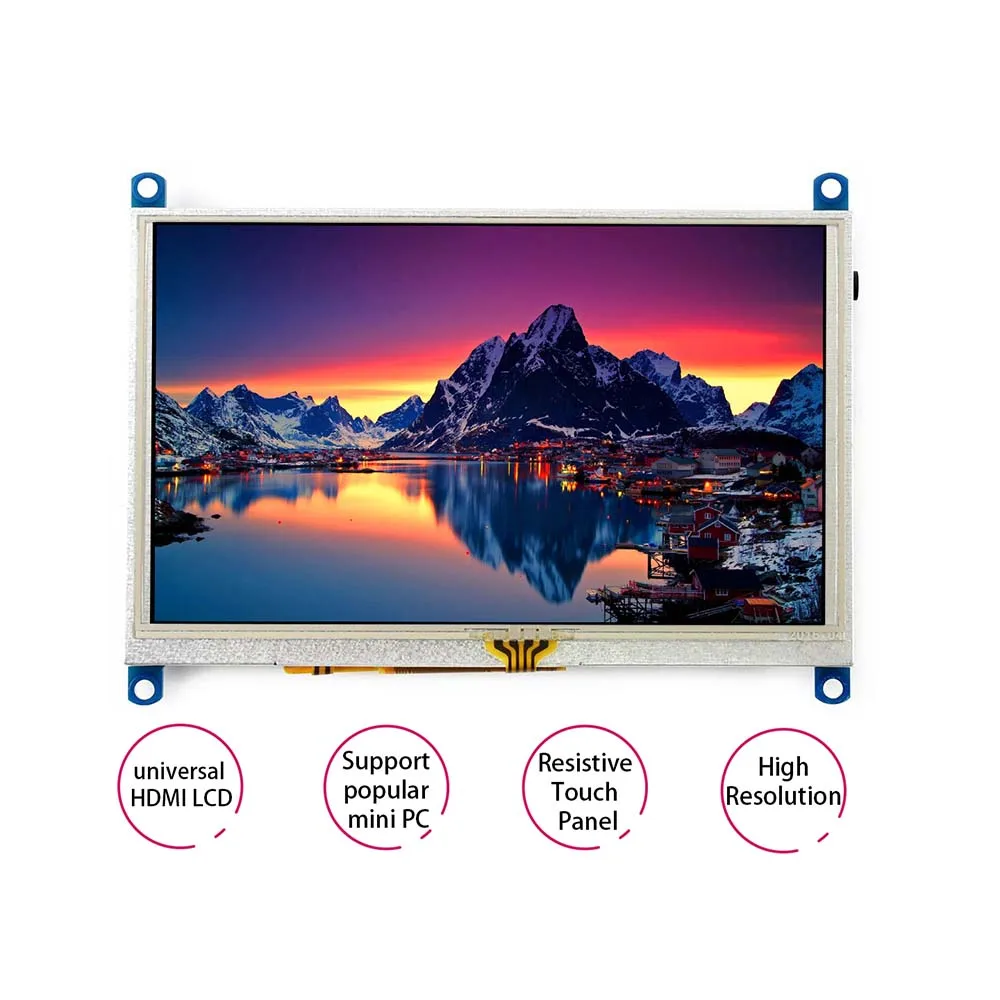

Waveshare 5 дюймовый 800x480 резистивный сенсорный ЖК экран интерфейс HDMI поддержка Raspberry



Описание продукта:

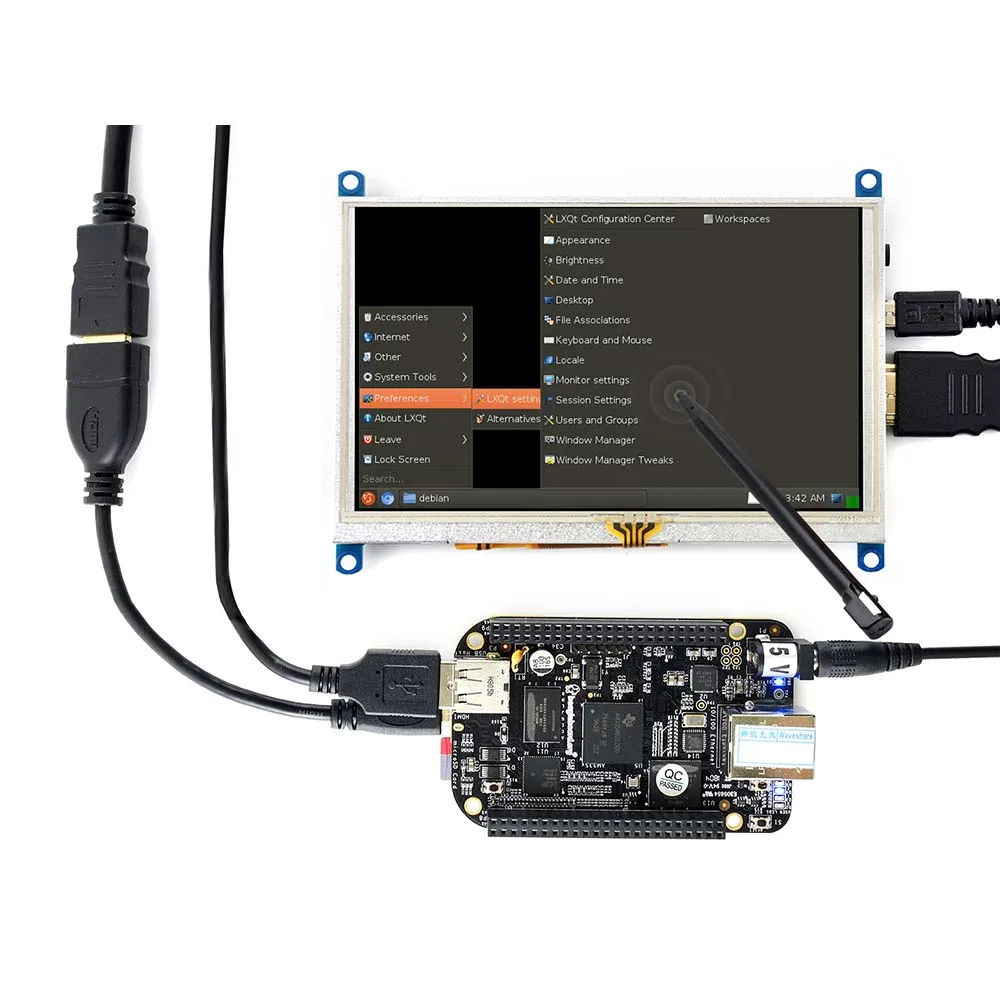

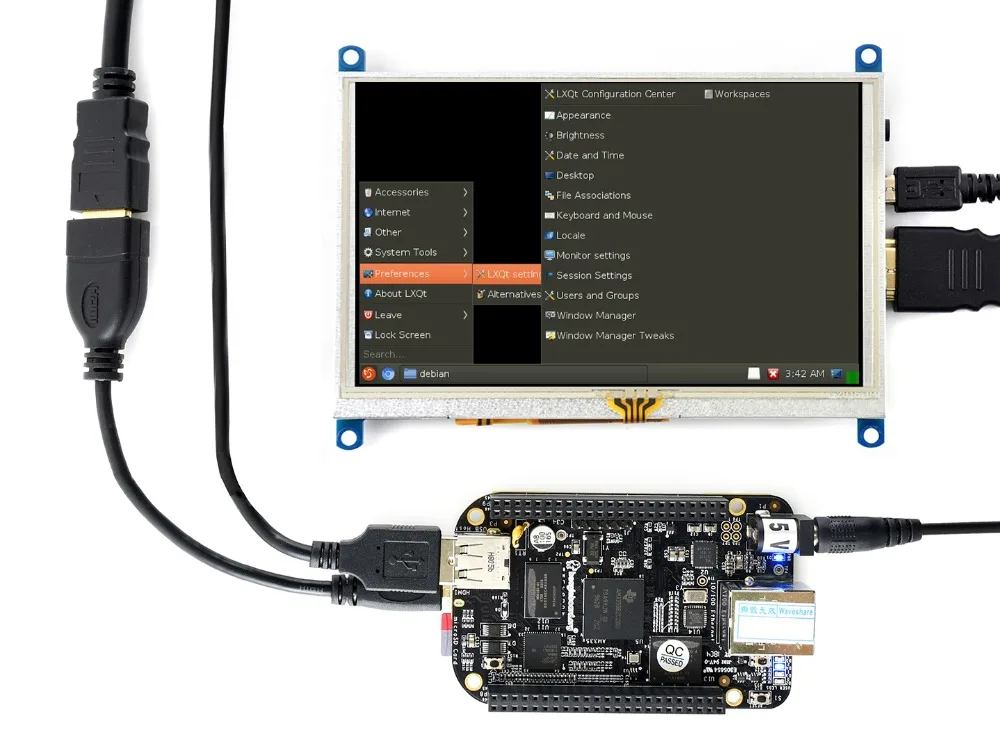

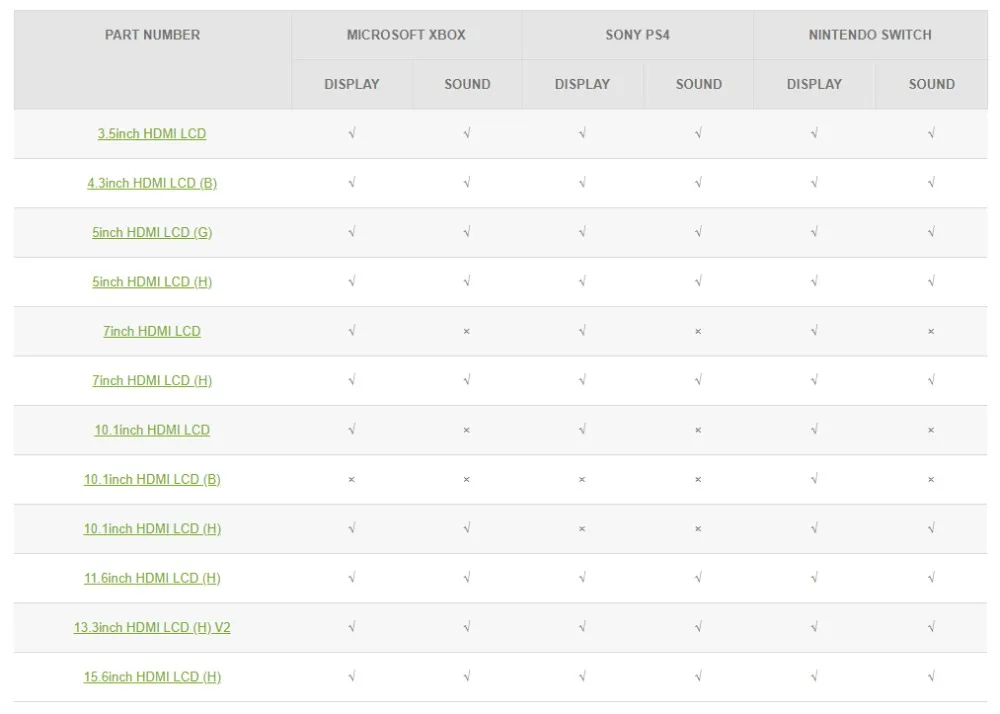

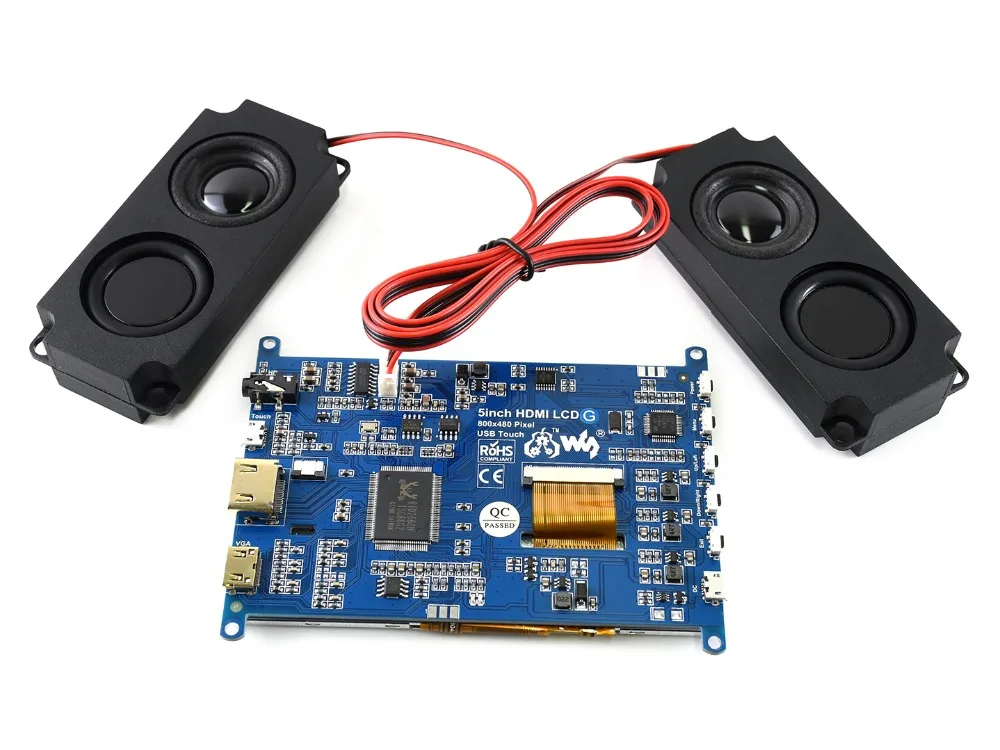

800x480, 5 дюймов резистивный сенсорный экран Экран ЖК-дисплей, интерфейс HDMI, поддерживает мульти мини-ПК, систем Особенности ● Аппаратное Разрешение 800x480, настраивается по (до 1920x1080) ● Резистивный сенсорный экран управления ● Поддержка популярных мини-ПК, таких как Raspberry Pi, BB Black, Banana Pi, а также обычных настольных компьютеров Когда работает с Raspberry Pi, поддерживает Raspbian/Ubuntu/Kali/Retropie/WIN10 IOT, драйвер бесплатно При работе в качестве монитора компьютера, поддерживает Windows 10/8.1/8/7, одно касание и драйвер бесплатно ● Поддержка популярных игровых консолей, таких как Microsoft XBOX360, Sony PS4 и Nintendo Switch и т. д. ● Многоязычное меню OSD для управления питанием, регулировки яркости/контрастности и т. д. ● 3,5 мм аудио разъем, разъем для акустических систем, поддерживает HDMI аудио выход ● Также поддерживает Вход VGA(Требуется определенный кабель и его следует приобретать отдельно) С помощью с игровых консолей





Примечание:

● Ограниченная ОС игровой консоли, функция touch недоступна. ● Поддержка звука означает, что игровая консоль может выводить звуковой сигнал через встроенный жк-динамик, внешний динамик или разъем для наушников. Фото

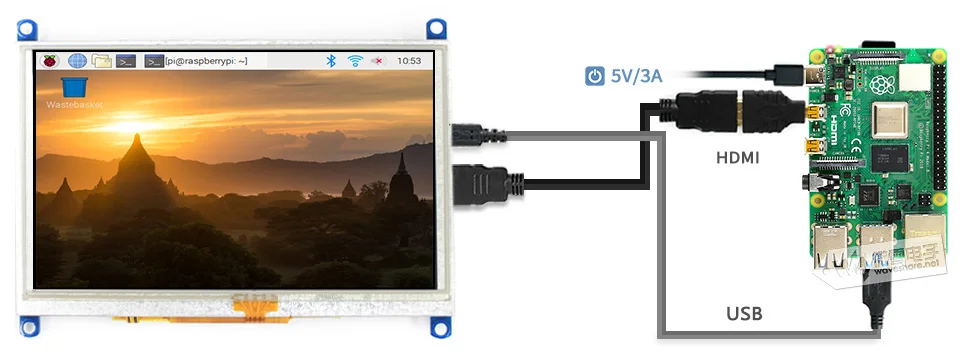

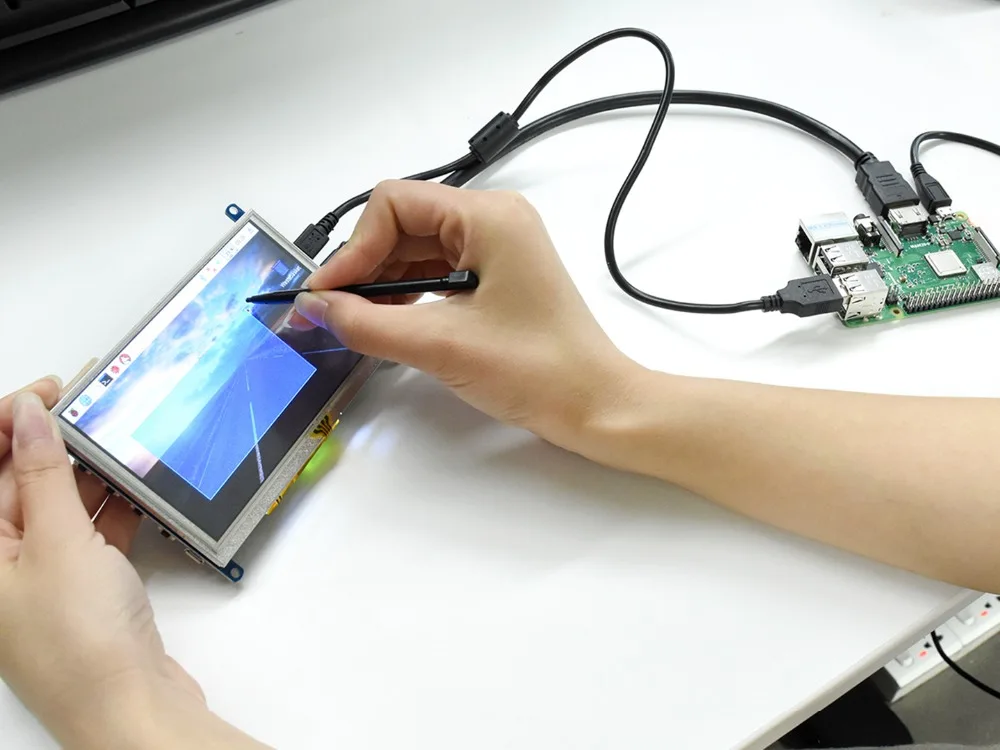

Подключение к Raspberry Pi 4

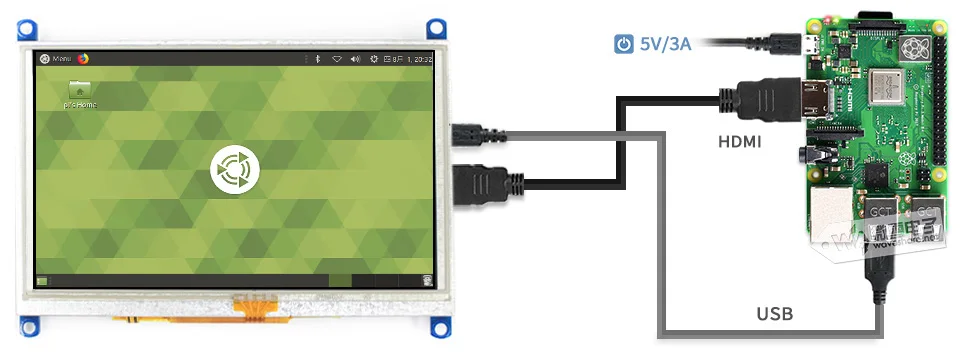

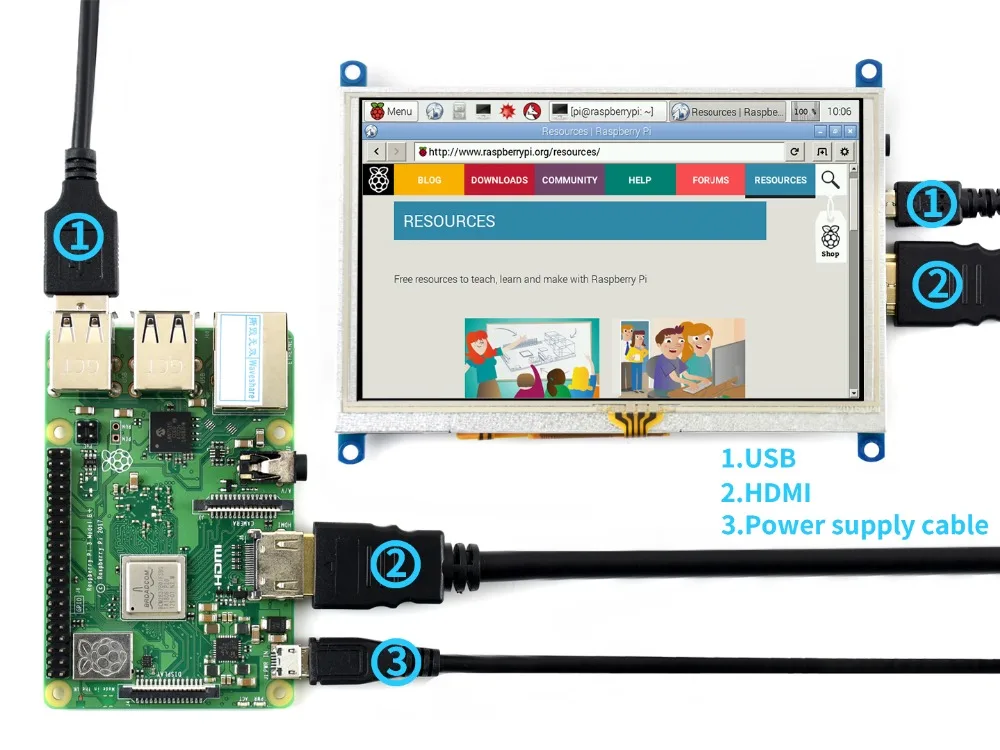

Подключение к Raspberry Pi 3B +

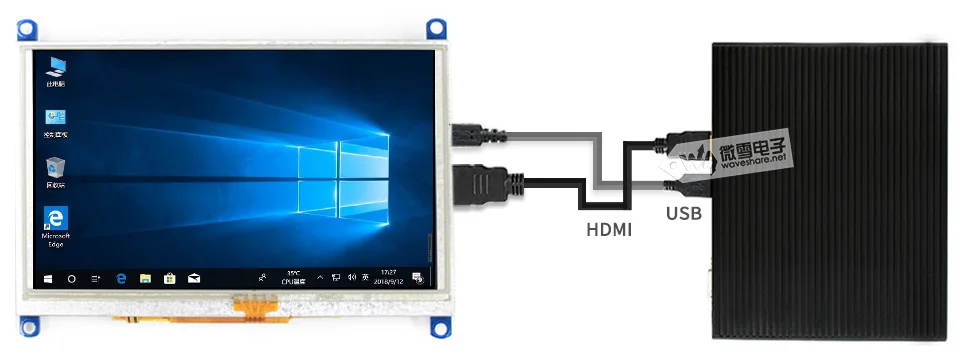

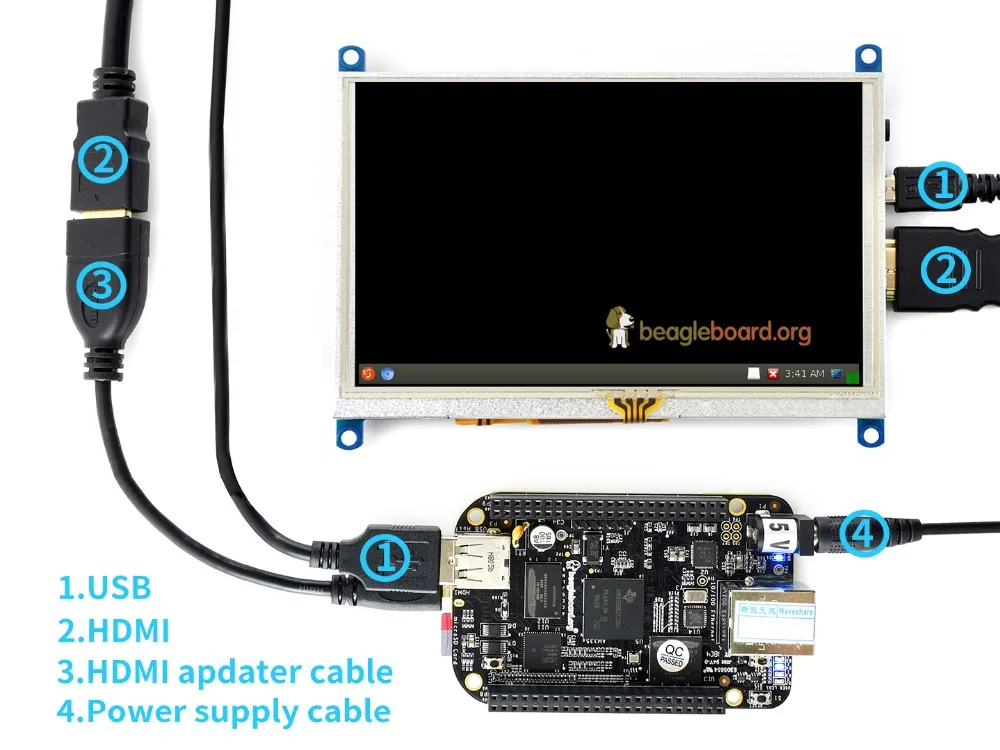

Подключение к мини-ПК

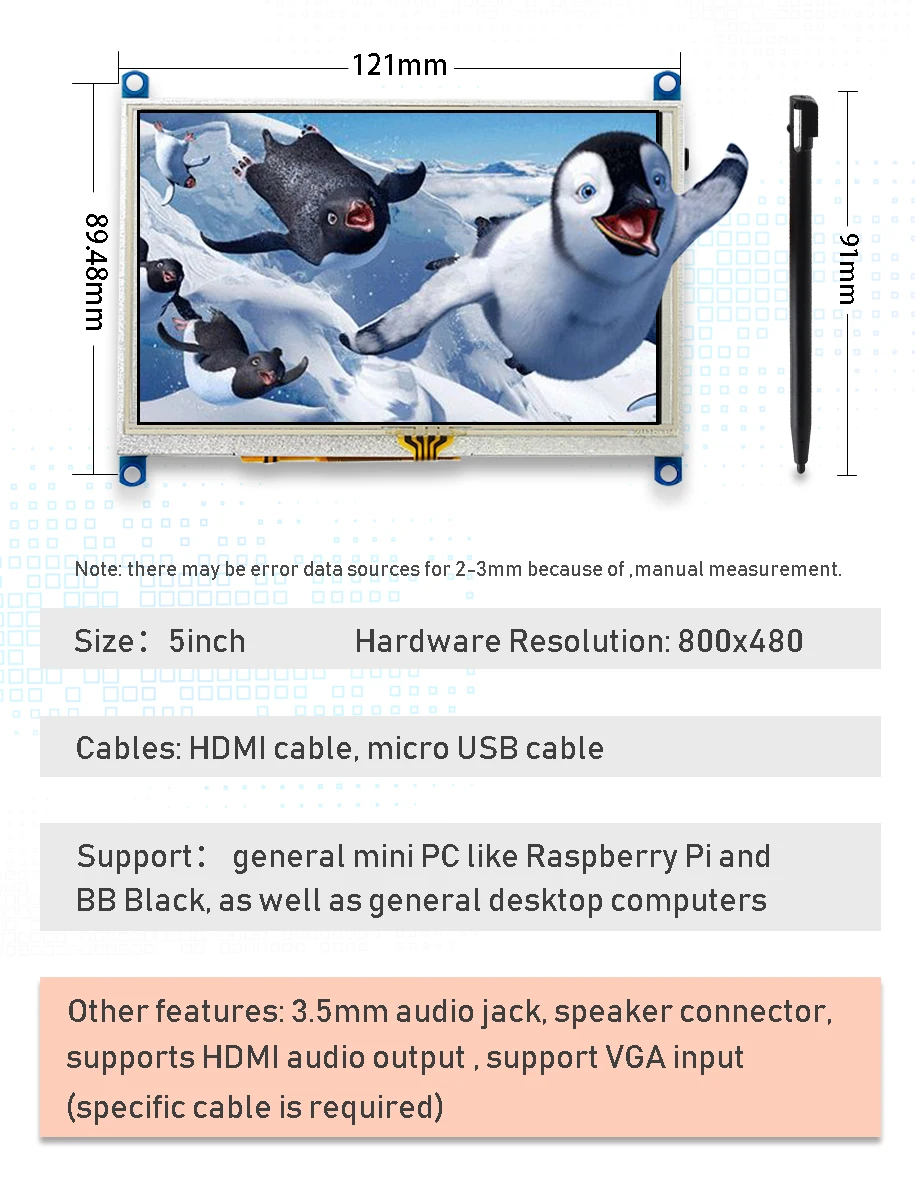

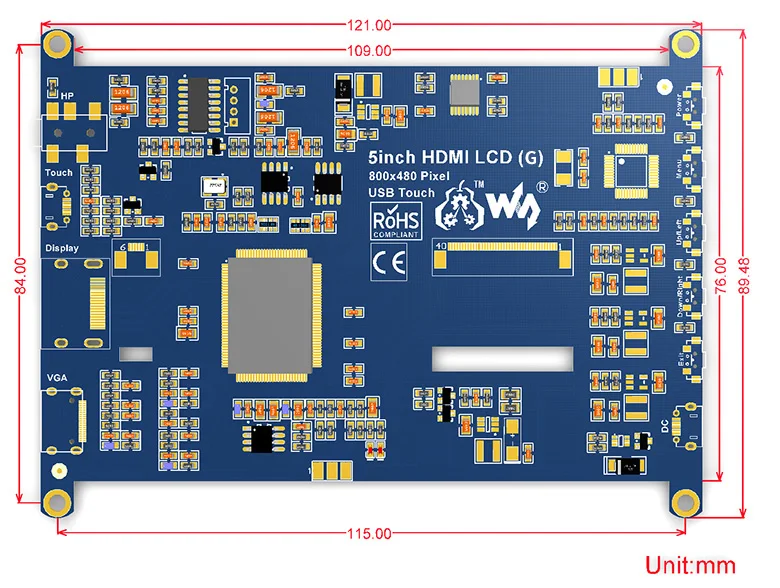

Внешний размер



Развития ресурсы

Вики:Www.wav WAV (G)

Вопросы и ответы Почему ЖК-дисплей не работает с моим Raspbian? Чтобы использовать ЖК-дисплей с официальным изображением Raspberry Pi, сначала должен быть установлен драйвер. Пожалуйста, обратитесь к руководству пользователя.
Тем не менее, для первого тестирования, вы можете использовать наше предоставленное изображение напрямую. Почему ЖК-дисплей все еще не работает с Waveshare предоставленным изображением? Убедитесь, что аппаратное соединение правильно и хорошо подключается.
Убедитесь, что изображение в tf-карте правильно сожжено.
PWR будет продолжать, и действие будет мигать, когда Raspberry Pi начнет успешно, в чехол, оба светодиода будут продолжать, возможно, что изображение было неправильно сожжено или карта TF была в плохом контакте. Какой источник питания я должен использовать? Рекомендуется использовать адаптер питания 5 В/2 а для Raspberry Pi, кроме usb-подключения, В противном случае Pi может не запускаться, потому что usb-порт ПК может не иметь достаточно мощности.

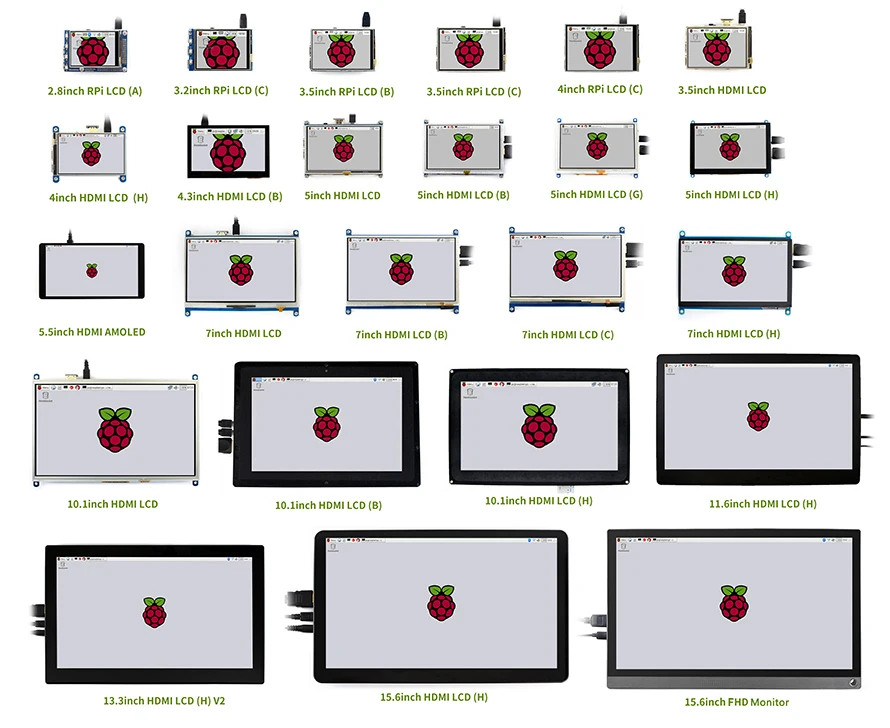

Для ЖК-дисплеев большого размера s, например, диагональ 10 дюймов или более, также требуется другой автономный адаптер питания для обеспечения питания ЖК-дисплея. Гид по выбору Номер изделия: Разрешение Разъемы для подключения дисплея Для использования с Размер (мм) Сенсорная панель типа Закаленное стеклянное покрытие Дисплей TECH. Звук Популярные игровых консолей Как вы чувствуете GPIO дисплеи 2,8 дюйма RPi ЖК-дисплей (A) 320 × 240 SPI Pi Как Pi 3B + Резистивный × На тонкопленочных транзисторах на тонкоплёночных транзисторах × × ★☆ 3,2 дюйма RPi ЖК-дисплей (C) 320 × 240 Высоко-Скорость SPI Pi Как Pi 3B + Резистивный × На тонкопленочных транзисторах на тонкоплёночных транзисторах × × ★★ 3,5 дюйма RPi ЖК-дисплей (B) 480 × 320 SPI Pi Как Pi 3B + Резистивный × IPS × × ★★☆ 3,5 дюйма RPi ЖК-дисплей (C) 480 × 320 Высоко-Скорость SPI Pi Как Pi 3B + Резистивный × На тонкопленочных транзисторах на тонкоплёночных транзисторах × × ★★★ 4 дюйма RPi ЖК-дисплей (C) 480 × 320 Высоко-Скорость SPI Pi 96 × 61 Резистивный × На тонкопленочных транзисторах на тонкоплёночных транзисторах × × ★★★ Дисплеи HDMI / Type-C 3,5 дюймов HDMI ЖК-дисплей 480 × 320 HDMI Pi Как Pi 3B + Резистивный × IPS √ √ ★★★☆ 4 дюйма HDMI ЖК-дисплей (H) 480 × 800 HDMI Pi 99 × 58 Резистивный × IPS √ × ★★★★ 4,3 дюймов HDMI ЖК-дисплей (B) 800 × 480 HDMI Не только Pi 106 × 68 Емкостный сенсорный экран × IPS √ √ ★★★★☆ 5 дюймов HDMI ЖК-дисплей 800 × 480 HDMI Pi 121 × 78 Резистивный × На тонкопленочных транзисторах на тонкоплёночных транзисторах × × ★★★★ 5 дюймов HDMI ЖК-дисплей (B) 800 × 480 HDMI Не только Pi 121 × 76 Резистивный × На тонкопленочных транзисторах на тонкоплёночных транзисторах × × ★★★★☆ 5 дюймов HDMI ЖК-дисплей (г) 800 × 480 HDMI Не только Pi 121 × 76 Резистивный × На тонкопленочных транзисторах на тонкоплёночных транзисторах √ √ ★★★★☆ 5 дюймов HDMI ЖК-дисплей (H) 800 × 480 HDMI Не только Pi 121 × 76 Емкостный сенсорный экран √ На тонкопленочных транзисторах на тонкоплёночных транзисторах √ √ ★★★★☆ 5,5 дюймов HDMI AMOLED 1080 × 1920 HDMI Не только Pi 140 × 75 Емкостный сенсорный экран √ Активно-матричные осид √ × ★★★★★ 7 дюймов HDMI ЖК-дисплей 1024 × 600 HDMI Pi 165 × 107 Резистивный × IPS × × ★★★★ 7 дюймов HDMI ЖК-дисплей (B) 800 × 480 HDMI Не только Pi 165 × 107 Емкостный сенсорный экран × На тонкопленочных транзисторах на тонкоплёночных транзисторах × × ★★★★☆ 7 дюймов HDMI ЖК-дисплей (C) 1024 × 600 HDMI Не только Pi 165 × 107 Емкостный сенсорный экран × IPS × × ★★★★★ 7 дюймов HDMI ЖК-дисплей (H) 1024 × 600 HDMI Не только Pi 165 × 107 Емкостный сенсорный экран ※ IPS √ √ ★★★★★ 10,1 дюймов HDMI ЖК-дисплей 1024 × 600 HDMI Pi 235 × 144 Резистивный × На тонкопленочных транзисторах на тонкоплёночных транзисторах × × ★★★★ 10,1 дюймов HDMI ЖК-дисплей (B) 1280 × 800 HDMI Не только Pi 274 × 187 Емкостный сенсорный экран √ IPS × × ★★★★★ 10,1 дюймов HDMI ЖК-дисплей (H) 1024 × 600 HDMI Не только Pi 257 × 162 Емкостный сенсорный экран × На тонкопленочных транзисторах на тонкоплёночных транзисторах √ × ★★★★☆ 11,6 дюймовый HDMI LCD (H) 1920 × 1080 HDMI Не только Pi 285 × 182 Емкостный сенсорный экран √ IPS √ √ ★★★★★ 13,3 дюймов HDMI ЖК-дисплей (H) V2 1920 × 1080 HDMI Не только Pi 330 × 208 Емкостный сенсорный экран √ IPS √ √ ★★★★★ 15,6 дюймов HDMI ЖК-дисплей (H) 1920 × 1080 HDMI Не только Pi 387 × 232 Емкостный сенсорный экран √ IPS √ √ ★★★★★ 15,6 дюймов FHD экран монитора 1920 × 1080 HDMI / Type-C Не только Pi 373 × 238 Емкостный сенсорный экран √ IPS √ √ ★★★★★

Примечание:

Pi 3B + означает Raspberry Pi 3 Model B + Если ЖК-дисплей предназначен для воспроизведения видео, пожалуйста, выберите один с интерфейсом HDMI для лучшего опыта. Закаленное Стекло крышка ※: 7 дюймов HDMI ЖК-дисплей (H) (с Чехол) Особенности закаленное Стекло крышка, в то время как 7 дюймов HDMI ЖК-дисплей (H) использует нормальным экраном крышки

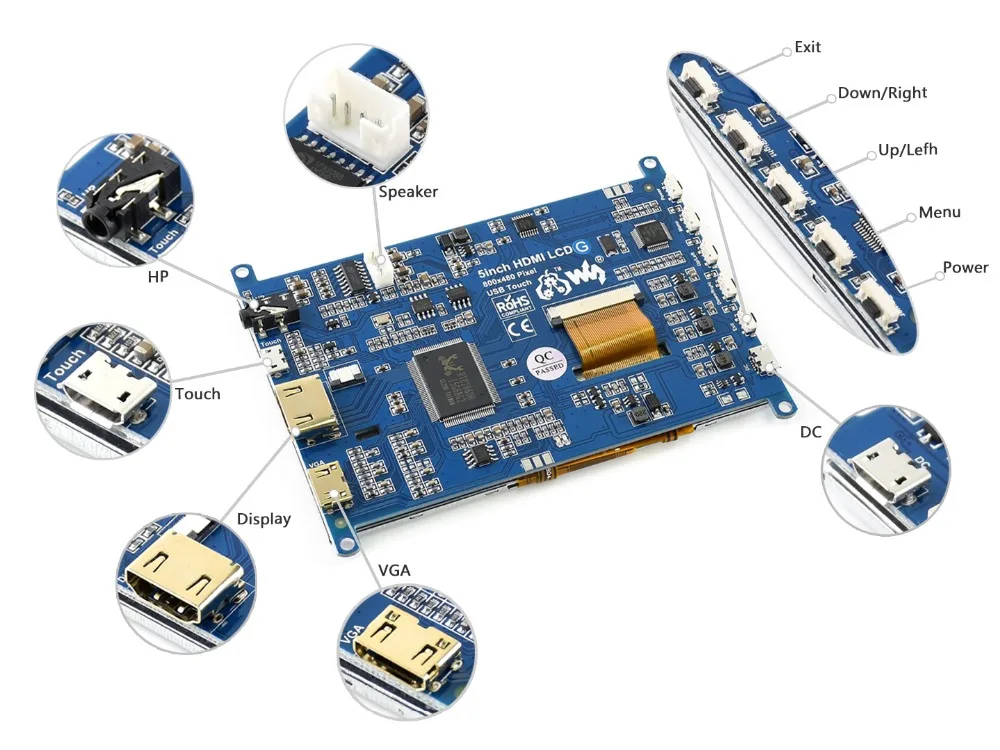

У вас есть Внешний вид:

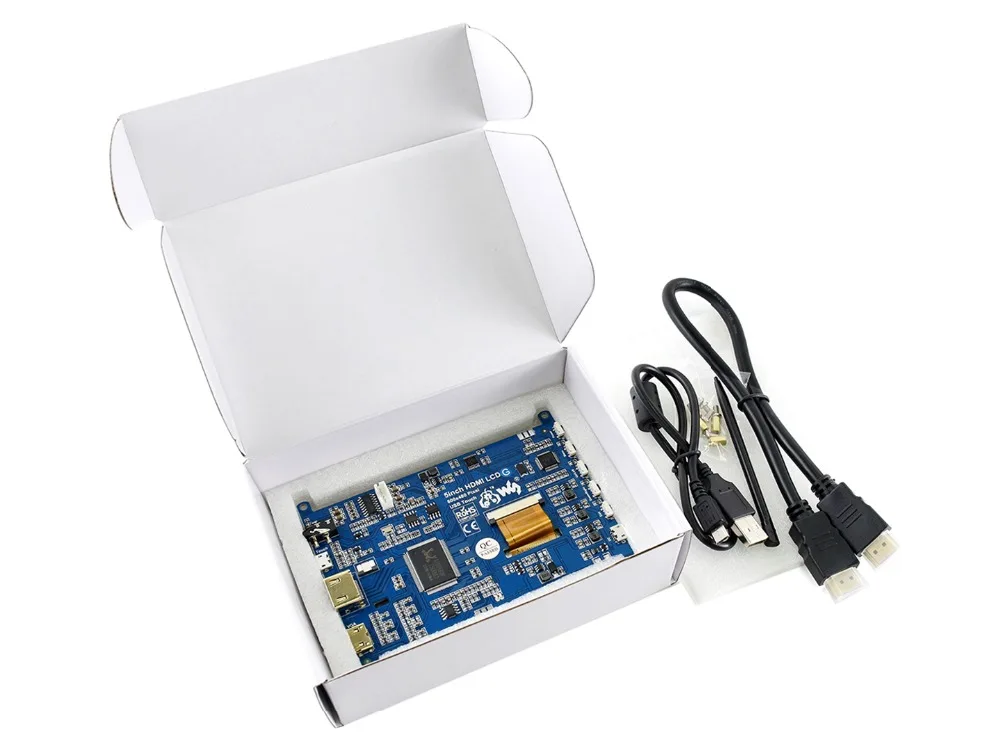

Посылка содержание



Вес:0,197 кг

Примечание:Raspberry PiИДинамик (8Ω 5 Вт)На фотографиях не включены.

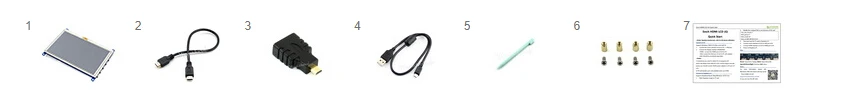

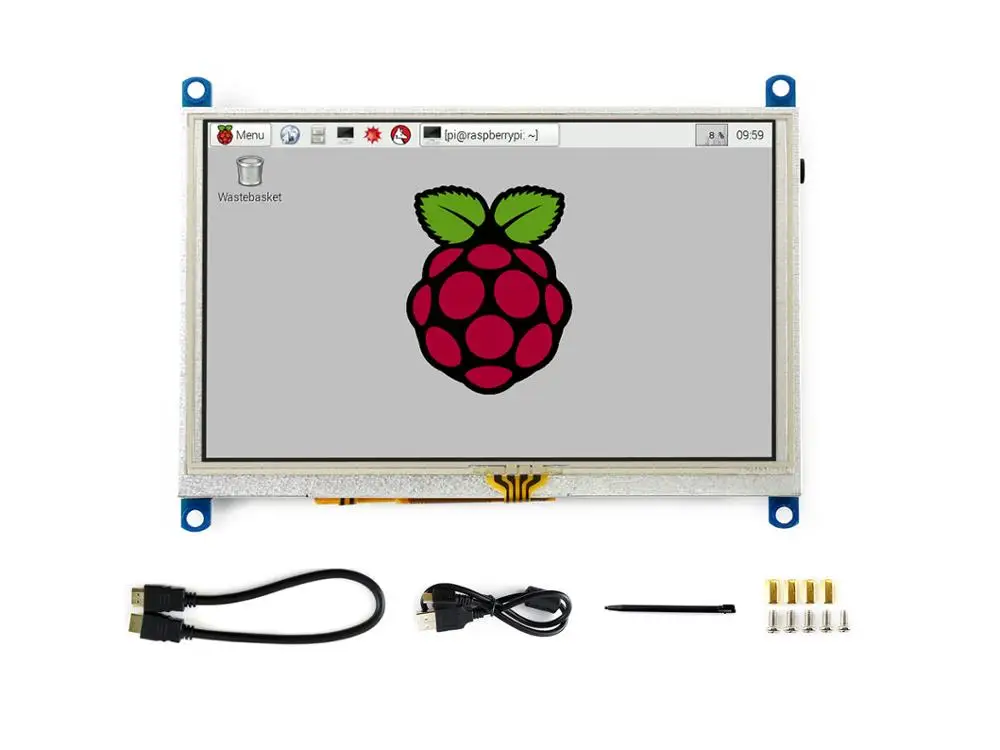

1. 5 дюймов HDMI ЖК-дисплей (G) x1 2. Кабель HDMI x1 3. HDMI к Micro HDMI адаптер x 1 4. Разъем USB типа A для кабеля micro B x1 5. Сенсорная ручка x1 6. Набор винтов RPi (4 шт.) x1 7. Быстрый старт листа x1
