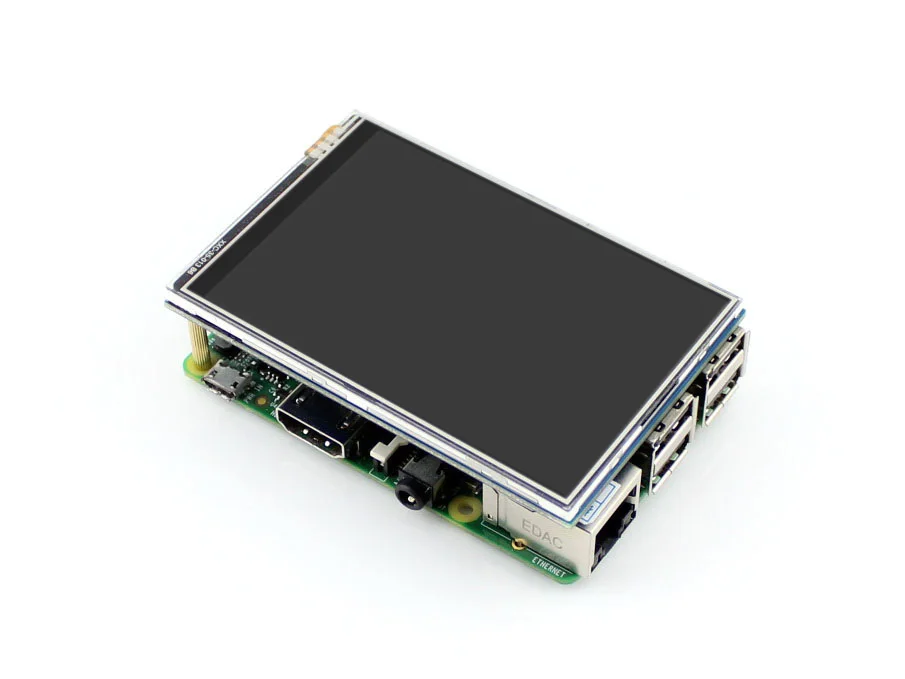

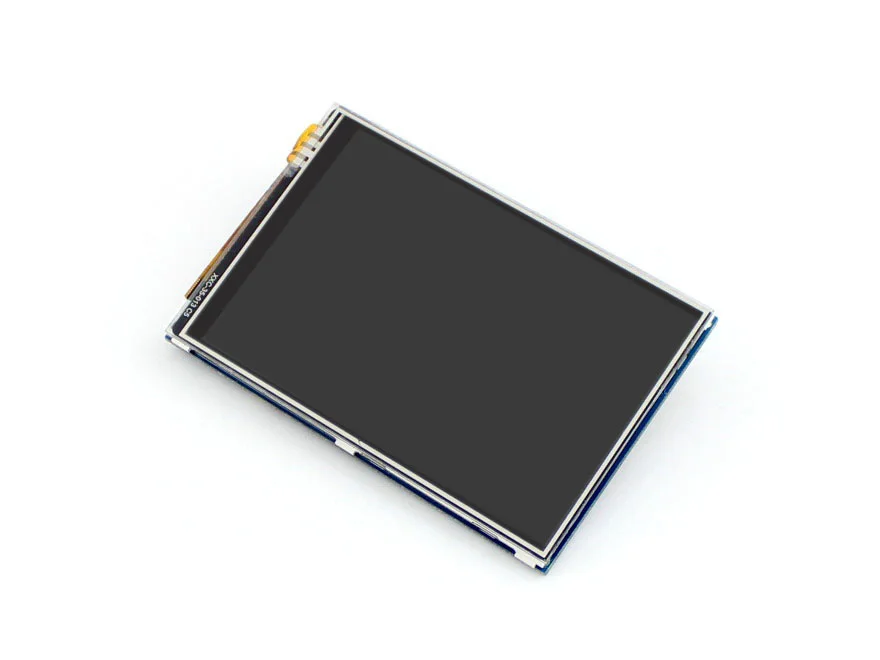

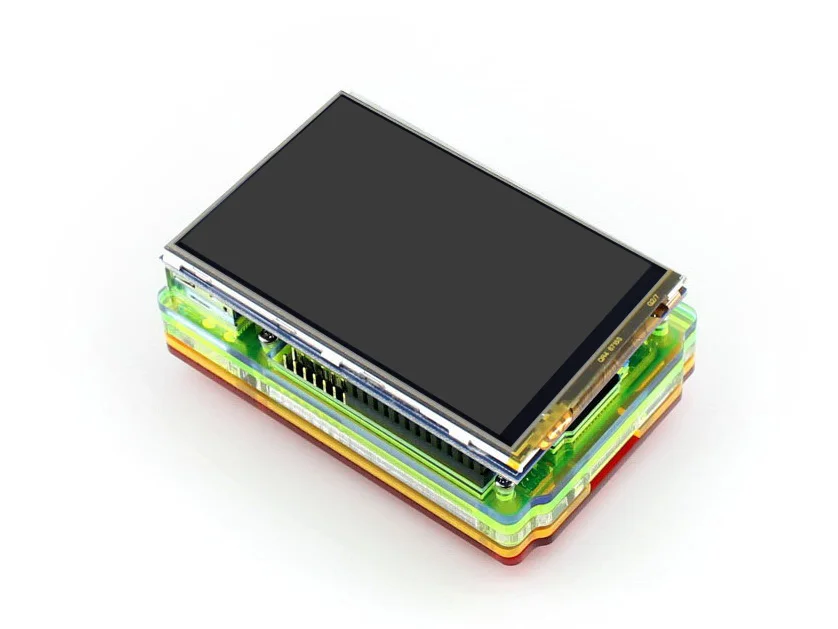

Waveshare 3 5 дюймов RPi lcd (A) резистивный сенсорный экран TFT дисплей предназначен для

Приветствуется заказ этих сенсорных экранов Raspberry Pi!

320 × 480, 3,5 дюймовый сенсорный экран TFT lcd предназначен для Raspberry Pi

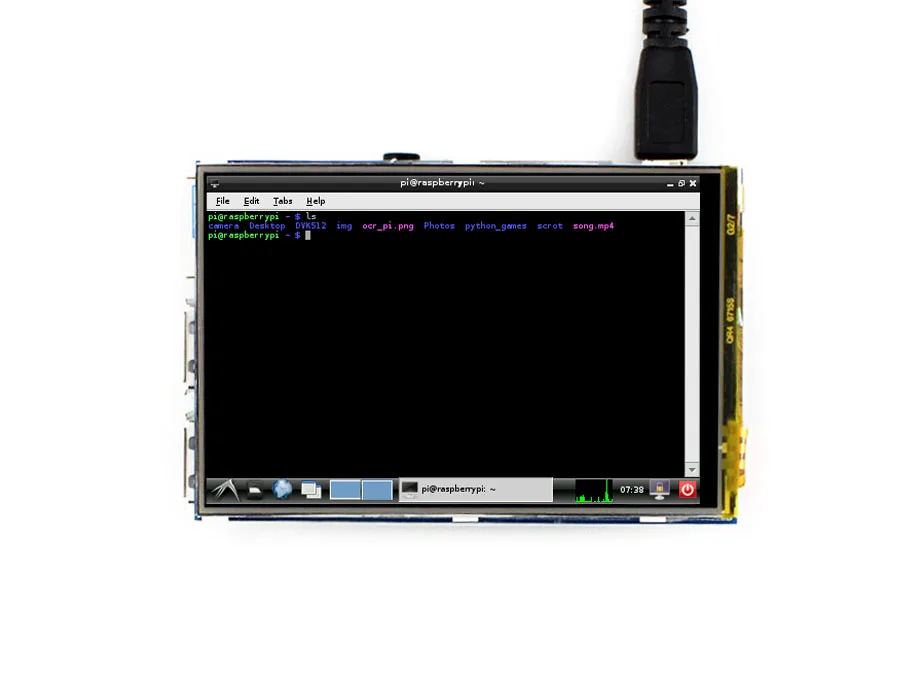

Особенности 320 × 480 разрешение Резистивный сенсорный экран управления Поддерживает любую проверку Raspberry Pi (непосредственно подключаемый) Предоставляются драйверы (работает с вашим собственным Raspbian/Ubuntu напрямую) Размер идеально подходит для Pi Высококачественное погружное золотое покрытие поверхности Поддерживает малиновую систему, позволяет вашей системе:
Фотографируйте касанием (до 17 режимов работы камеры) Поддержка клавиатуры программного обеспечения (системное взаимодействие без клавиатуры/мыши)

3,5 дюймовый RPi lcd (A)И3,5 дюймовый RPi lcd (B)Совместимы ли аппаратные средства друг с другом (используются различные драйвера), и могут быть взаимозаменяемы в большинстве случаев. (A) для низкой стоимости ver. В то время как (B) для ips ver. С лучшей отображения.

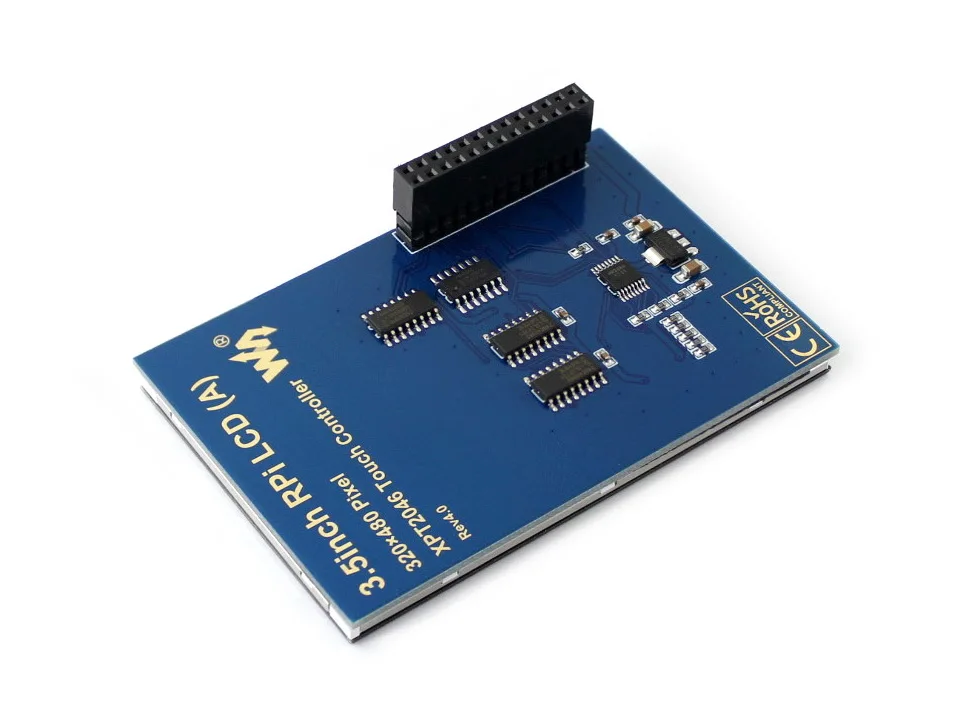

Основные параметры ЖК-дисплей Тип На тонкопленочных транзисторах на тонкоплёночных транзисторах ЖК-дисплей Интерфейс SPI Тип сенсорного экрана Резистивный Сенсорный экран контроллер XPT2046 Цвета 65536 Подсветка Светодиодный Разрешение 320*480 (пикселей) Соотношение сторон 8:5 Мощность потребления TBD Подсветка ток TBD Рабочая температура (℃) TBD Фото

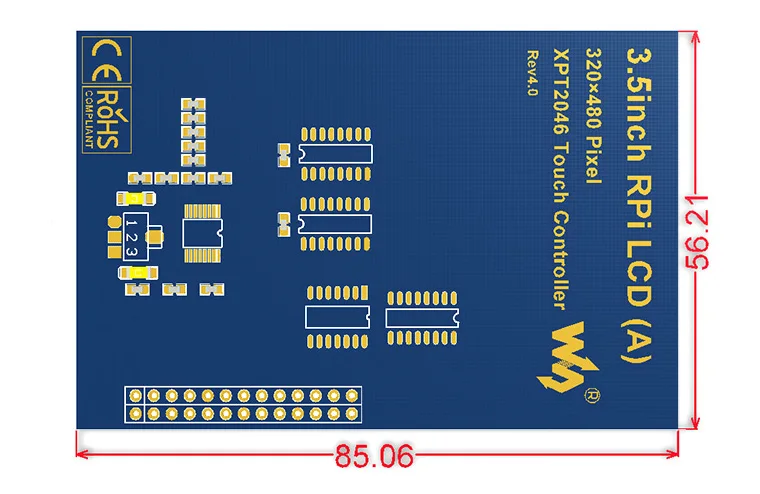

Интерфейс PIN нет. Символ Описание продукта: 1, 17 3,3 V Положительная мощность (Входная мощность 3,3 В) 2, 4, 5 V Положительная мощность (вход питания 5 В) 3, 5, 7, 8, 10, 12, 13, 15, 16 лет NC NC 6, 9, 14, 20, 25 GND Заземления 11 TP_IRQ Прерывание сенсорной панели, низкий уровень, в то время как сенсорная панель обнаруживает прикосновение 18 LCD_RS Выбор инструкции/регистрации данных 19 LCD_SI/TP_SI SPI ввод данных lcd/сенсорной панели 21 TP_SO Вывод данных SPI сенсорной панели 22 RST Сброс 23 LCD_SCK/TP_SCK SPI часы lcd/сенсорной панели 24 LCD_CS Выбор ЖК-чипа, низкий уровень активности 26 TP_CS Выбор чипа сенсорной панели, низкий уровень активности Внешний размер



Развития ресурсы

Вики:Www.waveshare.com/wiki/3.5inch_RPi_LCD_ (A)

Посылка содержание

Вес:0,056 кг

3,5 дюймовый RPi lcd (A) x 1 Стилус для сенсорного экрана-1 шт. Винты RPi (2 шт.) x 1 Вопросы и ответы Почему ЖК-дисплей не работает с моей Raspbian? Чтобы использовать ЖК-дисплей с официальным изображением Raspberry Pi, сначала необходимо установить драйвер. См. Руководство пользователя.
Тем не менее, для первого тестирования, вы можете использовать наше предоставленное изображение напрямую. Почему ЖК-дисплей все еще не работает с изображением Waveshare? Убедитесь, что аппаратное соединение правильно и нормально подключается.
Убедитесь, что изображение в tf-карте сгорело правильно.
PWR будет продолжать работать, и действие будет держать мигать, когда Raspberry Pi запускается успешно, в чехол оба из двух светодиодов держать на, возможно, что изображение было сгорело неправильно или карта TF была в плохом контакте. Какой блок питания мне использовать? Рекомендуется использовать адаптер питания 5 В/2 а для Raspberry Pi, кроме подключения USB, В противном случае Pi может не запуститься, потому что usb-порт ПК может не иметь достаточно питания.
Для большого размера lcd s, например, 10 дюймовая Диагональ или более, требуется другой автономный адаптер питания, чтобы обеспечить питание ЖК-дисплея.

Для получения дополнительной информации, пожалуйста, проверьте страницу wiki.

Гид по выбору Номер изделия: Разрешение ЖК-дисплей Интерфейс Сенсорный экран Панель Интерфейс Для использования с Размер (мм) Сенсорный экран Тип панели Закаленное Стекло крышка Ips Звук Мульти системы Дисплей Мульти системы сенсорный экран Популярные игровых консолей Как вы чувствуете 2,8 дюймовый RPi lcd (A) 320 × 240 I/O I/O Pi Как Pi 3B + Резистивный × × × × × × ★☆ 3,2 дюймовый RPi lcd (B) 320 × 240 I/O I/O Pi Как Pi 3B + Резистивный × × × × × × ★★ 3,5 дюймовый RPi lcd (A) 480 × 320 I/O I/O Pi Как Pi 3B + Резистивный × × × × × × ★★★ 3,5 дюймовый RPi lcd (B) 480 × 320 I/O I/O Pi Как Pi 3B + Резистивный × √ × × × × ★★★ 3,5 дюймов HDMI ЖК-дисплей 480 × 320 HDMI I/O Pi Как Pi 3B + Резистивный × √ √ √ × √ ★★★★ 4 дюйма RPi ЖК-дисплей (A) 480 × 320 I/O I/O Pi 94 × 61 Резистивный × √ × × × × ★★★☆ 4 дюйма HDMI ЖК-дисплей 480 × 800 HDMI I/O Pi 99 × 58 Резистивный × √ × √ × × ★★★★ 4,3 дюймов HDMI ЖК-дисплей 480 × 272 HDMI I/O Pi 106 × 68 Резистивный × × × × × × ★★★☆ 5 дюймов HDMI ЖК-дисплей 800 × 480 HDMI I/O Pi 121 × 78 Резистивный × × × × × × ★★★★ 5 дюймов HDMI ЖК-дисплей (B) 800 × 480 HDMI USB Не только Pi 121 × 76 Резистивный × × × √ √ × ★★★★☆ 5 дюймов HDMI ЖК-дисплей (г) 800 × 480 HDMI USB Не только Pi 121 × 76 Резистивный × × √ √ √ √ ★★★★☆ 5 дюймов HDMI ЖК-дисплей (H) 800 × 480 HDMI USB Не только Pi 121 × 76 Емкостный сенсорный экран × × √ √ √ √ ★★★★☆ 7 дюймов HDMI ЖК-дисплей 1024 × 600 HDMI I/O Pi 165 × 107 Резистивный × × × √ × × ★★★★ 7 дюймов HDMI ЖК-дисплей (B) 800 × 480 HDMI USB Не только Pi 165 × 107 Емкостный сенсорный экран × × × √ √ × ★★★★☆ 7 дюймов HDMI ЖК-дисплей (C) 1024 × 600 HDMI USB Не только Pi 165 × 107 Емкостный сенсорный экран × √ × √ √ × ★★★★★ 7 дюймов HDMI ЖК-дисплей (H) 1024 × 600 HDMI USB Не только Pi 165 × 107 Емкостный сенсорный экран ※ √ √ √ √ √ ★★★★★ 10,1 дюймов HDMI ЖК-дисплей 1024 × 600 HDMI I/O Pi 235 × 144 Резистивный × × × √ × × ★★★★ 10,1 дюймовый HDMI lcd (B) 1280 × 800 HDMI USB Не только Pi 274 × 187 Емкостный сенсорный экран √ √ × √ √ × ★★★★★ 10,1 дюймовый HDMI lcd (D) 1280 × 800 HDMI USB Не только Pi 258 × 177 Емкостный сенсорный экран √ √ √ √ √ × ★★★★★ 10,1 дюймовый HDMI lcd (H) 1024 × 600 HDMI USB Не только Pi 257 × 162 Емкостный сенсорный экран × × √ √ √ × ★★★★☆ 13,3 дюймовый HDMI lcd (H) 1920 × 1080 HDMI USB Не только Pi 330 × 208 Емкостный сенсорный экран √ √ √ √ √ √ ★★★★★

Примечание:
Pi 3B + означает Raspberry Pi 3 Model B +
Если ЖК-дисплей предназначен для воспроизведения видео, пожалуйста, выберите тот с интерфейсом дисплея HDMI для лучшего опыта.
※ Указанные7 дюймов HDMI ЖК-дисплей (H) (с чехол)Особенности закаленное стекло крышки, в то время как7 дюймов HDMI ЖК-дисплей (H)Используется обычная крышка экрана

У вас есть Внешний вид:
