7 дюймовый емкостный сенсорный монитор Waveshare с HDMI и ЖК дисплеем (H) 1024x600 IPS

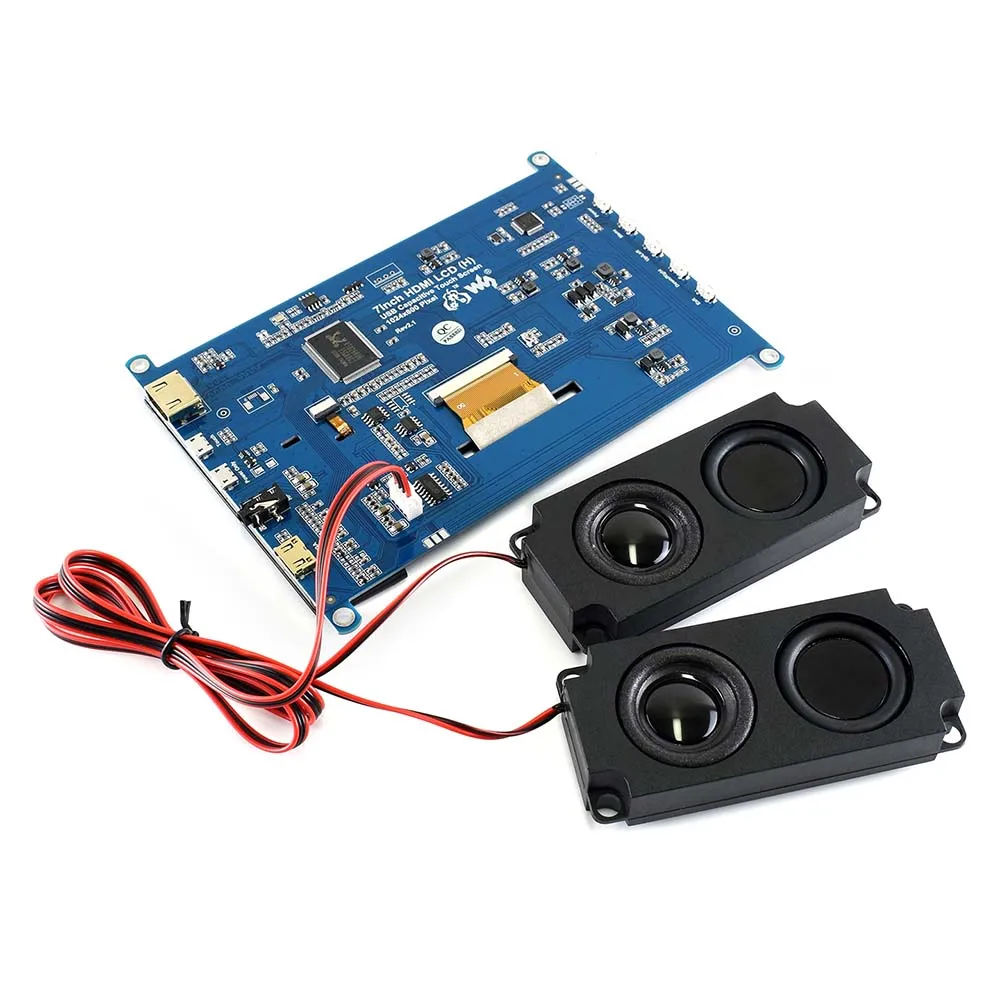

Примечание:Raspberry Pi  ИДинамик (8Ω 5 Вт)На фотографиях не включены.

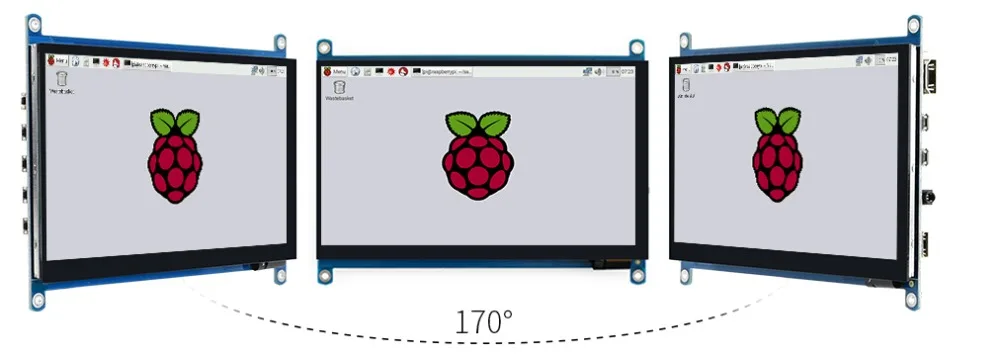

7 дюймов, 1024x600, емкостный сенсорный ЖК-экран, интерфейс HDMI, поддержка нескольких мини-ПК, мульти-систем Особенности ·Экран IPS, разрешение оборудования 1024x600, настраивается по (до 1920x1080) ·Поддерживает популярные мини-компьютеры, такие как Raspberry Pi, Jetson Nano, BB Black, Banana Pi, а также общие настольные компьютеры Когда работает с Raspberry Pi, поддерживает Raspbian/Ubuntu/Kali/Retropie/WIN10 IOT, драйвер бесплатно При работе в качестве монитора компьютера, поддерживает Windows 10/8.1/8/7, пять точек касания, и драйвер бесплатно ·Поддерживает популярные игровые консоли, такие как Microsoft XBOX360, Sony PS4 и Nintendo Switch и т. д. ·Многоязычное меню OSD, для управления питанием, регулировки яркости/контрастности и т. д. ·3,5 мм аудио разъем, разъем для акустических систем, поддерживает HDMI аудио выход ·Также поддерживает Вход VGA(Конкретные кабельТребуется и приобретается отдельно) С помощью с игровых консолей



Примечание:

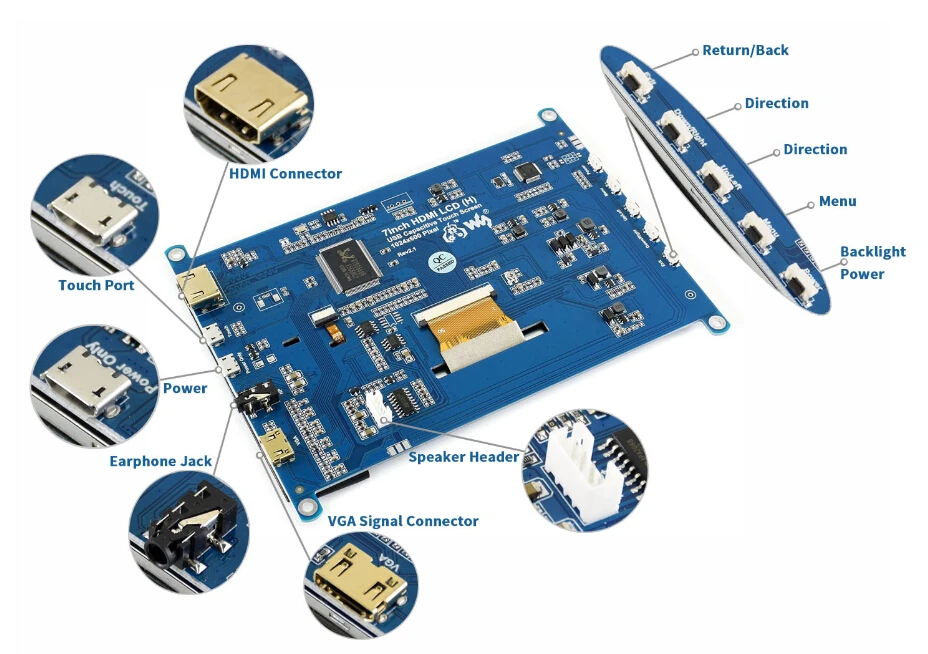

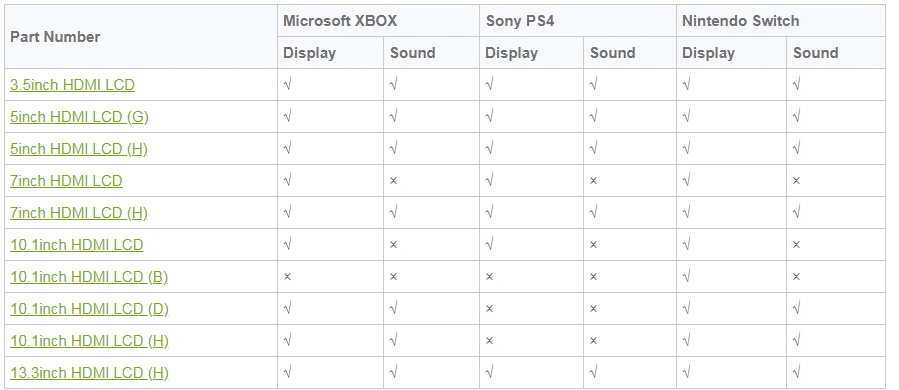

Ограниченная ОС игровой консоли, функция touch недоступна. Поддержка звука означает, что игровая консоль может выводить звуковой сигнал через встроенный жк-динамик, внешний динамик или разъем для наушников. Интерфейсы и ключи

Внешний размер

  Развития ресурсы

Вики:Www.wav WAV (H)

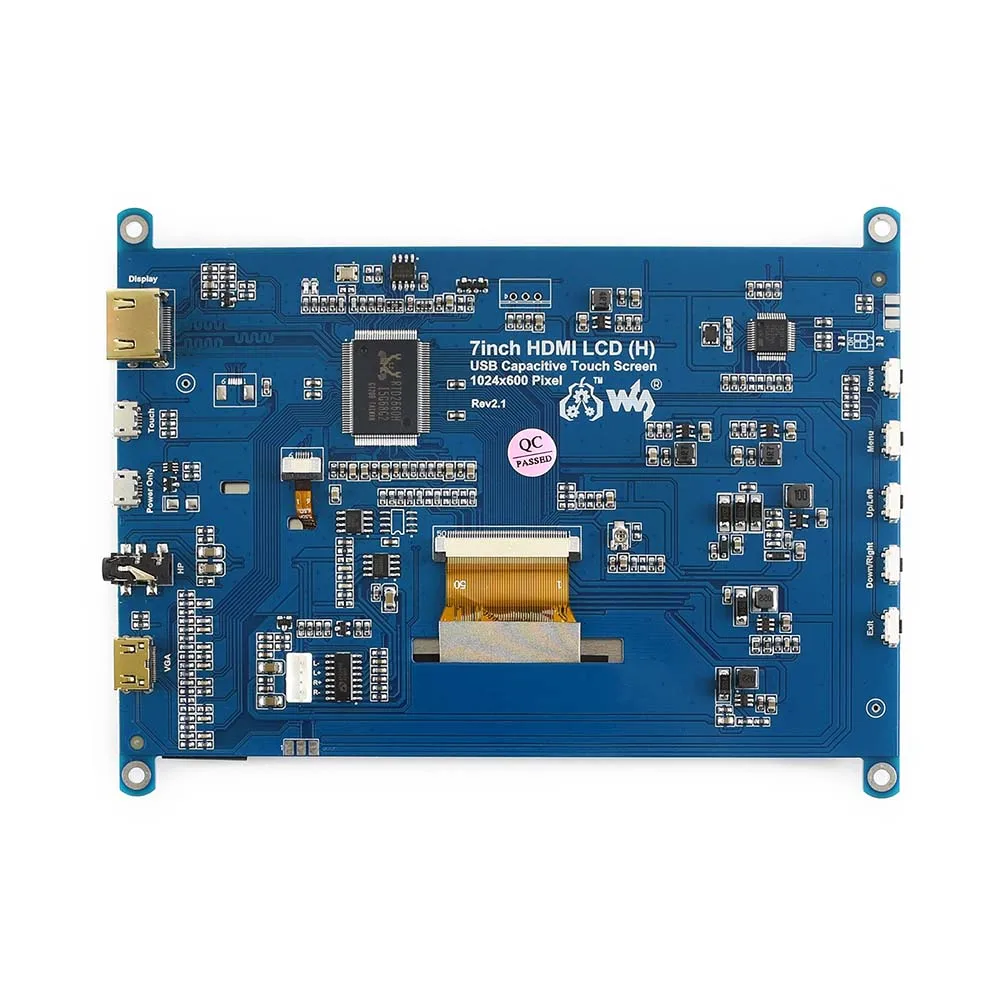

Фото

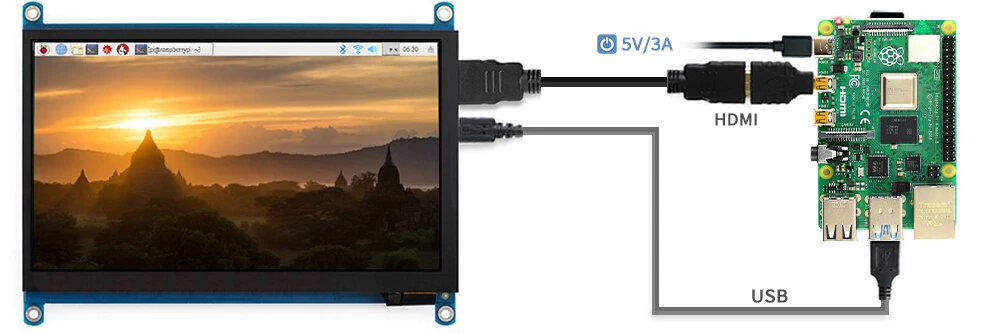

Подключение к Raspberry Pi 4

Подключение к Raspberry Pi Zero W

Подключитесь к Jetson Nano

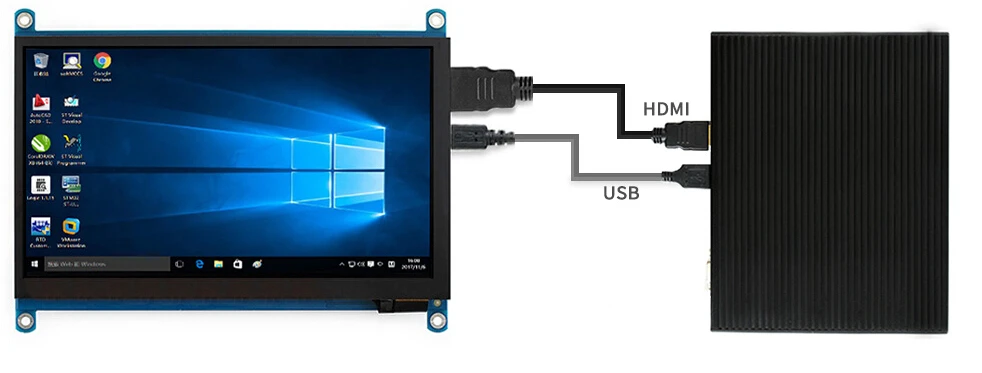

Подключение к мини-ПК







Вопросы и ответы Почему ЖК-дисплей не работает с моим Raspbian? Чтобы использовать ЖК-дисплей с официальным изображением Raspberry Pi, сначала должен быть установлен драйвер. Пожалуйста, обратитесь к руководству пользователя.
Тем не менее, для первого тестирования, вы можете использовать наше предоставленное изображение напрямую. Почему ЖК-дисплей все еще не работает с Waveshare предоставленным изображением? Убедитесь, что аппаратное соединение правильно и хорошо подключается.
Убедитесь, что изображение в tf-карте правильно сожжено.
PWR будет продолжать, и действие будет мигать, когда Raspberry Pi начнет успешно, в чехол, оба светодиода будут продолжать, возможно, что изображение было неправильно сожжено или карта TF была в плохом контакте. Какой источник питания я должен использовать? Рекомендуется использовать адаптер питания 5 В/2 а для Raspberry Pi, кроме usb-подключения, В противном случае Pi может не запускаться, потому что usb-порт ПК может не иметь достаточно мощности.
Для ЖК-дисплеев большого размера s, например, диагональ 10 дюймов или более, также требуется другой автономный адаптер питания для обеспечения питания ЖК-дисплея.

Для получения дополнительной информации, пожалуйста, проверьте страницу wiki.

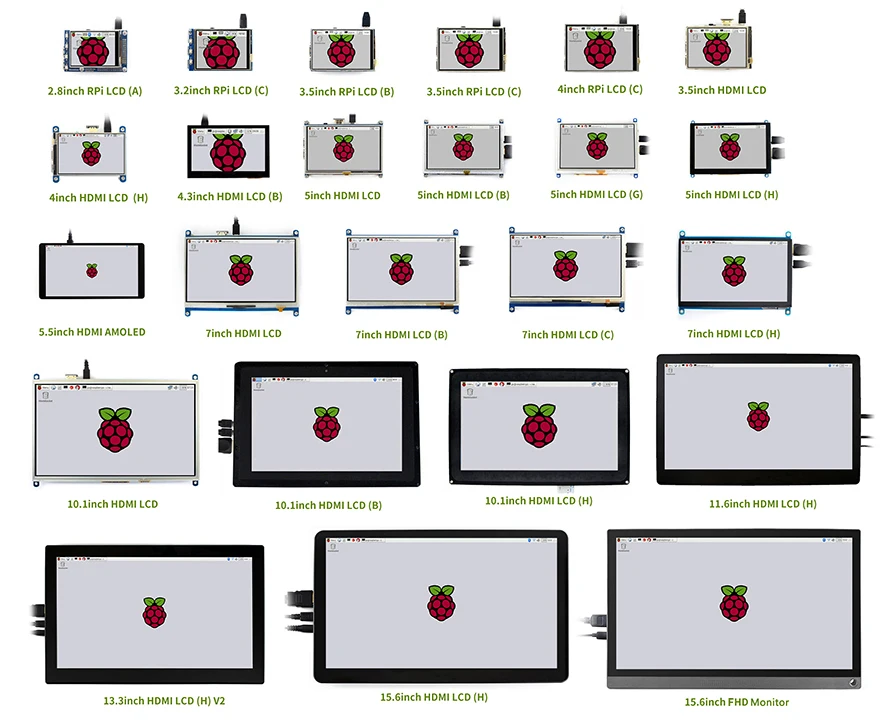

Гид по выбору Номер изделия: Разрешение Дисплей Интерфейс Сенсорный экран Панель Интерфейс Для использования с Размер (мм) Сенсорный экран Тип панели Закаленное Стекло крышка Дисплей Tech. Звук Популярные игровых консолей Как вы чувствуете 2,8 дюйма RPi ЖК-дисплей (A) 320 × 240 SPI SPI Pi Как Pi 3B + Резистивный × На тонкопленочных транзисторах на тонкоплёночных транзисторах × × ★☆ 3,2 дюйма RPi ЖК-дисплей (C) 320 × 240 Высоко-Скорость SPI SPI Pi Как Pi 3B + Резистивный × На тонкопленочных транзисторах на тонкоплёночных транзисторах × × ★★★ 3,5 дюйма RPi ЖК-дисплей (B) 480 × 320 SPI SPI Pi Как Pi 3B + Резистивный × IPS × × ★★★ 3,5 дюйма RPi ЖК-дисплей (C) 480 × 320 Высоко-Скорость SPI SPI Pi Как Pi 3B + Резистивный × На тонкопленочных транзисторах на тонкоплёночных транзисторах × × ★★★ 3,5 дюймов HDMI ЖК-дисплей 480 × 320 HDMI SPI Pi Как Pi 3B + Резистивный × IPS √ √ ★★★★ 4 дюйма RPi ЖК-дисплей (C) 480 × 320 Высоко-Скорость SPI SPI Pi 96 × 61 Резистивный × IPS × × ★★★★ 4 дюйма HDMI ЖК-дисплей 480 × 800 HDMI SPI Pi 99 × 58 Резистивный × IPS × × ★★★★ 4,3 дюймов HDMI ЖК-дисплей (B) 800 × 480 HDMI USB Не только Pi 106 × 68 Емкостный сенсорный экран × IPS √ √ ★★★★☆ 5 дюймов HDMI ЖК-дисплей 800 × 480 HDMI SPI Pi 121 × 78 Резистивный × На тонкопленочных транзисторах на тонкоплёночных транзисторах × × ★★★★ 5 дюймов HDMI ЖК-дисплей (B) 800 × 480 HDMI USB Не только Pi 121 × 76 Резистивный × На тонкопленочных транзисторах на тонкоплёночных транзисторах × × ★★★★☆ 5 дюймов HDMI ЖК-дисплей (г) 800 × 480 HDMI USB Не только Pi 121 × 76 Резистивный × На тонкопленочных транзисторах на тонкоплёночных транзисторах √ √ ★★★★☆ 5 дюймов HDMI ЖК-дисплей (H) 800 × 480 HDMI USB Не только Pi 121 × 76 Емкостный сенсорный экран √ На тонкопленочных транзисторах на тонкоплёночных транзисторах √ √ ★★★★☆ 5,5 дюймов HDMI AMOLED 1920 × 1080 HDMI USB Не только Pi 140 × 75 Емкостный сенсорный экран √ Активно-матричные осид √ × ★★★★★ 7 дюймов HDMI ЖК-дисплей 1024 × 600 HDMI SPI Pi 165 × 107 Резистивный × На тонкопленочных транзисторах на тонкоплёночных транзисторах × × ★★★★ 7 дюймов HDMI ЖК-дисплей (B) 800 × 480 HDMI USB Не только Pi 165 × 107 Емкостный сенсорный экран × На тонкопленочных транзисторах на тонкоплёночных транзисторах × × ★★★★☆ 7 дюймов HDMI ЖК-дисплей (C) 1024 × 600 HDMI USB Не только Pi 165 × 107 Емкостный сенсорный экран × IPS × × ★★★★★ 7 дюймов HDMI ЖК-дисплей (H) 1024 × 600 HDMI USB Не только Pi 165 × 107 Емкостный сенсорный экран ※ IPS √ √ ★★★★★ 10,1 дюймов HDMI ЖК-дисплей 1024 × 600 HDMI SPI Pi 235 × 144 Резистивный × На тонкопленочных транзисторах на тонкоплёночных транзисторах × × ★★★★ 10,1 дюймов HDMI ЖК-дисплей (B) 1280 × 800 HDMI USB Не только Pi 274 × 187 Емкостный сенсорный экран √ IPS × × ★★★★★ 10,1 дюймов HDMI ЖК-дисплей (H) 1024 × 600 HDMI USB Не только Pi 257 × 162 Емкостный сенсорный экран × На тонкопленочных транзисторах на тонкоплёночных транзисторах √ × ★★★★☆ 11,6 дюймовый HDMI LCD (H) 1920 × 1080 HDMI USB Не только Pi 285 × 182 Емкостный сенсорный экран √ IPS √ √ ★★★★★ 13,3 дюймов HDMI ЖК-дисплей (H) 1920 × 1080 HDMI USB Не только Pi 330 × 208 Емкостный сенсорный экран √ IPS √ √ ★★★★★

Примечание:

Pi 3B + означает Raspberry Pi 3 Model B + Если ЖК-дисплей предназначен для воспроизведения видео, пожалуйста, выберите один с интерфейсом HDMI для лучшего опыта. Закаленное Стекло крышка ※:7 дюймов HDMI ЖК-дисплей (H) (с чехол)Особенности закаленного стекла, в то время как7 дюймов HDMI ЖК-дисплей (H)Использует обычный чехол для экрана

У вас есть Внешний вид:



Посылка содержание

Вес:0,273 кг

Примечание:Raspberry PiИДинамик (8Ω 5 Вт)На фотографиях не включены.

1. 7 дюймов HDMI ЖК-дисплей (H) x1 2. Кабель HDMI x1 3. HDMI к Micro HDMI адаптер x1 4. Разъем USB типа A для кабеля micro B x1 5. Быстрый старт листа x1
