Atmel ICE базовый комплект поставляется с дополнительным адаптером и

Описание

Atmel-ICE Basic Kit, мощный инструмент разработки для отладки и программирования микроконтроллеров Atmel SAM и AVR, поставляется с дополнительным адаптером и кабелями

Обзор

Atmel-ICE является мощным инструментом разработки для отладки и программирования Atmel ARM® Cortex®-M на базе Atmel SAM и AVR® микроконтроллеров с возможностью отладки на чипах.

Ключевые особенности Поддержка JTAG, SWD, PDI, TPI, aWire, SPI и debugWIRE интерфейсов Полная отладка исходного уровня в Atmel Studio Поддерживает все встроенные аппаратные точки останова в целевом микроконтроллере (количество зависит от модуля OCD в цели) До 128 точек останова программного обеспечения От 1,62 до 5,5 В Питание от USB Предоставляет Оба разъема для отладки ARM Cortex (10-контактный) и разъем AVR JTAG Поддерживаемое программное обеспечение Идеально поддерживает Atmel Studio 6,2 или более высокую версию Непосредственно поддерживает ICC8AVR или более высокую версию Поддерживает программирование шестигранных файлов, генерируемых ICCAVR, CVAVR, IAR и т. д. Поддерживаемые устройства Программирование и отладка на чипе всех 32-битных MCUs Atmel AVR на интерфейсах JTAG и aWire Программирование и отладка на чипе всех устройств Atmel AVR XMEGA® на двух проводных интерфейсах JTAG и PDI JTAG и SPI программирование и отладка всех 8-битных MCUs Atmel AVR с поддержкой OCD на интерфейсах JTAG или debugWIRE Программирование и отладка всех устройств Atmel SAM ARM Cortex-M на основе MCUs на интерфейсах SWD и JTAG Программирование всех Atmel tinyAVR® 8-битных MCUs с поддержкой интерфейса TPI

Для получения более подробной информации, пожалуйста, посетитеUC3, Мега, Сэм , Крошечные, Xmega

Технические характеристики Напряжение интерфейса 1,62 в ~ 5,5 В Часы JTAG 32 кГц ~ 7,5 МГц Часы PDI 32 кГц ~ 7,5 МГц DEBUGWIRE BAUDRATE 4 кбит/с ~ 0,5 Мбит/с AWIRE BAUDRATE 7,5 кбит/с ~ 7 Мбит/с Часы SPI 8 кГц ~ 5 МГц SWD часы 32 кГц ~ 2 МГц Интерфейс ПК Высокая скорость USB 2,0 Физические интерфейсы

Варианты подключения Atmel-ICE

Примечание:
При подключении платы адаптера к цели, пожалуйста, обратите внимание на штифт 1 (указанный белым пятном или квадратным припоем).
Плата адаптера, входящая в Atmel-ICE-B2, совместима с официальной платой в комплекте Atmel-ICE Full.

① 10-контактный разъем AVR JTAG

② 6-контактный AVR ISP/debugWIRE/PDI/aWire/TPI header

SPI/debugWIRE
PDI
Проволока
TPI


10-контактный AVR ISP заголовок также доступен через наш дополнительный Бесплатный 6-контактный к 10-контактный ISP кабель

③ 10-контактный разъем SAM JTAG/SWD

  Ресурсы для развития

Вики:Www.wav eshare.com/wiki/Atmel-ICE

Содержимое упаковки

Вес:0,129 кг

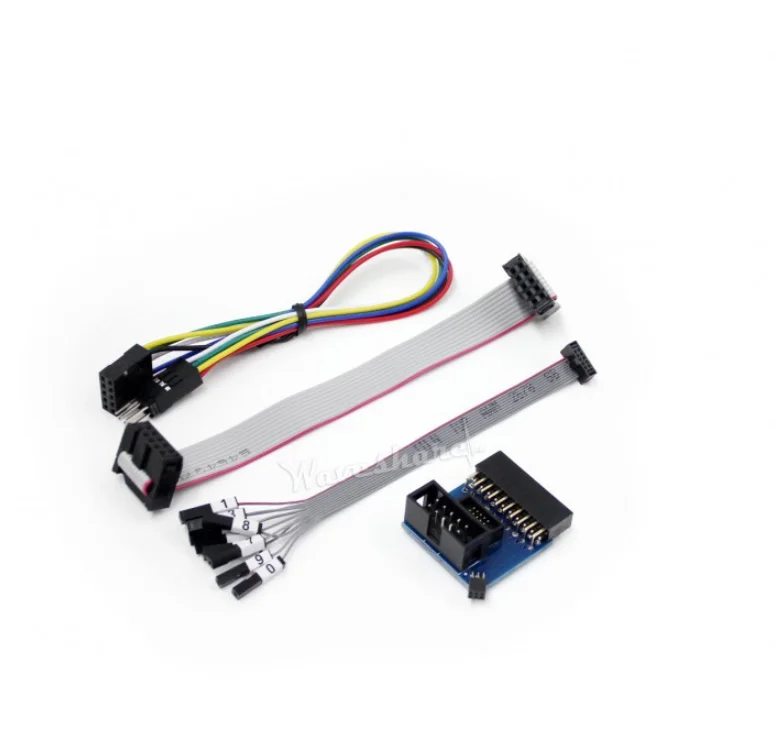

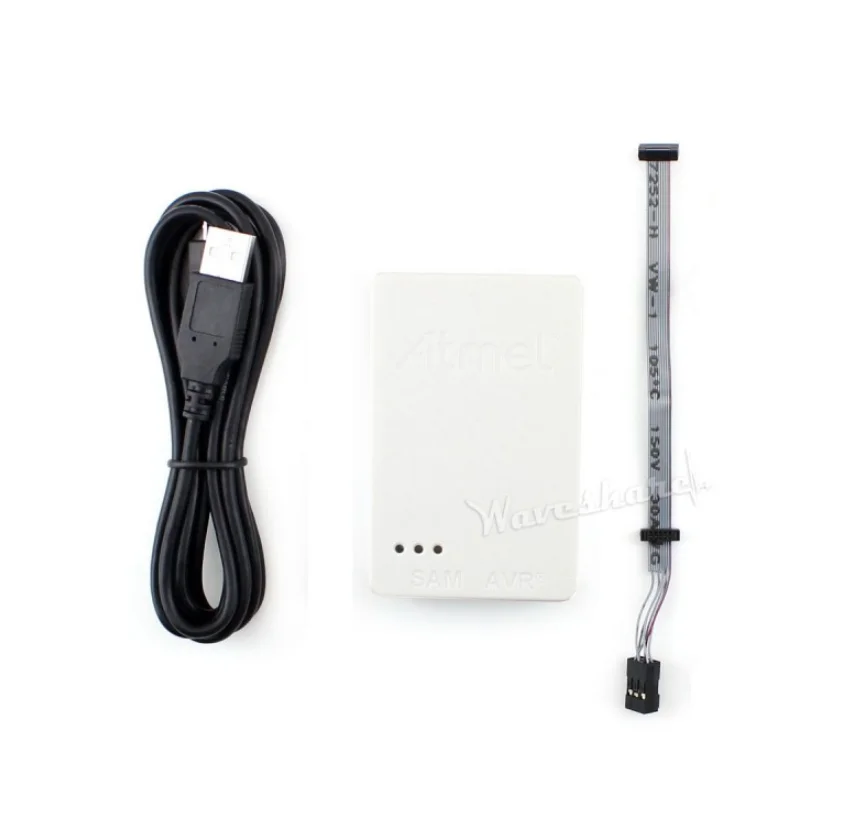

Блок Atmel-ICE-C x1 Разъем USB типа A для кабеля micro B x1 IDC плоский кабель с 10-контактным 50-мил разъемом и 6-контактным 100-мил разъемом x1 Многофункциональная плата адаптера x1 Плоский кабель 10 pin x1 10pin 100mil кальмар кабель x1 6-контактный к 10-контактный ISP кабель x1 1. 2. 3. 4. 5 6 7 Руководство по выбору

Атмель-лед: Включает в себя все в официальном наборе Atmel-ICE Full и дополнительный Бесплатный 6-контактный к 10-контактному ISP-кабелю.
Atmel-ICE-B2: Включает в себя все в официальном базовом наборе Atmel-ICE, а также больше адаптеров и кабелей из Waveshare, обеспечивает те же функции, что и полный набор Atmel-ICE по более низкой цене.
Атмель-ICE-C: Принимает оригинальный микрочип ATMEL-ICE-PCBA, поставляется с корпусом из алюминиевого сплава, более прочный и экономически эффективный.
