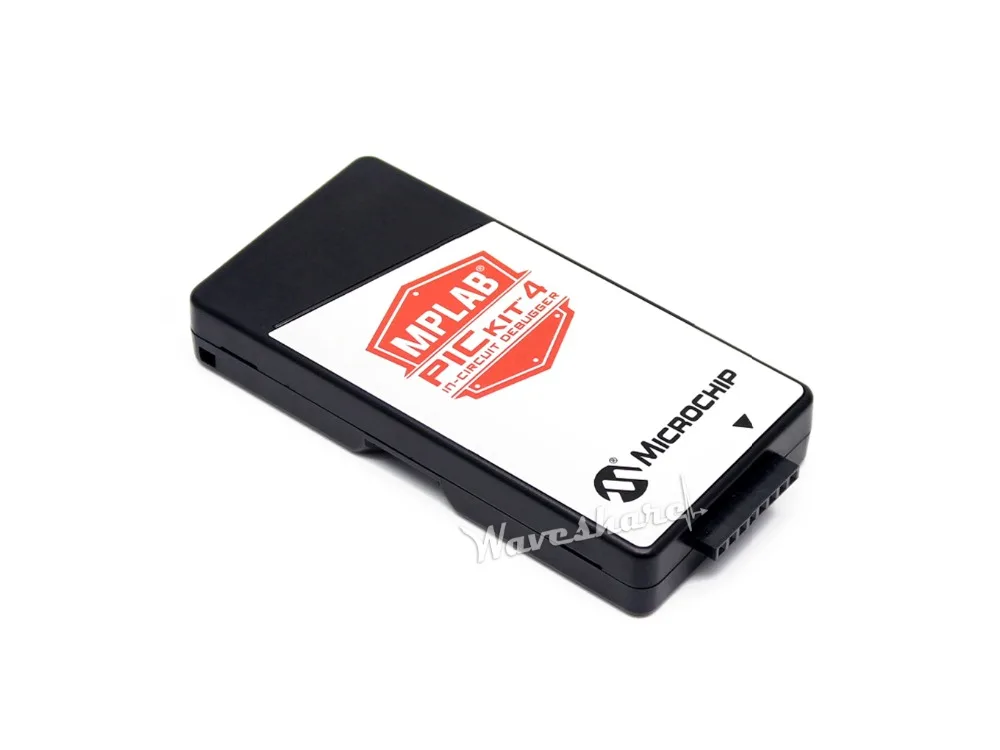

MPLAB PICkit 4 встроенный отладчик, быстрое программирование, повышенная функциональность Описание продукта:

Отладчик/программист MPLAB® PICkit™ 4 In-Circuit обеспечивает быструю и легкую отладку и Программирование микроконтроллеров flash PIC® и dsPIC®, использование мощного графического пользовательского интерфейса интегрированной среды разработки MPLAB X (IDE), версия 4,15.

MPLAB PICkit 4 программы быстрее, чем его предыдущий PICkit3.Наряду с более широким целевым напряжением PICkit 4 поддерживает более продвинутые интерфейсы.

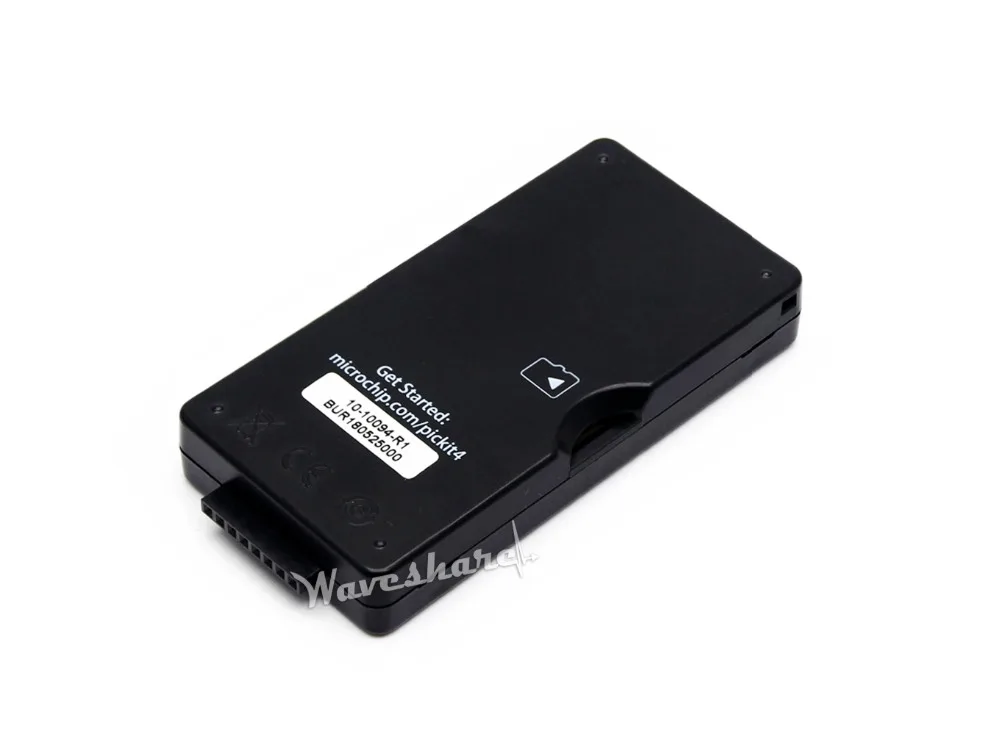

Дополнительный слот карты micro SDИ возможность быть автономным от цели означаетВы можете взять свой код с собой и программировать на ходу. *И никогда не беспокойтесь о размере кода.

Особенности 8-pin с линейкой коллектора (совместим с ICSP/2-проводной джтаг/4-провод JTAG/SWD) Соответствует скорости сгорания кремния, программ так быстро, как устройство позволит Широкий целевое напряжение (1,20 V ~ 5,5 V) Может быть подключен к питанию от целевого (2,7 V ~ 5,5 V) Минимальное потребление тока на <100 & micro;A от цели Питание от высокоскоростного USB 2,0, внешний источник питания не требуется Может поставить до 50 мА мощности до цели через USB Прошивка постоянно обновляется, чтобы добавить поддержку новых устройств Поддержка программиста к ходу (PTG) * Слот для sd-карты для хранения данных программы Нажмите на логотип, чтобы запрограммировать цель CE и сертификат безопасности материала по ограничению на использование опасных материалов в производстве, отвечающих требованиям

* PICkit 4 теперь поддерживает функциональность программиста к ходу. Для его использования требуется обновление прошивки MPLAB X IDE v5.30 или более поздней версии, а карта Micro SD также включена для удобства хранения данных программы.

Программные требования MPLAB X IDE/SATA версии4,15 или более поздней версии Microsoft Windows® 7 или более поздней версии, операционные системы Mac OSX® и Linux® Программы кодовые файлы, генерируемые MPLAB IDE Поддерживаемые устройства

Для проверки поддерживаемых устройств:Если у вас установлен MPLAB X IDE, вы можете перейти в папку «docs» в каталоге установки MPLAB X и открыть файл «Device Support.htm». Кроме того, вы можете загрузить его по этой ссылке:Http://www.microchip.com/mplabx-ide-release-notes

Как Применение

1. Установите последнюю версию MPLAB X IDE (www.microchip.com/mplabx)

2. Подключение к целевому устройству

Подключите MPLAB PICkit 4 к компьютеру с помощью прилагаемого кабеля Micro-B USB. Подключите кабель связи между отладчиком и целевой платой. Подключите Внешнее питание к целевой плате.

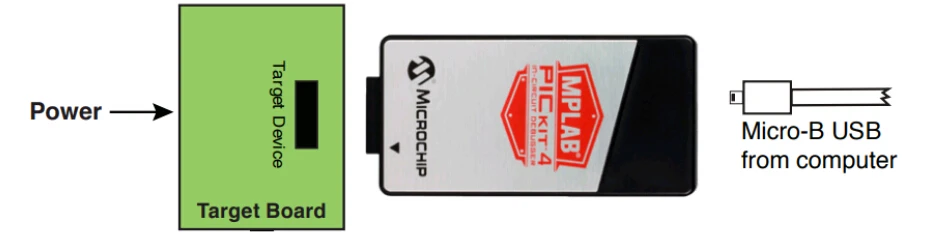

Типичная система отладки-устройство с бортовой схемой отладки

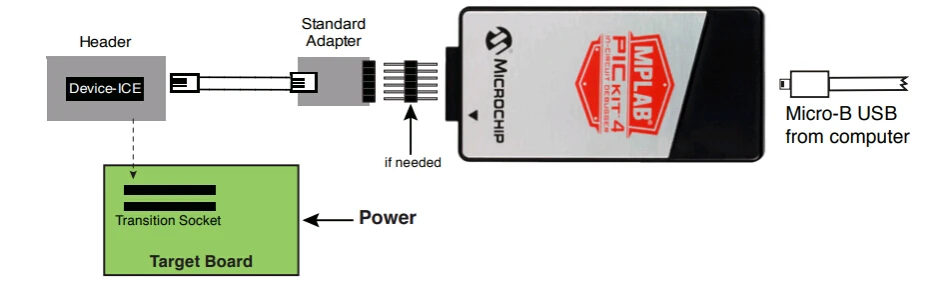

Альтернативная система отладки-устройство ICE

3. Создание, создание и запуск проекта

См. Руководство пользователя MPLAB X IDE или онлайн-помощь для инструкций по установке языковых инструментов, созданию или открытии проекта и настройке свойств проекта. Проверьте, что биты конфигурации в коде соответствуют рекомендуемым параметрам ниже. Чтобы выполнить свой код в режиме отладки, выполните отладку. Чтобы выполнить свой код в режиме Non-Delight (release), выполните пробежку. Чтобы удерживать устройство в режиме Reset после программирования, Используйте значок hold in Reset на панели инструментов.

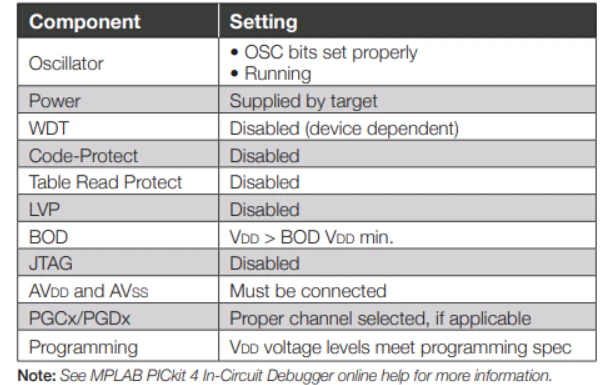

Рекомендуемые настройки

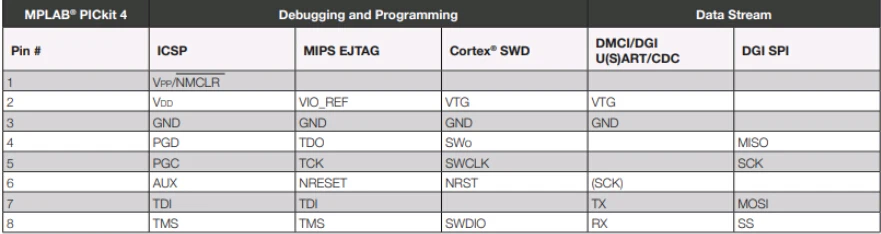

PICkit 4 Интерфейсы выводов

** Конечное устройство должно работать с осциллятором, чтобы отладчик работал в качестве отладчика.
*** Если устройство имеет линии AVdd и AVss, они должны быть подключены для работы отладчика.

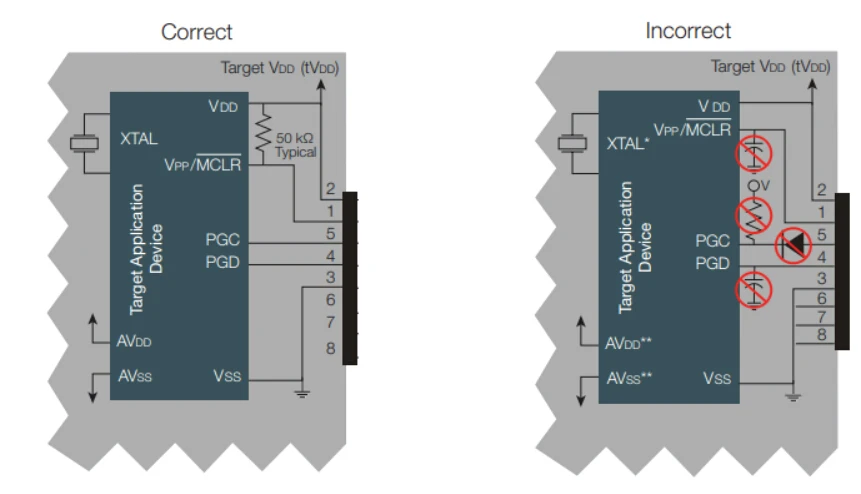

Цель схемотехника меры предосторожности

Не используйте PGC/PGD:Они нарушат уровень напряжения, так как эти линии имеют программируемые вытягивающие резисторы в отладчике. Не используйте конденсаторы на PGC/PGD:Они предотвращают Быстрые переходы на данных и часовых линиях во время программирования и отладки связи. Не используйте конденсаторы на MCLR:Они предотвращают Быстрые переходы VPP. Простой выдвижной резистор, как правило, достаточно. Не используйте диоды на PGC/PGD:Они предотвращают двунаправленную связь между отладчиком и целевым устройством. Не превышать рекомендованные длины кабеля:Обратитесь к спецификации оборудования MPLAB PICkit 4 online help или руководство пользователя для длины кабеля. Развития ресурсы

PICkit 4 resources официальная ссылка:Http://www.microchip.com/developmenttools/productdetails.aspx?partno=pg164140



Вес:0,258 кг

PICkit 4 оригинальный комплект (USB кабель в комплекте) x1 Карта Micro SD 16 Гб x1 6-pin RJ11 кабель x1 RJ-11 к адаптеру ICSP x1 6-pin ICSP кабель x1 -1 шт. 2 3 4 5
