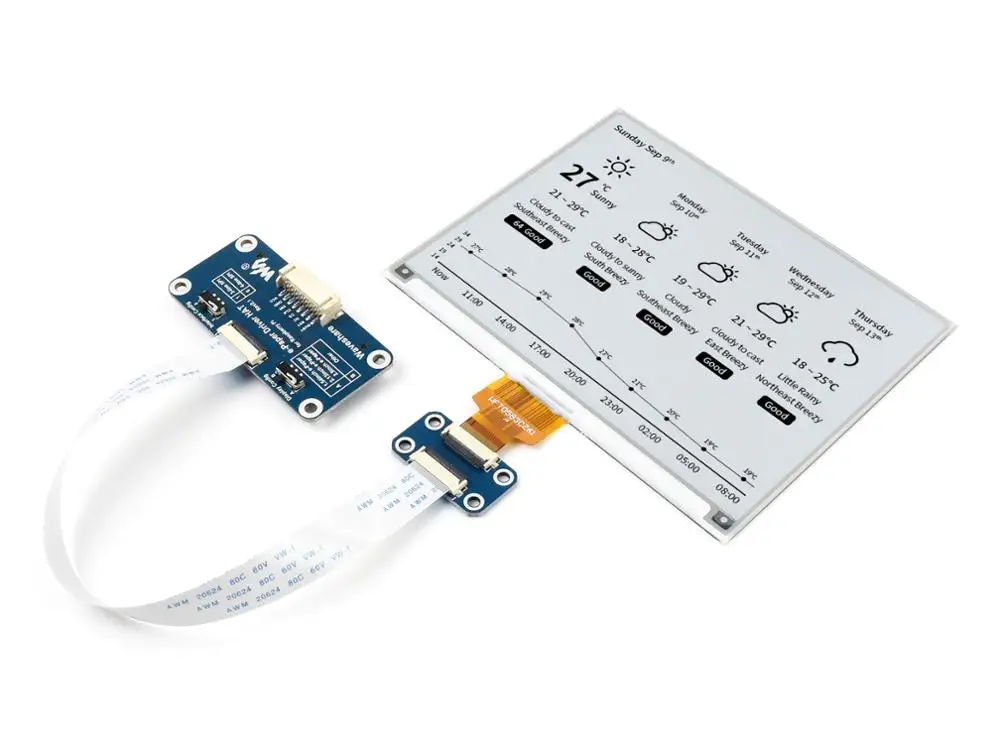

Waveshare 5 83 дюйма E Бумага Ink Дисплей шляпа для Raspberry Pi 648 × 480 Пиксели черный/белый цвет

Описание

5,83 дюймовый E-Paper E-Ink дисплей шляпа для Raspberry Pi, 648 × 480 пикселей, черный/белый двойной цвет, SPI интерфейс 5,83 "E-PAPER шляпа

Низкое энергопотребление, широкий угол обзора, бумажное отображение без электричества

Идеально подходит для ценников, этикеток на полках, промышленных инструментов...

Размер5,83" Разрешение648 × 480 Угол обзора> 170 ° Цвет дисплеяЧерный/белый Серые весы2 КоммуникацияSPI Панель дисплеяЭлектронная бумага Опыт работыБумага-как Окружающая средаТребуется окружающий светильник Тип дисплеяПассивно отражающий Особенности с первого взгляда Нет подсветки, держит отображение последнего содержимого в течение длительного времени даже при отключении питания Ультра низкое энергопотребление, в основном мощность требуется только для освежения Стандартный Raspberry Pi 40PIN GPIO удлинитель, поддержка Raspberry Pi серии плат, Jetson Nano Интерфейс SPI, для подключения к платам контроллера, таким как Raspberry Pi/Jetson Nano/Arduino/STM32 и т. д. Бортовое напряжение переводчик, совместимый с 3,3 V / 5V MCU Поставляется с ресурсами разработки и руководством (примеры для Raspberry Pi/Jetson Nano/Arduino/STM32) Технические характеристики Рабочее напряжение 3,3 V/5V Цвет дисплея Черный, белый Интерфейс 3-провод SPI, 4-провод SPI Серые весы 2 Габаритные размеры 125,40 × 99,50 мм Полное время обновления 5s Размер дисплея 119,232 × 88,320 мм Обновленная мощность 26,4 МВт (typ.) Точка шаг 0,184 × 0,184 мм Ток в режиме ожидания <0.01uA (почти нет) Разрешение 648 × 480 пикселей Угол обзора > 170 ° Преимущества EINK

Электронный бумажный дисплей использует микрокапсульные электрофоретические технологии для отображения, принцип: заряженные частицы, взвешенные в прозрачной жидкости, будут перемещаться по бокам микрокапсулы при применении электрического поля, делая Микрокапсулу видимой, отражая окружающий светильник, так же, как традиционная напечатанная бумага.
Дисплей электронной бумаги будет четко отображать изображения/текст под светильник лампы или естественный светильник, не требует задний светильник, и имеет почти до 180 ° угол обзора. Он обычно используется в качестве e-reader из-за его бумажного эффекта.

Стандартный Raspberry Pi 40PIN GPIO Header

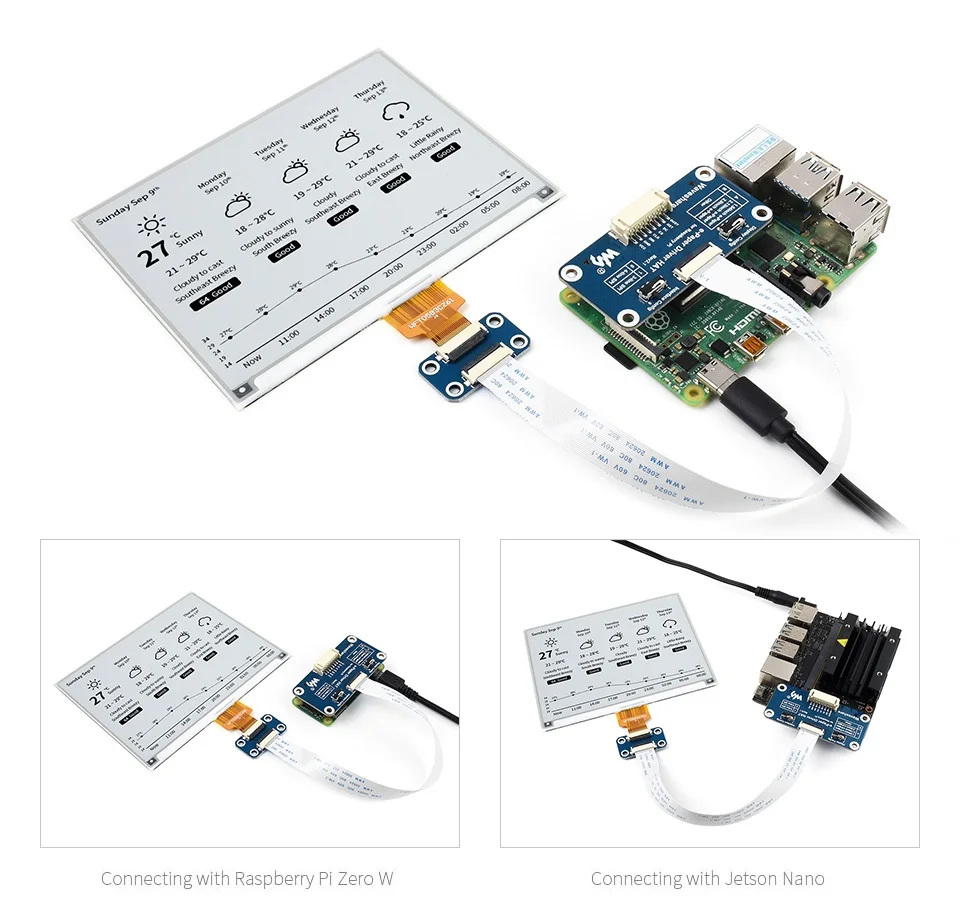

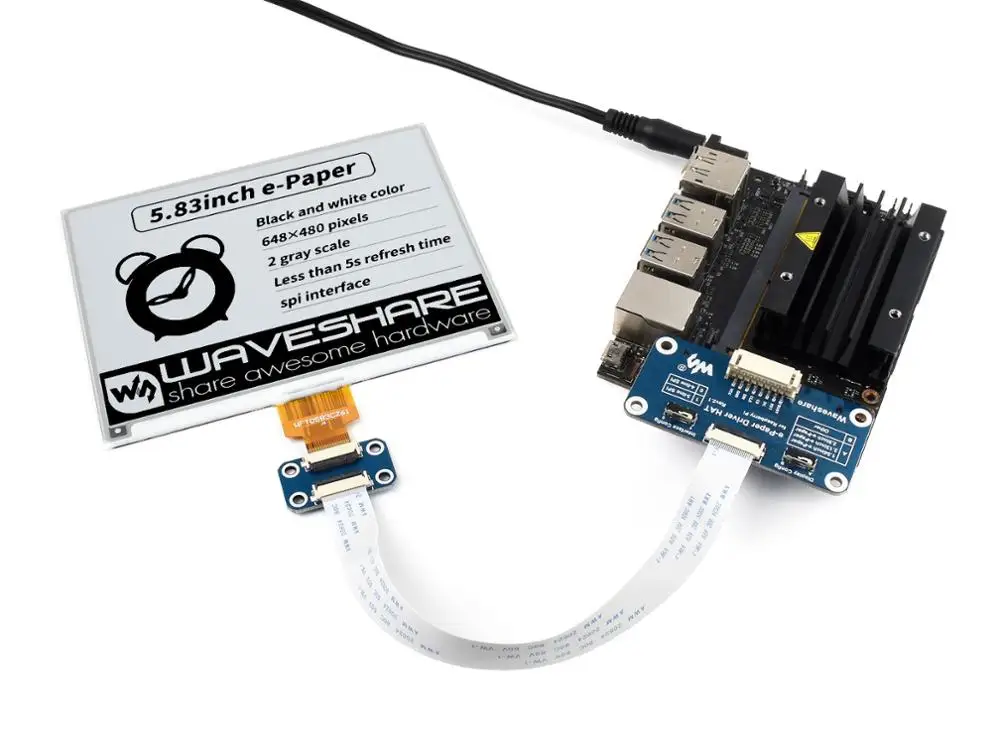

Совместим с Raspberry Pi Series Boards, Jetson Nano

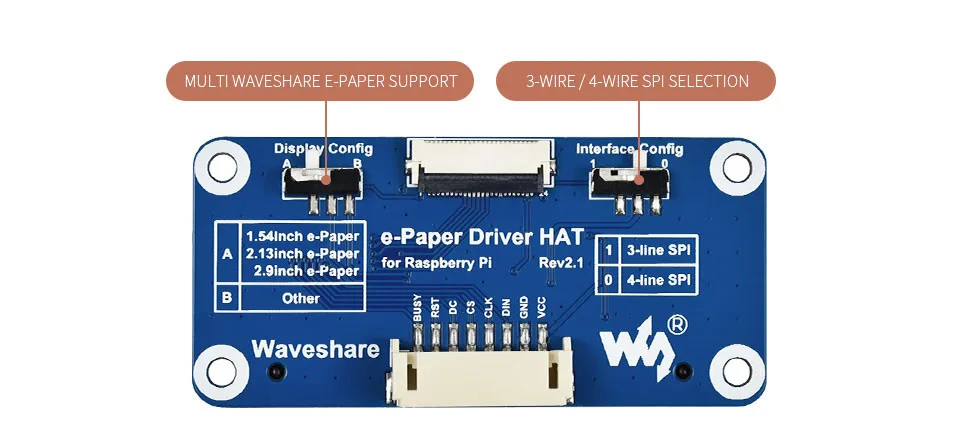

Raspberry Pi, Jetson Nano на фото не включены. Бортовой интерфейс управления SPI

Для использования с другими платами контроллера, такими как STM32/Arduino

VCC 3,3 V/5V GND Наземный DIN SPI MOSI pin CLK SPI SCK pin CS Выбор чипа SPI, низкая активность Постоянный ток Выбор данных/команд (высокий для данных, низкий для команды) RST Внешний сброс, низкий уровень активности Занят Выходное напряжение, высокая активность

* Для Arduino UNO, из-за его ограничения RAM, лучше выбратьЗащитная пленка для электронной бумаги

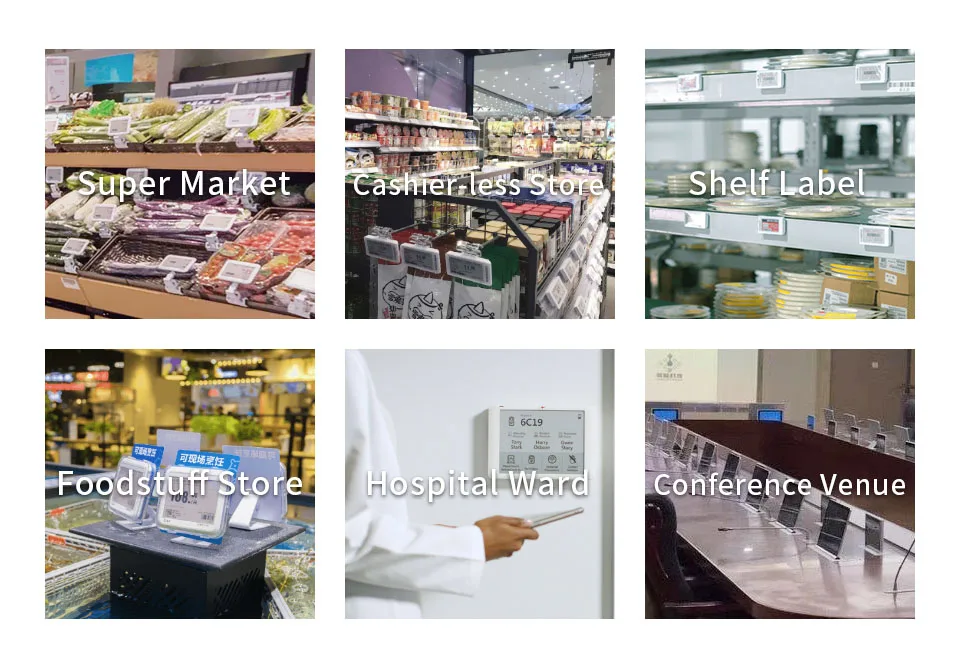

Примеры применения

Подходит для ценников, тегов активов/оборудования, этикеток на полках, тегов имени Конференции...

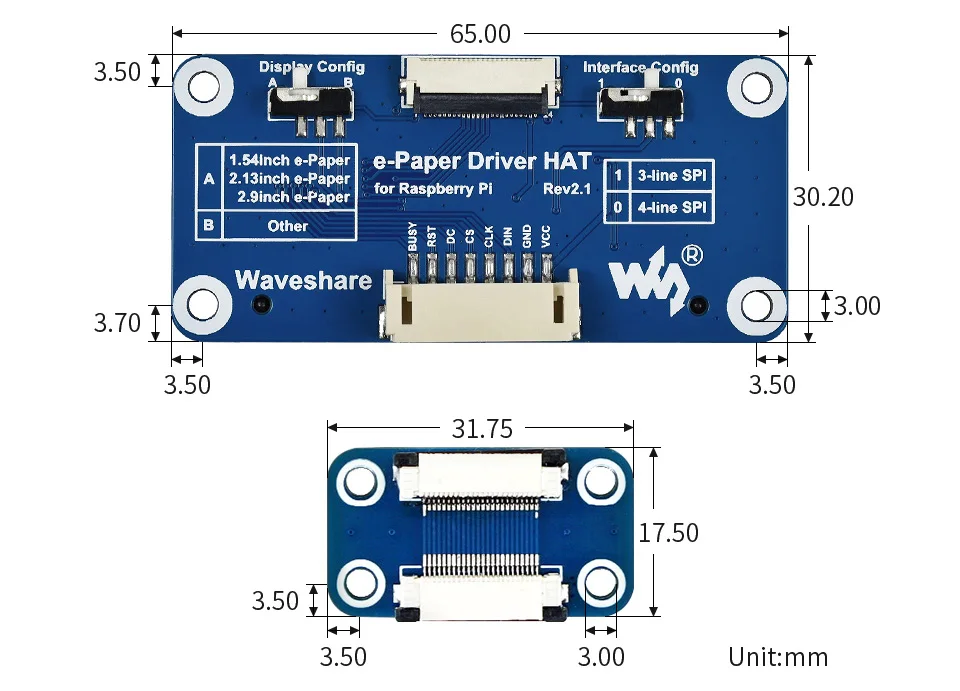

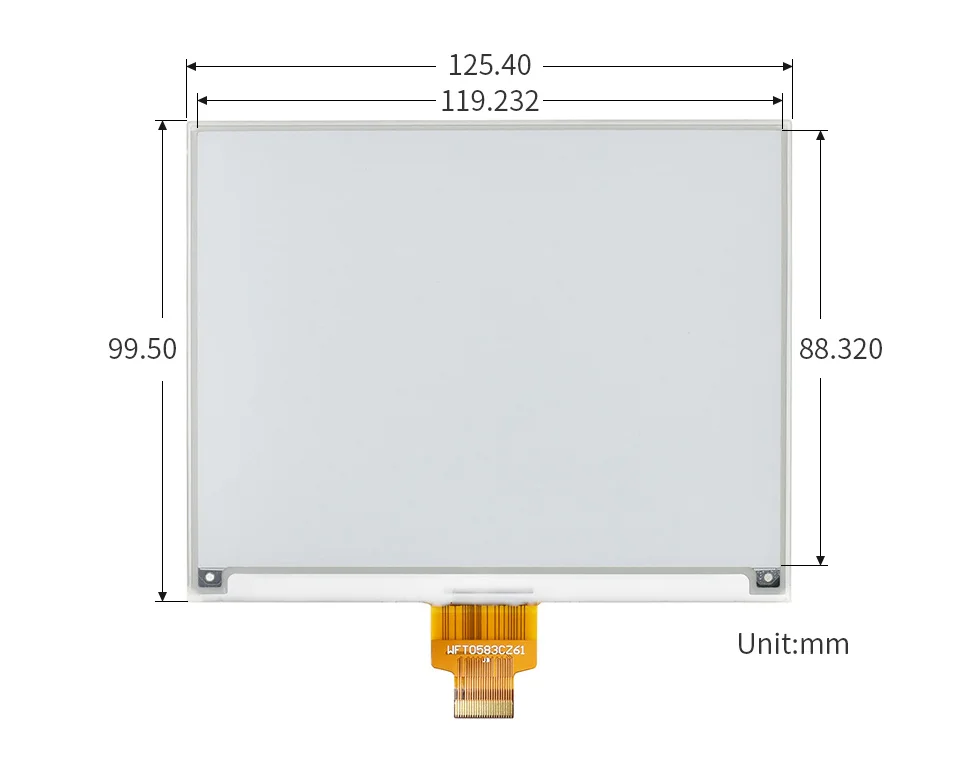

Габаритные размеры   Ресурсы и услуги

---

Вики:5,83 inch_e-Paper_HAT

* Ресурсы для различных продуктов могут отличаться, пожалуйста, проверьте вики-страницу, чтобы подтвердить фактически предоставленные ресурсы.

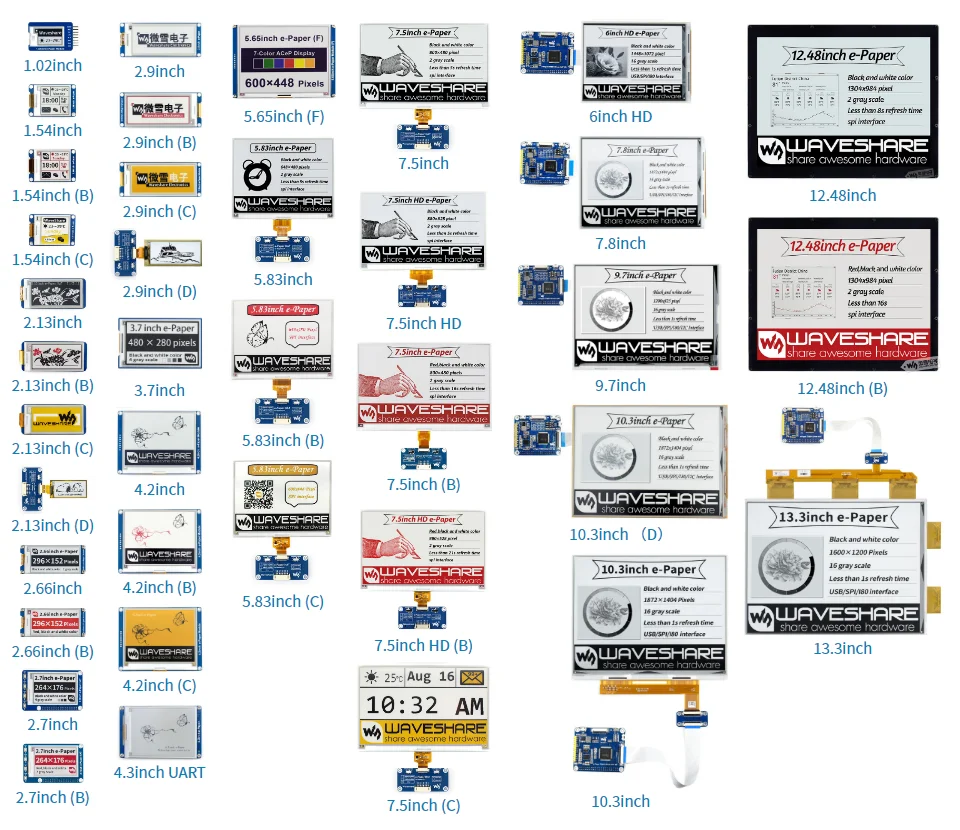

Руководство по выбору Номер детали Цвета Серые весы Разрешение Размер дисплея (мм) Размер контура (мм) Время полного обновления (ов) Частичное обновление1 PI HEAD-ER2 FLEXI-BLE Интерфейс 1,02 дюймовый модуль электронной бумаги Черный, белый 2 128 × 80 21,76 × 14,00 42,0 × 27,0 2 И radic; SPI 1,54 дюймовый модуль электронной бумаги Черный, белый 2 200 × 200 27,60 × 27,60 48,0 × 33,0 2 И radic; SPI 1,54 дюймовый электронный бумажный модуль (B) Красный, черный, белый 2 200 × 200 27,60 × 27,60 48,0 × 33,0 8 SPI 1,54 дюймовый электронный бумажный модуль (C) Желтый, черный, белый 2 152 × 152 27,51 × 27,51 48,0 × 33,0 27 SPI 2,13 дюймов электронная бумага шляпа Черный, белый 2 250 × 122 48,55 × 23,71 65,0 × 30,2 2 И radic; И radic; SPI 2,13 дюймовый e-Paper HAT (B) Красный, черный, белый 2 212 × 104 48,55 × 23,71 65,0 × 30,2 15 И radic; SPI 2,13 дюймовый e-Paper HAT (C) Желтый, черный, белый 2 212 × 104 48,55 × 23,71 65,0 × 30,2 15 И radic; SPI 2,13 дюймовый e-Paper HAT (D) Черный, белый 2 212 × 104 48,55 × 23,71 59,2 × 29,2 2 И radic; И radic; И radic; SPI 2,66 дюймовый модуль электронной бумаги Черный, белый 2 296 × 152 30,704 × 60,088 37,0 × 83,5 6 И radic; SPI 2,66 дюймовый электронный бумажный модуль (B) Красный, черный, белый 2 296 × 152 30,704 × 60,088 37,0 × 83,5 15 SPI 2,7 дюймовый e-Paper HAT Черный, белый 4 264 × 176 57,29 × 38,19 85,0 × 56,0 6 И radic; SPI 2,7 дюймовый e-Paper HAT (B) Красный, черный, белый 2 264 × 176 57,29 × 38,19 85,0 × 56,0 15 И radic; SPI 2,9 дюймовый модуль электронной бумаги Черный, белый 2 296 × 128 66,89 × 29,05 89,5 × 38,0 2 И radic; SPI 2,9 дюймовый электронный бумажный модуль (B) Красный, черный, белый 2 296 × 128 66,89 × 29,05 89,5 × 38,0 15 SPI 2,9 дюймовый электронный бумажный модуль (C) Желтый, черный, белый 2 296 × 128 66,89 × 29,05 89,5 × 38,0 15 SPI 2,9 дюймовый e-Бумага шляпа (D) Черный, белый 2 296 × 128 66,90 × 29,06 79,0 × 36,7 2 И radic; И radic; И radic; SPI 3,7 дюймовый e-Бумага шляпа Черный, белый 4 480 × 280 47,32 × 81,12 58,0 × 96,5 3 И radic; И radic; SPI 4,2 дюймовый e-Бумага модуль Черный, белый 4 400 × 300 84,80 × 63,60 103,0 × 78,5 4 SPI 4,2 дюймовый e-Бумага модуль (B) Красный, черный, белый 2 400 × 300 84,80 × 63,60 103,0 × 78,5 15 SPI 4,2 дюймовый e-Бумага модуль (C) Желтый, черный, белый 2 400 × 300 84,80 × 63,60 103,0 × 78,5 15 SPI 4,3 дюймовый e-Бумага UART модуля Черный, белый 4 800 × 600 88,00 × 66,00 118,0 × 75,0 1,5 UART 5,65 дюймовый электронный бумажный модуль (F) 7 цветов 2 600 × 448 114,9 × 85,8 138,5 × 100,5 15 SPI 5,83 дюймовый e-Paper HAT Черный, белый 2 648 × 480 119,232 × 88,320 125,4 × 99,5 5 И radic; SPI 5,83 дюймовый e-Paper HAT (B) Красный, черный, белый 2 648 × 480 119,232 × 88,320 125,4 × 99,5 20 И radic; SPI 5,83 дюймовый e-Paper HAT (C) Желтый, черный, белый 2 600 × 448 118,8 × 88,26 125,4 × 99,5 26 И radic; SPI 6 дюймов e-Бумага шляпа Черный, белый 16 800 × 600 122,4 × 90,6 138,4 × 101,8 <1 И radic; И radic; USB/SPI/
I80 6 дюймов HD e-Paper HAT Черный, белый 16 1448 × 1072 122,4 × 90,6 138,4 × 101,8 <1 И radic; И radic; USB/SPI/
I80 7,5 дюймовый e-Бумага шляпа Черный, белый 2 800 × 480 163,20 × 97,92 170,2 × 111,2 5 И radic; SPI 7,5 дюймов HD e-Бумага шляпа Черный, белый 2 880 × 528 163,24 × 97,94 170,2 × 111,2 5 И radic; SPI 7,5 дюймовый e-Бумага шляпа (B) Красный, черный, белый 2 800 × 480 163,20 × 97,92 170,2 × 111,2 16 И radic; SPI 7,5 дюймов HD e-Бумага шляпа (B) Красный, черный, белый 2 880 × 528 163,24 × 97,94 170,2 × 111,2 21 И radic; SPI 7,5 дюймовый e-Бумага шляпа (C) Желтый, черный, белый 2 640 × 384 163,20 × 97,92 170,2 × 111,2 16 И radic; SPI 7,8 дюймовый e-Бумага шляпа Черный, белый 16 1872 × 1404 158,18 × 118,64 173,8 × 127,6 <1 И radic; И radic; USB/SPI/
I80 9,7 дюймовый e-Бумага шляпа Черный, белый 16 1200 × 825 202,8 × 139,43 218,8 × 156,4 <1 И radic; И radic; USB/SPI/
I80 10,3 дюймовый e-Бумага шляпа Черный, белый 16 1872 × 1404 209,66 × 157,25 216,7 × 174,4 <1 И radic; И radic; USB/SPI/
I80 10,3 дюймовый e-Бумага шляпа (D) Черный, белый 16 1872 × 1404 209,66 × 157,25 227,7 × 165,8 <1 И radic; И radic; И radic; USB/SPI/
I80 12,48 дюймовый модуль электронной бумаги Черный, белый 2 1304 × 984 252,98 × 190,90 280,0 × 229,5 <8 И radic; SPI 12,48 дюймовый электронный бумажный модуль (B) Красный, черный, белый 2 1304 × 984 252,98 × 190,90 280,0 × 229,5 <16 И radic; SPI 13,3 дюймовый e-Бумага шляпа Черный, белый 16 1600 × 1200 270,40 × 202,80 285,80 × 213,65 <1 И radic; И radic; USB/SPI/
I80 Обычно это занимает около 0,3 s для частичное обновление Pi заголовок: Стандартный Raspberry Pi 40PIN GPIO удлинитель, поддержка Raspberry Pi серии плат

Посылка

Вес:0,054 кг

5,83 дюймовая электронная бумага x1 Шляпа водителя электронной бумаги x1 Набор винтов RPi (2 шт.) x1 PH2.0 20 см 8pin x1 1. 2. 3. 4.
