Микроконтроллеры MPLAB PICkit 4 In Circuit быстрая и простая установка Программирование

Описание продукта:

MPLAB PICkit 4, встроенный дебютор, быстрое программирование, повышенная функциональность

Описание продукта:

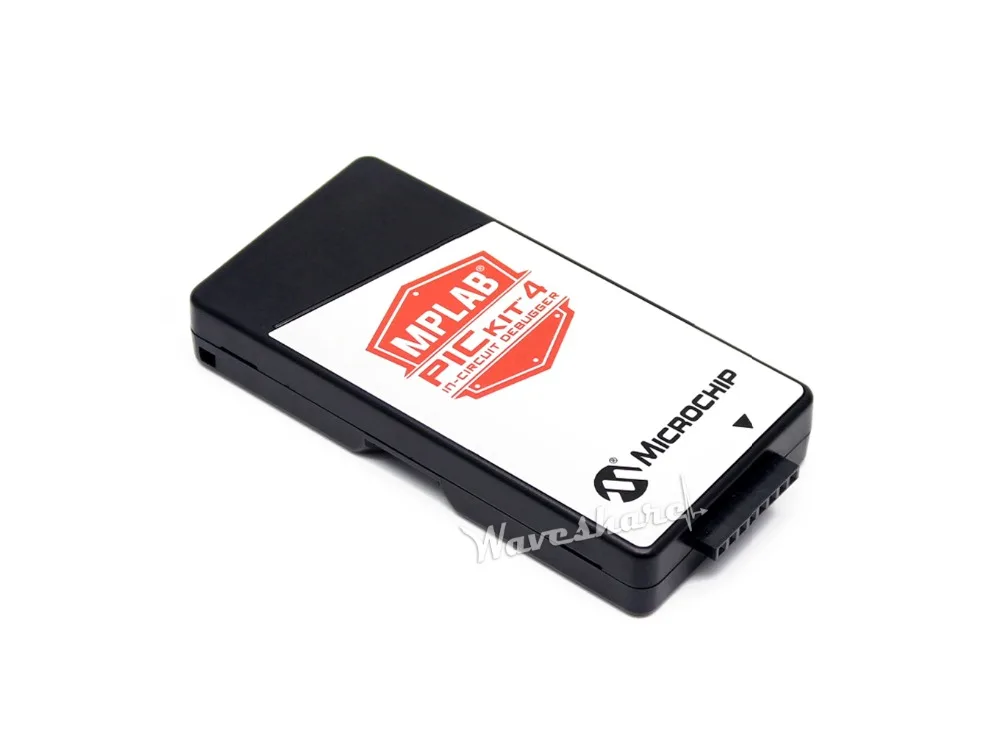

Встроенный в цепь дебюггер/программатор MPLAB® PICkit® 4, позволяет быстро и легко отлаживать и программировать микроконтроллеры flash PIC® и dsPIC®, С помощью мощного графического пользовательского интерфейса интегрированной среды разработки MPLAB X (IDE), версии 4,15.

MPLAB PICkit 4 программы быстрее, чем его предыдущий PICkit3.Вместе с более широким целевым напряжением PICkit 4 поддерживает более современные интерфейсы.

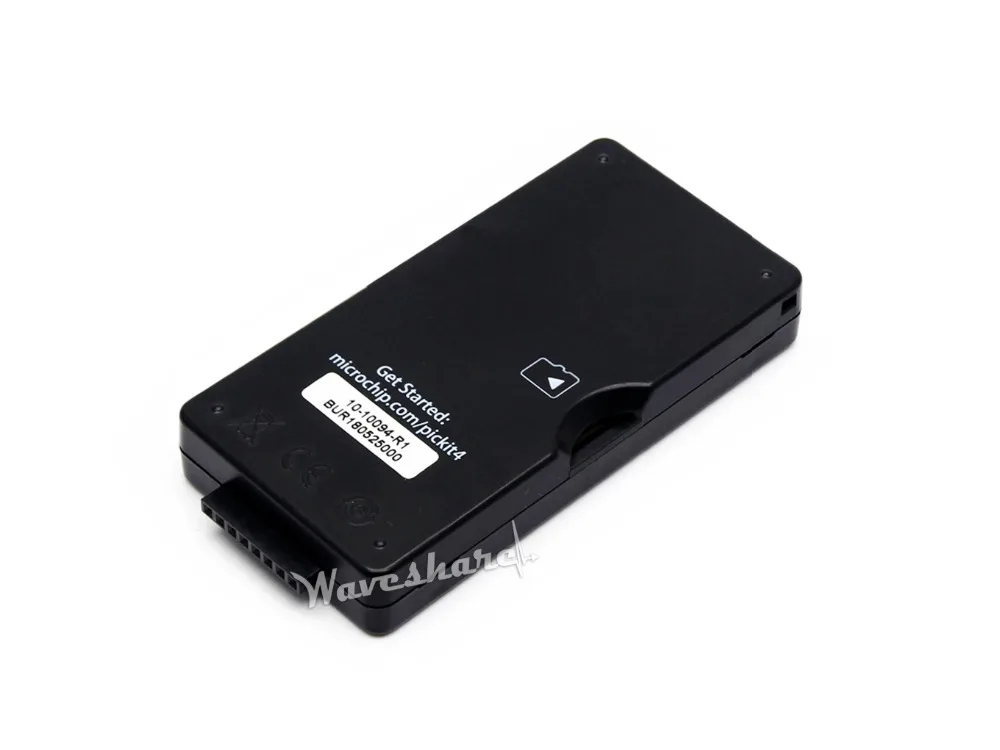

Дополнительный слот карты micro SDИ возможность быть автономным питанием от целевого средстваВы можете взять свой код с собой и программировать на ходу. *, И никогда не беспокойтесь о размере кода.

Особенности 8-pin с линейкой коллектора (совместим с ICSP/2-проводной джтаг/4-провод JTAG/SWD) Совместим со скоростью сгорания силикона, программирует так быстро, как устройство допустит Широкий целевое напряжение (1,20 V ~ 5,5 V) Может быть подключен к питанию от целевого (2,7 V ~ 5,5 V) Минимальный расход тока на уровне <100 и micro;A от target Питание, ed высокоскоростной USB 2,0, внешний аккумулятор не требуется Может поставлять до 50 мА мощности до мишени через USB Прошивка постоянно обновляется, чтобы добавить поддержки для новых устройств Программист-to-Go (PTG) поддержка * Слот для sd-карты для хранения данных по программе Нажмите на логотип, чтобы запрограммировать цель Совместим с CE и RoHS

* PICkit 4 теперь поддерживает функциональность программатора в Go. Чтобы использовать его, MPLAB X IDE v5.30 или более поздняя версия требуется для обновления прошивки, а карта Micro SD также входит в комплект для вашего удобства, чтобы держать данные программы.

Программные требования MPLAB X IDE версия4,15 или более поздней версии ОС Microsoft Windows® 7 или более поздних версий, Mac OSX® и Linux® Кодовые файлы программ, генерируемые MPLAB IDE Поддерживаемые устройства

Для проверки поддерживаемых устройств:Если у вас установлен MPLAB X IDE, вы можете перейти к папке «docs» под вашей каталог установки MPLAB X и открыть файл «Devices Support.htm». Кроме того, вы можете загрузить его из этогоСсылка:Http://www.microchip.com/mplabx-ide-release-notes



Как Применение

1. Установите новейший MPLAB X IDE (www.microchip.com/mplabx)

2. Подключение к целевое устройство

Подключите MPLAB PICkit 4 к компьютеру, используя поставляемый Кабель Micro-B USB. Прикрепить кабель связи между дебютором и целевой платой. Подключите Внешнее питание к целевой плате.

Стандартная система-устройство, с встроенной схемой отлаживания

Альтернативная система отлаживания-устройство ICE

3. Создание, сборка и запуск проекта

См. Руководство пользователя MPLAB X IDE или онлайн-помощь для получения инструкции по установки языковых инструментов, создания или открытия проекта и настройке параметров проекта. Проверьте, чтобы биты настройки в коде совпадали с рекомендуемыми настройками ниже. Для выполнения кода в режиме delage, выполните Запуск delaw. Для выполнения кода в режиме Non-Delight (release), выполните запуск. Чтобы удержать устройство при сбросе После программирования, используйте значок «удерживайте в сбросе» на панели инструментов.

Рекомендуемые настройки

PICkit 4 интерфейса Pinouts

* Целевое устройство должно работать с осциллятором, чтобы дебюггер работал в качестве дебютора.
* Если устройство оснащено линиями AVdd и AVss, оно должно быть подключено для работы устройства.

Меры предостережения при конструировании мишени

Не используйте вытяжки для PGC/PGD:Они будут нарушать уровни напряжения, так как эти линии имеют программируемые вытягивающие резисторы в дебюторе. Не используйте конденсаторы для PGC/PGD:Они позволят предотвратить Быстрые переходы данных и часовых линий во время программирования и передачи данных. Не используйте конденсаторы на MCLR:Они будут предотвращают Быстрые переходы VPP. Как правило, достаточно простого вытяжного резистора. Не используйте диоды на PGC/PGD:Они позволят предотвратить двунаправленный контакт между дебютором и целевым устройством. Не превышать Рекомендуемые длины кабеля:Обратитесь к спецификации оборудования MPLAB PICkit 4, онлайн-помощь или руководство пользователя для длины кабеля. Развития ресурсы

PICkit 4 resources официальная ссылка:Http://www.microchip.com/developmenttools/productdetails.aspx?partno=pg164140

Посылка содержание

Вес:0,258 кг

PICkit 4 оригинальный комплект (USB кабель в комплекте) x1 Карта Micro SD 16 Гб x1 6-pin RJ11 кабель x1 RJ-11 к адаптеру ICSP x1 6-pin ICSP кабель x1 -1 шт. 2 3 4 5
