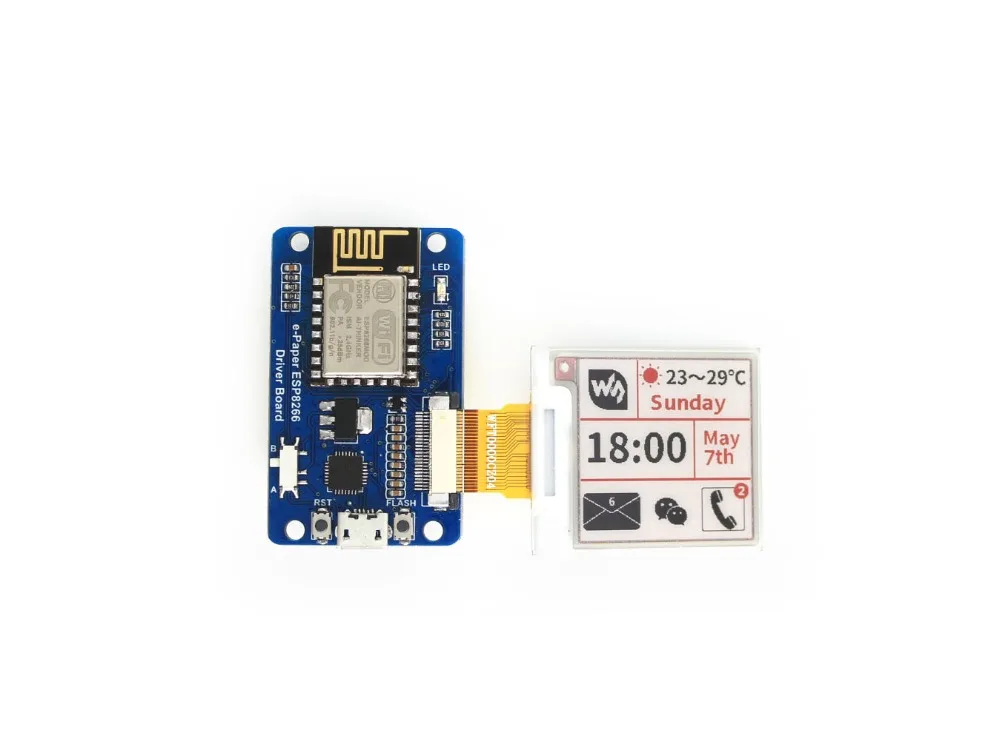

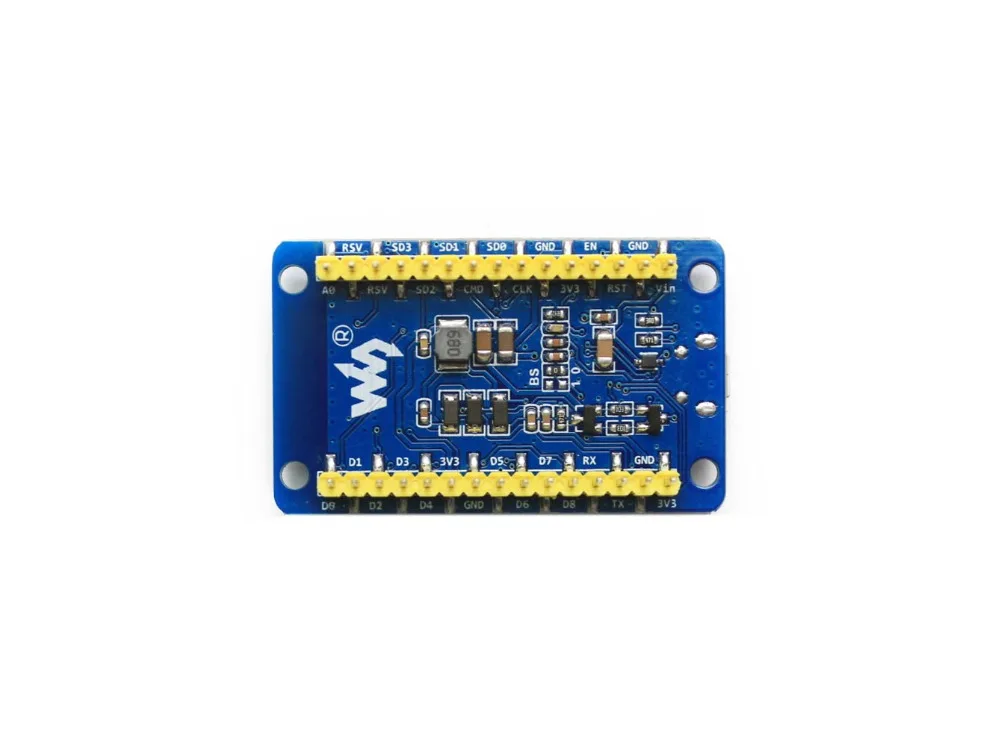

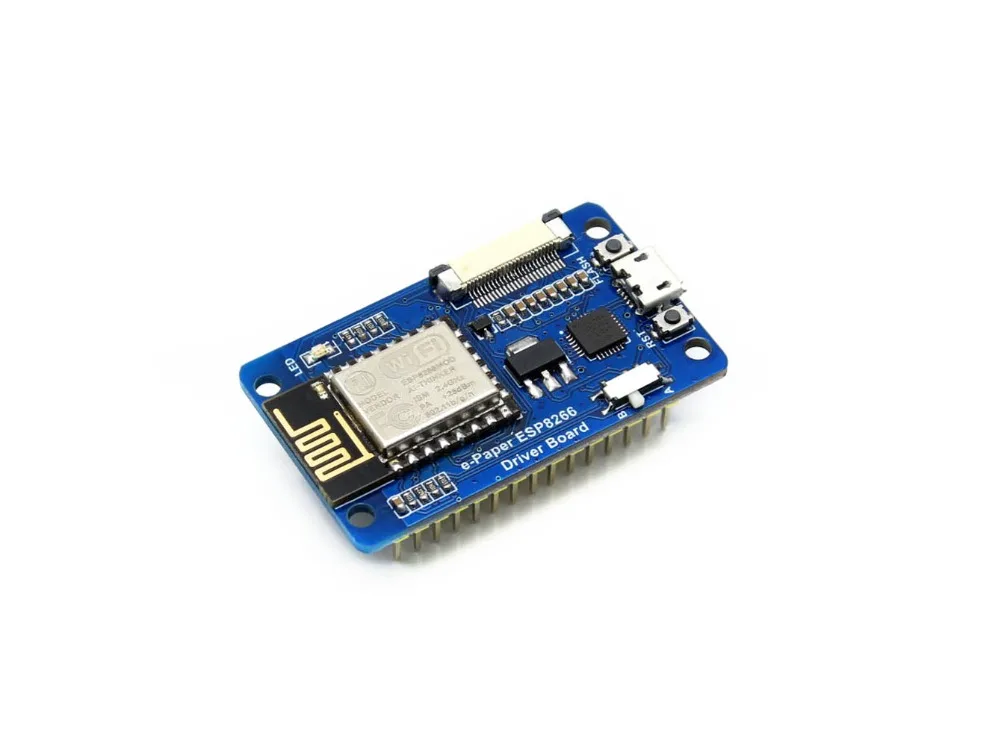

Waveshare универсальная электронная бумажная плата драйвера с Wi Fi SoC ESP8266

Универсальная плата драйвера для электронной бумаги с Wi-Fi SoC ESP8266, встроенное устройство, поддерживает различные Waveshare SPI e-Paper raw panels Обзор

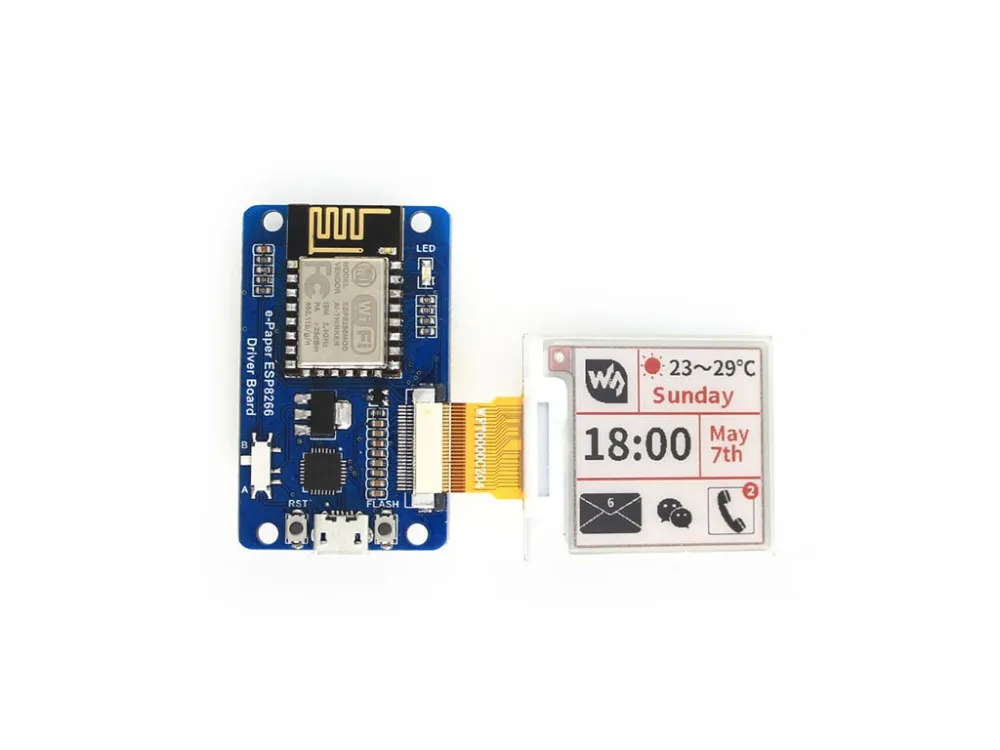

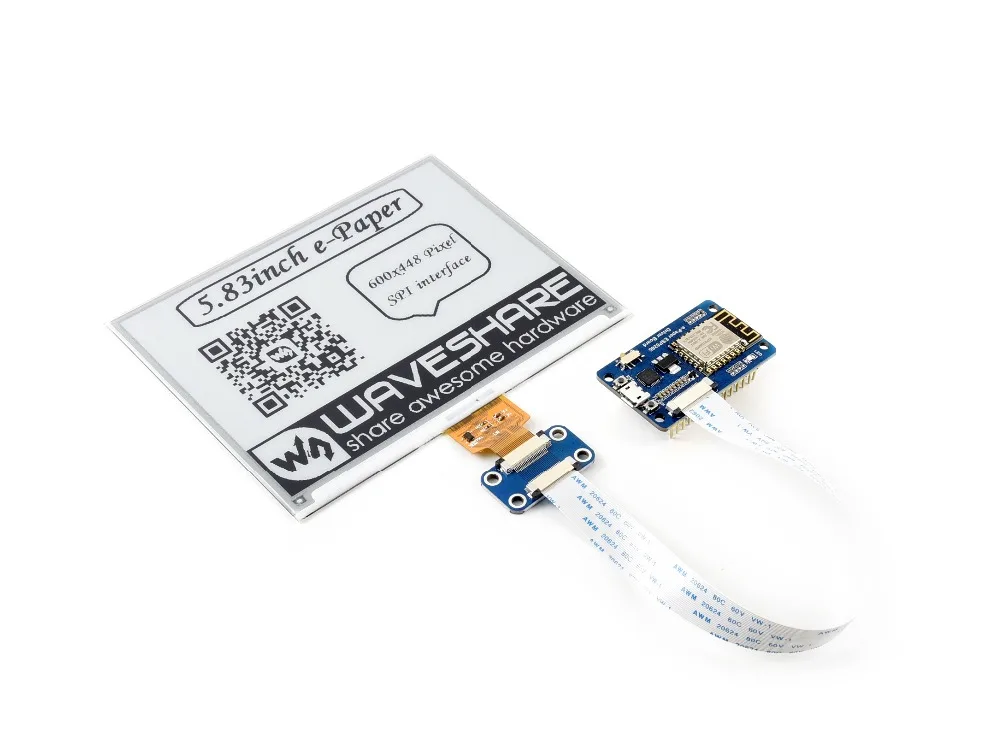

Это универсальная плата драйвера для электронных бумажных панелей raw, благодаря Wi-Fi подключению, возможно удобное отображение изображения с ПК/смартфона через Wi-Fi.

Кроме того, он также может быть использован для разработки Android, так же, как и любой другой нормальный плата андроида.

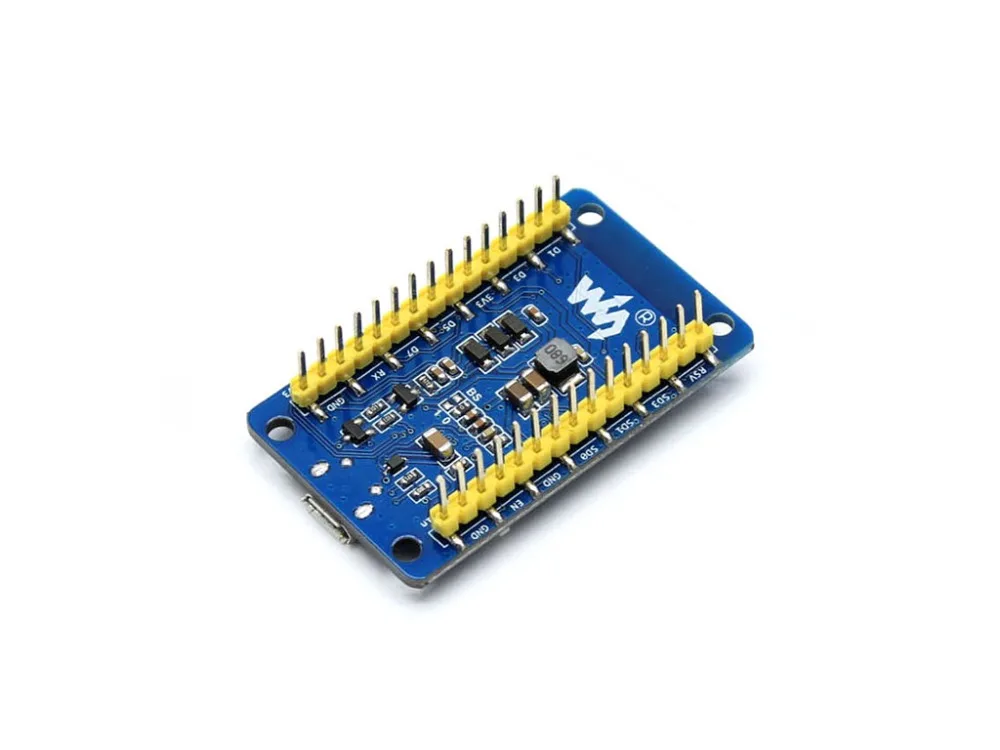

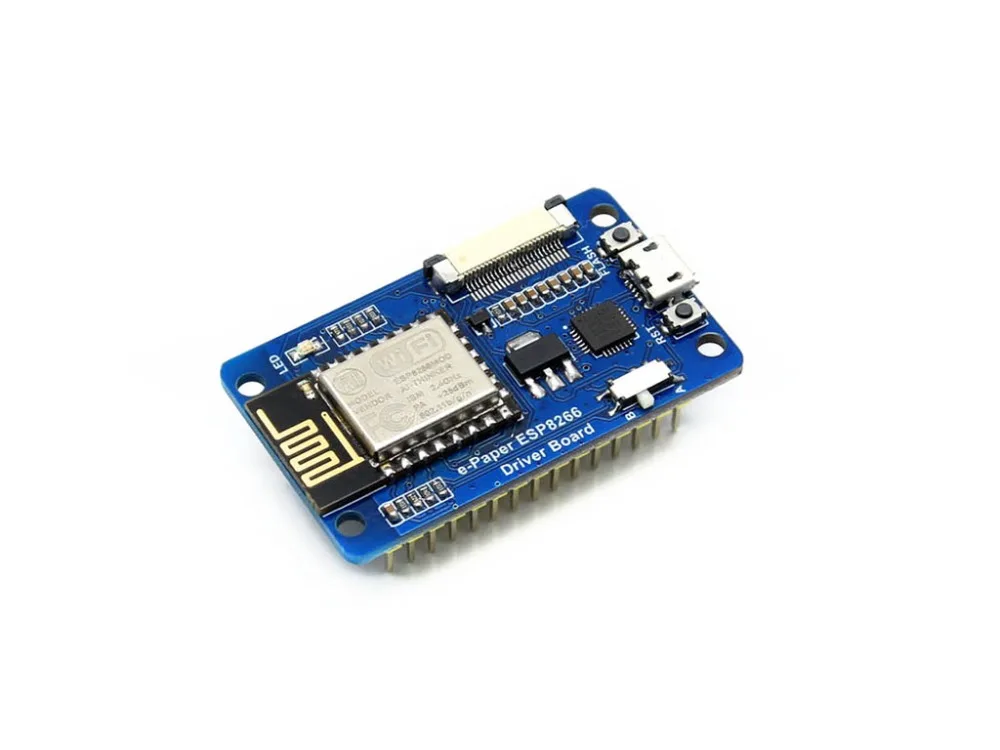

Особенности Встроенный ESP8266, Поддержка разработки Arduino Обеспечивает html-код хоста Поддерживает разветвитель Floyd-steinберга, больше комбинаций цветов, лучше рендеринг теней для оригинального изображения Поддержка популярных форматов изображений: BMP, JPEG, GIF, pps и т. д. Легко интегрируется в Беспроводные приложения Поставляется с драйвером для электронной бумаги (с открытым исходным кодом) Поставляется с разработкой и руководством Технические характеристики Протокол Wi-Fi: 802.11b/g/n Интерфейс: 3-провод SPI, 4-провод SPI (по умолчанию) Рабочее напряжение: 5 В Рабочий ток: 50 мА ~ 100 мА Габаритные размеры: 29,57 мм x 48,26 мм Размер монтажных отверстий: 2,9 мм Размеры   Фото

Развития ресурсы

Вики:Www.wav eshare.com/wiki/e-Paper_ESP8266_Driver_Board

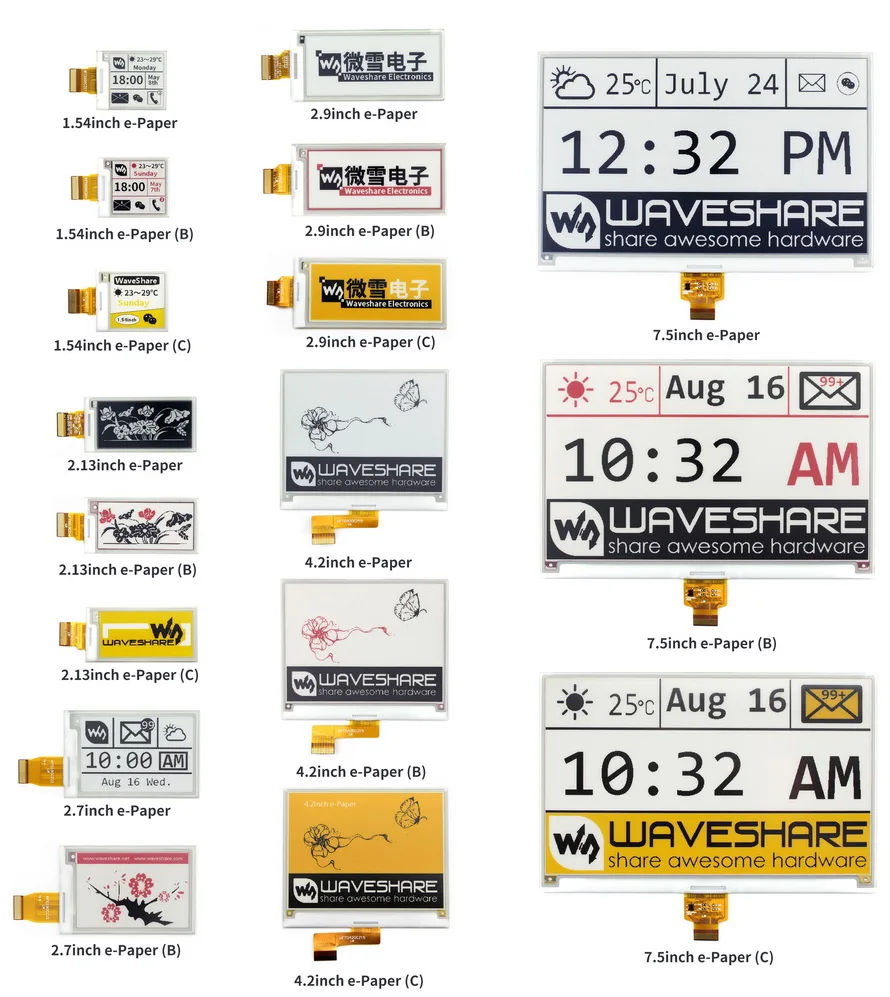

Поддерживается электронная бумага Номер изделия: Цвета Серый уровень Разрешение Размер дисплея (мм) Габаритные размеры (мм) Время полного обновления (ы) Время частичного обновления (ы) Интерфейс Электронная бумага 1,54 дюйма Черный, белый 2 200x200 27,60 × 27,60 31,8 × 37,3 2 0,3 SPI Электронная бумага 1,54 дюйма (B) Красный, черный, белый 2 200x200 27,60 × 27,60 31,8 × 37,3 8 N/A SPI Электронная бумага 1,54 дюйма (C) Желтый, черный, белый 2 152x152 27,51 × 27,51 31,8 × 37,3 27 N/A SPI Электронная бумага 2,13 дюйма Черный, белый 2 250x122 48,55 × 23,71 59,2 × 29,2 2 0,3 SPI Электронная бумага 2,13 дюйма (B) Красный, черный, белый 2 212x104 48,55 × 23,71 59,2 × 29,2 15 N/A SPI Электронная бумага 2,13 дюйма (C) Желтый, черный, белый 2 212x104 48,55 × 23,71 59,2 × 29,2 15 N/A SPI Электронная бумага 2,13 дюйма (D) Черный, белый 2 212x104 48,55 × 23,71 59,2 × 29,2 2 0,3 SPI 2,7 дюймовый e-Бумага Черный, белый 2 264x176 57,29 × 38,19 70,4 × 45,8 6 N/A SPI 2,7 дюймовый e-Бумага (B) Красный, черный, белый 2 264x176 57,29 × 38,19 70,4 × 45,8 15 N/A SPI 2,9 дюймовый e-Бумага Черный, белый 2 296x128 66,89 × 29,05 79,0 × 36,7 2 0,3 SPI 2,9 дюймовый e-Бумага (B) Красный, черный, белый 2 296x128 66,89 × 29,05 79,0 × 36,7 15 N/A SPI 2,9 дюймовый e-Бумага (C) Желтый, черный, белый 2 296x128 66,89 × 29,05 79,0 × 36,7 15 N/A SPI 4,2 дюймовый e-Бумага Черный, белый 2 400x300 84,80 × 63,60 90,1 × 77,0 4 N/A SPI 4,2 дюймовый e-Бумага (B) Красный, черный, белый 2 400x300 84,80 × 63,60 90,1 × 77,0 15 N/A SPI 4,2 дюймовый e-Бумага (C) Желтый, черный, белый 2 400x300 84,80 × 63,60 90,1 × 77,0 15 N/A SPI Электронная бумага 5,83 дюйма Черный, белый 2 600x448 118,80 × 88,26 125,4 × 99,5 3,5 N/A SPI Электронная бумага 5,83 дюйма (B) Красный, черный, белый 2 600x448 118,80 × 88,26 125,4 × 99,5 14 N/A SPI Электронная бумага 5,83 дюйма (C) Желтый, черный, белый 2 600x448 118,80 × 88,26 125,4 × 99,5 26 N/A SPI 7,5 дюймовый e-Бумага Черный, белый 2 640x384 163,20 × 97,92 170,2 × 111,2 6 N/A SPI 7,5 дюймовый e-Бумага (B) Красный, черный, белый 2 640x384 163,20 × 97,92 170,2 × 111,2 16 N/A SPI 7,5 дюймовый e-Бумага (C) Желтый, черный, белый 2 640x384 163,20 × 97,92 170,2 × 111,2 16 N/A SPI



Посылка содержание

Вес:0,01 кг

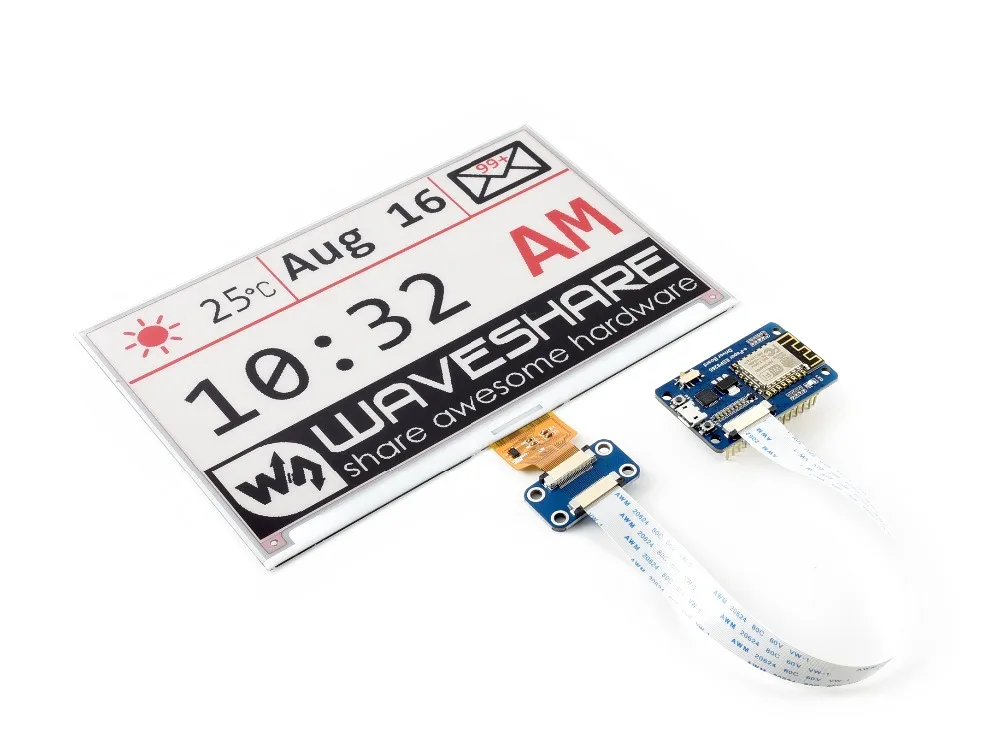

Примечание: панели из электронной бумаги на фотографиях не включены.

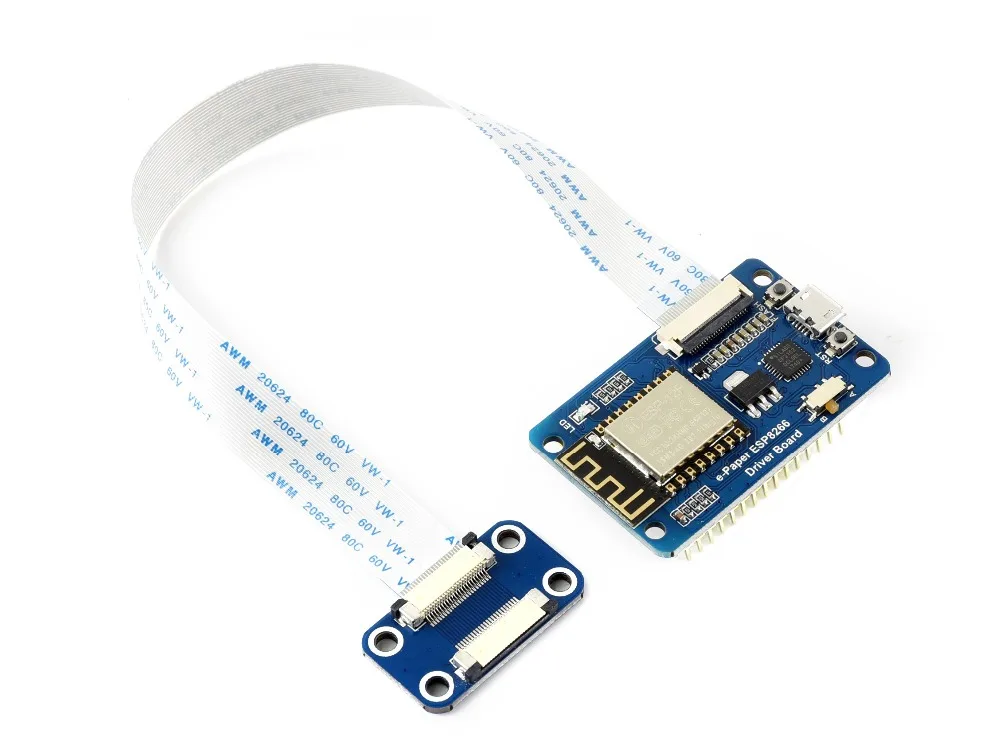

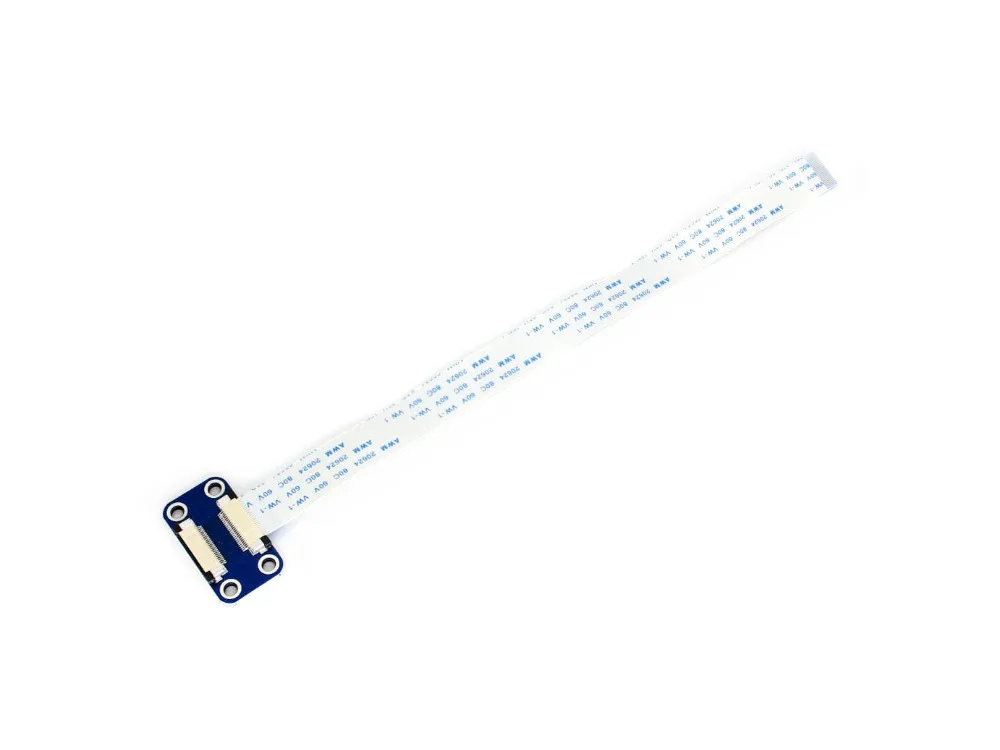

Электронная бумага ESP8266, плата драйвера x1 Адаптер для электронной бумаги x1 24PIN FFC x1
