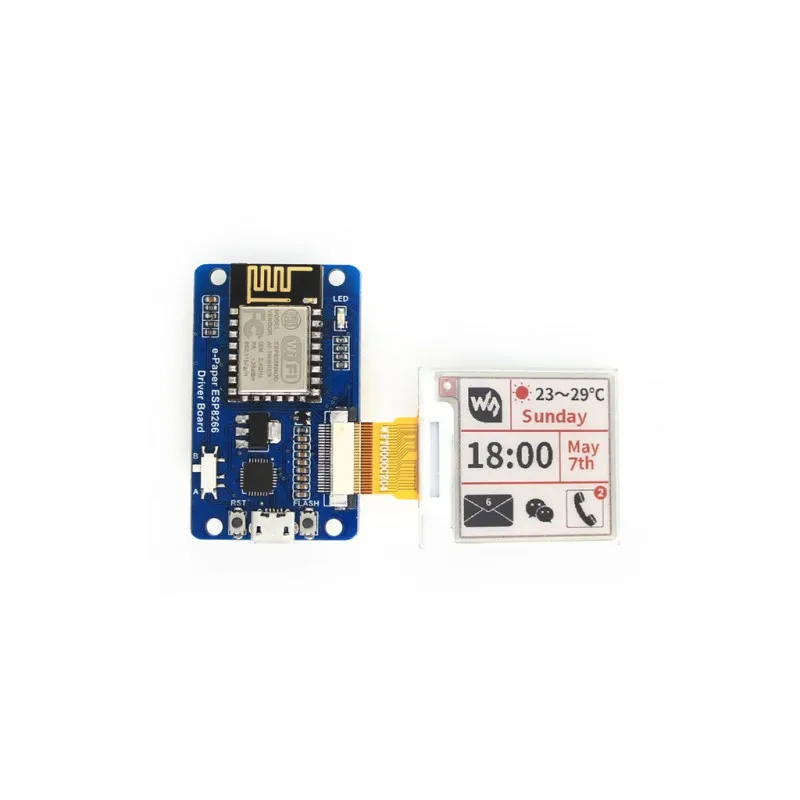

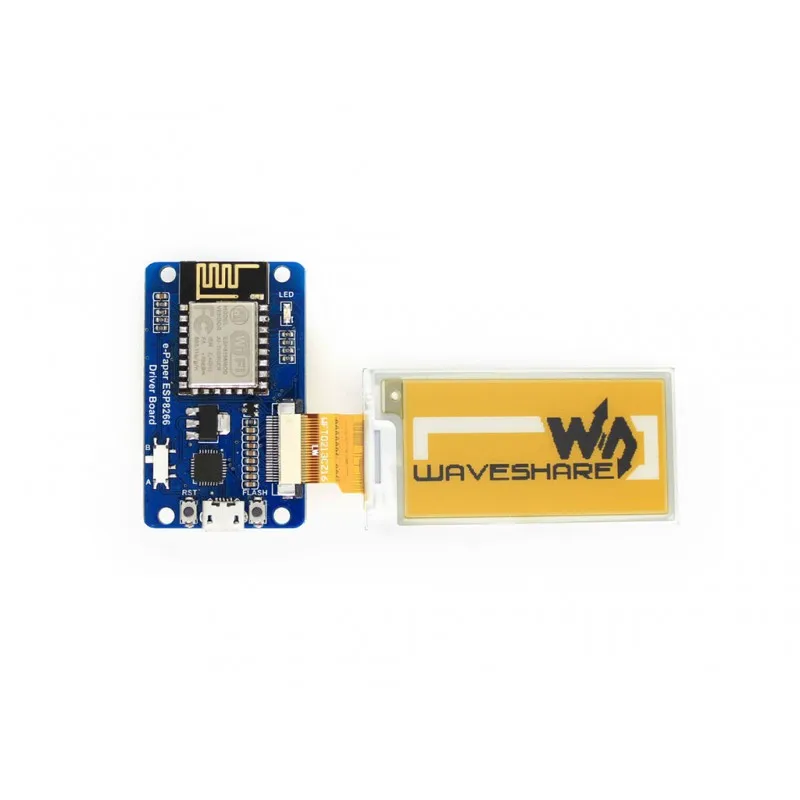

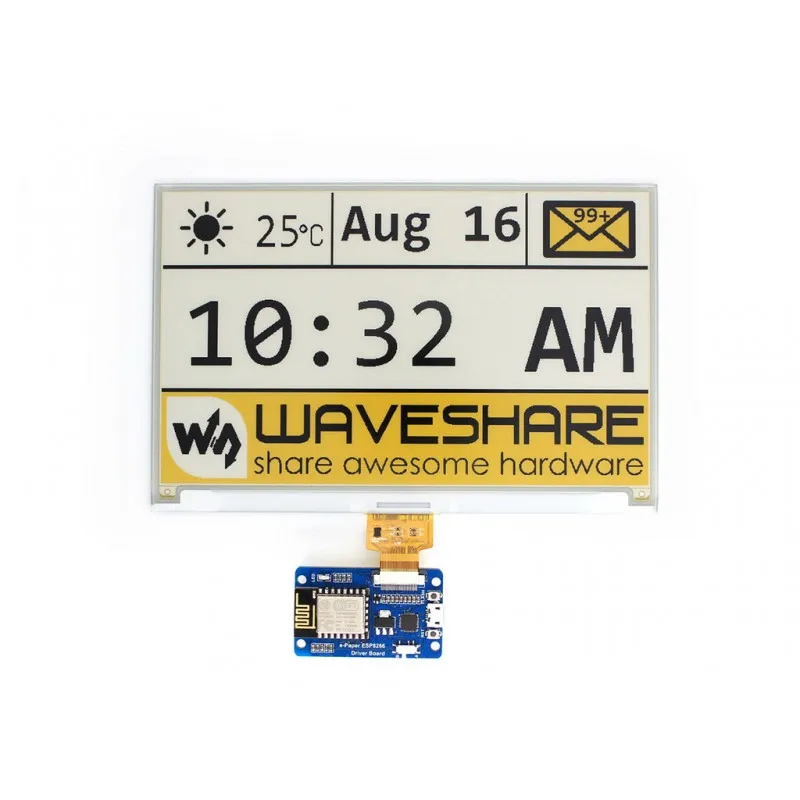

Универсальная плата водителя электронной бумаги с Wi Fi SoC ESP8266 на борту

Универсальная электронная бумажная плата драйвера с WiFi SoC ESP8266 на борту, поддерживает различные Waveshare SPI e-Paper raw panels Обзор

Это универсальная плата драйвера для электронных бумажных панелей, благодаря Wi-Fi подключению, позволяет удобно отображать изображения с ПК/смартфона через WiFi.

Кроме того, он также может использоваться для разработки Arduino, как и любая другая Обычная плата Arduino.

Особенности Встроенный ESP8266, поддерживает разработку Arduino Предоставляет html-код хоста, позволяет обновлять содержимое дисплея через удаленную веб-страницу, подходит для интернет-приложений Поддерживает Floyd-Steinberg dithering алгоритм, Больше цветовых комбинаций, лучший теневой рендеринг для оригинального изображения Поддерживает популярные форматы изображений: BMP, JPEG, GIF, PNG и т. д. Легко интегрируется в Беспроводные приложения Поставляется с драйвером электронной бумаги (с открытым исходным кодом) Поставляется с ресурсами разработки и руководством Технические характеристики Wi-Fi, протокол: 802.11b/g/n Интерфейс: 3-провод SPI, 4-провод SPI (по умолчанию) Рабочее напряжение: 5 В Рабочий ток: 50 мА ~ 100 мА Размер контура: 29,57 мм x 48,26 мм Размер монтажных отверстий: 2,9 мм Размеры

Развития ресурсы

Вики:Www.wav eshare.com/wiki/e-Paper_ESP8266_Driver_Board

Посылка содержание

Вес:0,01 кг

Примечание: электронные бумажные панели на фотографиях не включены.

Электронная бумага ESP8266 плата драйвера x1 Адаптер для электронной бумаги x1 24PIN FFC x1 -1 шт. 2 + 3 Поддерживает e-Бумага



Номер изделия: Цвета Серая шкала Разрешение Размер дисплея (мм) Размер контура (мм) Время полного обновления (ов) Частичное обновление Интерфейс 1,54 дюймовая электронная бумага Черный, белый 2 200 × 200 27,60 × 27,60 31,8 × 37,3 2 √ SPI 1,54 дюймовая электронная бумага (B) Красный, черный, белый 2 200 × 200 27,60 × 27,60 31,8 × 37,3 8 × SPI 1,54 дюймовая электронная бумага (C) Желтый, черный, белый 2 152 × 152 27,51 × 27,51 31,8 × 37,3 27 × SPI 2,13 дюймовая электронная бумага Черный, белый 2 250 × 122 48,55 × 23,71 59,2 × 29,2 2 √ SPI 2,13 дюймовая электронная бумага (B) Красный, черный, белый 2 212 × 104 48,55 × 23,71 59,2 × 29,2 15 × SPI 2,13 дюймовая электронная бумага (C) Желтый, черный, белый 2 212 × 104 48,55 × 23,71 59,2 × 29,2 15 × SPI 2,13 дюймовая электронная бумага (D) Черный, белый 2 212 × 104 48,55 × 23,71 59,2 × 29,2 2 √ SPI 2,7 дюймовая электронная бумага Черный, белый 2 264 × 176 57,29 × 38,19 70,4 × 45,8 6 × SPI 2,7 дюймовая электронная бумага (B) Красный, черный, белый 2 264 × 176 57,29 × 38,19 70,4 × 45,8 15 × SPI 2,9 дюймовый e-Бумага Черный, белый 2 296 × 128 66,89 × 29,05 79,0 × 36,7 2 √ SPI 2,9 дюймовый e-Бумага (B) Красный, черный, белый 2 296 × 128 66,89 × 29,05 79,0 × 36,7 15 × SPI 2,9 дюймовый e-Бумага (C) Желтый, черный, белый 2 296 × 128 66,89 × 29,05 79,0 × 36,7 15 × SPI 2,9 дюймовый e-Бумага (D) Черный, белый 2 296 × 128 66,90 × 29,06 79,0 × 36,7 2 √ SPI 4,2 дюймовый e-Бумага Черный, белый 2 400 × 300 84,80 × 63,60 90,1 × 77,0 4 × SPI 4,2 дюймовый e-Бумага (B) Красный, черный, белый 2 400 × 300 84,80 × 63,60 90,1 × 77,0 15 × SPI 4,2 дюймовый e-Бумага (C) Желтый, черный, белый 2 400 × 300 84,80 × 63,60 90,1 × 77,0 15 × SPI 5,83 дюймовая электронная бумага Черный, белый 2 600 × 448 118,80 × 88,26 125,4 × 99,5 3,5 × SPI 5,83 дюймовая электронная бумага (B) Красный, черный, белый 2 600 × 448 118,80 × 88,26 125,4 × 99,5 14 × SPI 5,83 дюймовая электронная бумага (C) Желтый, черный, белый 2 600 × 448 118,80 × 88,26 125,4 × 99,5 26 × SPI 7,5 дюймовый e-Бумага Черный, белый 2 800 × 480 163,20 × 97,92 170,2 × 111,2 5 × SPI 7,5 дюймовый e-Бумага (B) Красный, черный, белый 2 640 × 384 163,20 × 97,92 170,2 × 111,2 16 × SPI 7,5 дюймовый e-Бумага (C) Желтый, черный, белый 2 640 × 384 163,20 × 97,92 170,2 × 111,2 16 × SPI



Время полного обновления: Местное освежающее время без передачи сети, при освежении через сетевое соединение обычно занимает 1-5 минут, в зависимости от типа сети, качества подключения, размера изображения, И так далее.
