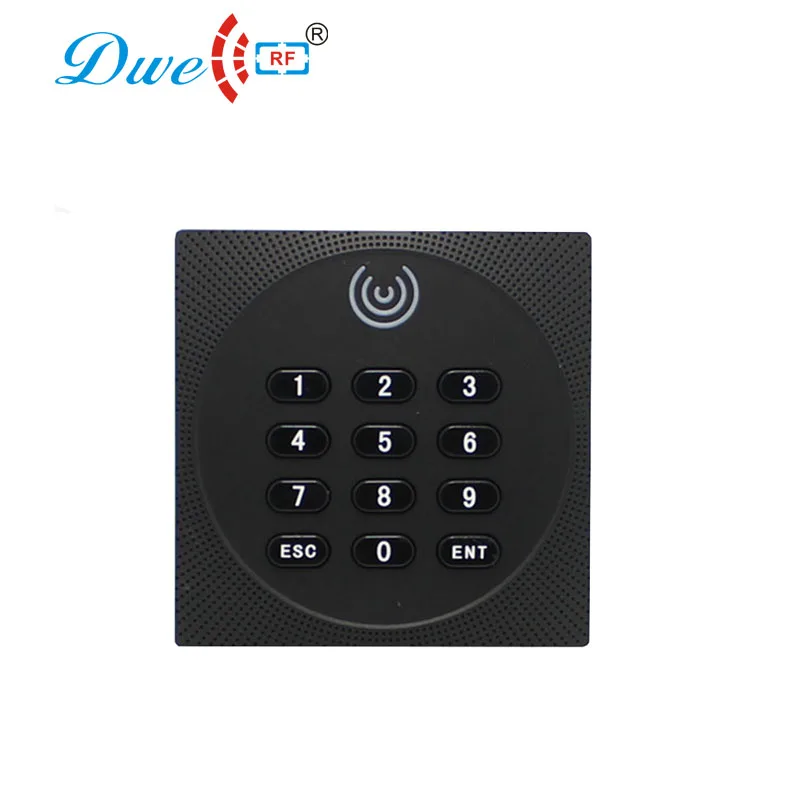

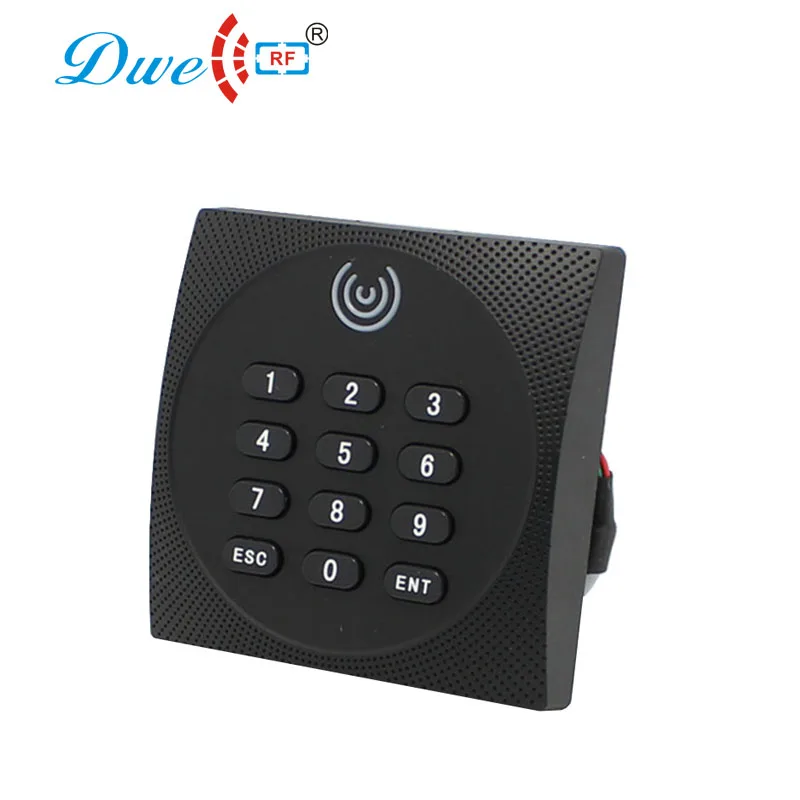

DWE CC RF считыватель карт управления s em4100 125khz rfid nfc управление доступом клавиатура кард-ридер wiegand сканер 13,56 mhz

002C от 5 до 10 см короткий диапазон 125 кГц или 13,56 МГц считыватель с wiegand протокол

Дополнительно Модель:

002C-26 (черный цвет, 125 кГц EM ID wiegand 26 rfid считыватель)

002C-M34,(черный цвет, 13,56 МГц mf wiegand 34 двери rfid считыватель)

Параметры

Wiegand 26 бит/Wiegand34bits стандартный формат вывода данных

Меньше, чем 0,2 секунда ответ Скорость

2-10 см близость диапазон

Температура окружающей среды: от-25 °C до 75 °C

Влажность окружающей среды: 10%-90%

Встроенная антенна

Встроенный светодиодный (двойной цветной светодиодный)

Встроенный громкоговоритель (зуммер)

Рабочее напряжение 9 В-14 В постоянного тока. Стандартный 12 В, 70 мА рабочий ток

100 метров Связь расстояние

Передача данных в реальном времени

С водонепроницаемой функцией

Аудиовизуальная индикация: когда зарегистрированная карта представлена читателю, красный

Светодиодный зеленый цвет и звуковой сигнал.

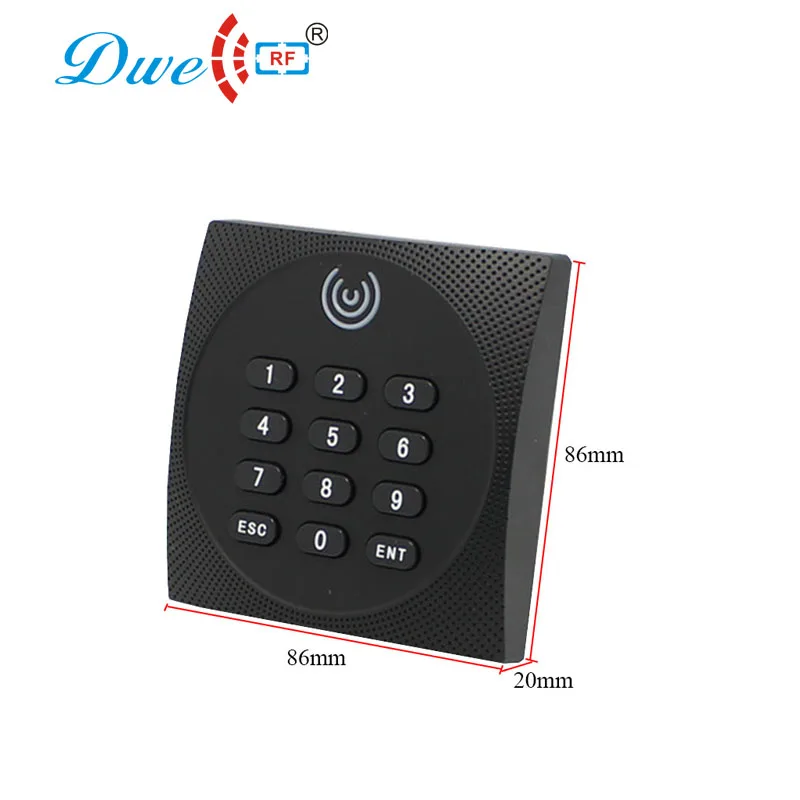

86*86*20 (мм)

Посылка:

100 шт в коробке. Размер коробки: 43,5*56*23 (см)

Упаковочный лист:

1 * Чтение радиочастотной идентификации

Установка Описание

Используйте отвертку + type для ослабления винта между панелью и материнской платой. А затем вставьте материнскую плату в боковую стену с помощью пластиковой вилки и винтов.

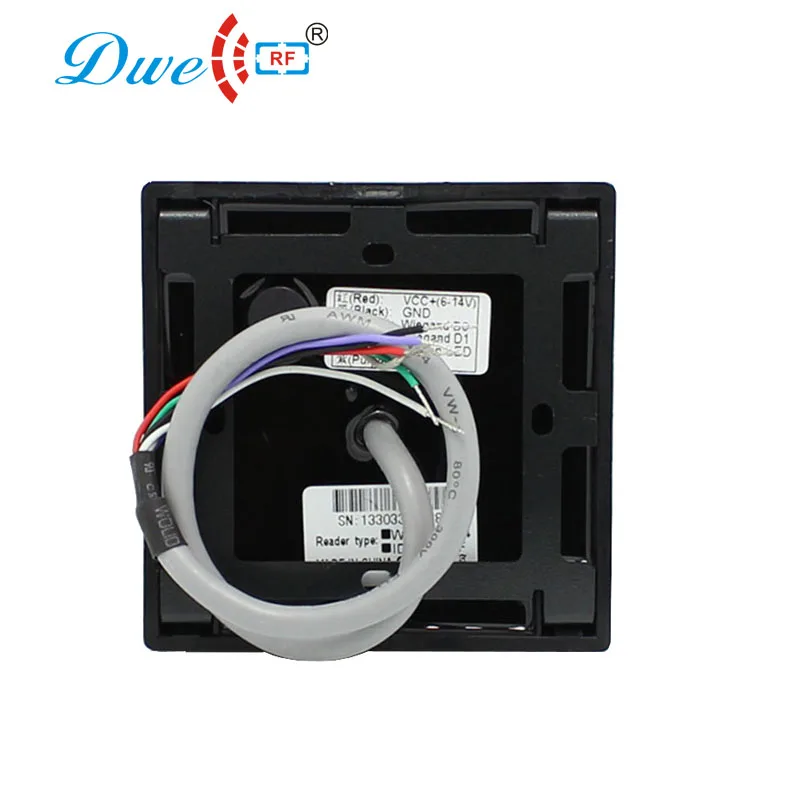

Проводное соединение

WG26(125 кГц) /WG34 (13,56 МГц)

Красный: DC 6V-14V

Черный: GND

Зеленый: D0

Белый: D1

Серый цвет: зеленый светодиодный

Фиолетовый: звуковой сигнал

Обратите внимание

1. Подтвердите электрическое напряжение (DC12V) и дифференцируйте положительный анод и катод источника питания

2. Когда используется внешняя мощность, убедитесь, что вы делитесь мощностью с контроллером или используете тот же GND
