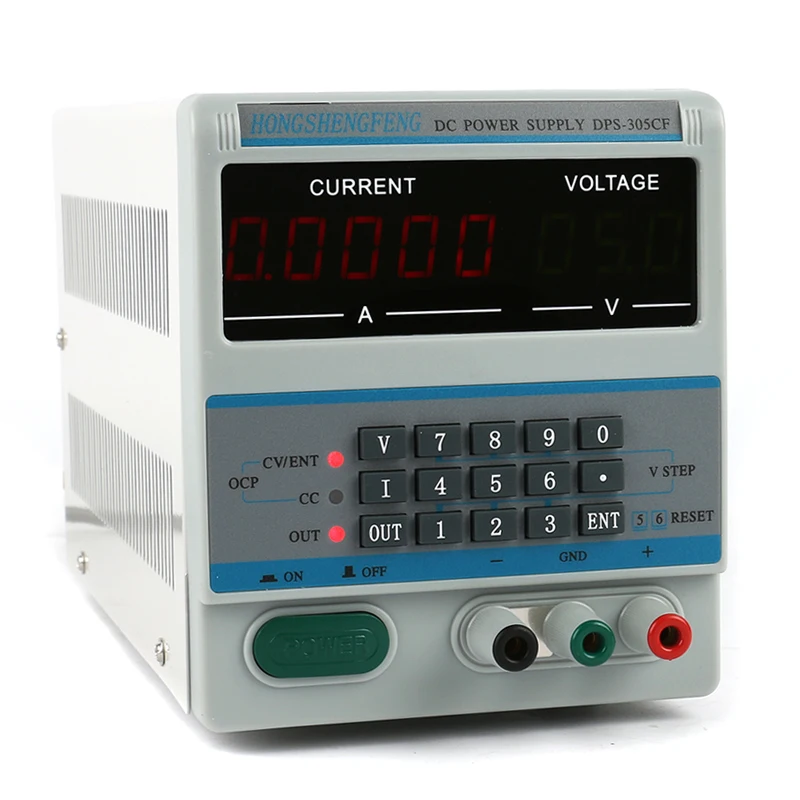

DPS серия Цифровой Вход Регулируемый источник питания постоянного тока предназначен для лаборатории, школы, производственных линий и электронного ремонта предназначен для использования. Стабильность напряжения высокая, Малый пульсационный фактор, улучшила защиту от короткого замыкания и защиту от перегрузки по току.

Из-за значения напряжения цифровой ввод клавиатуры, сократить время настройки напряжения, полностью преодолеть традиционную регулировку потенциометра плохой контакт, вызванный феноменом нестабильности напряжения. Внутренний источник питания, содержащий электронный переключатель, может удобно открыть выходную нагрузку.

DPS - 305 BM: четырехзначный Текущий Дисплей Точность измерения:
0000-0.450A , ± 0,001 A
0,450-5 А, ± 0,01 А
DPS - 305 см: четырехзначный Текущий Дисплей Точность измерения:
0000-0.450A , ± 0,001 A
0,450-5 А, ± 0,01 А
DPS - 305 BF: пятизначный Текущий Дисплей Точность измерения:
00000-0.0450A, ± 0.0001A
0,0450-0.450A, ± 0.001A
0,450-5 А, ± 0,01 А
DPS - 305 CF: пятизначный Текущий Дисплей Точность измерения:
00000-0.0450A, ± 0.0001A
0,0450-0.450A, ± 0.001A
0,450-5 А, ± 0,01 А


Спецификация:

1. Номинальные условия работы и размеры
Напряжение питания 220В + 10% 50/60 Гц
Условия работы: 0-40 температура относительной влажности 80%
Температура хранения: - 10-70 C 70% относительная влажность
Размеры: 265x128x150 мм (Д * Ш * В)

2. Параметры регулируемого состояния
Выходное напряжение от 0 до 30 в можно непрерывно регулировать (чтобы отличить значение 0,1 В)
Точность выходного напряжения: + 0,1 В
Стабильность напряжения: < 0.01% + 3 мВ
Стабильность нагрузки: < 0.01% + 3 мВ
Время восстановления: 100US
Пульсационное напряжение шума: < 1mVRMS ( 5 Гц-1 МГц)
Температурный коэффициент: < 300ppm/C

3, параметры постоянного тока
Значение постоянного тока: 305 см 5А мА Постоянный ток максимум 500 мА
303 см 3A мА Постоянный ток максимум 500 мА
Постоянный ток выходной ток от 0 до номинального значения непрерывной регулировки (чтобы отличить значение 0.01A)
Точность Вывода постоянного тока: + 0.01A ( MA точность постоянного тока: + 1mA)
Стабильность тока <0.1% + 3mA
Стабильность нагрузки <0.1% + 3 мА
Пульсационный ток шума <3 мм

4. Точность отображения тока и напряжения
Точность отображения напряжения: + 0,1 В (состояние постоянного тока)
Точность отображения тока: + 0,01a (постоянное давление)
Ma точность отображения тока: + 1 мА (постоянное давление)

5, емкость для хранения
Хранение и вызов десять тока, данные о напряжении (305/см)
Начальная депонирована в данных: 1 кнопка (3 В) 2 ( 5 В) Кнопка 3 ( 9 в) 4 ( 12 В) 5 Кнопка (13,8 В) 6 ( 15 В) 7 ( 18 в) 8 кнопочных кнопок (19 в) 9 ( 20 в) 0 ( 24 В) Текущее ключевое значение 5A, пользователь может произвольно изменить желаемое напряжение и ток.

6, диапазон шагов напряжения
10 В/1 в/0,1 В шаг подъема напряжения

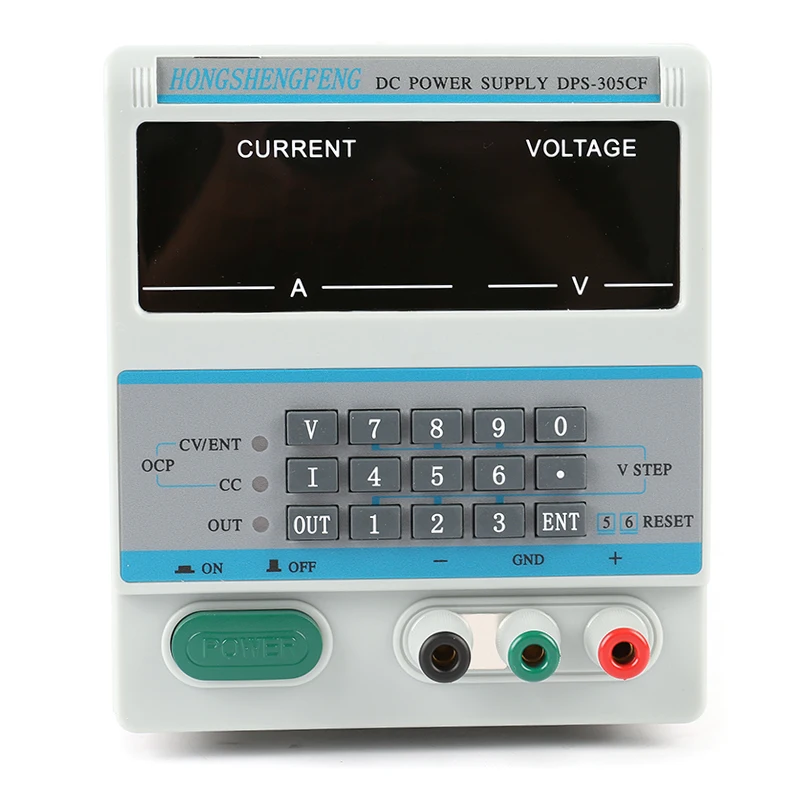

Три функции панели
В 1, передняя панель
Окно отображения тока
Окно отображения напряжения
Клавиатура ввода данных (двойные функциональные клавиши: 0/мА Десятичная точка/защелка/ENT/пароль 4/шаговый
7/8/9 шаг/шаг 2 / 1 шаг 3/шаг)
Постоянное напряжение/сигнальная лампа
Лампа постоянного тока
Выходной индикатор
Индикатор состояния Ma
Выключатель питания
Выходные порты: " -" отрицательная полярность (черный)
GND: Заземление заземления терминал (зеленый)
Выходные порты: "+" положительный (красный)

Использование примечаний:

1. Начальное состояние мощности:

Мощность каждый раз при включении, первый display888-888digital модели отображения трубки, а затем, на дисплее настройки напряжения и значений тока, и, наконец, в рабочее состояние и выход.

2. Значение входного напряжения

Шаг ввода
123456 клавиш 10 В/1 в/0,1 В ступенчатая подъемная клавиша, для предотвращения неправильной нагрузки на повреждение, подъем 10 в должен также нажать 4 and7 or4 and1 для подъема.
B вход ключа
Колонка: требуется 13,8в выходное напряжение
В соответствии с напряжением V соответственно 138 нажмите клавишу ENT, чтобы закончить.
Колонка: необходимо напряжение на выходе 9 в
В соответствии с напряжением V на 9, а затем клавиша ENT завершена.
Колонка: требуется выход 4,5 В
Наконец, в соответствии с напряжением V на 4,5 нажмите клавишу ENT.
В соответствии с напряжением V, соответственно, на 04,5, наконец, нажмите клавишу ENT и результат такой же, как и выше.
Слово с самым сложным и самым простым методом ввода результаты одинаковые.
Подсказка.

Входные данные напряжения больше 300 и больше 30 в, инструменты не принимают вход, возврат не установлен до значения напряжения. Когда входные данные клавиатуры не отвечают требованиям или вводят неправильные данные, их необходимо удалить для ввода новых данных во время, нажмите клавишу V, поэтому просто удалите данные входного напряжения, можно войти снова. Если на этот раз, чтобы выйти из состояния настройки напряжения, необходимо только нажать клавишу ENT (и для выхода ввода напряжения необходимо нажать кнопку V, нажмите клавишу ENT для выхода в обратную сторону).

Окно отображения напряжения немного мигает слово, затем мощность ждет ввода бит данных.
V / ENT светильник подтверждения входного сигнала мигает, указывая устройство в ожидании, чтобы пользователь мог нажать кнопку ENT для подтверждения.

3, значение входного тока

Входное значение тока автоматически переносится в состояние аппарата постоянное значение тока постоянного тока, когда ток нагрузки равен и больше, чем значение постоянного тока, мощность от состояния напряжения в автоматическом состоянии постоянного тока, ограничения тока в установленном значении к выходу, не вырезая нагрузку.

Столбец: нужно for1.38A выходной ток
В соответствии с текущим I соответственно на 1,38 наконец, нажмите клавишу ENT завершена.
Колонка: требуется выходной ток for5A
В соответствии с током I непосредственно by5follow the ENT key является завершенным.
Колонка: требуется 0,5a выходной ток
В соответствии с текущим I непосредственно press.5наконец нажмите клавишу ENT завершена.
В соответствии с током I, соответственно, на 0,5, нажмите клавишу ENT, и результат такой же, как и выше.
Слово с самым сложным и самым простым методом ввода результаты одинаковые.

Подсказка.

Входные данные напряжения больше than500 (данные 303BM / CM до максимум 300,3A) и больше или равен 0,00a5a, instrumen

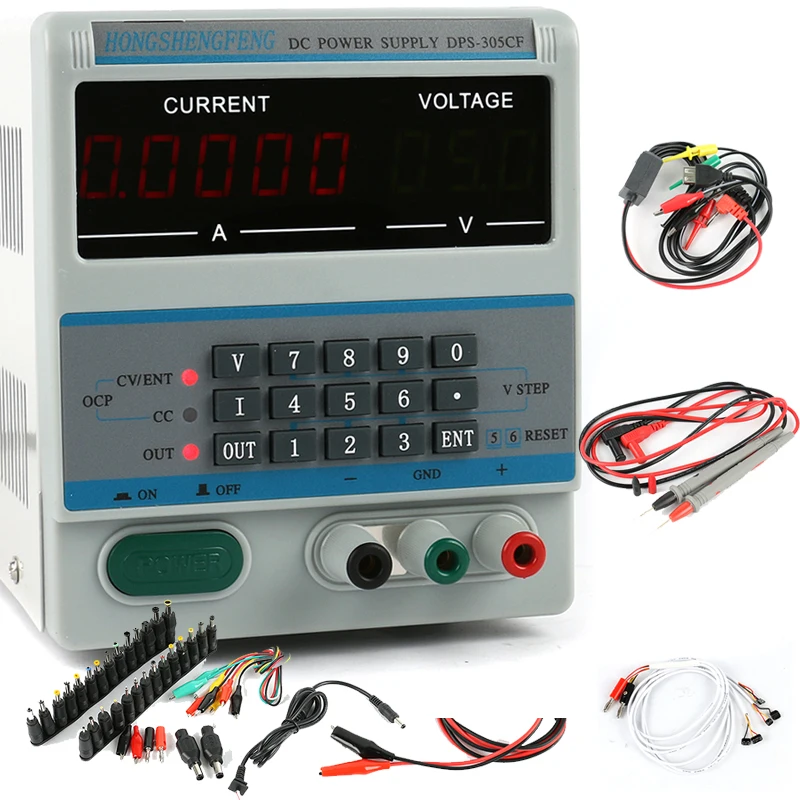

Упаковочный лист:
1 x источник питания постоянного тока 110 В или 220 В

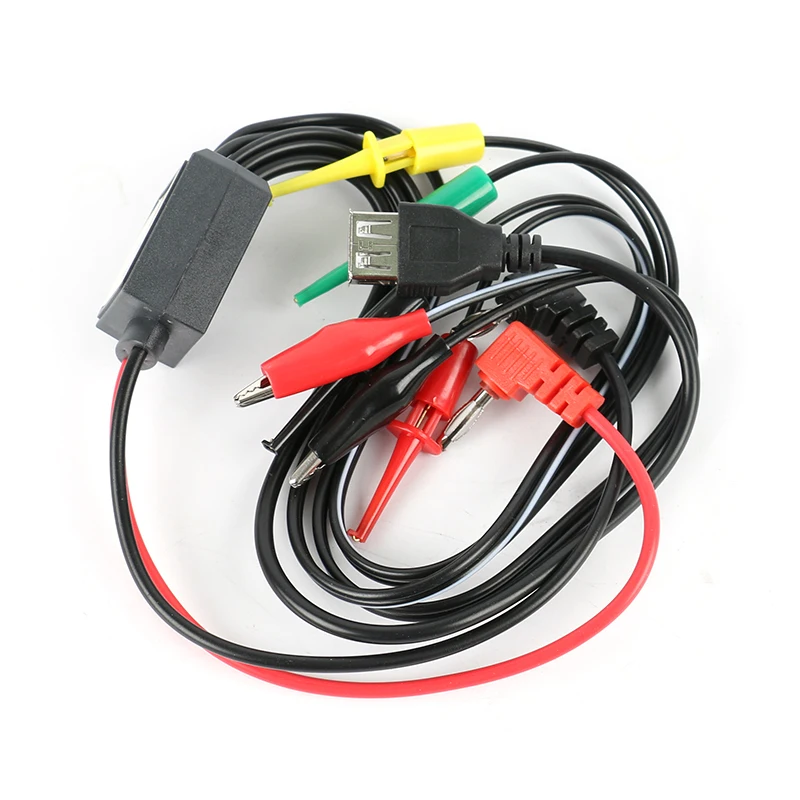

1 x тестовая линия
2 x зонда
1 x линия электропередачи (ЕС/Австралия/США)

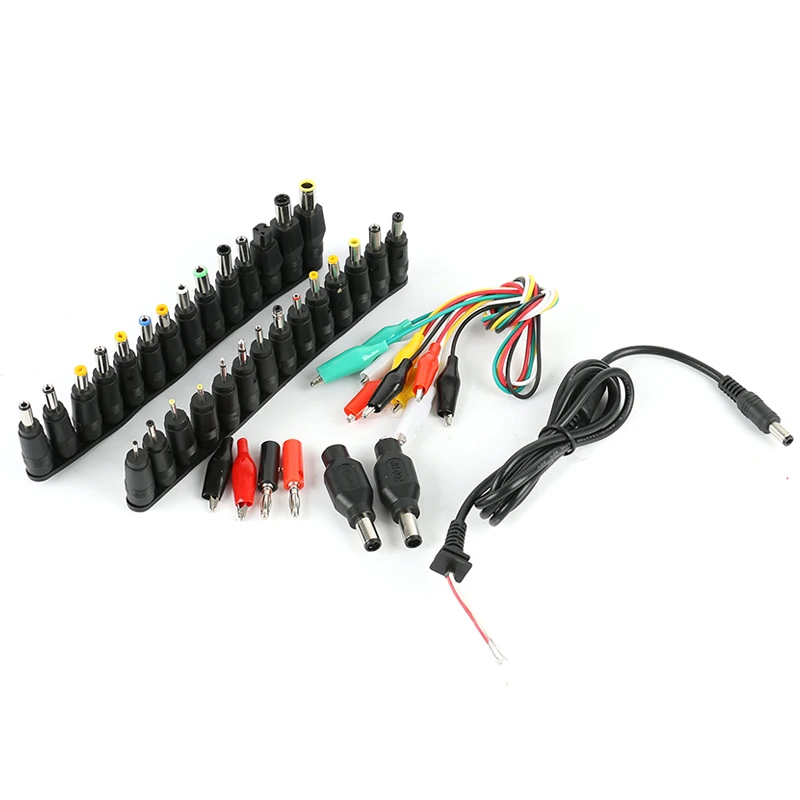

1 х Набор DC Jack

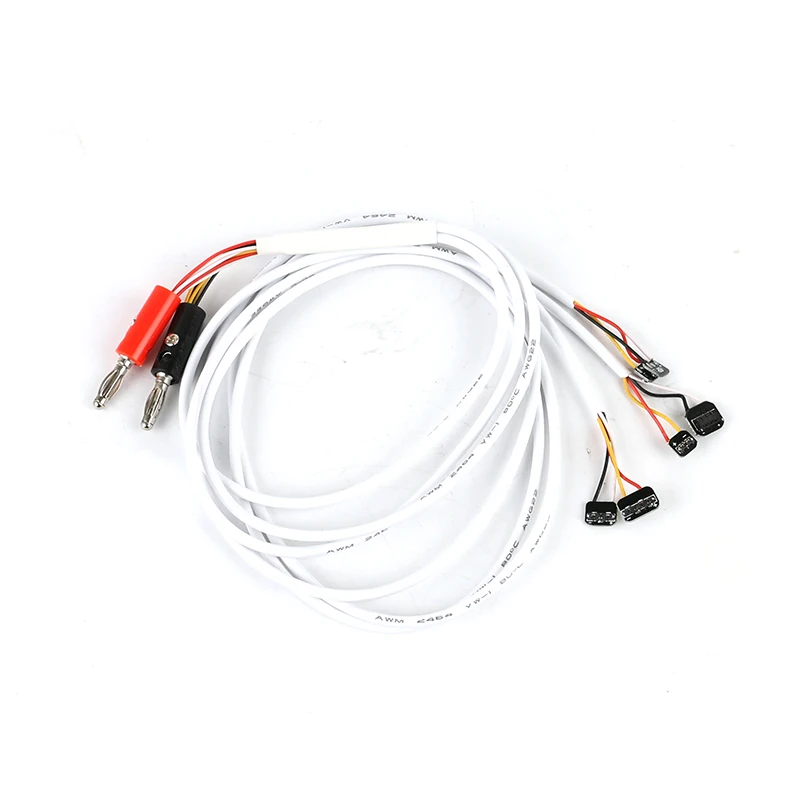

2 x линия электропитания для ремонта телефона
2 x зажим для тестовой линии
