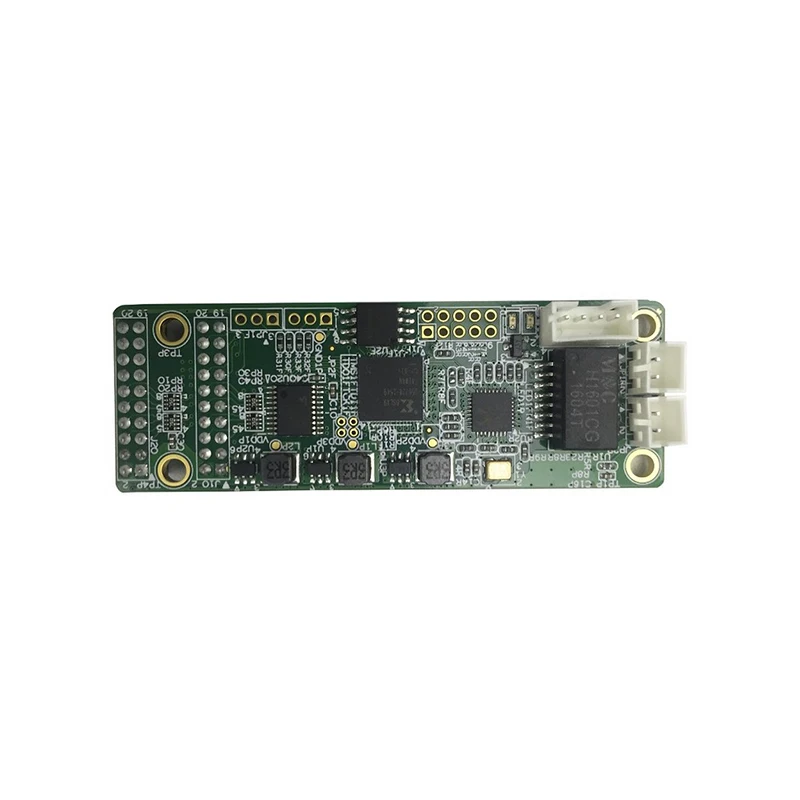

LINSN SOM203 светодиодный мини-приемник с приемной картой для Полноцветного светодиодного экрана, новый дизайн

Описание продукта:

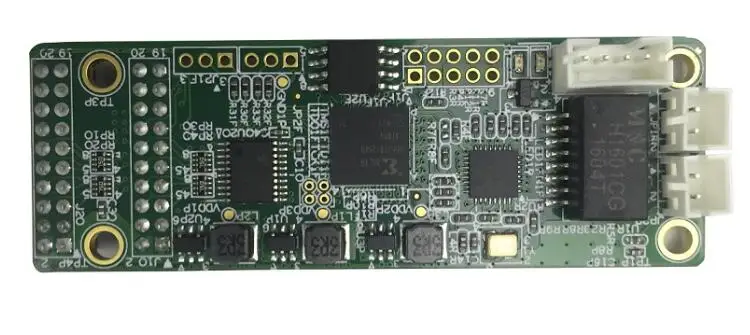

SOM203 card-один из наших новейших продуктов: SOM (система наМодуль)

По сравнению с традиционными принимающими картами, SOM203 имеетСледующие преимущества:

(1) меньший размер: 70 мм * 24 мм; Такой мини-размерМожет сэкономить место, уменьшить внешние кабели и упростить дизайн экрана
Структура.
(2) интерфейс вывода данных, принимающий двухрядный штифтЗаголовок/Женский Заголовок (пространство P2.0), может быть непосредственно подключен кПлата драйвера и, наконец, реализовать интегрированный дизайн системы иМодуль.
(3) Такая модульная карта использует режим передачи сигнала 100 Мбит/с,Может уменьшить количество линий передачи сигнала.Что касается ограничения пространства экрана, защиты экранов,Послепродажное обслуживание и цена, карта SOM203 обеспечивает идеальное решение.
И также обеспечит конкурентное преимущество для дизайна дифференцированных продуктов.

Основные характеристики

SOM203 карта должна работать с TP201 (переключатель, функцияTP201 предназначен для передачи Гигабитного сигнала с карты отправки на 100 Мбит/сСигнал.)

SOM203 карта в основном применяется на полосках экрана, сетки экрана, светодиодныйСветильник, неправильный экран и обычный экран.

Ниже представлены следующие особенности:

1. Имеет все функции приемной карты 9 поколения;
2. Одиночная карта поддерживает 8 групп RGB параллельного сигнала данных, 16Групп с последовательным интерфейсом вывода данных и 4 способа сигнал часов;
3. Поддерживает высокую скорость обновления и высокую серую шкалу (до 65536 уровня);
4. Поддержка общего чипа, чипа PWM и других общих светодиодных драйверовИС;
5. Поддерживает любой тип режима сканирования (в пределах 32) и последовательный декодерРежим сканирования, который использует 74HC595 и так далее;
6. Поддерживает калибровку яркости и цвета по пикселям;
7. Одна карта поддерживает до 2560 пикселей; В статическом режиме сканирования частота обновления может достигать 6000 Гц; Яркость может регулироватьсяВручную

8. Поддерживает преобразование одного цвета карты;

9. Поддержка чтения файла конфигурации;
10. Требуется только одна витая пара кабеля Cat5e для передачи сигнала,Таким образом, Видеосигнал и питание можно передавать только с помощью одного кабеля;
11. Неправильная конфигурация светодиодного экрана: можно установить положение одной картыПри необходимости, и изображение, управляемое одной картой, может поворачиваться в четыре разаНаправлениях;
12. Поддерживает горячее Резервное копирование сигнала 100 Мбит/с;
13. Схемы светодиодной панели и SOM карты могут быть интегрированы на одномРаздел, который прост в ремонте и экономии денег для послепродажного обслуживанияОбслуживание;
14. Соответствует стандарту по ограничению на использование опасных материалов в производстве;
15. Совместимость с CE-EMC: с полностью закрытым защитным чехлом,Карта может предотвратить электромагнитные помехи и пройти тест EMCЛегко; Небольшой размер обеспечивает лучшее состояние для водонепроницаемого дизайна.
