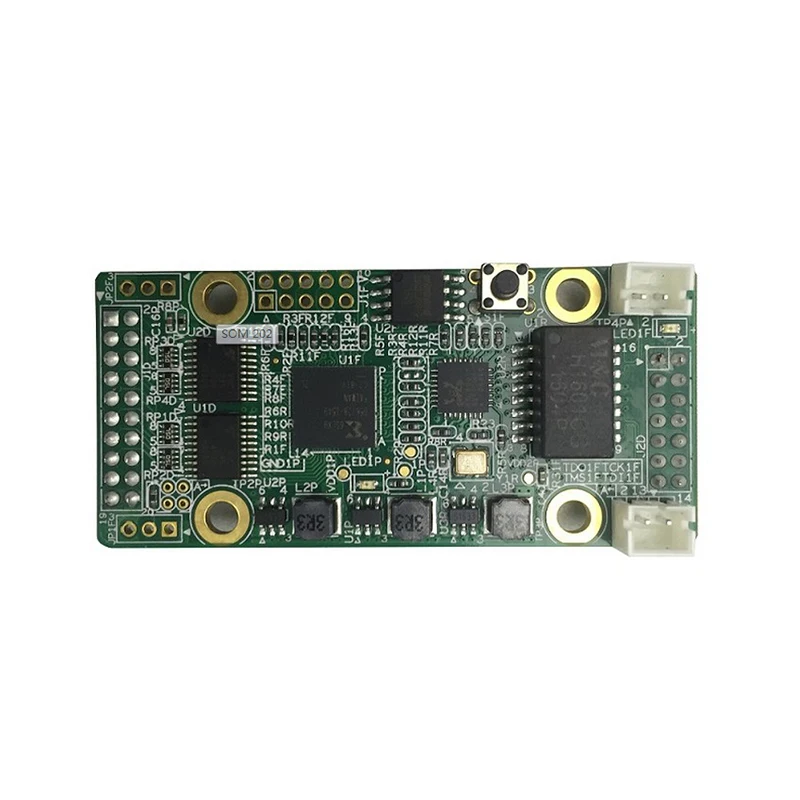

Linsn SOM202 карта приемника управления linsn для полноцветной smd светодиодной панели

Linsn SOM202 карта приемника управления linsn для полноцветной smd светодиодной панели

Linsn SOM202 приемник карта linsn контрольная карта для полного цвета smd led панель дисплея

PОписание продукции

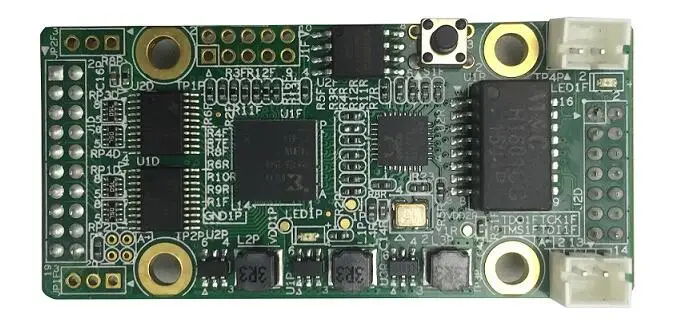

Карта SOM202 является одним из наших последних продуктов: SOM (система на модуле).
По сравнению с традиционными принимающими картами, SOM202 имеетСледующие преимущества:
(1) меньший размер: 60 мм * 28 мм; Такой мини-размерМожет сэкономить место, уменьшить внешние кабели и упростить дизайн экранаСтруктура.
(2) интерфейс вывода данных, принимающий двухрядный штифтЗаголовок/Женский Заголовок (пространство P2.0), может быть непосредственно подключен к драйверуИ наконец реализовать интегрированный дизайн системы и модуля.
(3)Такая модульная карта, с использованием режима передачи сигнала 100 Мбит/с, может уменьшитьКоличество линий передачи сигнала.Что касается ограничения пространства экрана, защиты экранов,Послепродажное обслуживание и цена, карта SOM202 обеспечивает идеальное решение.И также обеспечит конкурентное преимущество для дизайна дифференцированных продуктов.Использование карты SOM202 должно работать с TP201 (переключатель).
ВФункция TP201 заключается в переносе Гигабитного сигнала с карты отправки на100 Мбит/с.
SOM202 карта в основном применяется на полосках экрана, сетки экрана, светодиодныйИсточник света, неправильный экран и обычный экран. Ниже приведены в

Основные характеристики
1. Имеет все функции приемной карты 9 поколения;
2. Одиночная карта поддерживает 4 группы RGB параллельного сигнала данных, 16Групп с последовательным интерфейсом вывода данных и 4 способа сигнал часов;
3. Поддерживает высокую скорость обновления и высокую серую шкалу (до 65536 уровня);
4. Поддержка общего чипа, чипа PWM и других общих светодиодных драйверовИС;
5. Поддерживает любой тип режима сканирования (в пределах 32) и последовательный декодерРежим сканирования, который использует 74HC595 и так далее;
6. Поддерживает калибровку яркости и цвета по пикселям;
7. Одна карта поддерживает до 2560 пикселей; В режиме статического сканирования,Частота обновления может достигать 6000 Гц; Яркость можно регулировать вручную;
8. Поддерживает преобразование одного цвета карты;
9. Поддержка чтения файла конфигурации;
10. Требуется только одна витая пара кабеля Cat5e для передачи сигнала,Таким образом, Видеосигнал и питание можно передавать только с помощью одного кабеля;
11. Неправильная конфигурация светодиодного экрана: можно установить положение одной картыПри необходимости, и изображение, управляемое одной картой, может поворачиваться в четырех направлениях;
12. Поддерживает горячее Резервное копирование сигнала 100 Мбит/с;
13. СВЕТОДИОДНЫЙ Модуль и SOM card можно интегрироватьРаздел, который прост в ремонте и экономии денег для послепродажного обслуживанияОбслуживание;
14. Соответствует стандарту по ограничению на использование опасных материалов в производстве;
15. Совместимость с CE-EMC: с полностью закрытым защитным чехлом,Карта может предотвратить электромагнитные помехи и пройти тест EMCЛегко; Небольшой размер обеспечивает лучшее состояние для водонепроницаемого дизайна.
