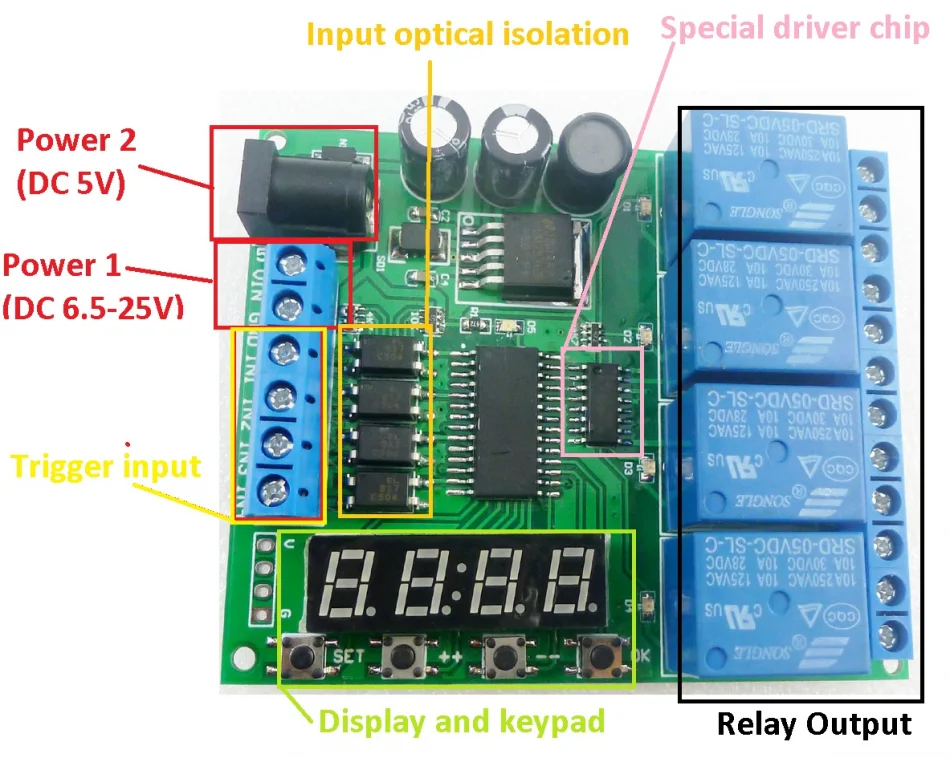

Особенности:

4-Канальный Релейный, каждого канала независимо срабатывает независимых задержки, не мешать друг с другом.

6 видов функциональных модулей, каждый функциональный модуль имеет три подрежима (без цикла, максимум 99 циклов, всегда цикл).

Вход оптической изоляцией.

Мощный анти-обратный диод.

Высокое значение Q SMD электролитические конденсаторы.

Технические характеристики:

Рабочее напряжение: источника питания 1,DC 6,5-алюминиевая крышка, 25В; Источника питания 2,DC 5V

Рабочий ток (12 В постоянного тока): ток в режиме ожидания (все реле закрыты) 16мА, 1 реле 50мА, 2 реле 82ма, 3 реле открытого 115ма, 4 реле открытого 150мА

Функциональный режим: Каждый функциональный режим имеет 3 режима (не циркулирует, 2-99 циклов, навсегда циркулирует)

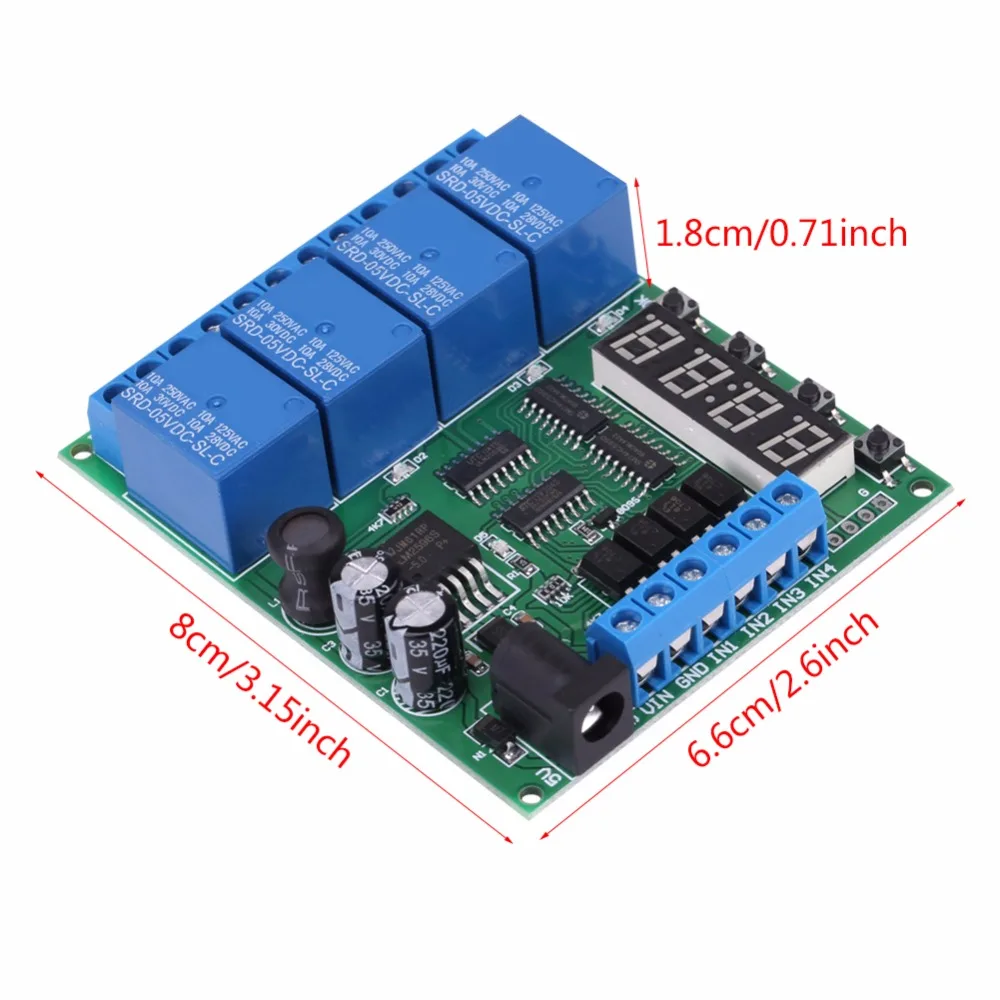

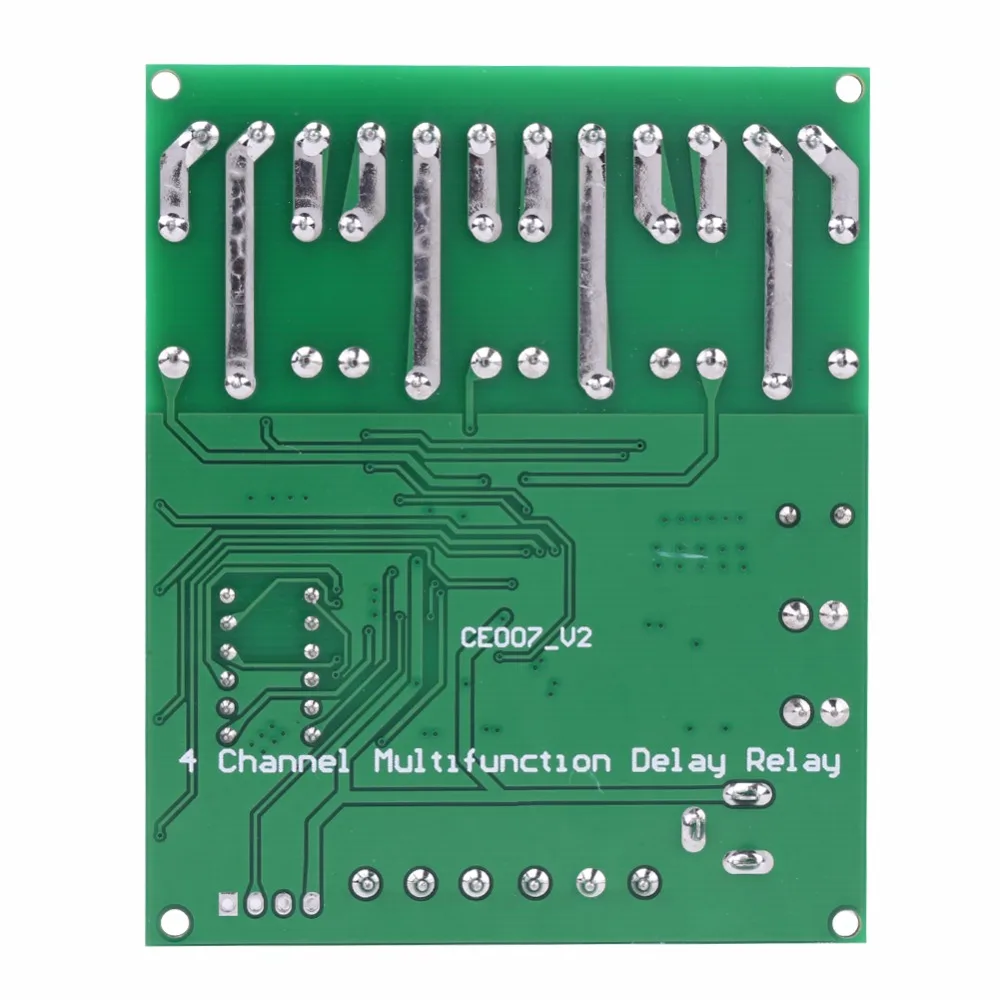

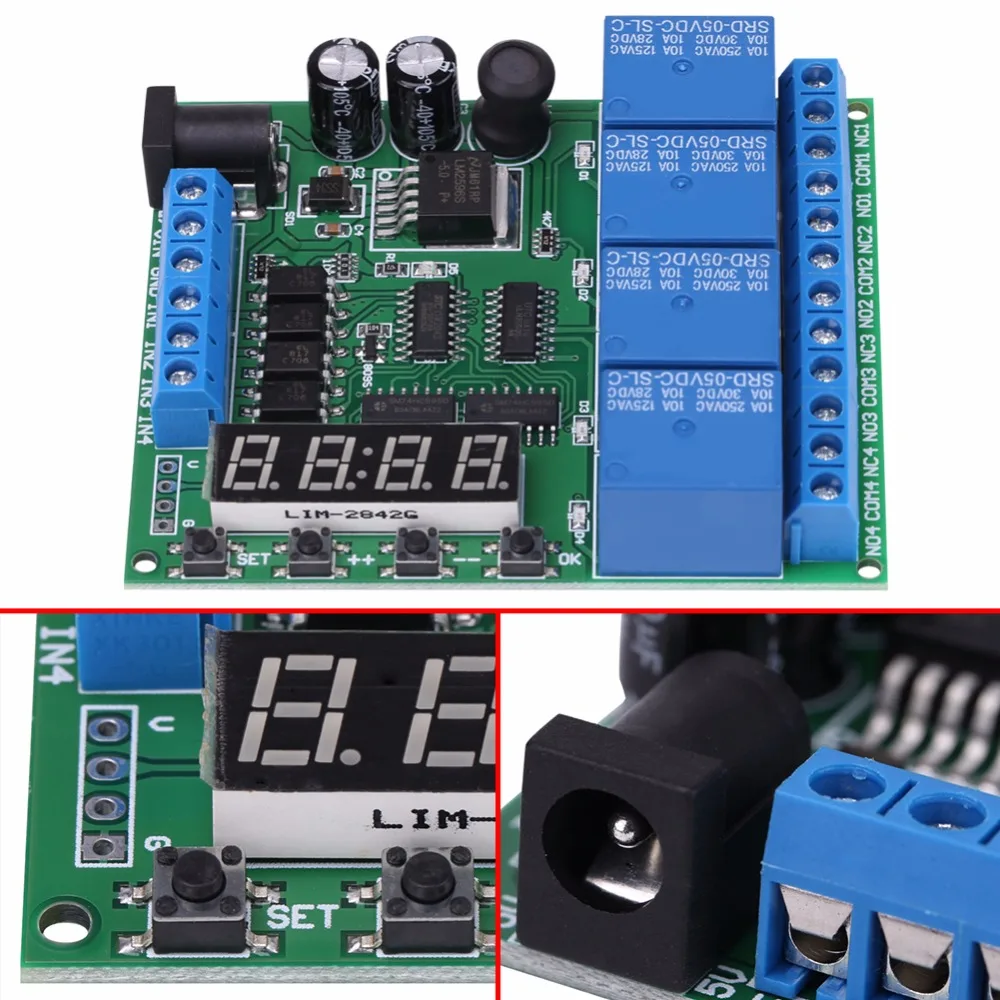

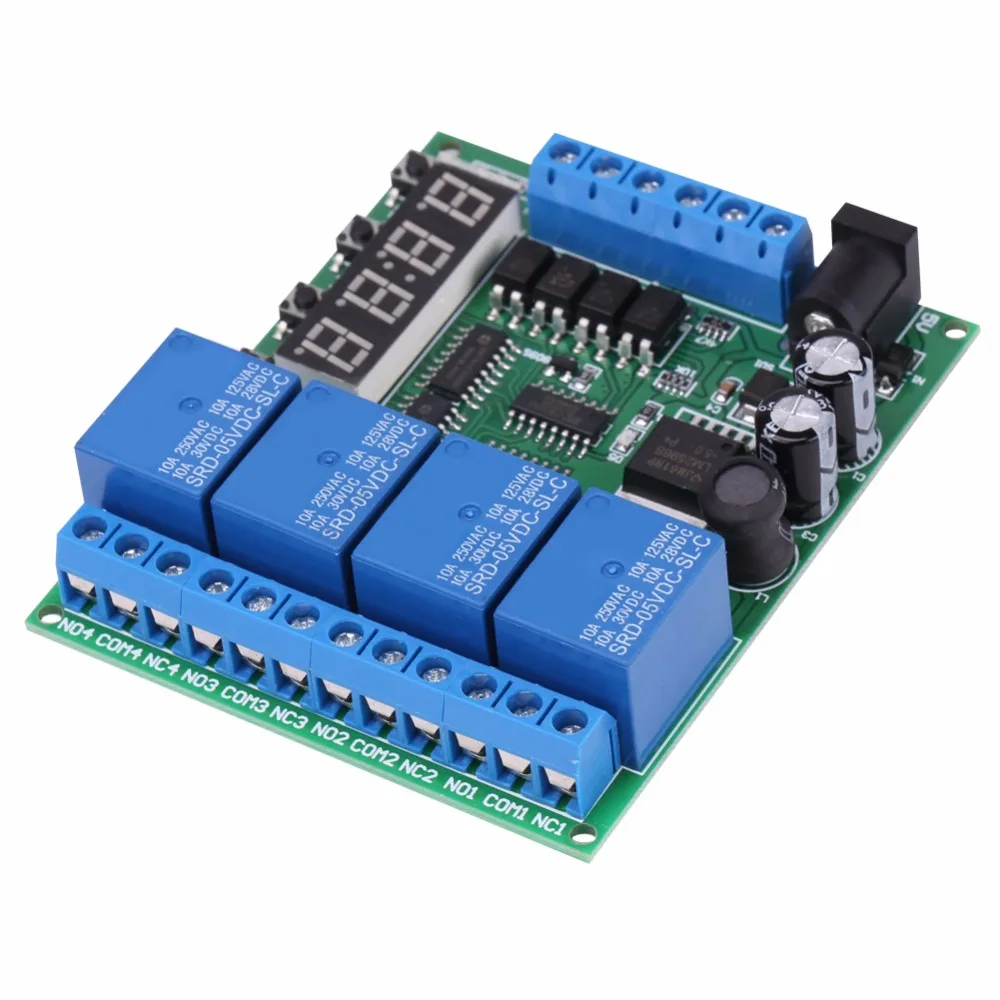

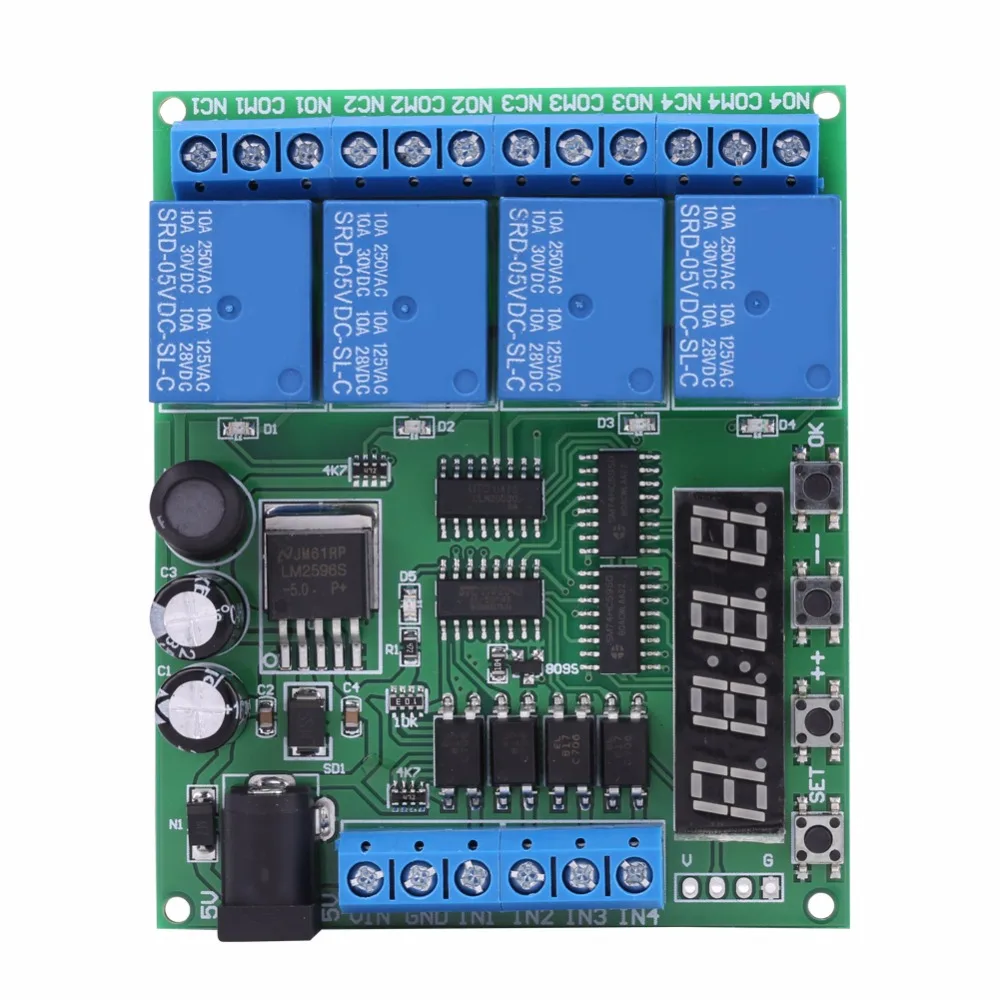

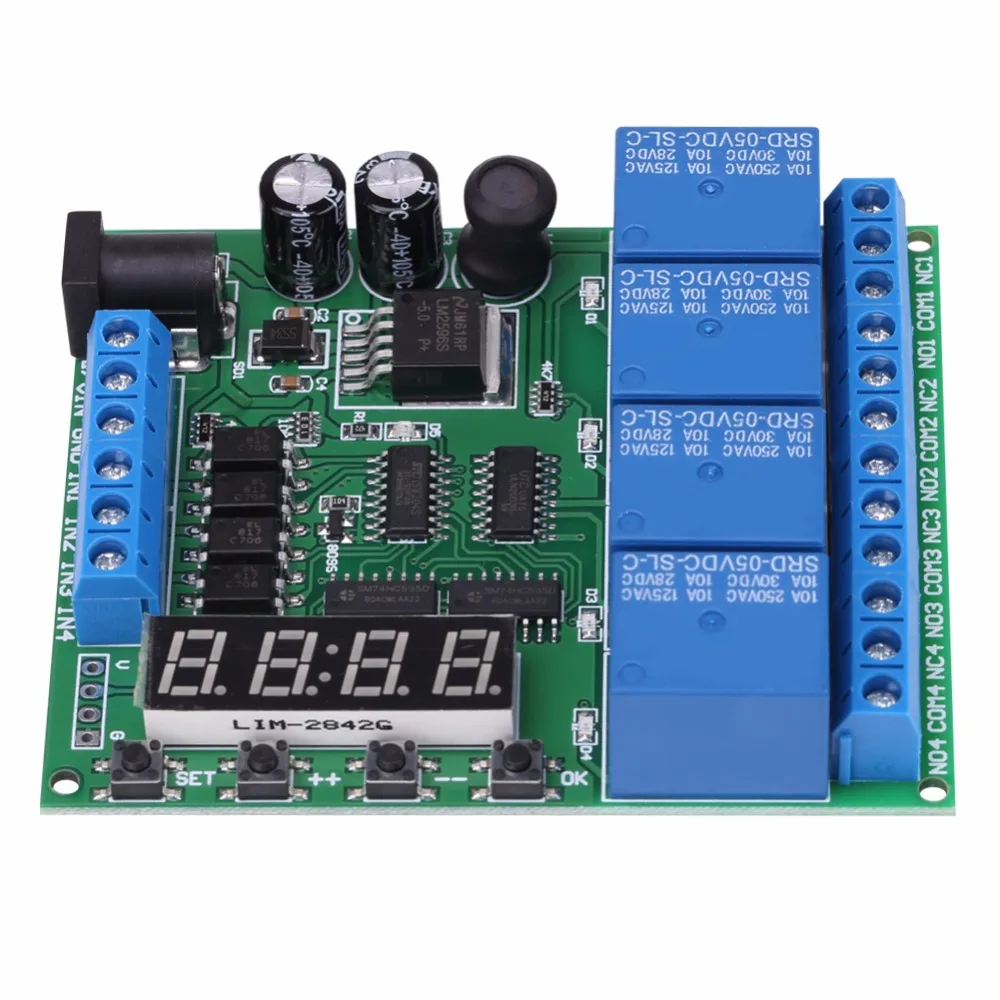

Размер: как на картинке

Вес: 75 г

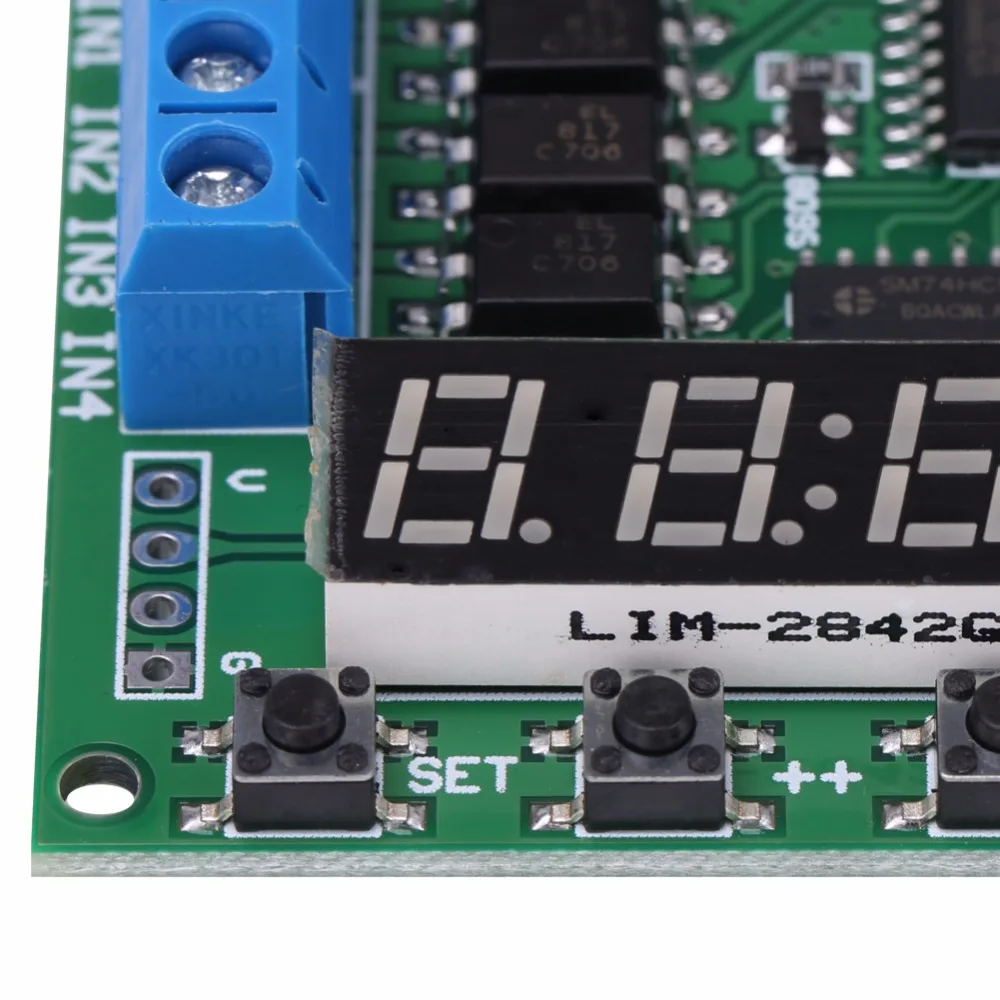

Короткое нажатие: время нажатия кнопки составляет менее 2 секунд;

Длительное нажатие: нажмите клавишу время более 2 секунд;

Состояние: рабочий статус, статус установки, статус энергосбережения.

Рабочее состояние: начать работу после включения питания. Отображает оставшееся время 1 канала, параметры могут быть отображены «Канал выбрать» для установки;

Состояние набора: нажмите кнопку «Set» для входа в статус «channel Chose». Короткое нажатие кнопки «ок» для выхода из настройки;

Состояние энергосбережения: в этом состоянии цифровые трубки не отображаются, и другие функции работают правильно. Нажмите кнопку «OK» через 5 секунд, чтобы войти в состояние энергосбережения, нажмите еще раз кнопку «OK» в течение 5 секунд или повторно включите, чтобы выйти из режима энергосбережения.

Заводские настройки: Нажмите и удерживайте «+» и «--» две кнопки в течение 3 секунд, чтобы восстановить заводские настройки, и цифровая трубка повернется. После перезарядки, будет работать по умолчанию.

Параметры:

1. После включения, оставшееся время канала цифрового дисплея (канал по умолчанию 1).

2. Нажмите кнопку «SET», чтобы войти в интерфейс «channel Chose». На экране «channel Chose» нажмите кнопку «+ +»/«-», чтобы выбрать канал для работы (реле). Нажмите кнопку «OK», чтобы выйти из экрана «channel Chose» и сохранить текущие параметры. Нажмите кнопку «установить» в интерфейс «настройки параметров».

3. В разделе «Параметры» нажмите кнопку «установить», чтобы изменить параметры. Кнопка «+ +»/«-». Нажмите кнопку «OK», чтобы выйти из экрана «Параметры» и сохранить текущие параметры.

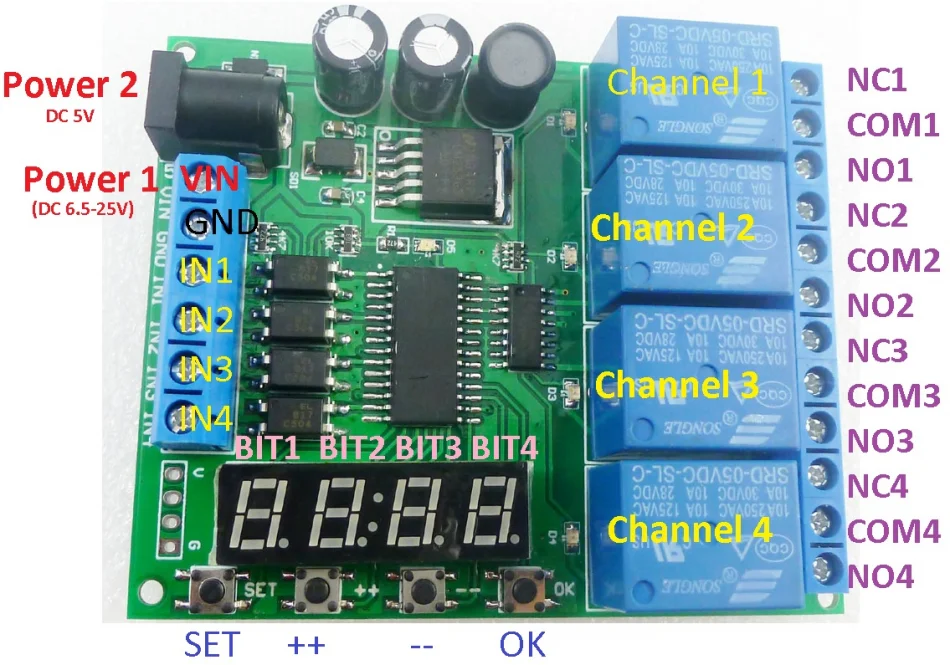

Интерфейс «выбор канала»:

BIT-1 шт.

Интерфейс «настройки параметров»:

Бит 4

Таймер T1 T2 минимальное время единицы является второй, поэтому диапазон времени T1 T2 составляет 99 часов 59 минут 59 секунд.

Количество циклов (Nx)-это количество циклов для выполнения действия, срабатывающего один раз (Nx = 00 означает всегда цикл, Nx = 01 означает отсутствие цикла). Таким образом, вы можете установить количество циклов: 1-99 раз или всегда цикл.

Noun решения:

НЕТ: реле, как правило, открытый контакт

COM: реле общего контакта

NC: реле нормально закрытого контакта

Открытие реле: COM connect NO.

Закрытие реле: COM disconnect NO.

Функция режим:

Следующие режимы функции можно настроить на режим цикла. Вы можете установить количество циклов (Nx 1 ~ 99 раз, 00 всегда цикл, по умолчанию 01 не цикл).

F0: после включения питания реле закрывается. Входной сигнал пуска (IN1/2/3/4), релейный открытый. Время задержки закрытия T1.

F1: после включения питания реле открывается. Пусковой сигнал, реле закрыто. Время задержки открытия T1.

F2: после включения питания реле закрыто. Триггер ввода, время задержки T1 и реле открыть. T2 реле задержки времени закрыто.

F3: после включения питания, реле открывается. Пусковой вход, время задержки T1 и реле закрываются. T2 реле задержки времени открыть.

F4: после включения питания реле закрывается. После задержки T1 и откройте реле. T2 реле задержки времени закрыто.

F5: после включения питания реле открывается. После задержки T1 и выключите реле. T2 реле задержки времени открыть.

Типичные области применения:

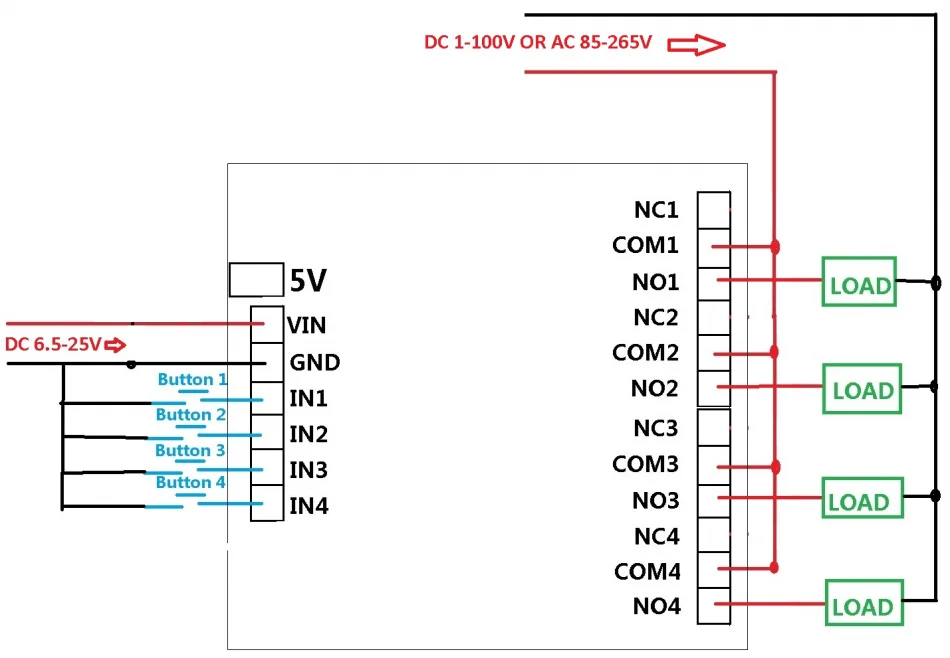

1. Схема управления 6-25 В постоянного тока, схема проводки ниже. "Нагрузка" может быть светодиодный

Прочее оборудование DC 6-25V

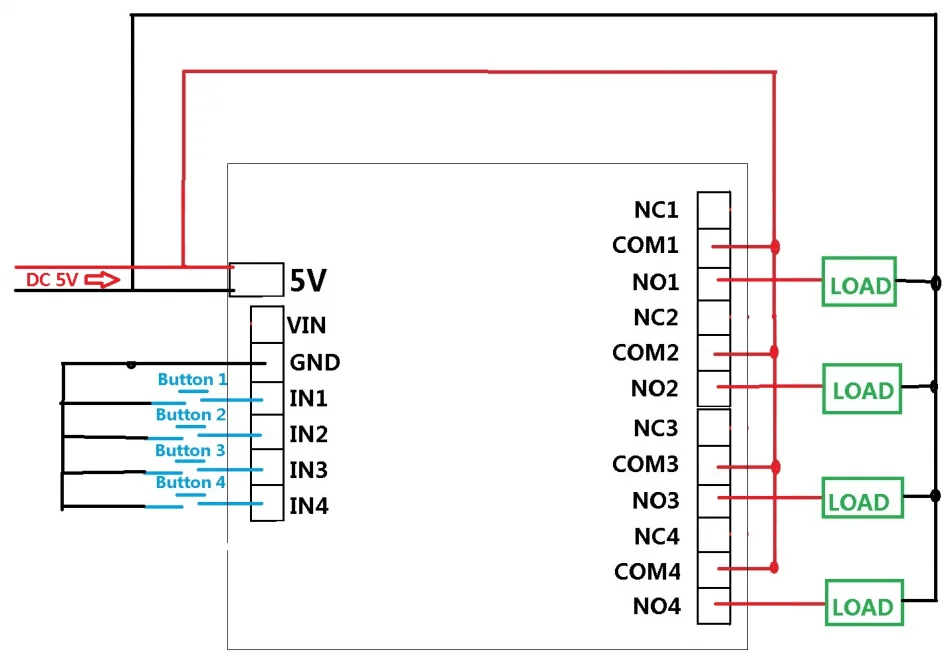

2. Схема управления 5 в постоянного тока, схема проводки ниже. "Нагрузка" может быть светодиодный свет, вентиляторы, игрушечные машины

Прочее оборудование DC 5V

3. Схема управления постоянного тока 1-100 в или 85-265 В переменного тока, схема проводки ниже. "Нагрузка" может быть светодиодный свет, вентиляторы, двигатели и другое DC AC оборудование
