Nema 34 шаговый двигатель HSS86 Гибридный Серводвигатель + NEMA34 замкнутый цикл Высокоскоростной шаговый Серводвигатель 8н. М 0 ~ 1000 об/мин

Описание:

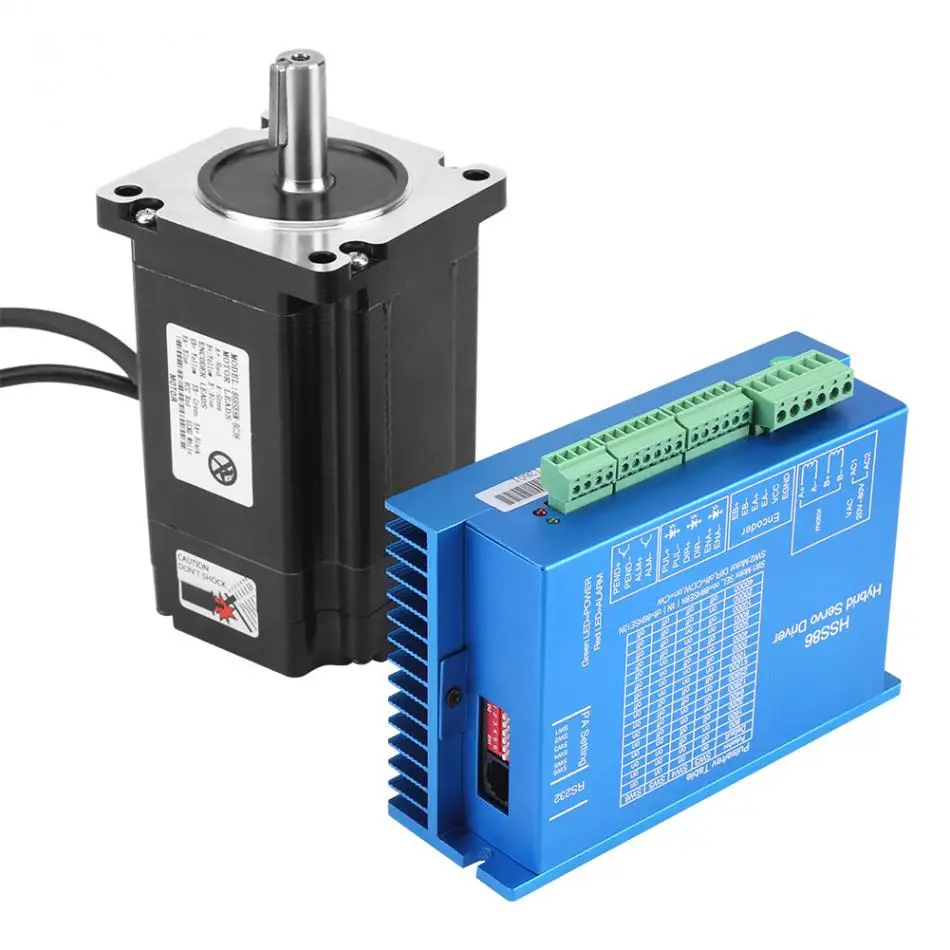

HSS86 представляет собой двухфазный гибридный шаговый двигатель сервопривод, новая 32-битная технология управления и векторным управлением технологии, которая может предотвратить потерю механизм синхронизации и обеспечивает высокую точность. Затухание высокоскоростного крутящего момента намного ниже, чем у традиционного драйвера открытого цикла, который может значительно повысить высокую скорость работы и крутящий момент шагового двигателя. Технология контроля тока на основе нагрузки может эффективно снизить повышение температуры двигателя и продлить срок службы двигателя. Встроенный сигнал на выходе и сигнал тревоги удобен для контроля и управления ПК. Функция аварийной сигнализации обеспечивает безопасную работу механического оборудования. Драйвер является отличной заменой традиционного шагового водителя открытого цикла и может заменить часть традиционной сервосистемы переменного тока.

Особенности:

Технические характеристики:

Напряжение: AC20V ~ 80V

Пиковый выходной ток: 8.0A (изменения тока вместе с нагрузкой)

Логический входной ток: 7 ~ 20 мА

Частота импульса: 0 ~ 200 кГц

Кодер линии: 1000
Сопротивление изоляции: >= 500MΩ

Мощность двигателя: 200 Вт

Номинальная скорость двигателя: 0 ~ 1000 об/мин

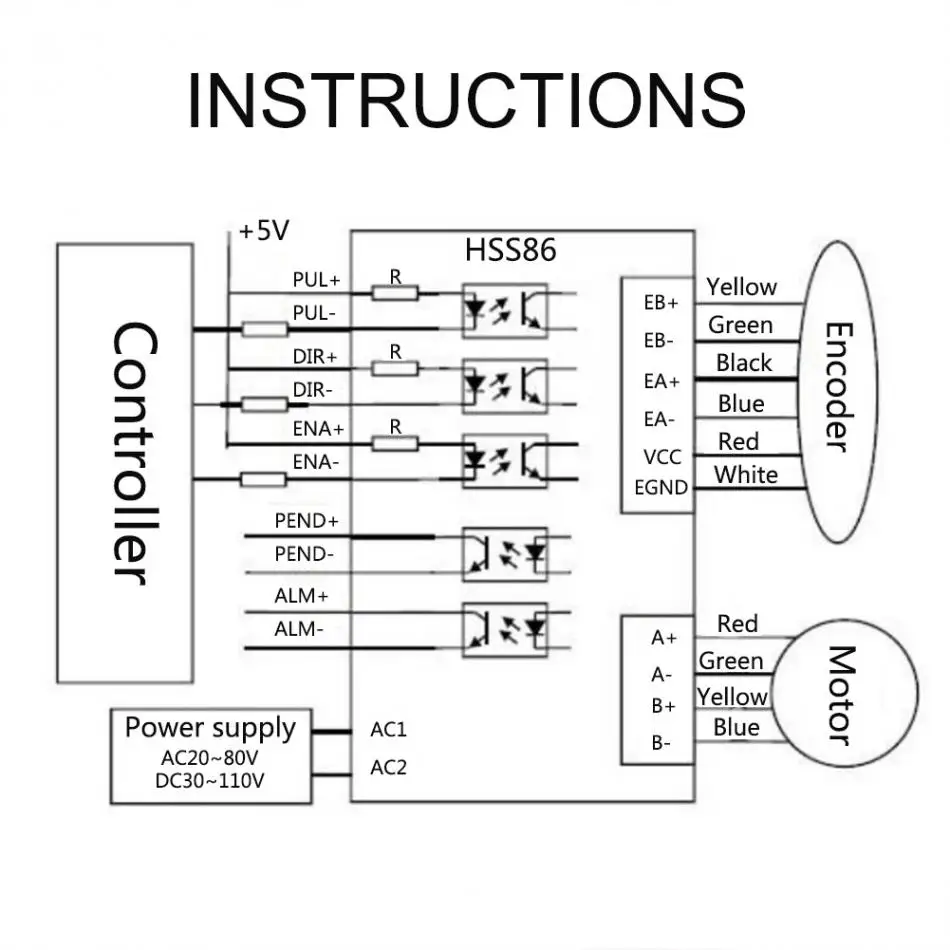

Терминал и проводка:

1. Двигатель и мощность

POS терминал

Соединение

Цвет

A +

Катушка фазового двигателя +

Красный

A-

Катушка мотора фазы-

Зеленый

Модель B +

B катушка двигателя фазы +

Цвет: желтый

В в-режиме

B катушка мотора фазы-

Синий

AC1

Вход источника питания

AC20V ~ 80V

AC2

2. Энкодер Вход

POS терминал

Соединение

Цвет

EB +

Кодер B фазный вход +

Цвет: желтый

EB-

Энкодер B фазовый вход-

Зеленый

EA +

Кодировщик а фазный вход +

Черный

EA-

Кодировщик а фазный вход-

Синий

VCC

Источник питания кодировщика +(+ 5 В)

Красный

Egnd

Источник питания энкодера GND(0V)

Белый

(Неправильная проводка кодера приведет к повреждению драйвера или кодера)

3. Управление сигнала

POS терминал

Соединение

Функция

PUL +

Входного сигнала импа Ульс +

Если уровень сигнала управления составляет 5 В, нет необходимости подключать резистор к входному сигналу;

Если уровень управляемого сигнала 12 В, резистор 1K должен быть подключен к входу сигнала в серии;

Если уровень сигнала управления составляет 24 В, резистор 2K должен быть подключен к входу сигнала в серии.

Опора

Входного сигнала импа ульс-

Дир +

Направление вход +

Дир

Направление ввода-

Ена +

Позвольте input +

Ена-

Позвольте input-

П +

П выход +

Выход двери OC, полное расположение индикации закрытия, расположение открытой индикации является неполным.

П-

П выход-

ALM +

Alarm вывод +

Выход двери OC, индикация закрытия имеет сигнал тревоги, открытая Индикация не имеет сигнала тревоги

ALM-

Выходной сигнал тревоги-

Индикатор светильник:
PWR: индикатор питания. Зеленый светильник включается при включении.
ALM: индикатор неисправности. Красный светильник мигает один раз в течение 3 секунд указывает на перегрузки по току или межфазное короткое замыкание; Красный светильник мигает дважды в течение 3 секунд указывает на перенапряжение; красный светильник мигает три раза в течение 3 секунд указывает на защиту положения вне-допуска.

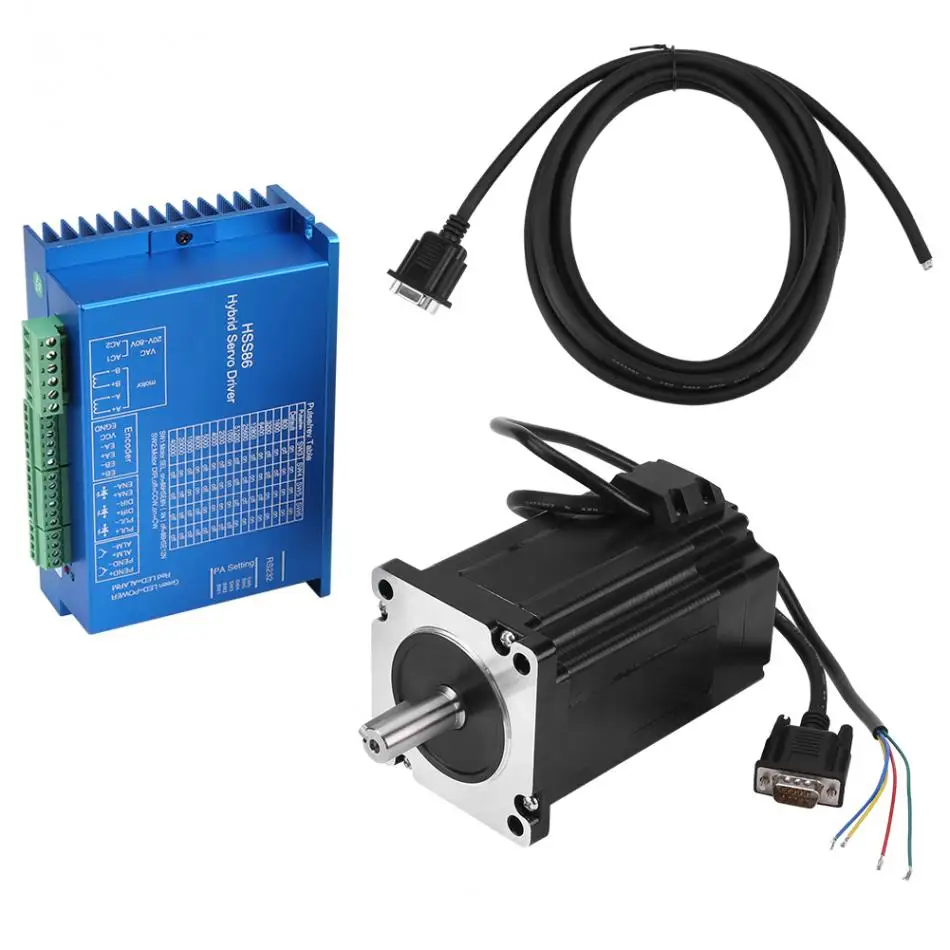

-Диск-1 шт.

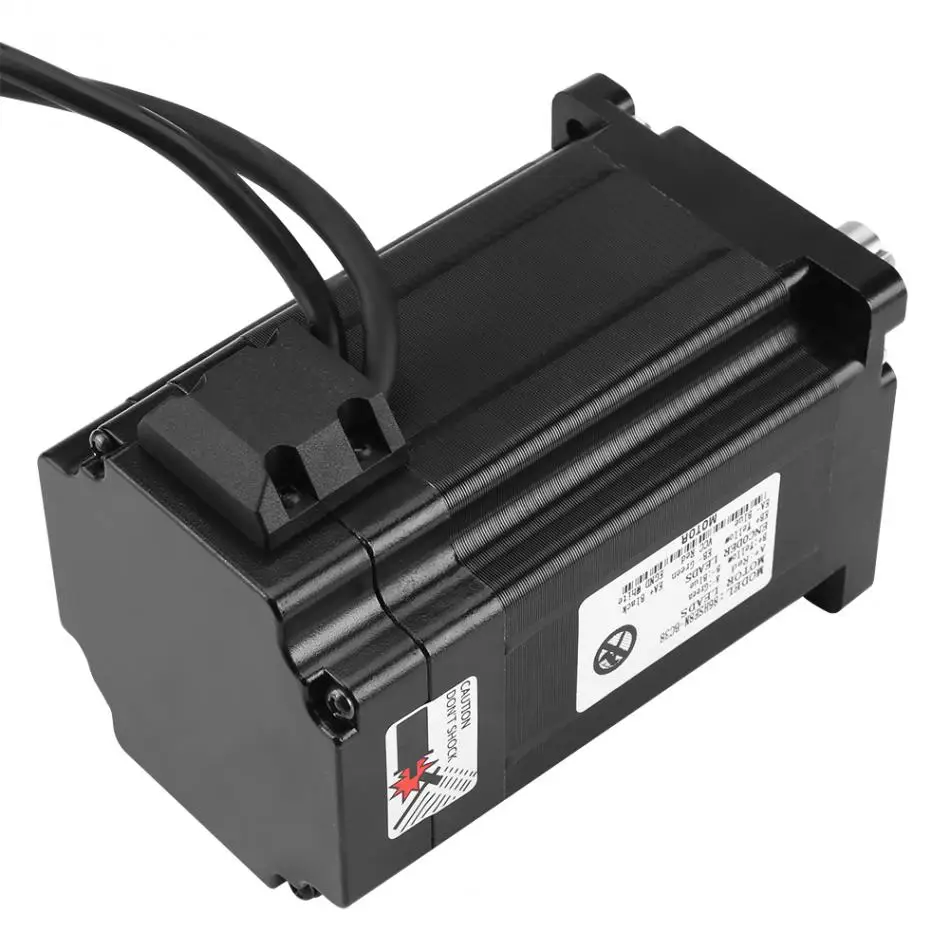

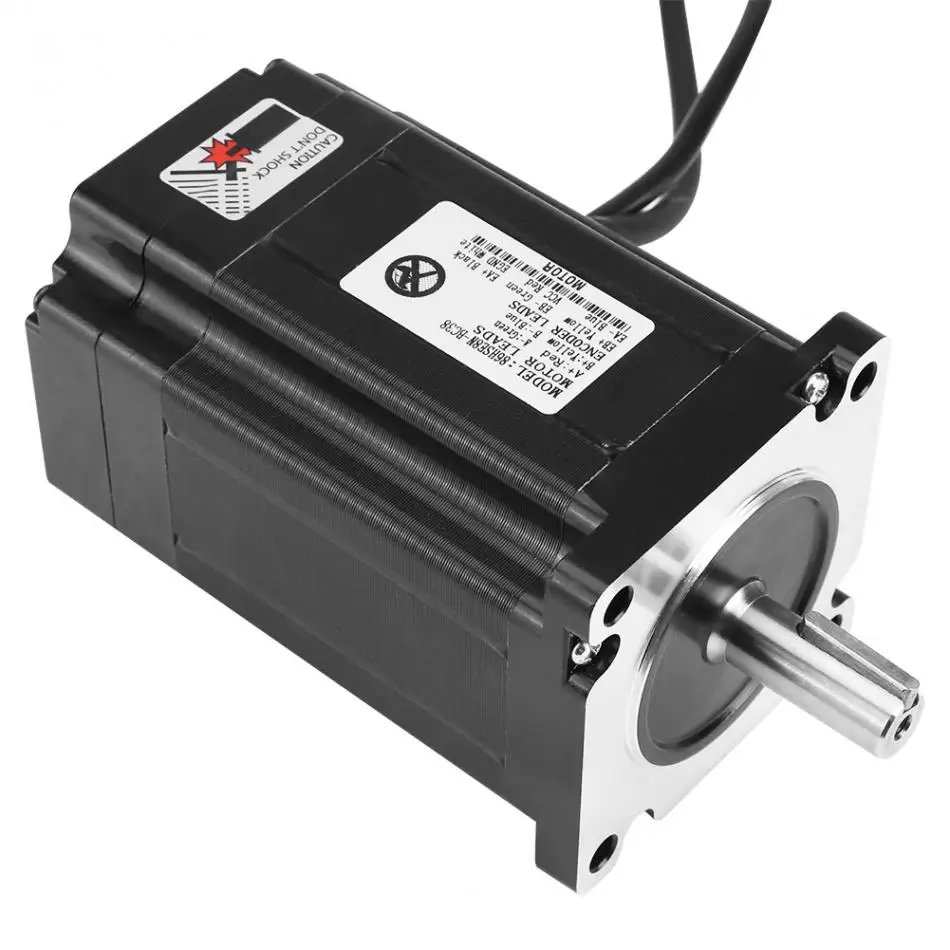

Двигатель-1 шт.;

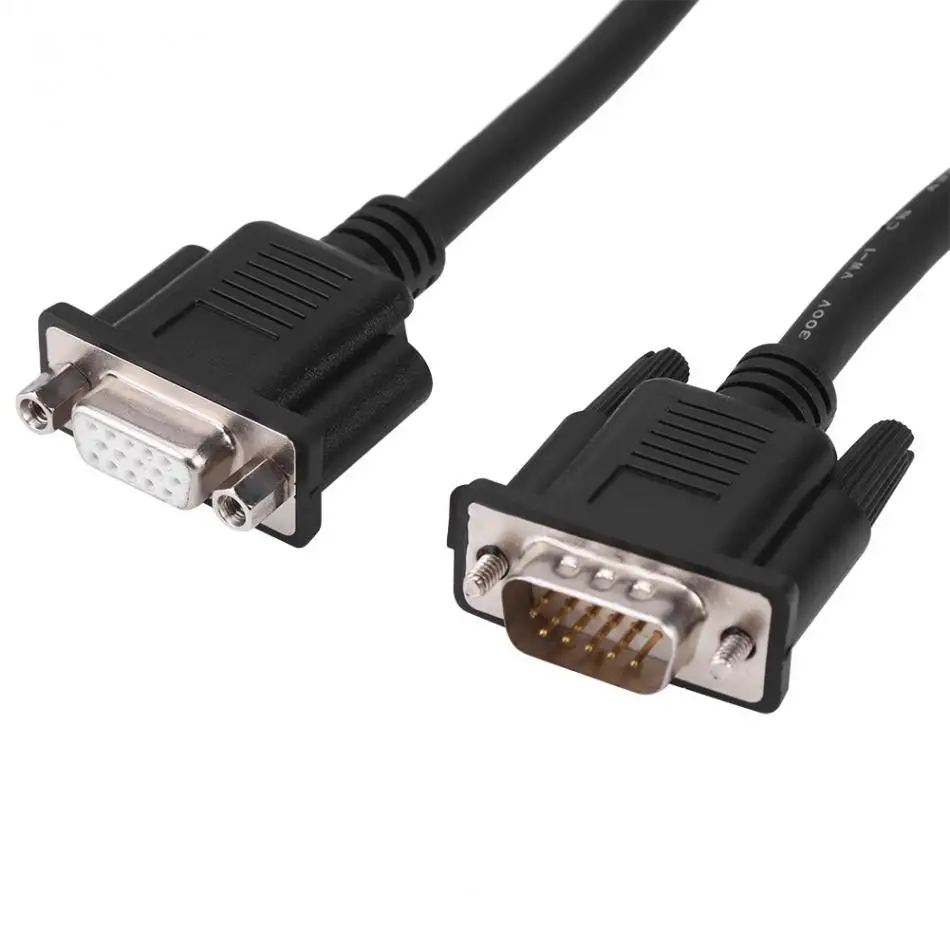

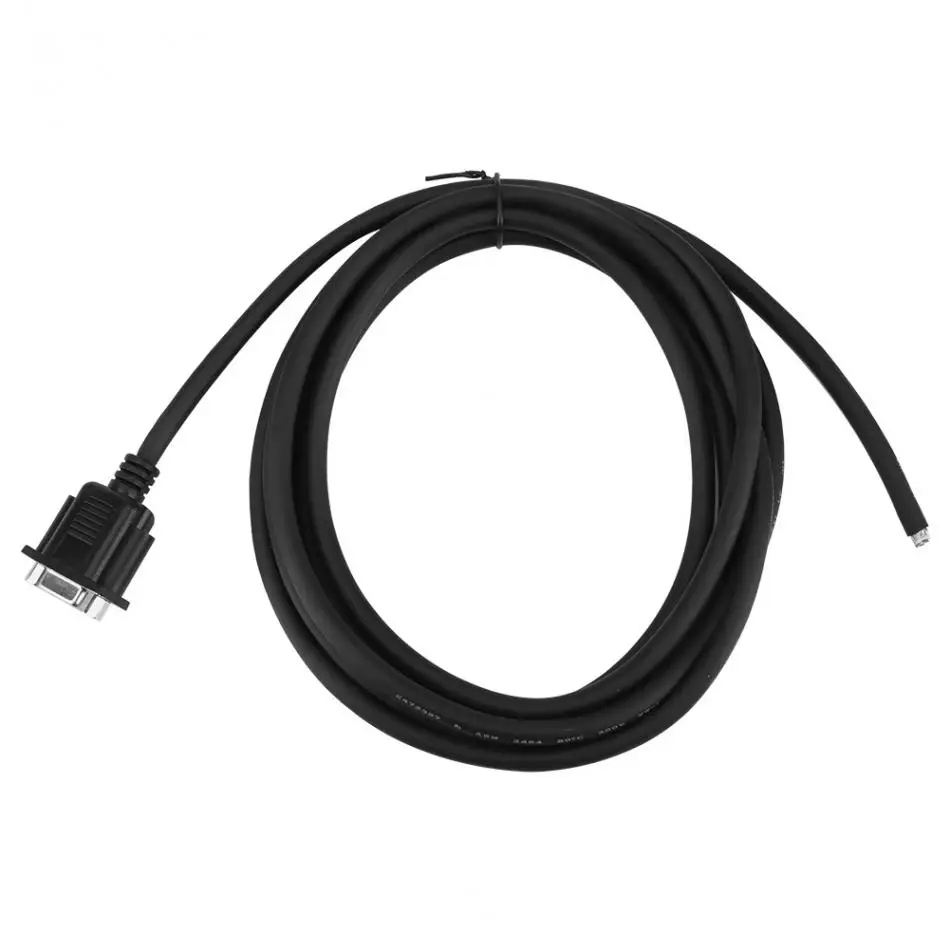

1 х кабель
