Макетный комплект Raspberry Pi Compute Module 3 Тип B с см3 7 дюймовый ЖК Дисплей HDMI DS18B20 адаптер

Raspberry Pi Compute Module 3 Development Kit Type B

(Примечание: Стандартный адаптер США будет отправлен в упаковке по умолчанию, если вы хотите изменить адаптер ЕС, пожалуйста, оставьте нам сообщение в заказе)



Описание продукта:

Raspberry Pi Compute Module 3 Development Kit Type B, CM3 IO Board, HDMI LCD, DS18B20, ИК-пульт дистанционного управления

Обзор

Поскольку Raspberry Pi Foundation выпустило вычислительный модуль 3, вы, возможно, наблюдали за ним некоторое время, не знаете, как начать работу. Теперь пришло время двигаться. Мы подготовим этот набор для разработки, чтобы вы могли быстро оценить вычислительный модуль 3, уменьшая цикл разработки.

Ключевые детали в этом наборе разработки Compute Module 3 включают в себя:

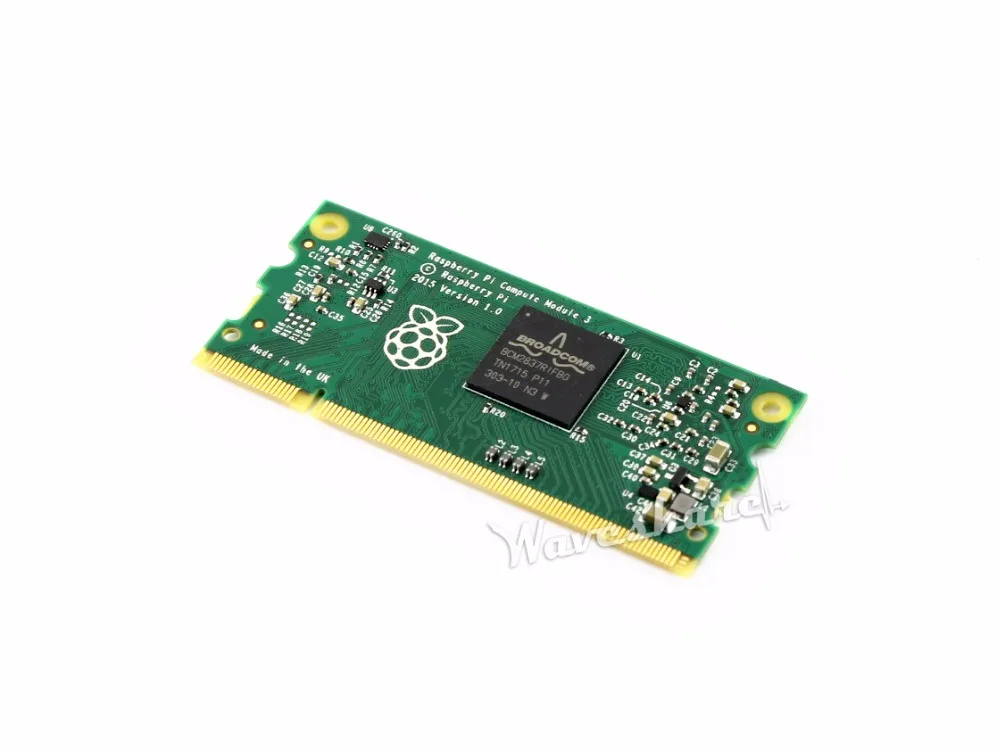

Вычислительный модуль 3:Raspberry Pi 3 промышленная версия, Pi в гибком форм-факторе, с 4 Гб eMMC Flash Вычислительный модуль IO Board Plus:Расширьте виды интерфейсов от CM3, таких как USB, HDMI, так же, как обычный Pi, чтобы помочь оценить 7 дюймовый ЖК-дисплей (C):Сенсорный ЖК-экран ультра высокой четкости обеспечивает простой способ достижения взаимодействия между человеком и машинойCM3/CM3L Особенности BCM2837Четырёхъядерный 64-разрядный процессор бит 1,2 ГГц quad-core ARM Cortex-A53 процессор 1 Гб оперативной памяти 4 Гб флэш-памяти eMMC(Только для см3, не для см3л) 200PIN SODIMM разъем (35U твердое золотое покрытие I/O контакты)48 x GPIO2 x I2C2 x SPI2 x UART2 x SD/SDIO(1x SD pin На CM3 был использован для 4GB eMMC Flash)1 х HDMI 1.3a1 хост USB2/OTG1 x DPI (Параллельный RGB дисплей)1 x NAND(SMI)1 x 4-канальная CSI Интерфейс камеры (но не более чем на 1 Гбит/с на полосе)1 х 2-lane CSI Интерфейс камеры (но не более чем на 1 Гбит/с на полосе)1 x 4-канальная DSI интерфейс дисплея (но не более чем на 1 Гбит/с на полосе)1 х 2-lane DSI интерфейс дисплея (но не более чем на 1 Гбит/с на полосе) По сравнению с CM1, CM3/CM3L поддерживает больше ОС, таких как Windows 10 (бесплатная версия для IOT от Microsoft)7 дюймовый ЖК-дисплей (C) Особенности 7 дюймов IPS экран, 1024 × 600 с высоким разрешением Емкостным сенсорным управлением Поддерживает популярные мини-ПК, такие как Raspberry Pi, BB Black и т. д.При работе с Raspberry Pi поддерживает Raspbian, Ubuntu, WIN10 IoT, single touch и драйвер бесплатноПри работе с другими мини-ПК требуется драйвер, который должен быть разработан пользователями Не только для мини-ПК, он может работать в качестве монитора компьютера, как и любой другой обычный HDMI экранПри работе в качестве монитора компьютера, поддерживает Windows 10/8.1/8/7, пять точек касания, и драйвер бесплатно Подсветка может быть выключена для снижения энергопотребленияCompute Module IO Board Plus характеристики Совместим с вычислительным модулем IO Board V3 от основания Raspberry Pi Raspberry Pi GPIO заголовок, для подключения видов шапок Raspberry Pi Подключение Arduino, также ПОДДЕРЖКА Arduino shields 1-проводной интерфейс для подключения устройств с одной шиной, таких как DS18B20 4x клавиш, 4x светодиодов, 1x зуммер, для тестирования ввода/вывода Встроенный usb-концентратор позволяет подключать больше usb-устройств ИК-приемник, ИК-пульт дистанционного управления доступен Встроенный USB в UART, для последовательной отладки Интерфейс датчика 10-bit ADC, 38KSPS 11-ch (6-ch для Arduino интерфейс, 5-ch для датчиков) 16 битный ЦАП, 2-ch Бортовой RTC, один из наиболее распространенных и полезных функцийЧто на Compute Module IO Board Plus

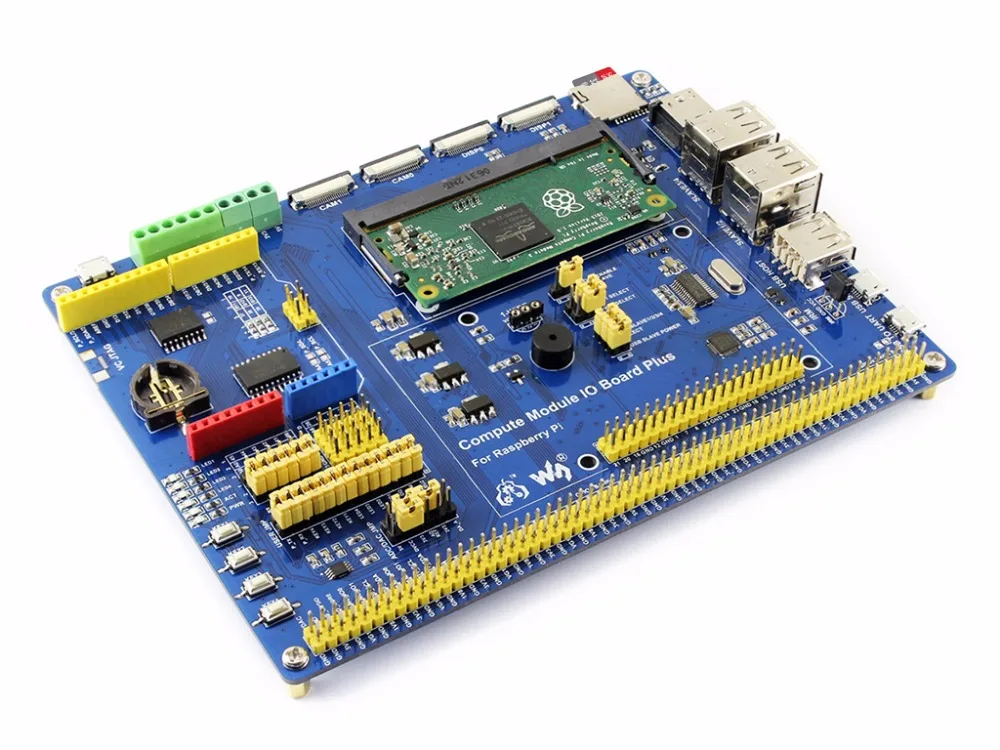

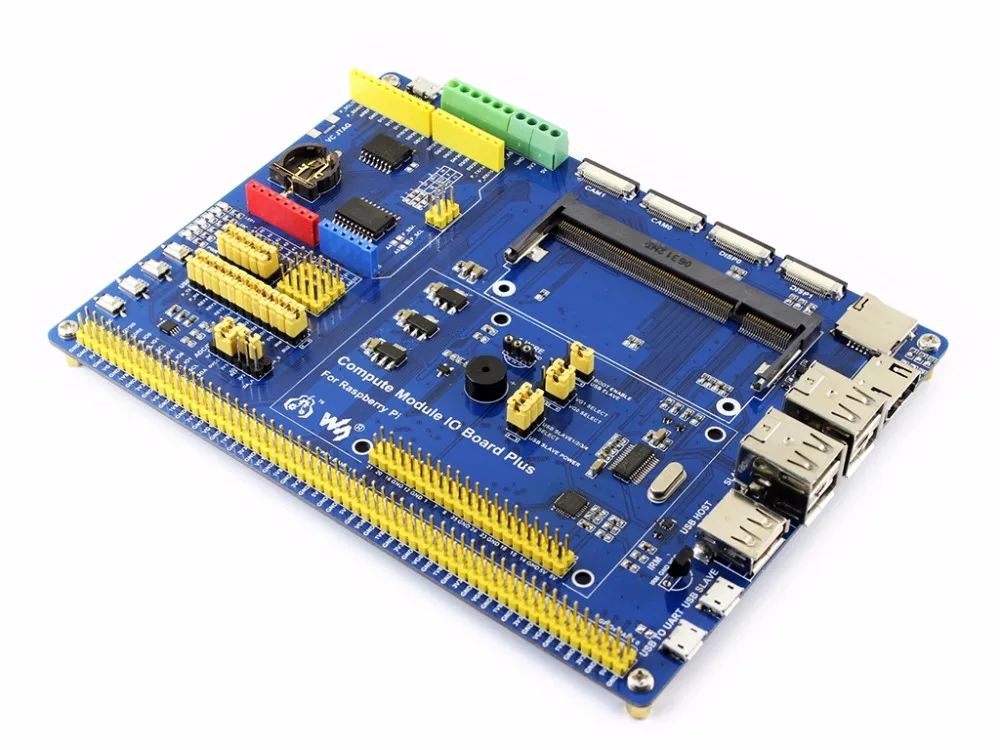

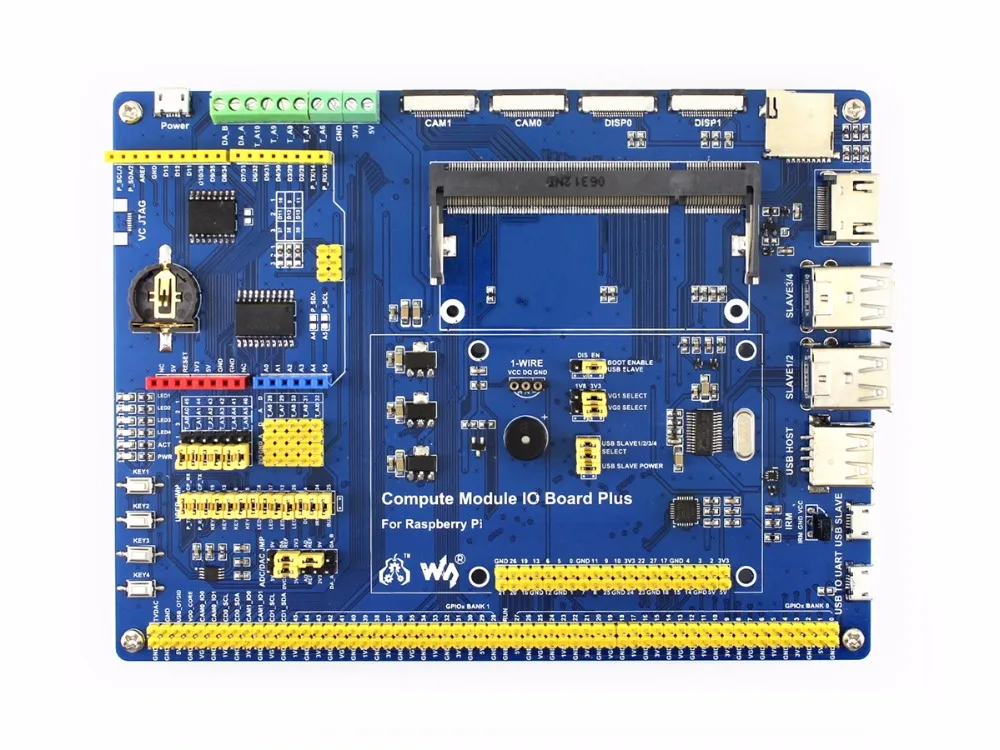

Вычислительный Модуль интерфейса:Для подключения вычислительного модуля 3 или вычислительного модуля 3 Lite Вычислительный модуль GPIO заголовок:Breakout все контакты вычислительного модуля Raspberry Pi GPIO заголовок:Для подключения Raspberry Pi шляпы CSI интерфейс:Порты камеры, для подключения камеры Raspberry Pi DSI интерфейс:Порты дисплея, для подключения Raspberry Pi LCD HDMI порт USB порты:Для подключения USB устройств USB рабочий интерфейс:Позволяет записывать изображение системы в вычислительный модуль 3 Интерфейс USB в UART:Для последовательного отладки Arduino коллектора:Для подключения Arduino щиты AD/DA Входные/выходные винтовые клеммы 1-проводной интерфейс:Для подключения устройств с одной шиной, таких как DS18B20 Интерфейс датчика Разъем питания:5V 2.5A FE1.1S:Usb-концентратор чип 12 МГц с украшением в виде кристаллов CP2102:USB UART конвертер Слот для карты Micro SD:Вставьте карту Micro SD с предварительно сгоревшей системой, чтобы запустить вычислительный модуль 3 Lite TLC1543:AD конвертер DAC8552:16 битный ЦАП, 2-ch DS3231:Высокоточный чип RTC, интерфейс I2C РТК держатель батареи:Поддерживает CR1220 батареи Регулятор напряжения:3,3 V/2,5 V/1,8 V LFN0038K:ИК-приемник Зуммер Индикатор питания Закон индикатор:Определение состояния карты Micro SD Пользователь светодиодов Ключи пользователя Выбор загрузкиEN: Включите ПК для доступа к sd-карте/eMMC через USB SLAVEDIS: вычислительный модуль будет загружен с sd-карты/eMMC VGx выбор мощности:Настройте уровень ввода/вывода Usb-концентратор позволяют перемычки:Включение концентратора и выбор питания USB SLAVE ADC/DAC конфигурация:Настройка источника питания и эталонного напряжения ADC/DAC Периферийная конфигурация:Конфиг кнопок управления в UART, ключи пользователя, пользователя светодиода, 1-проводной интерфейс, с ИК-приемником и звуковым сигналом Arduino AD выборПодключение 1 и 2: Arduino A0-A5 в качестве цифрового контрольного штифтаПодключение 2 и 3: Arduino A0-A5 как AD вход Гид по выборуСодержимое упаковкиПродуктыПредметDescriptioncВычислительный модуль 3Вычислительный модуль 3 LiteУпаковка AAcce AУпаковка BAcce BУпаковка AAcce AУпаковка BAcce BВычислительный модуль 3Raspberry Pi 3 CM3√√Вычислительный модуль 3 LiteRaspberry Pi 3 CM3L√√Компьютерный модуль IO Board PlusCompute Module IO Board V3 Совместимо и улучшенное решение√√√√√√√√7 дюймовый ЖК-дисплей (C)7 дюймовый ультра высокой четкости сенсорный дисплей√√√√DS18B20Датчик температуры√√√√√√√√ИК-пульт дистанционного управленияПозволяет ИК-пульт дистанционного управления√√√√√√√√5V 2.5A адаптер питания5V 2.5A выход√√√√√√√√Карта Micro SD 16 ГбSd-карта Miro 16 ГБ, класс 10√√√√



Содержимое упаковки

Вес упаковки:0,664 кг

Вычислительный модуль Вычислительный модуль 3 Lite x1 -1 шт. Набор аксессуаров Вычислительный модуль IO Board Plus x1 7 дюймовый ЖК-дисплей (C) x1 DS18B20 x1 ИК-пульт дистанционного управления x1 С ЖК-дисплеем адаптер x1 Кабель HDMI x1 HDMI адаптер x1 USB адаптер x1 Набор винтов RPi (4 шт.) x1 22PIN FFC x1 RPi Zero V1.3 кабель камеры 15 см x1 Адаптер питания США стандарт 5V/3A micro x1 Разъем USB типа A для кабеля micro B 35 см x1 Разъем USB типа A для micro B штекер кабеля 120 см x2 Перемычка 4-контактный, чтобы отделить шпильки x2 Перемычка 2-контактный 2,54-шаг 200 мм x2
