YYW Серии 160 10000 кг Универсальный шарнирный привод балансировочная машина Кардана

YYW Серии 160 10000 кг Универсальный шарнирный привод балансировочная машина Кардана

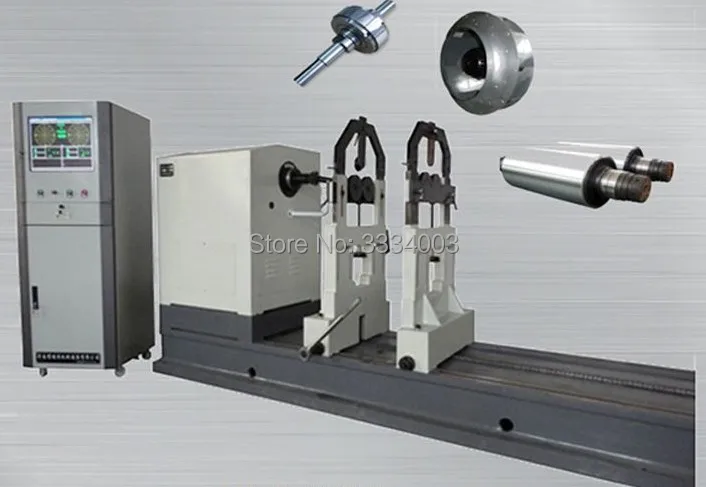

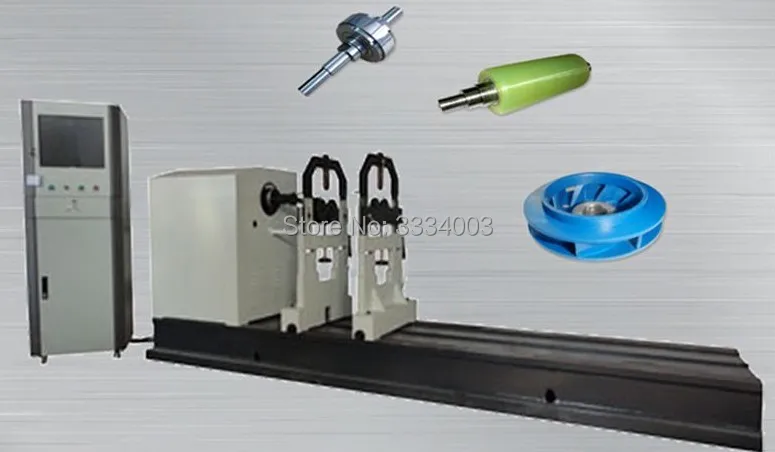

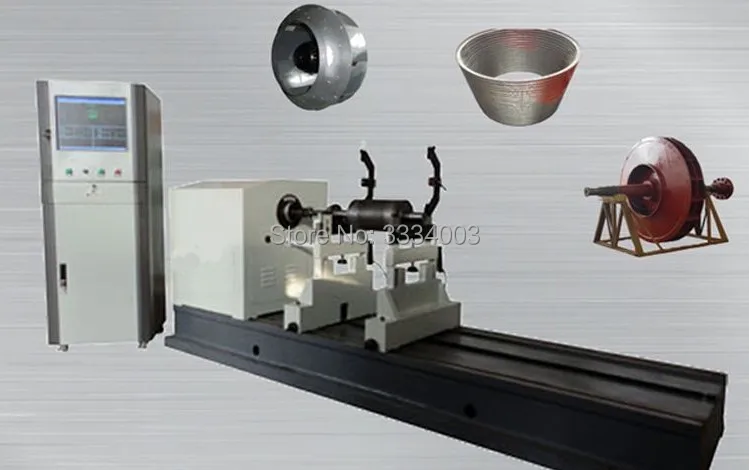

YYW Универсальный шарнирный привод балансировочная машина

Диапазон применения

Эта балансировочная машина в основном используется для проверки баланса вращающихся тел, таких как двигатели хорошего размера и среднего размера, шпиндели станков, воздуходувки, центрифуги, ротор генератора, клинодиумы, рабочее колесо насоса. Сушильный цилиндр. Керамическое Оборудование, ролики, резиновые палочки и т. Д .. Управляется коробкой передач универсальной муфтой, оснащенной двигателем переменной скорости для привода. Что обеспечивает высокое качество балансировки и точности. С широким диапазоном скорости, большой мощностью вождения, высокой точностью и простотой в эксплуатации и т. д.

Система измерения

Одноразовая постоянная калибровка

Взаимодействие между человеком и машиной, более мощное, простое управление; высокая точность, высокий первоначальный дисбаланс допускается

Система автоматически определяет, является ли она сбалансированным ротором или нет, и своевременные подсказки, самоконтроль, измерение сигнала, отображение силы сигнала, автоматическая ошибка и ошибка.

Ввод данных, хранение, печать обеспечивают работу одним нажатием.

Специальные универсальные соединительные муфты

Большой передающий крутящий момент, плавная работа, удобная работа

Специальный высокий крутящий момент универсальная Соединительная муфта, большой крутящий момент, сила крутящего момента гладкая.

Эластичная проверка с фланцевым соединением, удобная загрузка и разгрузка заготовки и

Быстро.

Специальные кронштейны

Уменьшите вибрационное демпфирование, эффективно передавайте вибрационные сигналы

Качающаяся рама с QT450, высокая Интегральная жесткость, сопрягающаяся поверхность с процессом измельчения;

Роликовый материал GCr15, после высокочастотного закалки, твердость достигается выше HRC55, шлифовка поверхности до радиана, реализация контакта с линией ширины заготовки, Окончательная шлифовка и размагничивание;

Роликовый подшипник с использованием NF специального пользовательского P5 класса C1 группа Точности Малый зазор масла, чтобы гарантировать, что ролик износостойкость, значительно улучшает точность и срок службы использования ролика.

Датчик высокой чувствительности

Время отклика короткое, долговечное и надежное

Полностью литая машинная кровать

Материал сертифицирован, высокая жесткость и амортизация

Рельсовая поверхность машины после грубой обработки и окончательной обработки двойным корпусом строгального станка, шлифования и обработки лапа снова, чтобы обеспечить точность обработки поверхности плоскостности и параллелизма формы и допусков положения направляющей.

Можно подгонять для того чтобы удлинить согласно требованиям клиента.

Технический список

Модель

Макс. Масса заготовки (кг)

Диаметр. Заготовки

(Мм)

Длина двух подшипников (мм)

Диаметр ротора

(Мм)

Скорость балансировки мин

(R/мм)

Мин. Достижимый остаточный баланс (г. Мм/кг):

Коэффициент снижения баланса (%):

Мощность привода

(КВт)

YYW-160A

5-160

& Phi; 950

60-1420

& Phi; 10-180

A300-2500

≤ 1

≥ 90

0,85/1,5

YYW-300 (A)

10-300

& Phi; 1200

60-1700

& Phi; 20-180

A300-2500

≤ 1

≥ 90

A5.5

YYW-500 (A)

20-500

& Phi; 1500

70-1600

& Phi; 15-240

A300-2500

≤ 1

≥ 90

A7.5

YYW-1000 (A)

20-1000

& Phi; 1500

70-2300

& Phi; 15-240

A300-2500

≤ 1

≥ 90

A7.5

YYW-1600A

30-1600

& Phi; 1800

100-2500

& Phi; 15-240

300-2500

≤ 1

≥ 90

11

YYW-3000S

50-3000

& Phi; 2000

300-3000

& Phi; 40-300

160-1500

≤ 1

≥ 90

7,5

YYW-3000A

100-3000

& Phi; 2400

300-3000

& Phi; 40-300

180-1500

≤ 1

≥ 90

11

YYW-5000A

300-5000

& Phi; 2400/

2000

340-2960

& Phi; 40-180

180-300

180-1500

≤ 1

≥ 90

18,5

YYW-10000A

300-10000

& Phi; 2400/

3200

240-5100

& Phi; 50-200

200-400

200-1200

≤ 1

≥ 90

45

YYW-20000A

500-20000

& Phi; 2400/

3200

300-5100

& Phi; 50-200

200-400

200-1200

≤ 1

≥ 90

55
