Raspberry Pi компьютерный модуль 3 Acce B наборы макетных плат включая плата ввода вывода

Raspberry Pi Compute Module 3 аксессуар упаковка Тип B, CM3 IO Плата, HDMI LCD, DS18B20, ИК пульт дистанционного управления Обзор

Поскольку Raspberry Pi Foundation выпустило вычислительный модуль 3, вы, возможно, наблюдали за ним некоторое время, не знаете, как начать работу. Теперь пришло время двигаться. Мы подготовили этот пакет аксессуаров для вас, чтобы быстро оценить вычислительный модуль 3 (не входит в комплект), уменьшая цикл разработки.

Ключевые детали в этом Compute Module 3 accessory pack включают в себя:

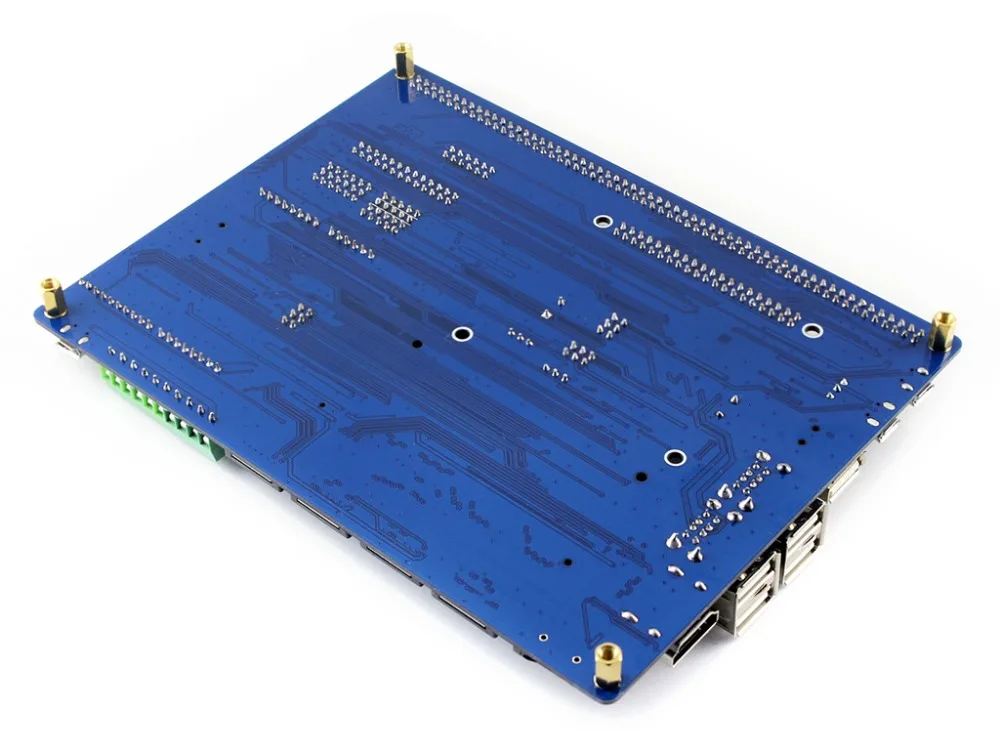

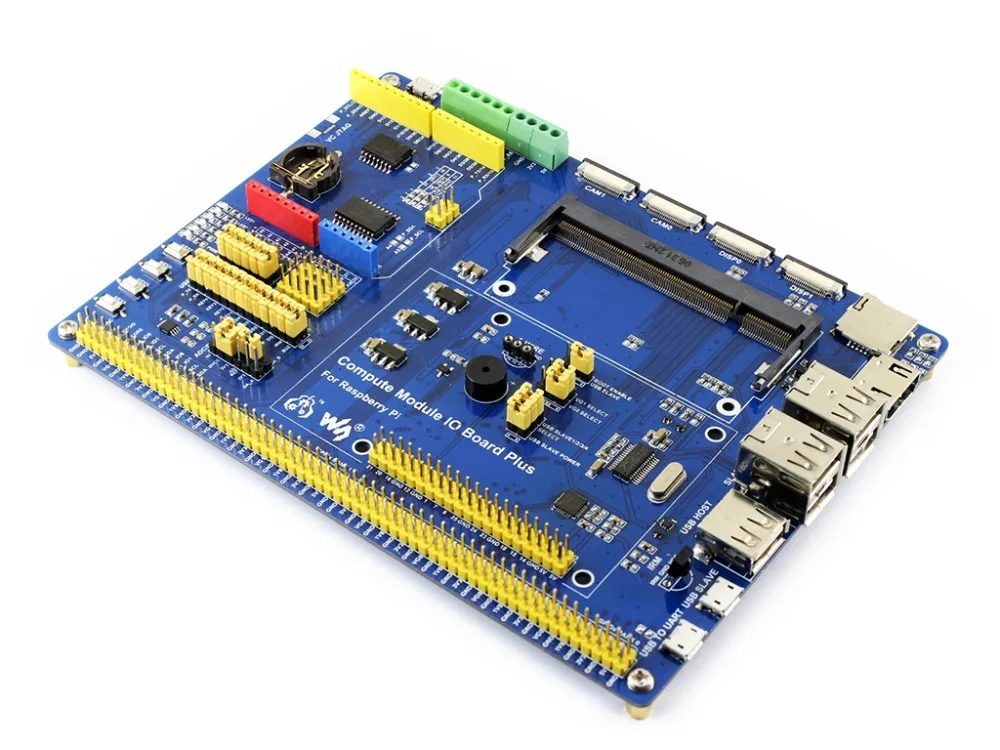

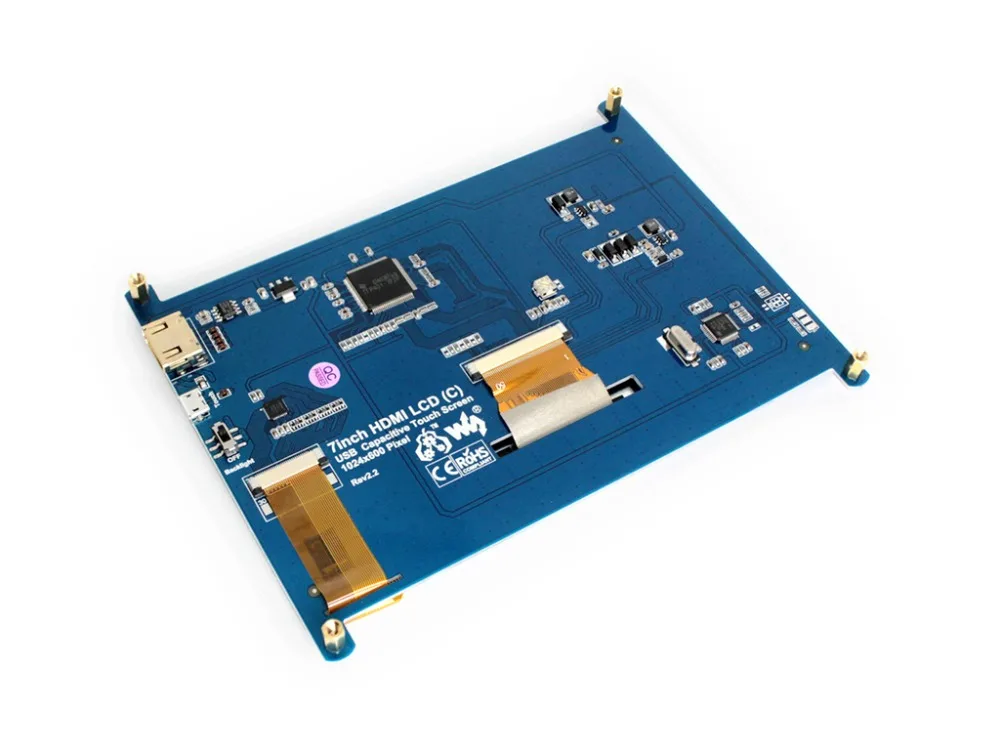

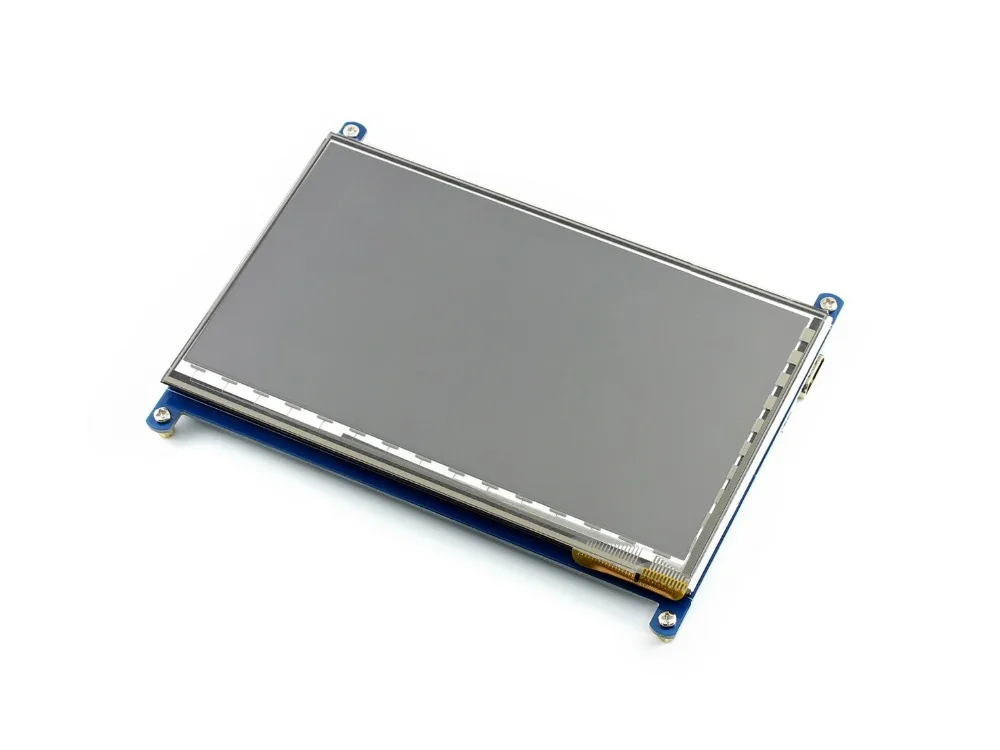

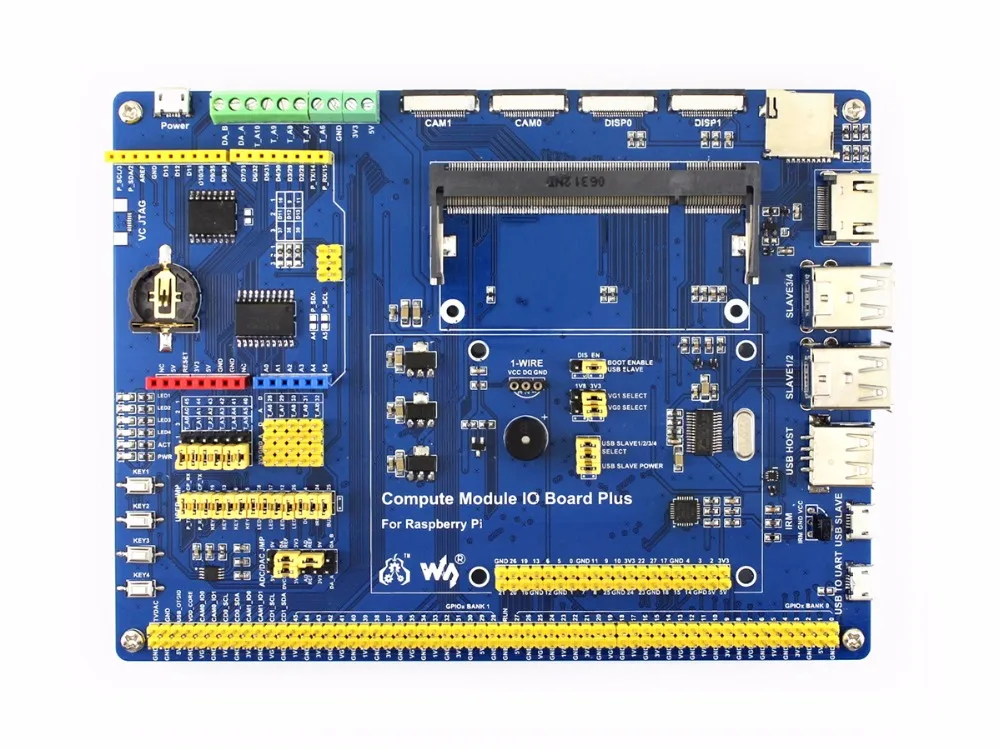

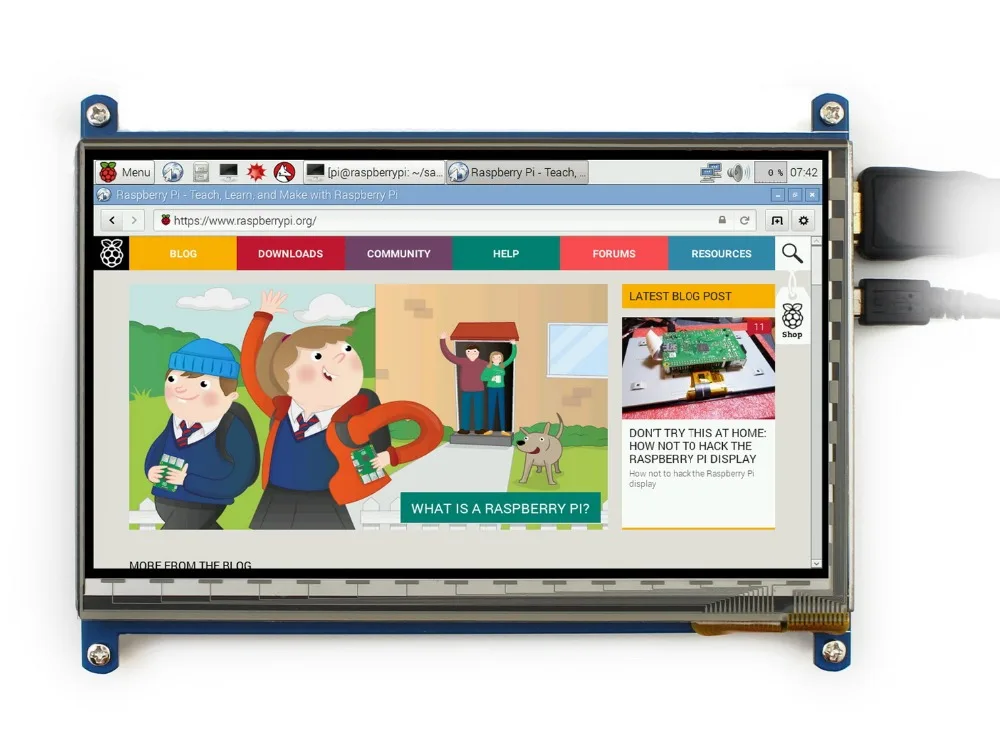

Вычислительный модуль IO Board Plus:Расширьте виды интерфейсов от CM3, таких как USB, HDMI, так же, как обычный Pi, чтобы помочь оценить 7 дюймов HDMI ЖК-дисплей (C):Сенсорный ЖК-экран ультра высокой четкости обеспечивает простой способ достижения взаимодействия между человеком и машиной 7 дюймов HDMI ЖК-дисплей (C) Особенности 1024 × 600 высокое разрешение Емкостным сенсорным управлением Поддерживает Raspberry Pi Поддерживает Banana Pi / Banana Pro, поставляется с изображениями Lubuntu, Raspbian Поддерживает BB Черный, поставляется с Angstrom изображением Для других мини-ПК требуется драйвер, который должен быть разработан пользователями Не только для мини-ПК, он может работать в качестве монитора компьютера, как и любой другой обычный HDMI экран Интерфейс HDMI для отображения, интерфейс USB для сенсорного управления Подсветка может быть выключена для снижения энергопотребления Compute Module IO Board Plus характеристики Совместим с вычислительным модулем IO Board V3 от основания Raspberry Pi Raspberry Pi GPIO заголовок, для подключения видов шапок Raspberry Pi Подключение Arduino, также ПОДДЕРЖКА Arduino shields 1-проводной интерфейс для подключения устройств с одной шиной, таких как DS18B20 4x клавиш, 4x светодиодов, 1x зуммер, для тестирования ввода/вывода Встроенный usb-хаб позволяет подключать больше usb-устройств ИК-приемник, ИК-пульт дистанционного управления доступен Встроенный USB в UART, для последовательной отладки Сенсор интерфейс 10-bit ADC, 38KSPS 11-ch (6-ch для Arduino интерфейс, 5-ch для датчиков) 16 битный ЦАП, 2-ch Бортовой RTC, один из наиболее распространенных и полезных функций Что на Compute Module IO Board Plus

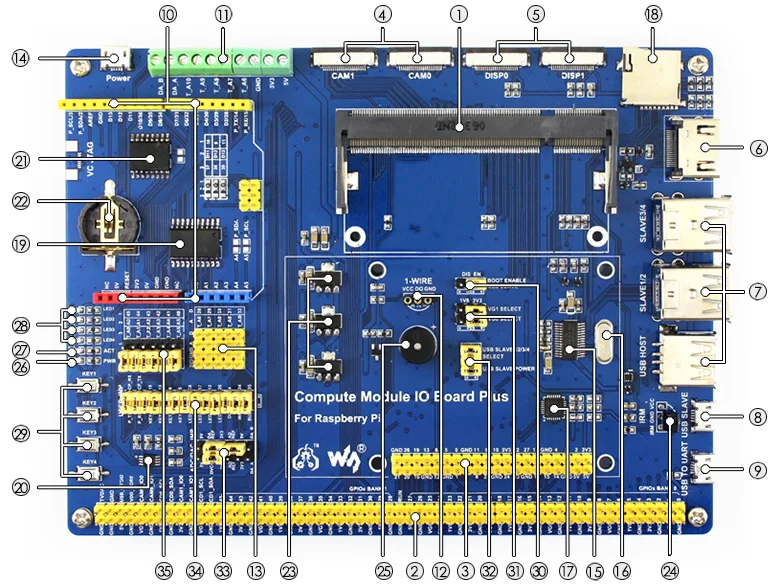

Вычислительный Модуль интерфейса:Для подключения вычислительного модуля 3 или вычислительного модуля 3 Lite Вычислительный модуль GPIO заголовок:Breakout все контакты вычислительного модуля Raspberry Pi GPIO заголовок:Для подключения Raspberry Pi шляпы CSI интерфейс:Порты камеры, для подключения камеры Raspberry Pi DSI интерфейс:Порты дисплея, для подключения Raspberry Pi LCD HDMI порт USB порты:Для подключения USB устройств USB рабочий интерфейс:Позволяет записывать изображение системы в вычислительный модуль 3 Интерфейс USB в UART:Для последовательного отладки Arduino коллектора:Для подключения Arduino щиты AD/DA Входные/выходные винтовые клеммы 1-проводной интерфейс:Для подключения устройств с одной шиной, таких как DS18B20 Сенсор интерфейс Мощность порт:5V 2.5A FE1.1S:Usb-хаб чип 12 МГц с украшением в виде кристаллов CP2102:USB UART конвертер Слот карты Micro SD:Вставьте карту Micro SD с предварительно сгоревшей системой, чтобы запустить вычислительный модуль 3 Lite TLC1543:AD конвертер DAC8552:16 битный ЦАП, 2-ch DS3231:Высокоточный чип RTC, интерфейс I2C Аккумулятор RTC Патрон лампы:Поддерживает CR1220 батареи Напряжение регулятор:3,3 V/2,5 V/1,8 V LFN0038K:ИК-приемник Зуммер Мощность индикатор Закон индикатор:Определение состояния карты Micro SD Пользователь светодиодов Ключи пользователя Выбор загрузки EN: Включите ПК для доступа к sd-карте/eMMC через USB SLAVE DIS: вычислительный модуль будет загружен с sd-карты/eMMC VGx выбор мощности:Настройте уровень ввода/вывода Usb-хаб позволяют перемычки:Включение концентратора и выбор питания USB SLAVE ADC/DAC конфигурация:Настройка источника питания и эталонного напряжения ADC/DAC Периферийная конфигурация:Конфиг кнопок управления в UART, ключи пользователя, пользователя светодиода, 1-проводной интерфейс, с ИК-приемником и звуковым сигналом Arduino AD выбор Подключение 1 и 2: Arduino A0-A5 в качестве цифрового контрольного штифта Подключение 2 и 3: Arduino A0-A5 как AD вход



Фото

Гид по выбору Посылка содержание Продукты Предмет Descriptionc Вычислительный модуль 3 Вычислительный модуль 3 Lite Посылка в Acce A Посылка B Acce B Посылка в Acce A Посылка B Acce B Вычислительный модуль 3 Raspberry Pi 3 CM3 √   √           Вычислительный модуль 3 Lite Raspberry Pi 3 CM3L         √   √   Компьютерный модуль IO Board Plus Compute Module IO Board V3 Совместимо и улучшенное решение √ √ √ √ √ √ √ √ 7 дюймов HDMI ЖК-дисплей (C) 7 дюймовый ультра высокой четкости сенсорный дисплей     √ √     √ √ DS18B20 Температура датчик √ √ √ √ √ √ √ √ ИК-пульта дистанционного управления Позволяет IR дистанционный пульт √ √ √ √ √ √ √ √ 5V 2.5A Мощность адаптер 5V 2.5A выход √ √ √ √ √ √ √ √ Карта Micro SD 16 Гб Sd-карта Miro 16 ГБ, класс 10         √ √ √ √ Вычислительный модуль

Вычислительный модуль 3 не входит в комплект.

Набор аксессуаров Вычислительный модуль IO Board Plus x1 7 дюймов HDMI ЖК-дисплей (C) x1 DS18B20 x1 ИК-пульта дистанционного управления x1 ЖК-дисплей адаптер x1 Кабель HDMI x1 HDMI адаптер x1 USB адаптер x1 Набор винтов RPi (4 шт.) x1 22PIN FFC x1 RPi Zero V1.3 Камера кабель 15 см x1 Мощность адаптер США стандарт 5V/3A micro x1 Разъем USB типа A для кабеля micro B 35 см x1 Разъем USB типа A для micro B штекер кабеля 120 см x2 Перемычка 4-контактный, чтобы отделить шпильки x2 Перемычка 2-контактный 2,54-шаг 200 мм x2
