Raspberry Pi Compute Module 3 Lite набор аксессуаров Тип B (без CM3L) с 7 дюймовым ЖК дисплеем HDMI DS18B20

Raspberry Pi Compute Module 3 Lite набор аксессуаров типа B (без CM3L)

Описание

Raspberry Pi Compute Module 3 Lite набор аксессуаров Тип B, CM3 IO Плата, HDMI LCD, DS18B20, ИК-пульт дистанционного управления, Micro SD карта

Обзор

Поскольку Raspberry Pi Foundation выпустило вычислительный модуль 3 Lite, вы, возможно, наблюдали за ним некоторое время, не знаете, как начать работу. Теперь пришло время двигаться. Мы подготовили этот пакет аксессуаров для вас, чтобы быстро оценить вычислительный модуль 3 Lite (не входит в комплект), уменьшая цикл разработки.

Ключевые детали этого комплекта аксессуаров Compute Module 3 Lite включают в себя:

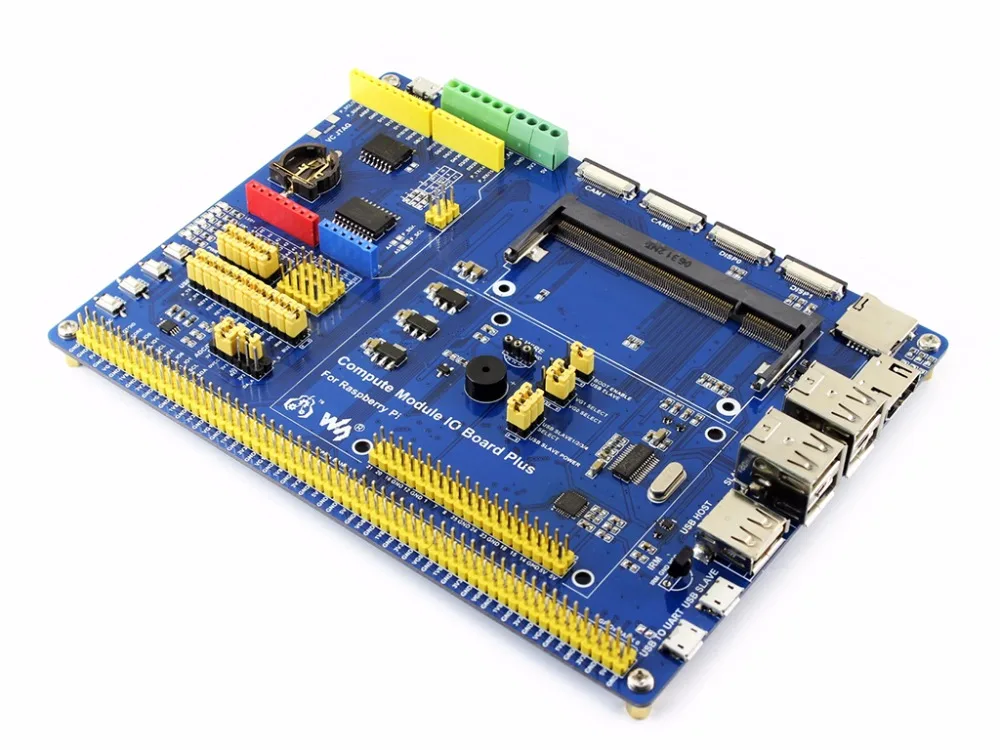

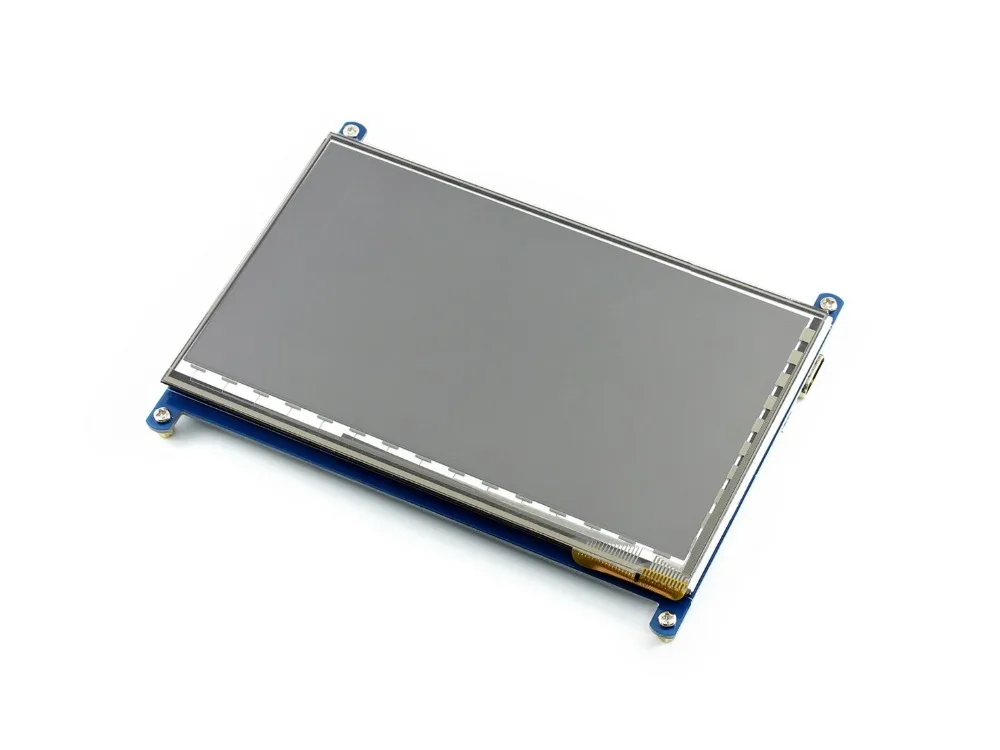

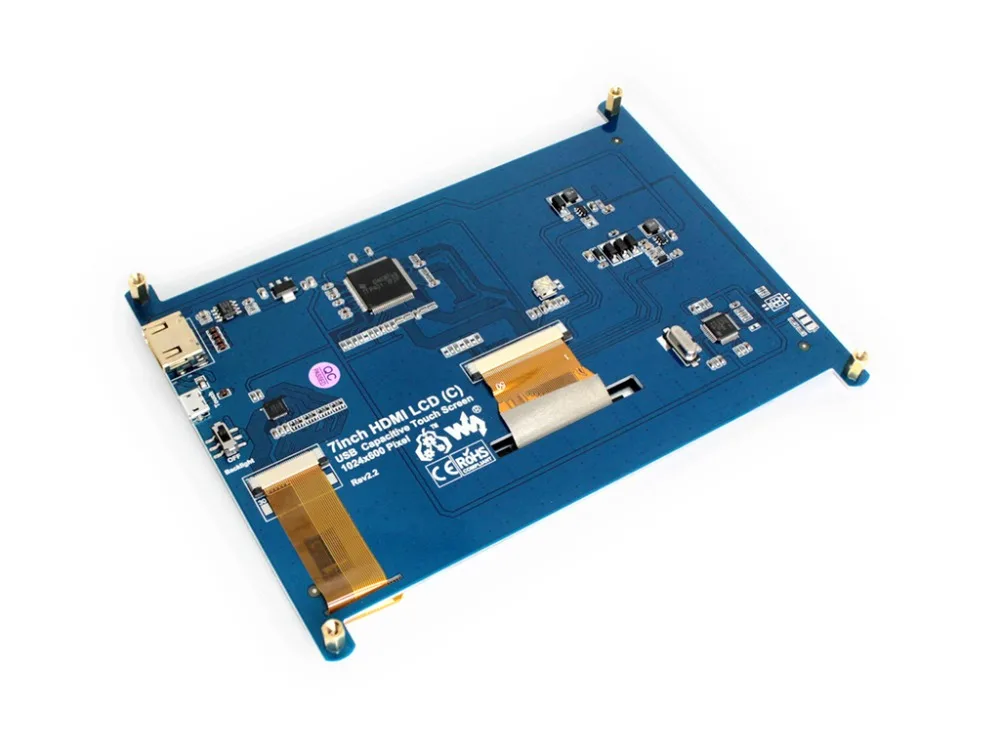

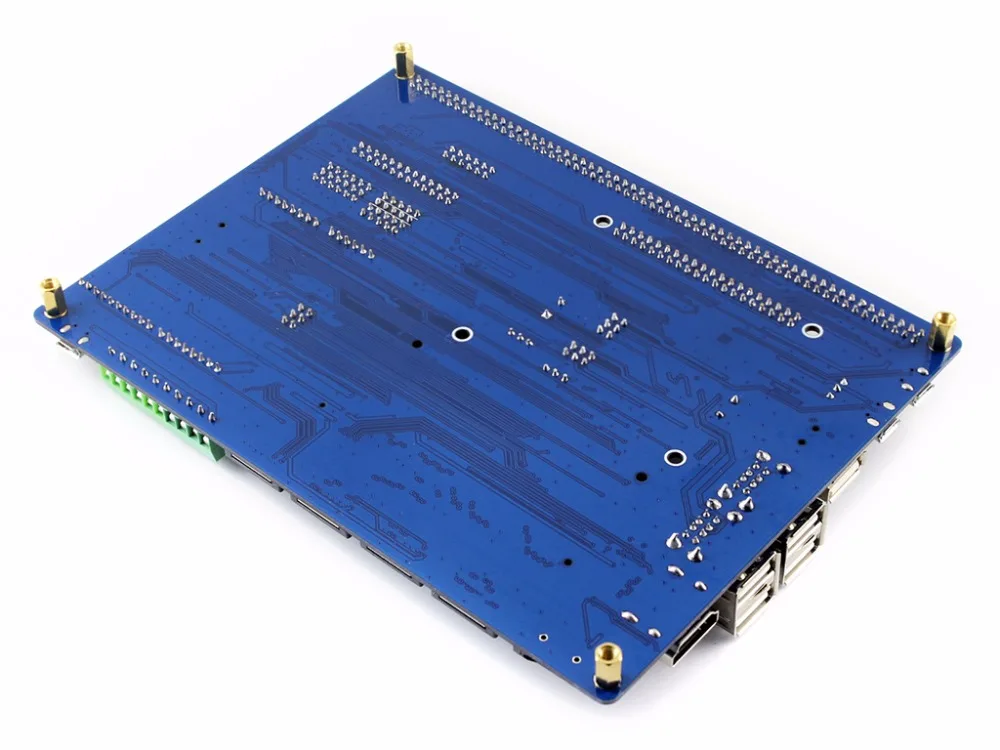

Вычислительный модуль IO Board Plus:Расширьте виды интерфейсов от CM3, таких как USB, HDMI, так же, как обычный Pi, чтобы помочь оценить 7-дюймовый HDMI LCD (C):Сенсорный ЖК-экран ультра высокой четкости обеспечивает простой способ достижения взаимодействия между человеком и машиной 7-дюймовый HDMI LCD (C) Особенности 1024 × 600 высокое разрешение Емкостное сенсорное управление Поддерживает Raspberry Pi Поддерживает Banana Pi/Banana Pro, поставляется с изображениями Lubuntu, Raspbian Поддерживает BB Черный, поставляется с Angstrom изображением Для других мини-ПК требуется драйвер, который должен быть разработан пользователями Не только для мини-ПК, он может работать в качестве монитора компьютера, как и любой другой обычный HDMI экран Интерфейс HDMI для отображения, интерфейс USB для сенсорного управления Подсветка может быть выключена для снижения энергопотребления Compute Module IO Board Plus характеристики Совместим с вычислительным модулем IO Board V3 от основания Raspberry Pi Raspberry Pi GPIO заголовок, для подключения видов шапок Raspberry Pi Подключение Arduino, также ПОДДЕРЖКА Arduino shields 1-проводной интерфейс, для подключения устройств с одной шиной, таких как DS18B20 4x клавиш, 4x светодиодов, 1x зуммер, для тестирования ввода/вывода Встроенный usb-концентратор позволяет подключать больше usb-устройств ИК-приемник, ИК-пульт дистанционного управления доступен Встроенный USB в UART, для последовательной отладки Интерфейс датчика 10-битный ADC, 38 KSPS, 11-канальный (6-канальный для интерфейса Arduino, 5-канальный для датчиков) 16-битный ЦАП, 2-канальный Бортовой RTC, один из наиболее распространенных и полезных функций Что на Compute Module IO Board Plus

Интерфейс вычислительного модуля:Для подключения вычислительного модуля 3 или вычислительного модуля 3 Lite Вычислительный модуль GPIO заголовок:Breakout все контакты вычислительного модуля Raspberry Pi GPIO заголовок:Для подключения Raspberry Pi шляпы Интерфейс CSI:Порты камеры, для подключения камеры Raspberry Pi Интерфейс DSI:Порты дисплея, для подключения Raspberry Pi LCD Порт HDMI Usb-порты:Для подключения usb-устройств Интерфейс USB SLAVE:Позволяет записывать изображение системы в вычислительный модуль 3 Интерфейс USB в UART:Для последовательной отладки Заголовок Arduino:Для подключения щитов Arduino AD/DA Входные/выходные винтовые клеммы 1-проводной интерфейс:Для подключения устройств с одной шиной, таких как DS18B20 Интерфейс датчика Порт питания:5В 2.5A FE1.1S:Чип USB HUB Кристалл 12 МГц CP2102:Конвертер USB в UART Слот карты Micro SD:Вставьте карту Micro SD с предварительно сгоревшей системой, чтобы запустить вычислительный модуль 3 Lite TLC1543:AD конвертер DAC8552:16-битный ЦАП, 2-канальный DS3231:Высокоточный чип RTC, интерфейс I2C Аккумулятор RTC держатель:Поддерживает батареи CR1220 Регулятор напряжения:3,3 В/2,5 В/1,8 В LFN0038K:ИК-приемник Зуммер Индикатор питания Индикатор действия:Определение состояния карты Micro SD Пользовательские светодиоды Ключи пользователя Выбор ботинок EN: Включите ПК для доступа к sd-карте/eMMC через USB SLAVE DIS: вычислительный модуль будет загружен с sd-карты/eMMC Выбор мощности VGx:Настройте уровень ввода/вывода Usb-концентратор:Включение концентратора и выбор питания USB SLAVE ADC/DAC конфигурация:Настройка источника питания и эталонного напряжения ADC/DAC Периферийная конфигурация:Настройте контрольные контакты UART, ключей пользователя, пользовательских светодиодов, 1-проводного интерфейса, ИК-приемника и зуммера Выбор объявлений Arduino Подключение 1 и 2: Arduino A0-A5 в качестве цифрового контрольного штифта Подключение 2 и 3: Arduino A0-A5 как AD вход Руководство по выбору Содержимое упаковки Продукты Товар Описание c Вычислительный модуль 3 Вычислительный модуль 3 Lite Упаковка А Acce A Упаковка в Acce B Упаковка А Acce A Упаковка в Acce B Вычислительный модуль 3 Raspberry Pi 3 см3 И radic;   И radic;           Вычислительный модуль 3 Lite Raspberry Pi 3 см3 л         И radic;   И radic;   Компьютерный модуль IO Board Plus Compute Module IO Board V3 Совместимо и улучшенное решение И radic; И radic; И radic; И radic; И radic; И radic; И radic; И radic; 7-дюймовый HDMI LCD (C) 7-дюймовый ультра-высокой четкости сенсорный дисплей     И radic; И radic;     И radic; И radic; DS18B20 Датчик температуры И radic; И radic; И radic; И radic; И radic; И radic; И radic; И radic; ИК-пульт дистанционного управления Позволяет ИК-пульт дистанционного управления И radic; И radic; И radic; И radic; И radic; И radic; И radic; И radic; 5В 2.5A адаптер питания Выход 5 V 2.5A И radic; И radic; И radic; И radic; И radic; И radic; И radic; И radic; Карта Micro SD 16 Гб Sd-карта Miro 16 ГБ, класс 10         И radic; И radic; И radic; И radic;



Вычислительный модуль

Вычислительный модуль 3 Lite не входит в комплект.

Набор аксессуаров Вычислительный модуль IO Board Plus x1 7-дюймовый HDMI LCD (C) x1 DS18B20 x1 ИК-пульт дистанционного управления x1 ЖК-адаптер x1 Кабель HDMI x1 HDMI адаптер x1 USB адаптер x1 Набор винтов RPi (4 шт.) x1 22PIN FFC x1 Кабель камеры RPi Zero V1.3 15 см x1 Адаптер питания стандарта США 5В/3А microX1 Разъем USB типа A для кабеля micro B 35 см x1 Разъем USB типа A для micro B штекер кабеля 120 см x2 Перемычка 4-контактный к раздельным штифтам x2 Перемычка 2-контактный 2,54 Шаг 200 мм x2 Карта Micro SD 16 Гб x1
