Беспроводной датчик температуры Modbus передатчик rs485 с протоколом modbus регистратор

Беспроводной датчик температуры Modbus передатчик rs485 с протоколом modbus регистратор

Посылка включает в себя:3 шт. беспроводные датчики температуры, 1 шт. приемник Modbus, 1 шт. повторитель, 1 шт. адаптер питания, 1 шт. кабель rs485 и 2 шт. маленькая присоска антенна.

1. Особенности

2. Параметры товара

Рабочая частота

433 МГц по умолчанию, 868 МГц/915 МГц по заказу

TX Мощность

<10dBm

Чувствительность

<-112dBm

TX тока

<60mA

RX ток

<40mA

Операционной Напряжение

2,5 ~ 3,6 V @ XZ-TP10; 5В @ XZ-SRM-MUS/XZ-TARP

Дальность передачи

> 500 метров (визуальное расстояние)

Температура точность

<0,5 ℃(0 ℃ ~ 60 ℃) и <2 ℃(-40 ℃ ~ + 80 ℃)

Влажность Точность

Нет

Приобретение цикла

5 минут при нормальном режиме; 2 секунды при режиме триггера

Средняя потребеление энергии

<15uA

Рабочая температура

-40 ℃ ~ + 80 ℃

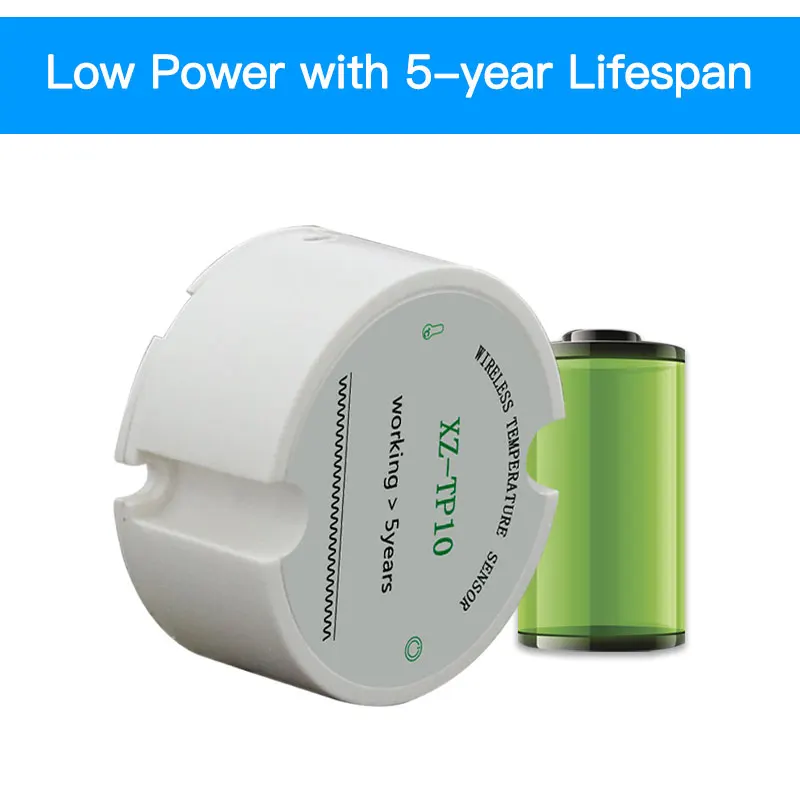

Срок службы

> 5 лет @ 1000 мАч

Интерфейс

9600bps,8N1,RS485

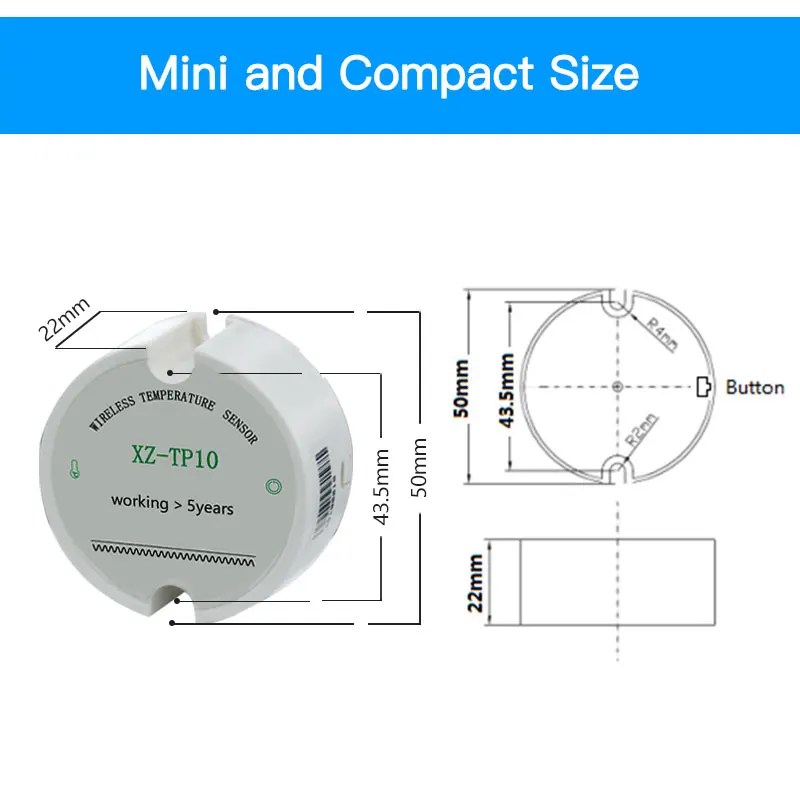

3. Размер

Сенсор (XZ-TP10)

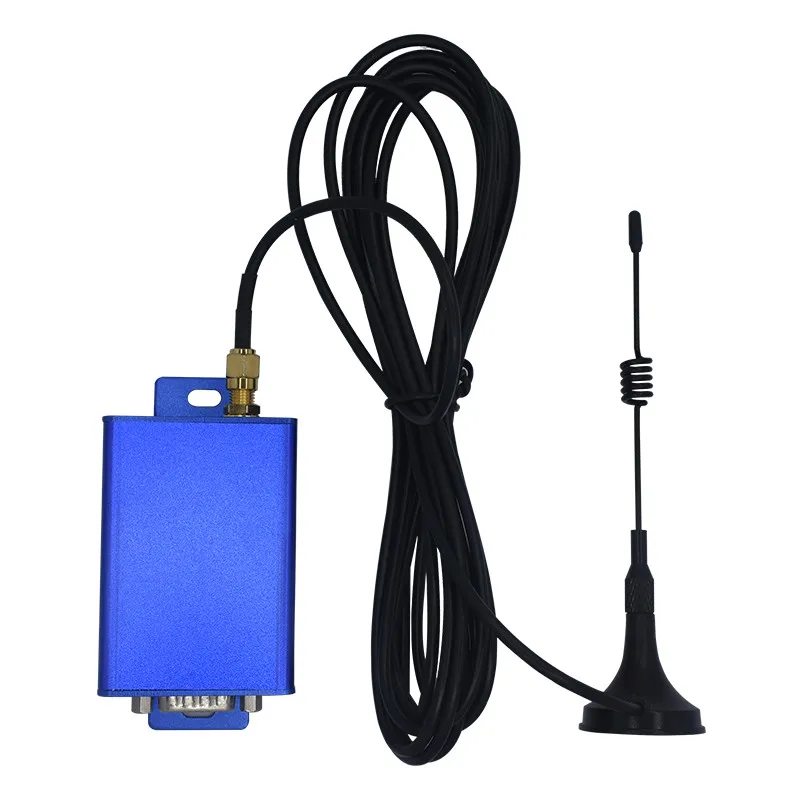

Принимающий хост-XZ-SRM-MUS и XZ-TARP

Подключение приемника инструкции по уходу за изделием

4.OОперации процесса

XZ-TP10 Управление процесса

Переключение различных режимов работы в соответствии с использованием способа. Следующие режимы:

1) режим сна: датчик не работает, без передачи и сна с низким потреблением.

2) Режим запуска: датчик обнаружения каждую секунду и сигнал передачи, светодиодный мигает; Пользователь может отправить команду для установки идентификатора датчика через программное обеспечение ПК или последовательный порт. И триггер длится всего 20 секунд.

3) нормальный режим: датчик обнаружения в течение 5 минут и сигнал передачи, светодиодный индикатор мигает.

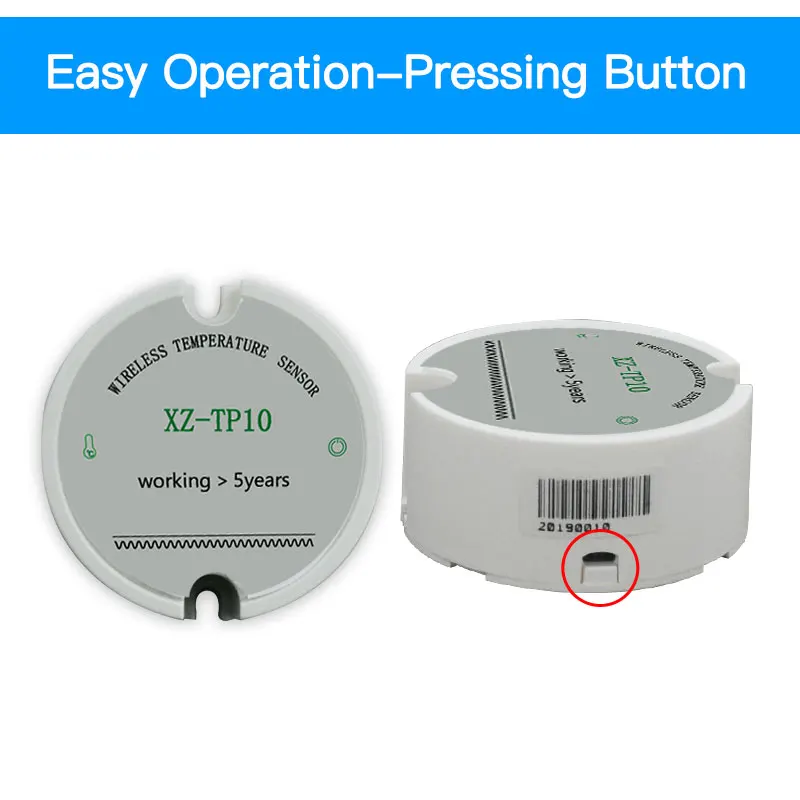

4) режим переключения: 3 режима можно переключать нажатием кнопки. Переключение времени в соответствии со следующей таблицей:

A. Режим сна войдет в режим триггера, нажав кнопку в течение 5 секунд;

B. Режим запуска автоматически переходит в обычный режим через 20 секунд;

C. Обычный режим войдет в режим триггера, нажав кнопку в течение 2 секунд;

D. Нормальный режим войдет в режим сна, нажав кнопку в течение 5 секунд.

XZ-TARP процесс работы:

XZ-TARP является ретранслятором беспроводного датчика USB, который автоматически передает полученную информацию датчика в воздухе каждый раз. Многие ретрансляторы могут использоваться одновременно, нет реле между ретрансляторами, и ретранслятору нужен только источник питания.

XZ-SRM-MUS процесс работы:

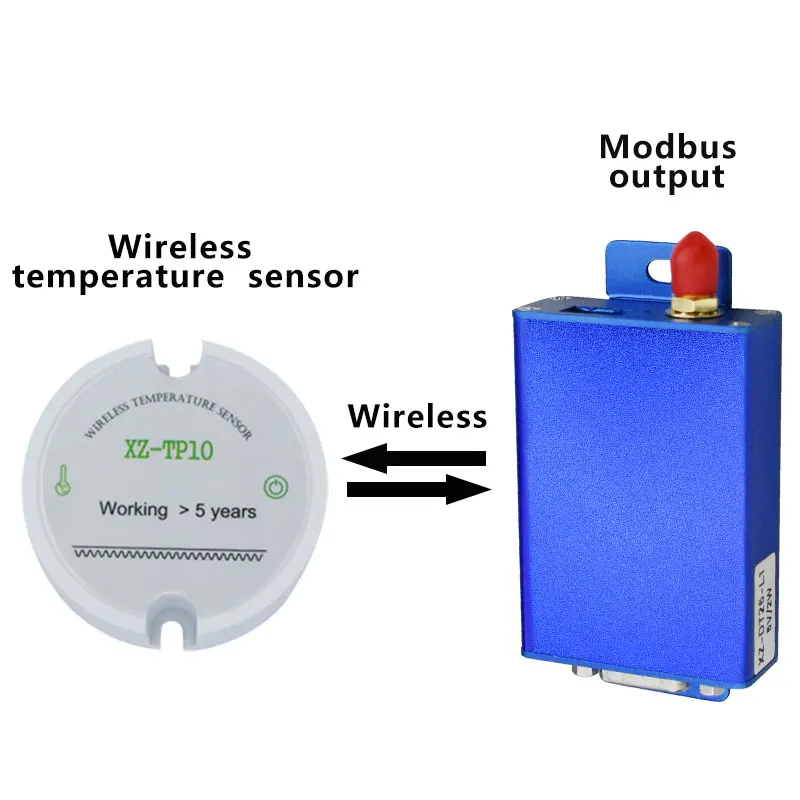

XZ-SRM-MUS является приемником беспроводного датчика modbus. После получения информации о датчике каждый раз, он будет выводить информацию датчика из последовательного порта немедленно.

5. Протокол передачи данных

Этот протокол принимает протокол MODBUS, 9600bps, 8N1. Необходимо подождать, пока датчик сообщит данные около 5 минут до включения питания.

5,1. Набор XZ-SRM-MUS адрес 0x01-0xFF

Средний

FN

Setid

CRC

0xFF

0x06

0x01

0x83

0x90

Средняя: 0xFF (фиксированная)

FN: 0x06 (фиксированный)

SETID: 0x01 (0x01 ~ 0xFF)

Возврат:

Средний

FN

Setid

CRC

0x01

0x06

0x01

0xE2

0x60

5,2 читать XZ-SRM-MUS адрес

Средний

FN

Rdid, так

CRC

0xFF

0x07

0x00

0x43

0xC0

Возврат:

Средний

FN

Rdid, так

CRC

0x01

0x07

0x01

0xE3

0xF0

5,3 добавьте XZ-TP10 /XZ-TH10 адрес в XZ-SRM-MUS и подтвердите канал датчика.

Средний

FN

LEH

SID1 CH1

SID34567890 CH2

Helliр

CRC

0x01

0x08

5N

0x00000001 0x01

0x34567890 0x02

Helliр

MID: 0x01 (XZ-SRM-I01M адрес)

FN: 0x08 (фиксированный)

LEH: длина = 5N 5 байт на канал, до 20 каналов, N = от 1 до 20, длина 0x05 ~ 0x64

SID1: Идентификатор датчика = 00000001, CH1: канал датчика

SID2: Идентификатор датчика = 34567890, CH2: Датчик channe2

…

Возврат:

Средний

FN

CRC

0x01

0x08

0x01

0xE6

0x00

5,4 удалить адрес XZ-TP10/XZ-TH10 в XZ-SRM-MUS

Средний

FN

LEH

SID1 CH1

SID34567890 CH2

Helliр

CRC

0x01

0x09

5N

0x00000001 0x01

0x34567890 0x02

Helliр

MID: 0x01 (адрес XZ-SRM-MUS) FN: 0x09 (фиксированный)

LEH: длина = 5N 5 байт на канал, до 20 каналов, N = от 1 до 20, длина 0x01 ~ 0x14

CH1: Датчик канал

CH2: Датчик channe2

…

Возврат:

Средний

FN

Задняя крышка

CRC

0x01

0x08

0x01

0xE6

0x90

5,5 считывание идентификатора датчика каждого канала XZ-SRM-MUS

Средний

FN

CRC

0x01

0x0A

0x00

0x26

0xA0

MID: 0x01 (XZ-SRM-MUS адрес)

FN: 0x0A (фиксированный)

CHS: 0x00 (фиксированный)

Возврат:

Средний

FN

LEH

SID1 CH1

SID34567890 CH2

…

CRC

0x01

0x0A

5N

0x00000001 0x01

0x34567890 0x02

5,6 прочтите данные регистрации датчика, хранящиеся в XZ-SRM-MUS, и сформируйте канал каждые 4 байта, и выводите значения регистра датчика канала 1 в канал 20 в порядке, 2 байта в регистр:

Средний

FN

CHS

SCH

CRC

0x01

0x03

0x00

0x01

0x00

0x04

0x15

0xC9

MID: 0x01 (XZ-SRM-MUS адрес)

FN : 0x03 (фиксированный)

CHS: 0x0001 считывание адреса запуска Регистра (0x0001 ~ 0x0050)

RGT: 0x0050 полный регистр чтения (0x0001 ~ 0x0050)

Возврат:

Средний

FN

LEH

CH1

CH2

CH3

CH4

CRC

0x01

0x03

8N

0x0107 02FE 0168 FFA0

…

…

MID: 0x01 (XZ-SRM-MUS адрес)

FN: 0x03 (фиксированный)

LEH: 0x50 полный регистр чтения (0x01 ~ 0x50)

Зарегистрировать 1: Температура, 16-бит Подпись номер, высокий байт в передней части, низкий байт, чтение делит на 10-Температура.

0x0107 = 26,3 ℃ 0xFF32 =-20,6 ℃

Зарегистрировать 2: влажность, 16-бит Подпись номер, высокий байт в передней части, низкий байт, чтение делит на 10 влажности.

0x02FE = 76.6%

Зарегистрировать 3: Напряжение, 16-бит неподписанное номер, высокий байт в передней части, низкий байт, и чтение делит на 100 является Напряжение.

0x0168 = 3,60 V

Зарегистрировать 4: RSSI, 8-битный Подпись номер, высокий байт в передней части, низкий байт, а затем, отрицательное.

0xFFA0 = -96dBm

5,7 XZ-SRM-MUS настройки времени ожидания. Если данные датчика не получены в течение установленного времени, XZ-SRM-MUS удаляет данные регистра соответствующего канала датчика.

Средний

FN

Набор timer_out

CRC

0x01

0x0B

0x30

0x27

0x24

ID: 0x01

FN: 0x0B (фиксированный)

Набор: 0x30 (0x051 ~ 0xF0 мин) Установите время от 5 до 240 минут

Возврат:

Средний

FN

Комплект ТМ

CRC

0x01

0x0B

0x30

0x27

0x24

5,8 заданное время для чтения XZ-SRM-MUS

Средний

FN

Rdtm

CRC

0x01

0x0C

0x00

0x50

0x00

Возврат:

Средний

FN

Rdtm

CRC

0x01

0x0C

0x30

0x25

0x14

6. Бесплатная Настройка программного обеспечения Modbus

7. Определение интерфейса XZ-SRM-MUS

Pin-код

Определение

Описание продукта:

Уровень

Подключите к терминальному

Обратите внимание

1

VCC

Основание для источника питания

5,0 V

+ 4,5 ~ 5,5 V

2

RxD/RS-232

Ввод данных

RS-232 уровня

TxD/RS-232

+ 4,5 ~ 5,5 V

3

TxD/RS-232

Вывода данных

RS-232 уровня

RxD/RS-232

4

GND

Основание для источника питания

GND

Основание для источника питания

5

GND

Заземления сигнала

GND

Заземления сигнала

6

A/RS485

RS485 сигнала +

RS-485 уровня

A/RS485

По индивидуальному заказу на заводе

7

B/RS485

RS485 сигнал

RS-485 уровня

B/RS485

8

NC

Нет подключения

9

NC

Нет подключения
