Мини цифровой осциллограф комплект 2,4 "ЖК-дисплей STM32 12-разрядный зонд с Чехол DIY обучающий электронная обучающая практика продакшн съют

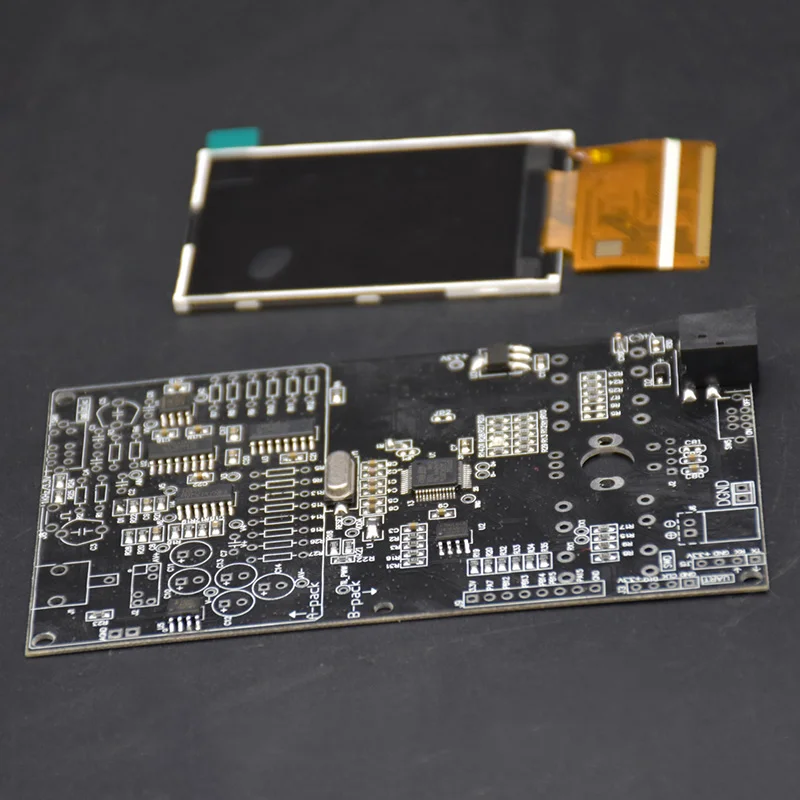

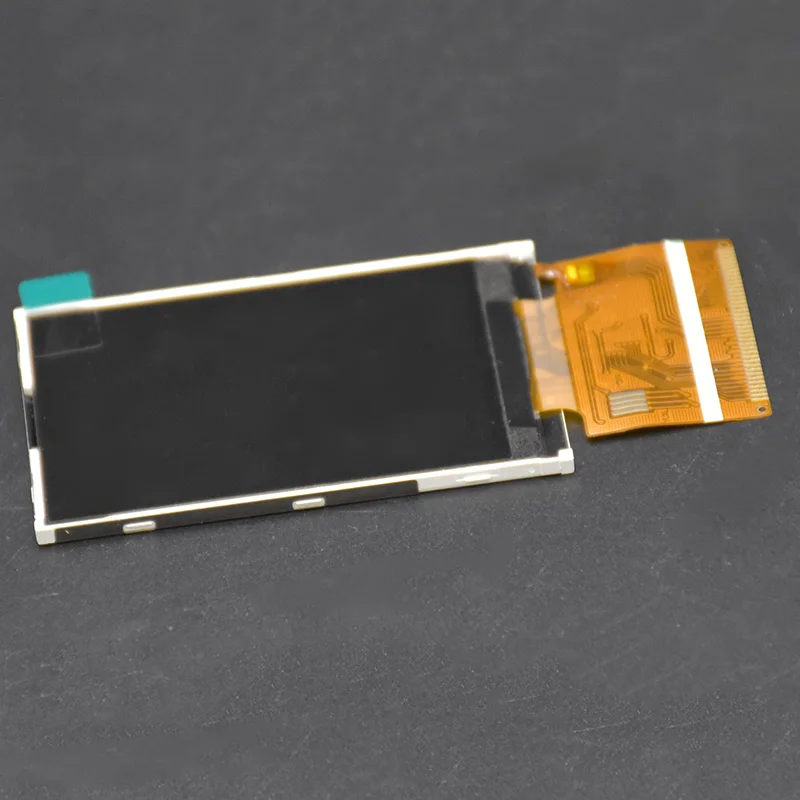

Наш этот мини-осциллографМожет быть применена к началу, средних и продвинутых который Любители электроники могут практики, сварка, отладку, понимания STM32 архитектуры и Конфигурация контактов. Этот продукт через схему, схема, механическая структура в сочетании с целью повышения, с меньшим количеством компонентов для того чтобы достигнуть функции, разработан, чтобы руки-на удовольствие. В Монтажная структура, цифровая печать (в основном MCU и ЖК-дисплей) и аналоговой части доски расхождение, для того, чтобы избежать использования контактный контакт вызваны плохой контакт.

1, аналоговая часть содержит большую часть компоненты установлены пользователем. Цифровая часть является частью Чип компоненты, за исключением небольшую часть в он-лайн компоненты, собранном и испытаны на фабрике, и программа разработана для микроконтроллера заранее.

2, мини-осциллограф с полным оболочки, больше подходит для электронного профессионального обучения.

3, используя поворотный переключатель код, благодаря чему настройка параметров, очень удобная.

4, мини-Осциллограф диапазон чувствительности на обоих концах были прогноз погоды, с низким уровнем конца до 5mV / div, high-end до 20V / div.

Обратите внимание: Мини-осциллограф с 9V DC источника питания (источника питания напряжение не может превышать 10V! В противном случае он может сгореть машины), мощность

В настоящее время должно быть в состоянии для того, чтобы обеспечить более 200mA.

Особенности:

U Вход импеданс: 1MΩ

U Аналоговый пропускная способность: 0 - 200 кГц

U Максимальное входное напряжение: 50Vpp (1: 1 зонд), 400Vpp (10: 1 зонд)

U Максимальная частота дискретизации в реальном времени: 1 Мбит/с

U поставляется с 1 кГц/3,3 V квадратный тест волн источника сигнала

U точность: 12Bit

U отбора проб буфера: материал подошвы: полиуретан толщина 1024 байт

U вертикальной чувствительностью: 5mV/дел-20 в/Div (прогресс не позднее 1-2-5)

Мы можем вернуть вам вертикальное смещение регулируется с помощью индикация

Мы можем вернуть вам способ связи включает в себя постоянный ток/переменный ток/заземление

U базовый Диапазон горизонтальной шкалы: 10μs/дел-500s / Div (прогрессивными 1-2-5)

U с автоматическим, обычные и одиночный режим запуска, легко улавливать мгновенную форму волны

U может быть вызвано Запуск По переднему или заднему

U триггер уровня положение регулируется с индикацией

Вы можете наблюдать за форму волны до запуска (отрицательная задержка)

U блокировка отображения формы волны в любое время (функция HOLD)

Параметры, что может быть отображены: частоту, интервал времени, ширину импульса, рабочий цикл, максимальное значение, минимальное значение, среднее значение, пиковое и пиковое значение, эффективное значению, экономия/отзывчивый сигнал, сигнал выключения не исчезает

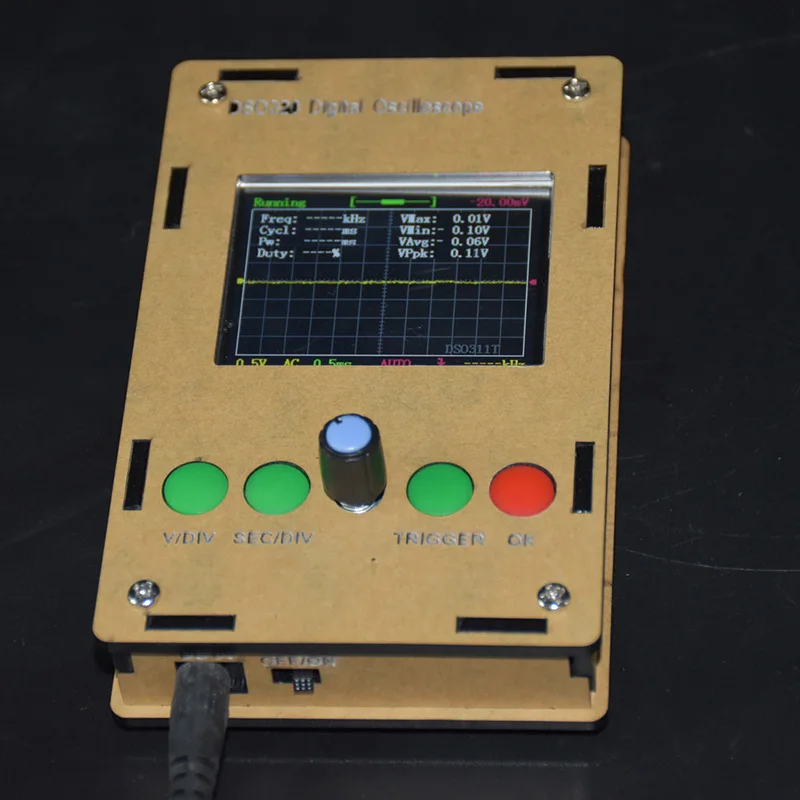

Дисплей и контроля:

Тип подключения:

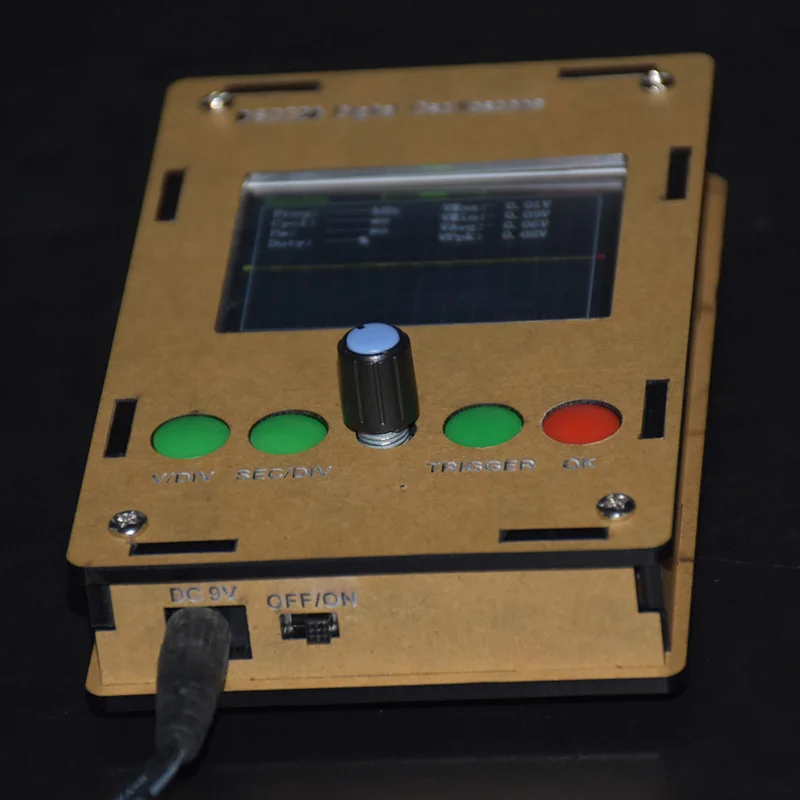

1, источника питания: Подключите DC 9V источника питания на нижней части входной разъем питания (Центральный проводник Соответствует положительному) источника питания напряжение должно быть в пределах 8V-10V.

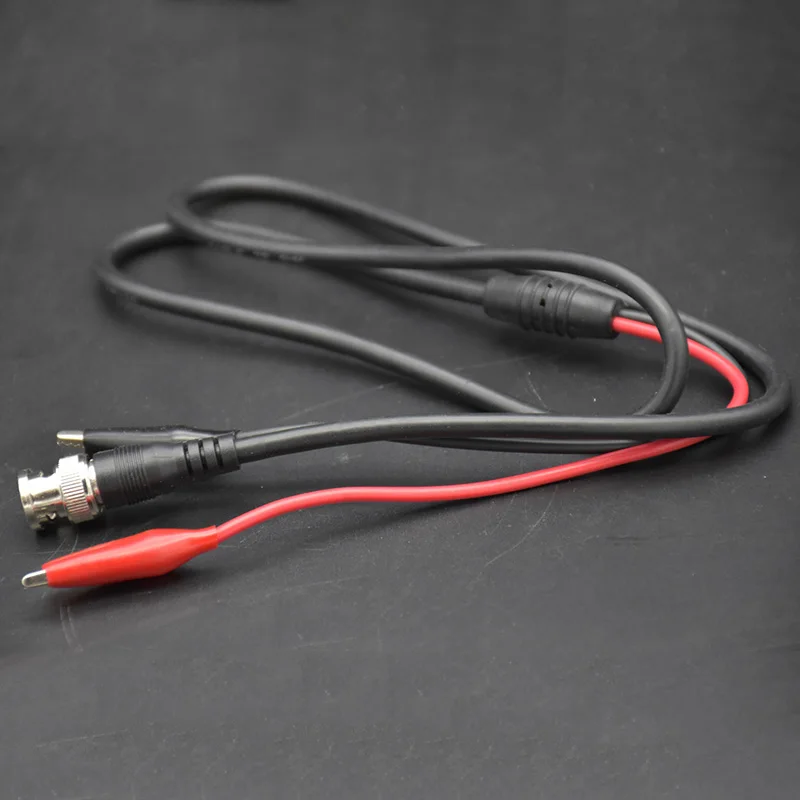

2, зонда: подключить зонд к верхней части BNC разъем.

Способ работы:

Клавиша функций за хаотично разбросанных ключей

【V/div】: Выберите чувствительность или вертикальном положении, выбранным параметрам с выделенным.

【Sec/div】: выберите время основания или горизонтальном положении, выбранным параметрам подсвечиваются.

【TRIGGER】 trigtrigger: Выберите режим запуска уровень триггера или триггера край, выбранным параметрам с выделенным.

【OK】: Введите удерживайте государственную («Холодное сердце формы волны), затем нажмите один раз, чтобы выйти из удерживайте государственную (оттаивания сигналов).

【Adj】: Отрегулируйте выбранные (выделенный) параметры. (Пресс кнопку ADJ для ручки)

Соединительный переключатель: Подключите сцепного устройства переменного тока в постоянный, переменного или постоянного тока GND. В тех случаях, когда переключатель находится в положение GND, вход осциллографа отключен от внешний вход и вход 0V.

Ключ расширенные функции

Функция: Управление

1, вертикальное положение выравнивания: Установите соединение переключитесь в положение GND и нажмите【V / DIV】Ключ в течение 3 секунд

2, измерения дисплея переключатель: Пресс и удерживайте【OK】Ключ в течение 3 секунд, чтобы включить или выключить отображение при выборе модели просим параметры. Эти параметры включают в себяVmax, Vmin, Varv, Vpp, Vrms, частоту, интервал времени, ширину импульса и длительным сроком службы.

3, сохранить форму волны: Нажмите 【OK】 и 【Trigger】 trigtrigger ключ, Текущий Дисплей формы волны будут сохранены в EEPROM,Исходные данные в EEPROM будет перезаписано.

4, напомним сигнала: Нажмите 【OK】 и 【sec/div】 ключ в то же время, данные сигналов в EEPROM будут вызваныИ отображается в багажном отделении.

5, для того, чтобы восстановить настройки по умолчанию: Пресс [сек/DIV] [Пуск] в течение 3 секунд в одно и то же время

6, горизонтальном положении центр: Пресс SEC / DIV кнопку в течение 3 секунд, чтобы разместить в горизонтальном положении в центре формы буфера

7 Уровень триггера по центру: Нажмите и удерживайте кнопку в 【TRIGGER】 trigtrigger ключ в течение 3 секунд, уровень триггера может быть помещен в середине амплитуды сигнала

Зонд регулировкой компенсации:

Отрегулируйте отделка конденсаторы C3 и C5

Подходит для: ① Подключите красный клип зонда в тестовый сигнал выходной терминал и позволяют черный зажим, чтобы плавать.

②, Чтобы включить питание осциллографа, чтобы начать, нажмите и удерживайте кнопку ADJ ручка в течение 3 секунд, так что в нижней части экрана показывает выходному проводу тестовый сигнал амплитуда, А затем нажмите на кнопку ADJ амплитуда 0,1 V.

③ Зарядное устройство настройки чувствительности осциллографа для 50mV, Отрегулируйте уровень триггера заключается в том, чтобы добиться стабилизации сигнала.

④ Отделение для удостоверения личности-Отрегулируйте C3 так, что из-за угла сигнала под прямым углом, C3 регулировки будет завершен.

⑤ Пресс ADJ так, что тестовый сигнал амплитуда 3,3 V, и осциллограф набор чувствительности к 1V, отрегулируйте C5 так что сигнал угол может быть под прямым углом.

Продукт Размеры: 127*76*43 мм

Вес: 185 г

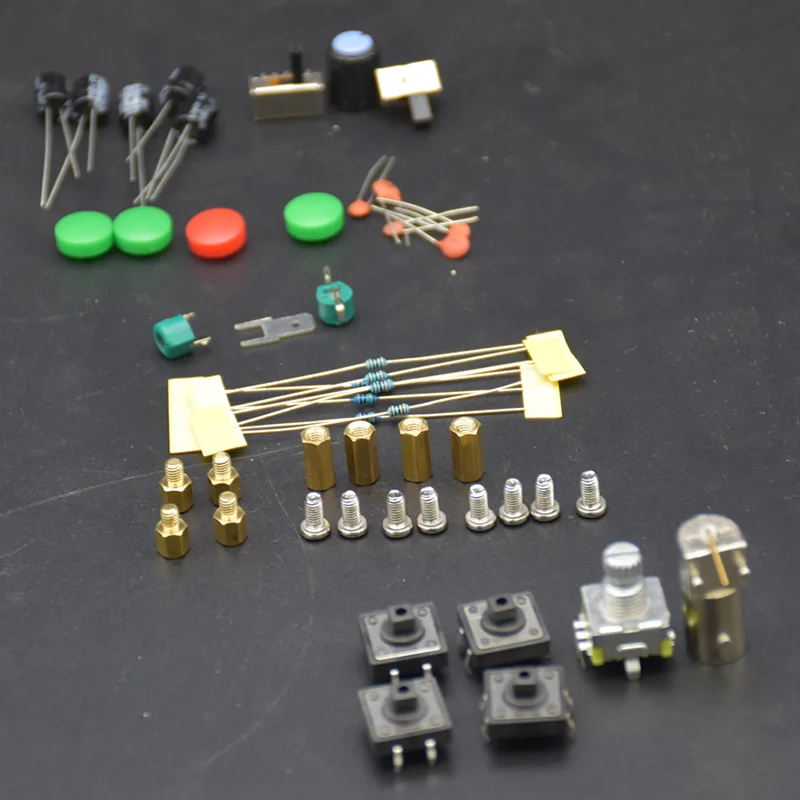

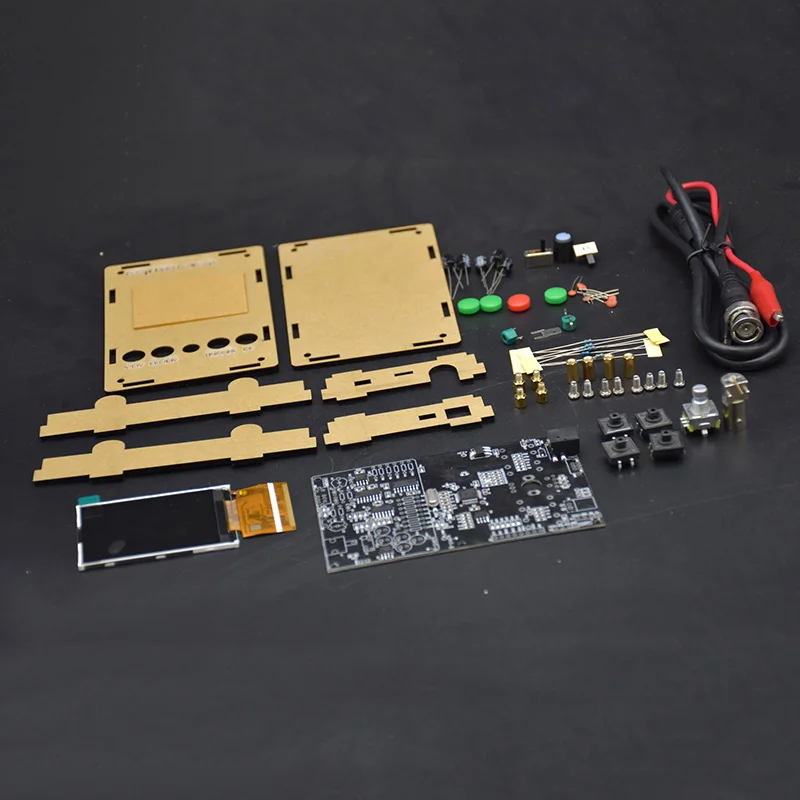

Список продуктов:

Как показано на картинке, который вы выбрали.

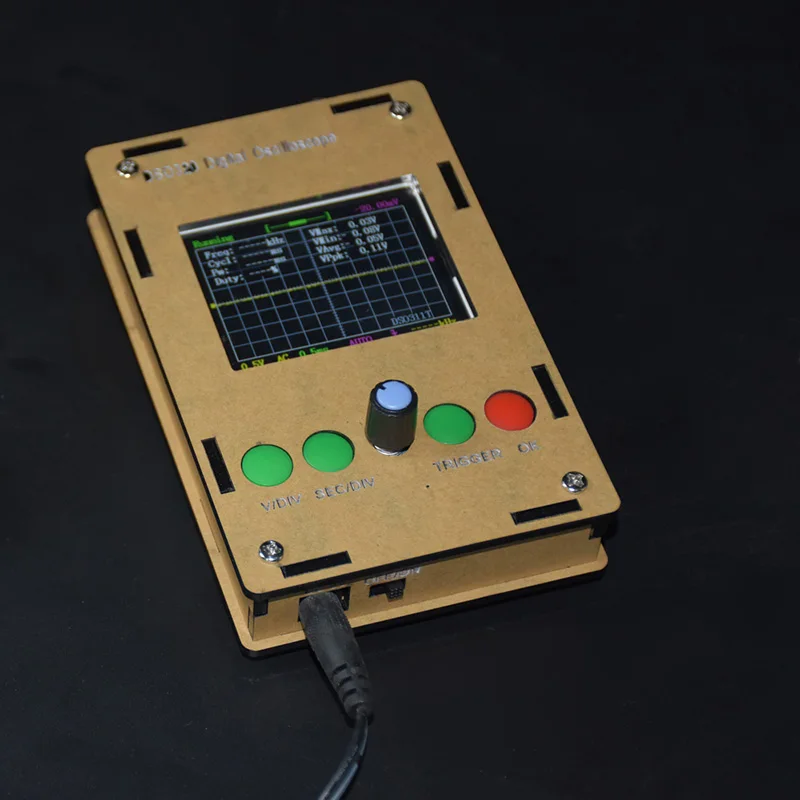

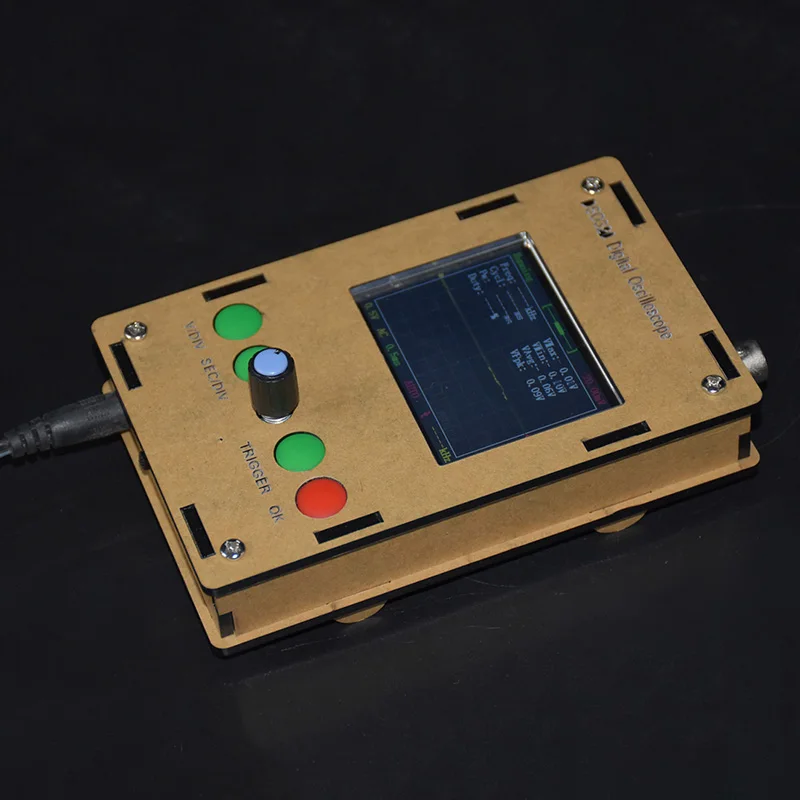

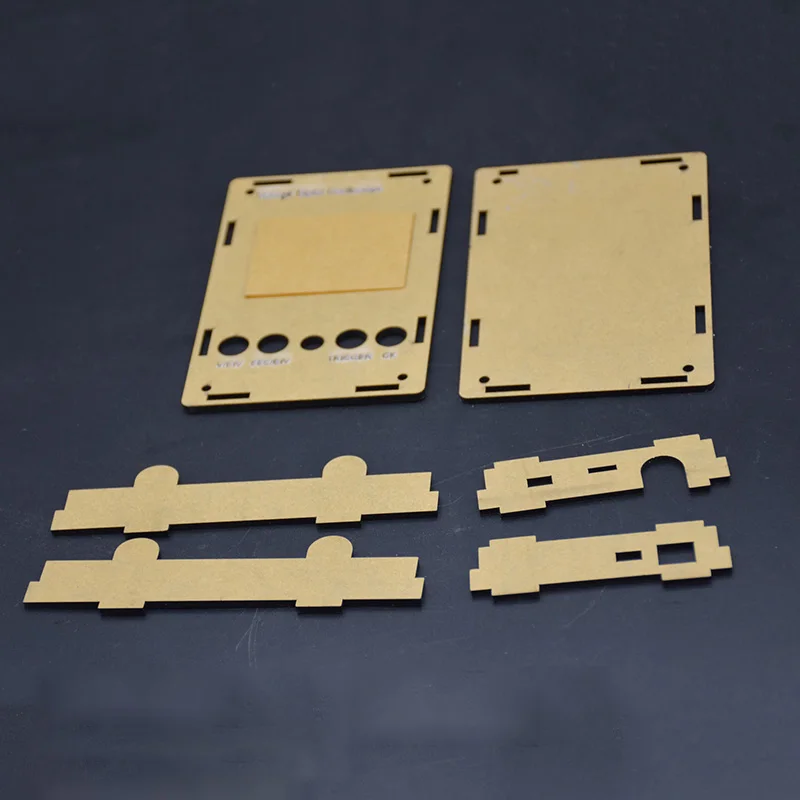

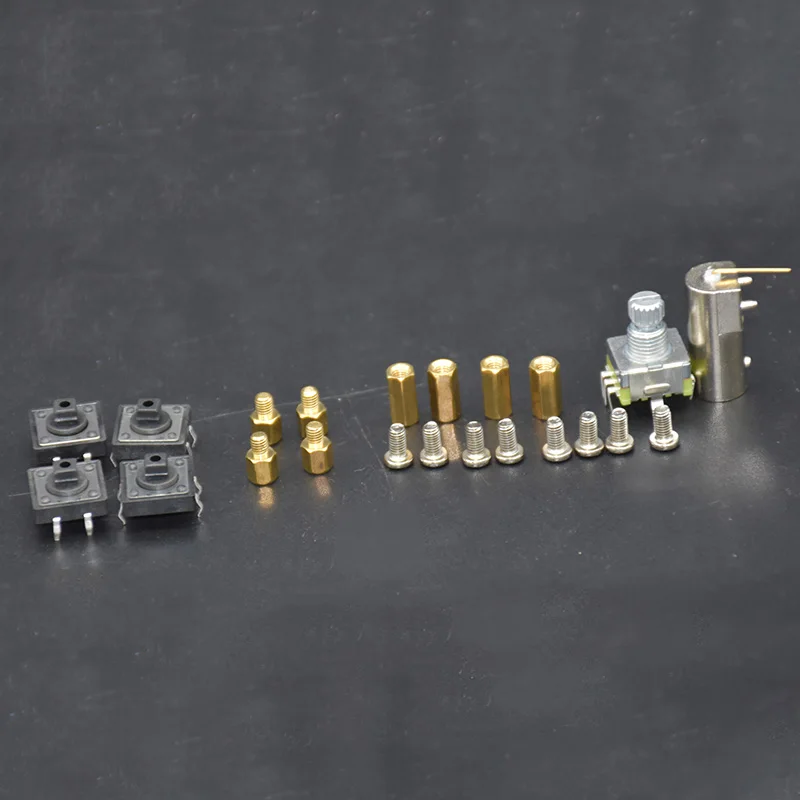

Продукт Дисплей:
