Плата ввода-вывода для компьютерного модуля Waveshare композитная плата разработки с

Описание продукта:

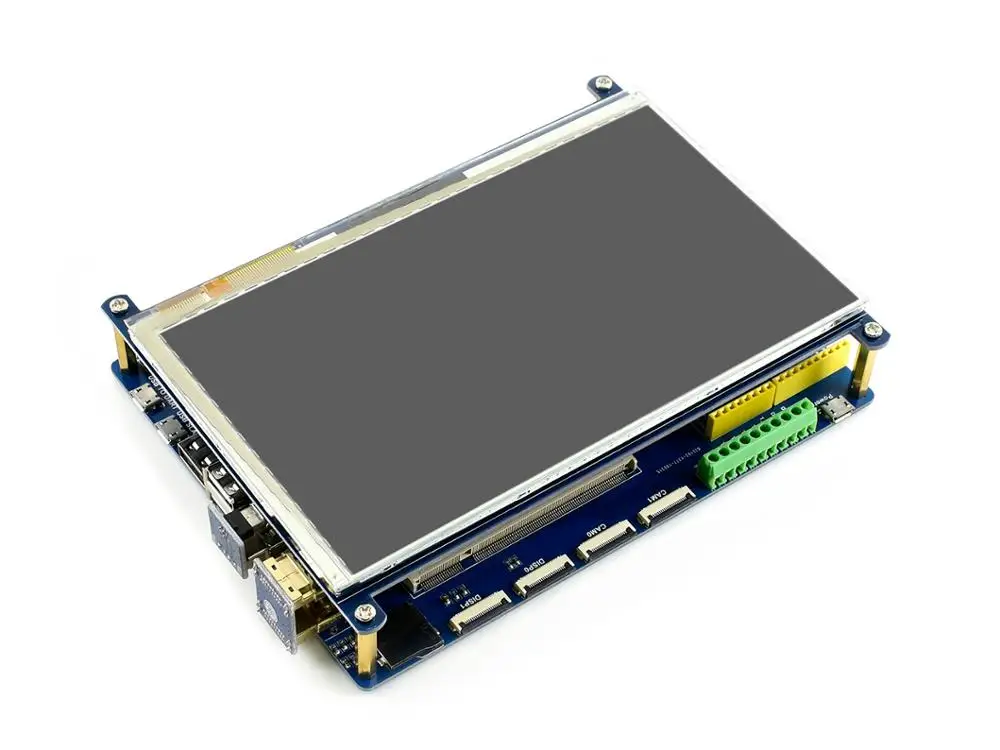

Примечание:Вычислительный модульИ7 дюймов ДисплейВ комплект поставки не входят.

Compute Module IO Board Plus, композитная секционная плата для разработки с Raspberry Pi CM3 / CM3L / CM3 + / CM3 + L Обзор

Compute Module IO Board Plus-это макетная плата, в которую можно подключить вычислительный модуль Raspberry Pi и более гибко использовать ресурсы Pi. Он совместим с вычислительным модулем IO Board V3 от основания Raspberry Pi, а также с различными компонентами общего использования.



Compute Module IO Board Plus характеристики ● Совместимость с компьютерным модулем IO Board V3 от основания Raspberry Pi ● Raspberry Pi GPIO заголовок, для подключения видов шапок Raspberry Pi ● Подключение Arduino, также поддержка Arduino shields ● 1-проводной интерфейс для подключения устройств с одной шиной, таких как DS18B20 ● 4x клавиш, 4x светодиодов, 1x зуммер, для тестирования ввода/вывода ● Встроенный usb-хаб позволяет подключать больше usb-устройств ● Ик-приемник, ик-пульт дистанционного управления доступен ● Встроенный USB для UART, для последовательной отладки ● Сенсор интерфейс ● 10-bit ADC, 38KSPS 11-ch (6-ch для Arduino интерфейс, 5-ch для датчиков) ● 16 битный цап, 2-ch ● Встроенный RTC, одна из наиболее распространенных и полезных функций Что на Compute Module IO Board Plus

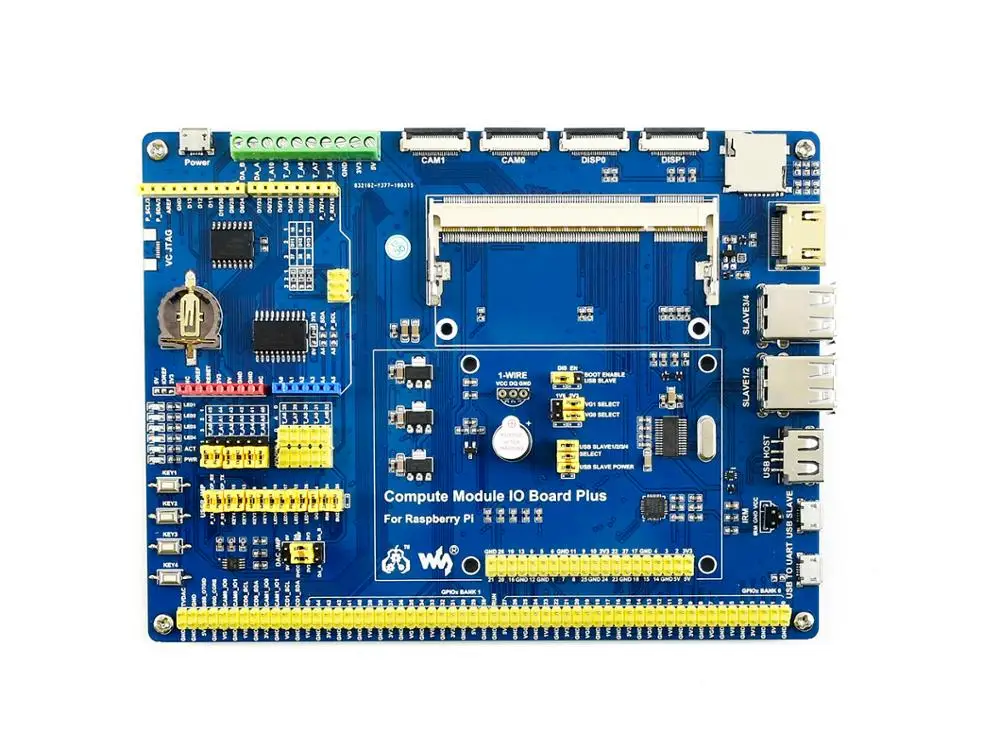

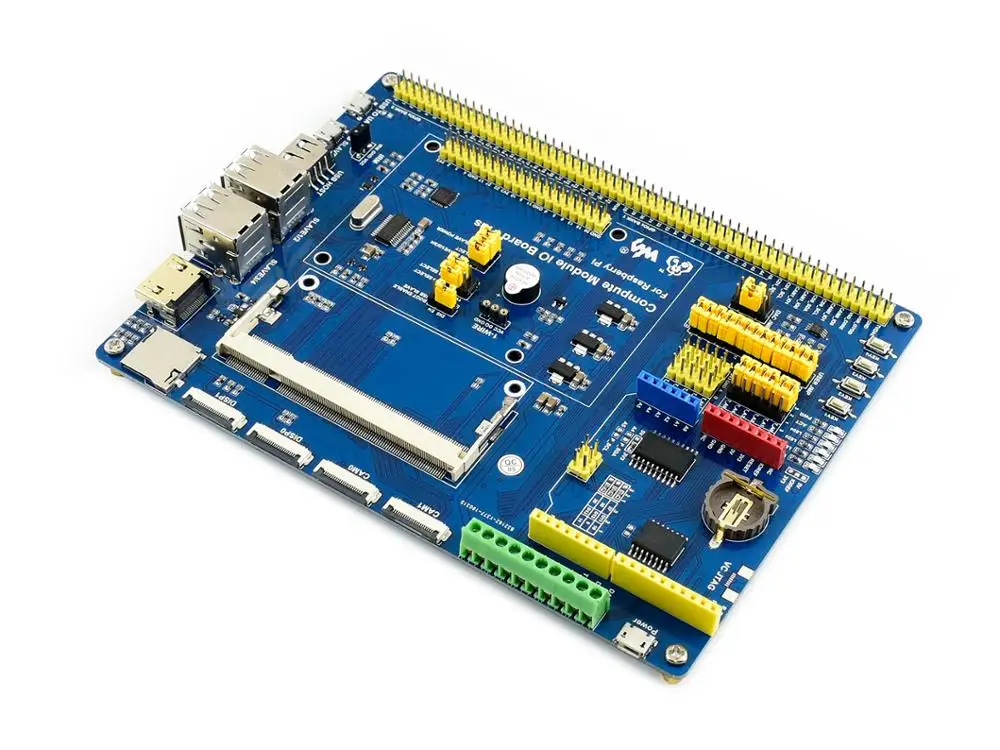

1. Интерфейс вычислительного модуля:Для подключения вычислительного модуля (см3/см3л/см3 +/см3 + L) 2. Вычислительный модуль GPIO заголовок:Breakout все контакты вычислительного модуля 3. Raspberry Pi GPIO заголовок:Для подключения Raspberry Pi шляпы 4. Интерфейс CSI:Порты камеры, для подключения камеры Raspberry Pi 5. Интерфейс DSI:Порты дисплея, для подключения Raspberry Pi LCD 6. Порт HDMI 7. Порты USB:Для подключения USB устройств 8. Интерфейс USB SLAVE:Позволяет записывать изображение системы в вычислительный модуль 3 9. Интерфейс USB в UART:Для последовательного отладки 10. Заголовок Arduino:Для подключения Arduino щиты 11. AD/DA Входные/выходные винтовые клеммы 12. 1-проводной интерфейс:Для подключения устройств с одной шиной, таких как DS18B20 13. Сенсор интерфейс 14. Мощность порт:5V 2.5A 15. FE1.1S:Usb-хаб чип 16. 12 МГц с украшением в виде кристаллов 17. CP2102:USB UART конвертер 18. Слот карты Micro SD:Вставьте карту Micro SD с предварительно сгоревшей системой, чтобы запустить вычислительный модуль 3 Lite 19. TLC1543:AD конвертер 20. DAC8552:16 битный ЦАП, 2-ch 21. DS3231:Высокоточный чип RTC, интерфейс I2C 22. Аккумулятор RTC Патрон лампы:Поддерживает CR1220 батареи 23. Напряжение регулятор:3,3 V/2,5 V/1,8 V 24. LFN0038K:ИК-приемник 25 лет. Зуммер 26. Мощность индикатор 27. Закон индикатор:Определение состояния карты Micro SD 28. Пользователь светодиодов 29. Ключи пользователя 30. Выбор загрузки EN: Включите ПК для доступа к sd-карте/eMMC через USB SLAVE DIS: вычислительный модуль будет загружен с sd-карты/eMMC 31. VGx выбор мощности:Настройте уровень ввода/вывода 32. Usb-хаб позволяют перемычки:Включение концентратора и выбор питания USB SLAVE 33. ADC/DAC конфигурация:Настройка источника питания и эталонного напряжения ADC/DAC 34. Периферийная конфигурация:Конфиг кнопок управления в UART, ключи пользователя, пользователя светодиода, 1-проводной интерфейс, с ИК-приемником и звуковым сигналом 35. Arduino AD выбор Подключение 1 и 2: Arduino A0-A5 в качестве цифрового контрольного штифта Подключение 2 и 3: Arduino A0-A5 как AD вход
Размеры

Развития ресурсы

Вики:Www.wav eshare.com/wiki/Compute_Module_IO_Board_Plus

Посылка содержание

Вес:0,13 кг

Примечание: вычислительная палка (Compute модуль и 7 дюймов Дисплей управления в комплект поставки не входят.

1. Компьютерный модуль IO Board Plus x1
