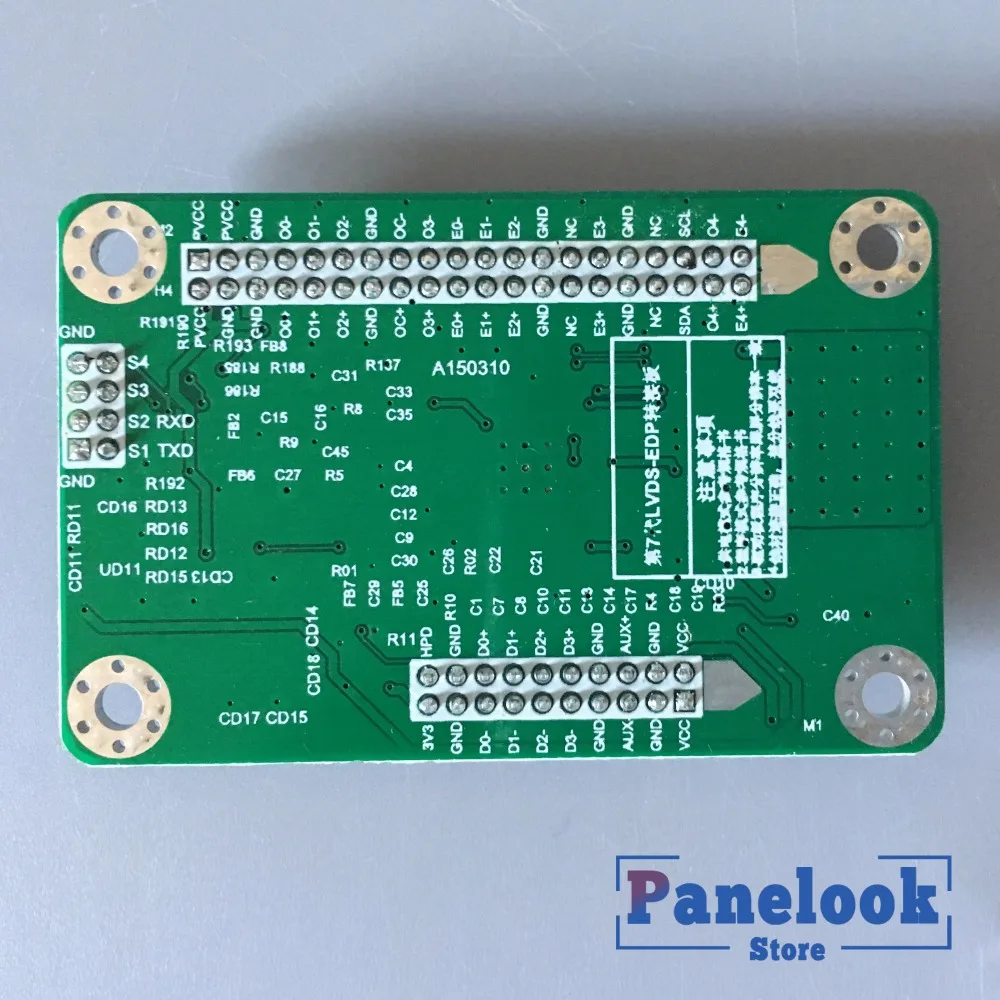

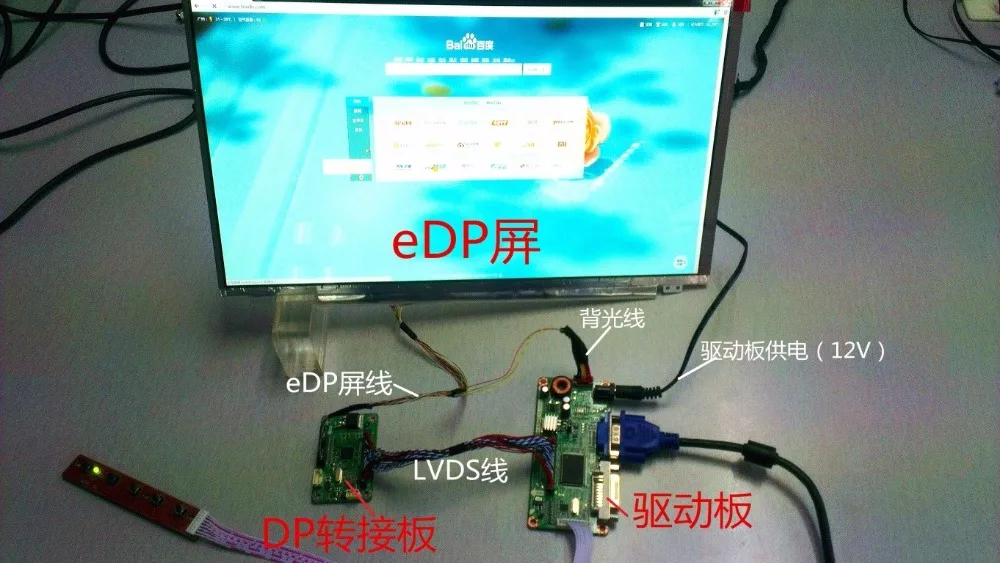

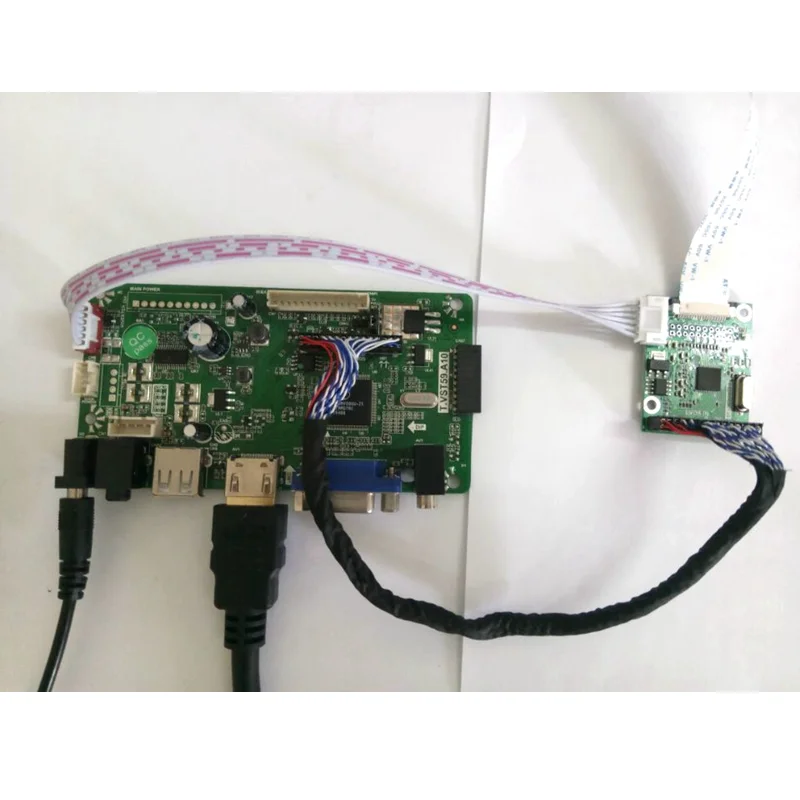

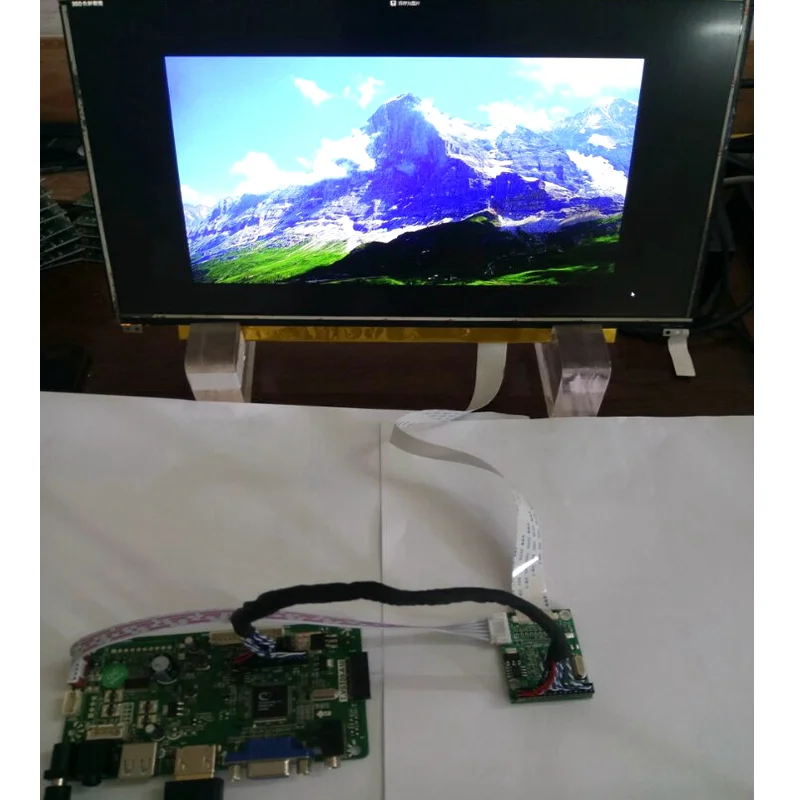

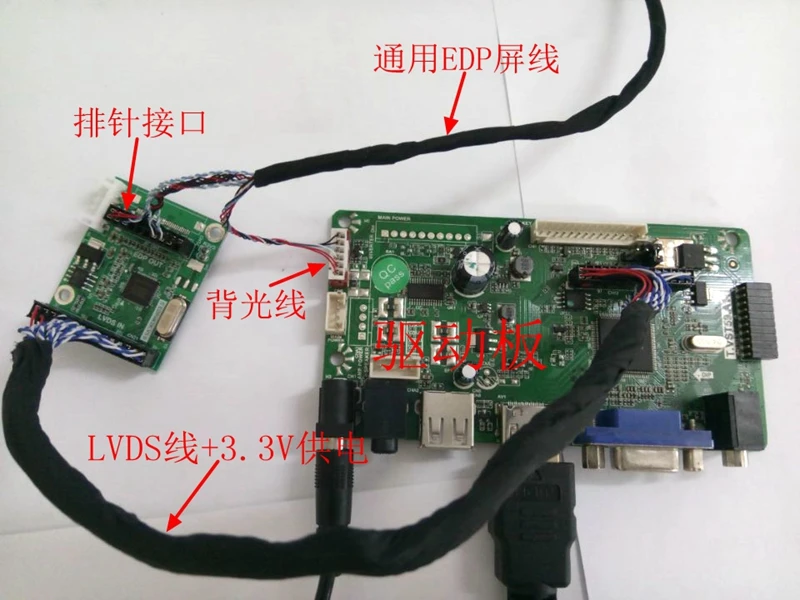

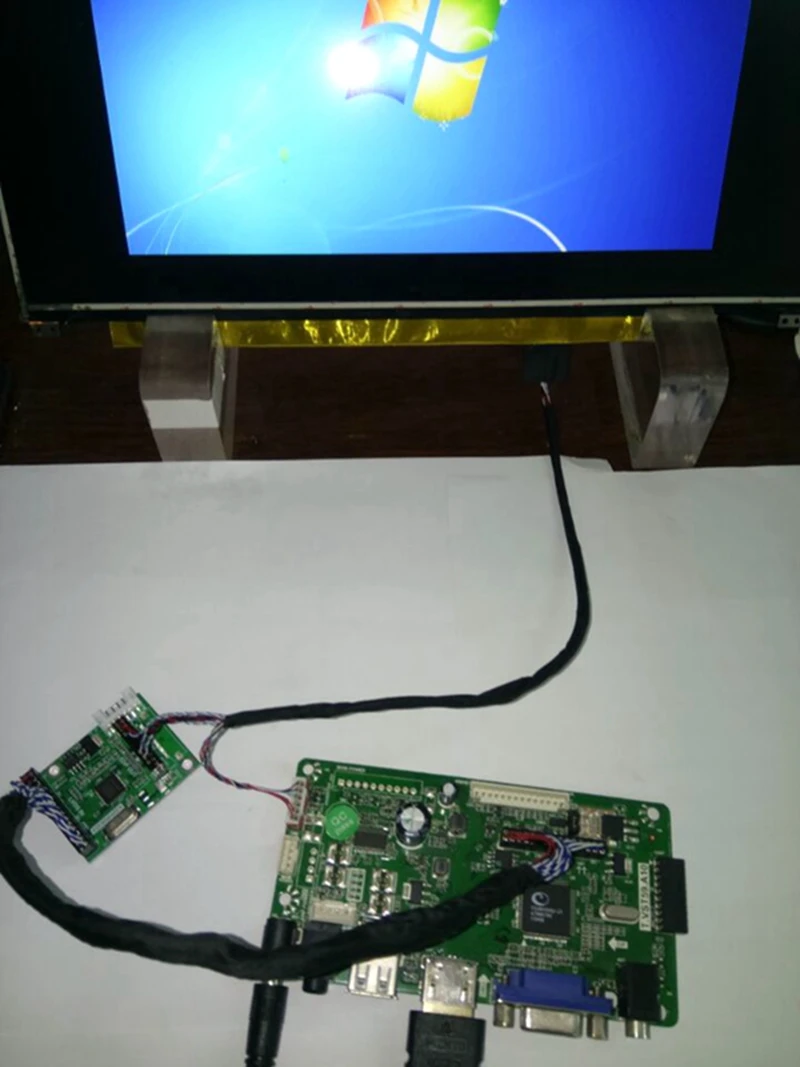

Универсальная приводная плата LVDS к eDP 7 го поколения адаптера DP eDP|lvds to edp|lvds universallvds

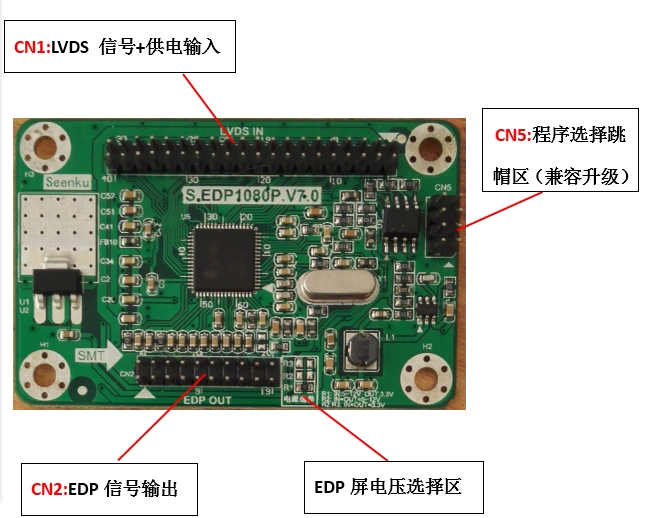

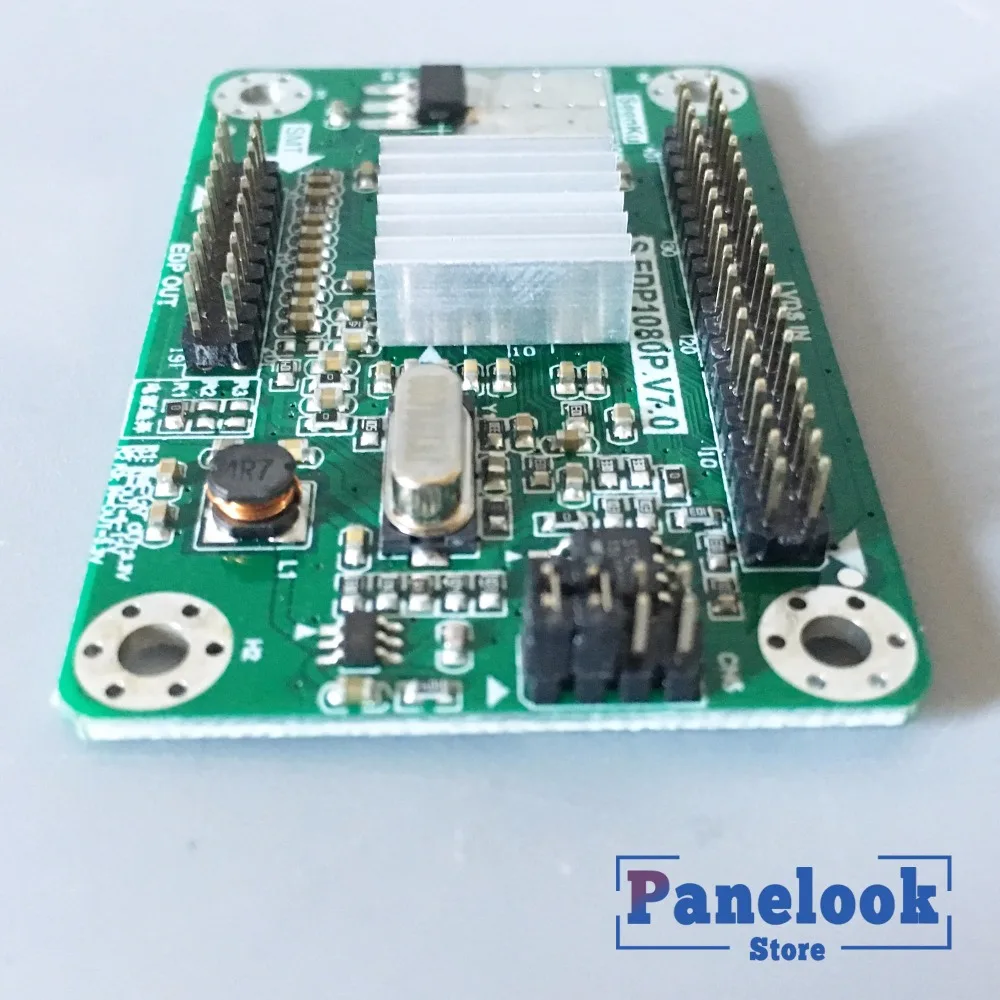

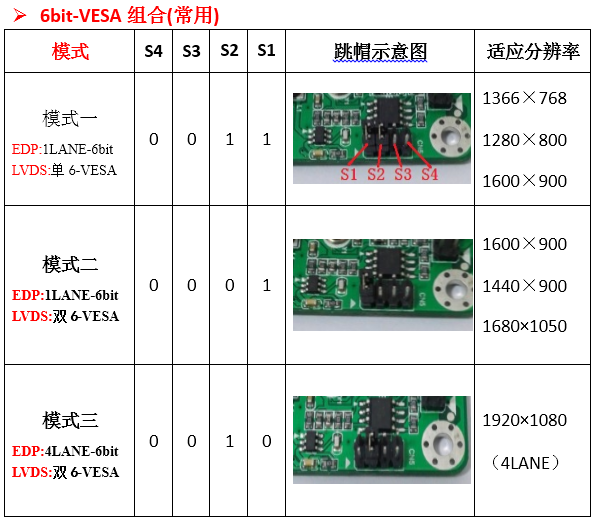

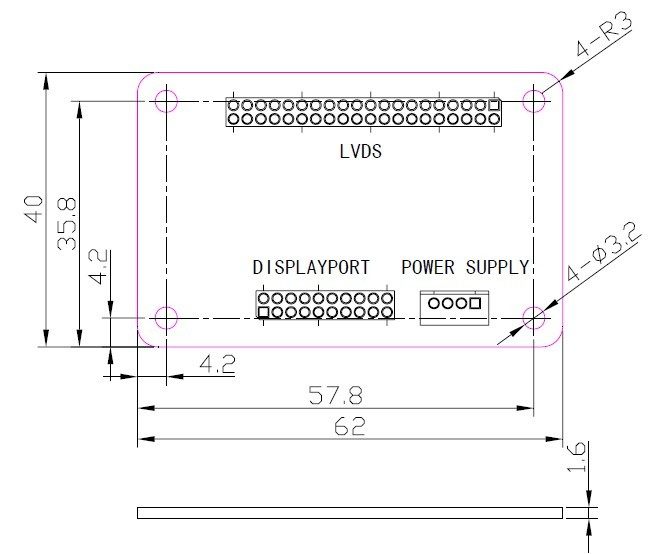

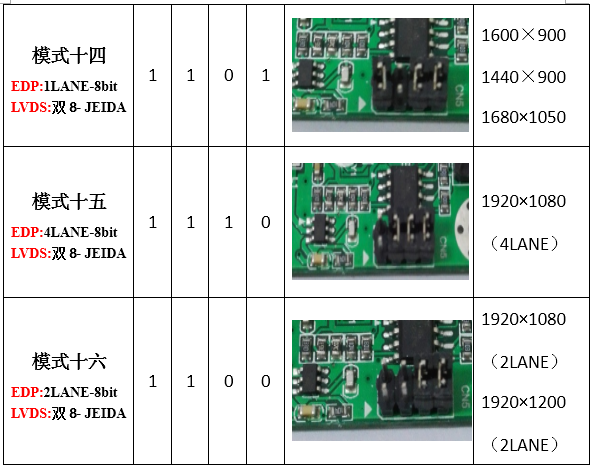

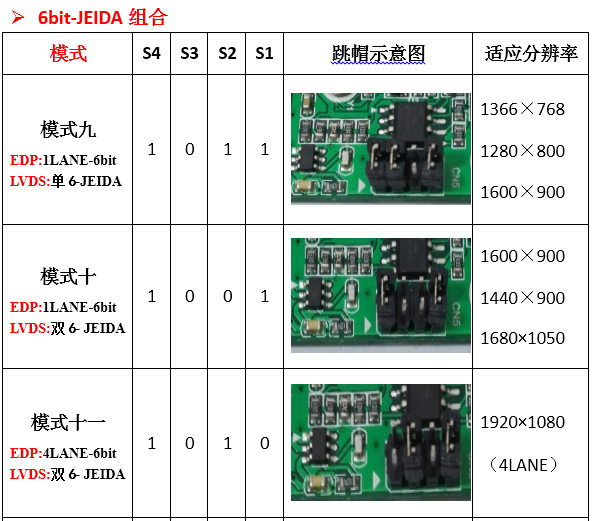

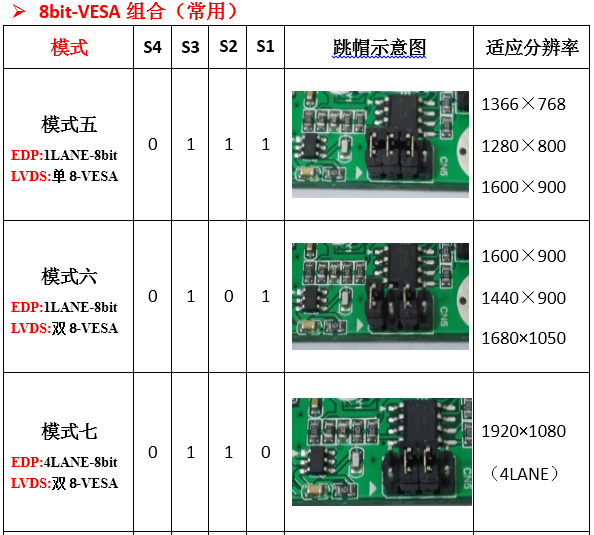

Описание продукта: S.EDP1080P.V7.0-это универсальная плата адаптера LVDS EDP 7-го поколения, которая используется компанией Guangzhou Pingying Cool Electronic Co., Ltd. для удовлетворения потребностей пользователей в использовании портов дисплея EDP. С универсальной прошивкой диска, с помощью программы, чтобы выбрать шапку для руководства, чтобы успешно управлять рынком 90% экран EDP. Вход сигнала LVDS поддерживает одиночный 6, одиночный 8, одиночный 10, двойной 6, двойной 8, двойной 10-битный сигнал. По ПИД выходной сигнал отлично sup Порты и разъёмы s Дисплей Порты и разъёмы 1.1A спецификации, который sup Порты и разъёмы s с разрешением до 1080*1200 (4 пер.) и UXGA 10-битная цвета. В целях уменьшения помех EMI этот продукт использует уникальную технологию SSC spread spectrum, она может помочь клиентам легко сертифицировать EMC, доступ к сертификату 3C, продукт был сертифицирован на внутренний 3C. Презентация интерфейса дисплея Порт дисплея представляет собой стандартный цифровой дисплей высокой четкости, вы можете подключить компьютер и монитор, вы также можете подключить компьютер и домашний кинотеатр. В настоящее время на рыночной части жк-панели находится интерфейс порта дисплея (известный как интерфейс DP или EDP), этот интерфейс не является общей платой драйвера ЖК LVDS, которая может управлять, необходимо увеличить панель EDP для переключателя LVDS на идеальный светильник. Экран EDP интерфейс спецификации на текущем рынке две основные: один 30pin, другая-40pin, этот интерфейс является специальным, как правило, необходимо заказать провода или джемпер, для того, чтобы клиенты могли сэкономить jumper trouble, я делюсь, что часто используется экран EDP line, Если вы хотите перейти на эту веб-сайт, чтобы понять, у вас будет ссылка на адрес. Плата интерфейса Интерфейс S.EDP1080P.V7.0 определяется следующим образом:

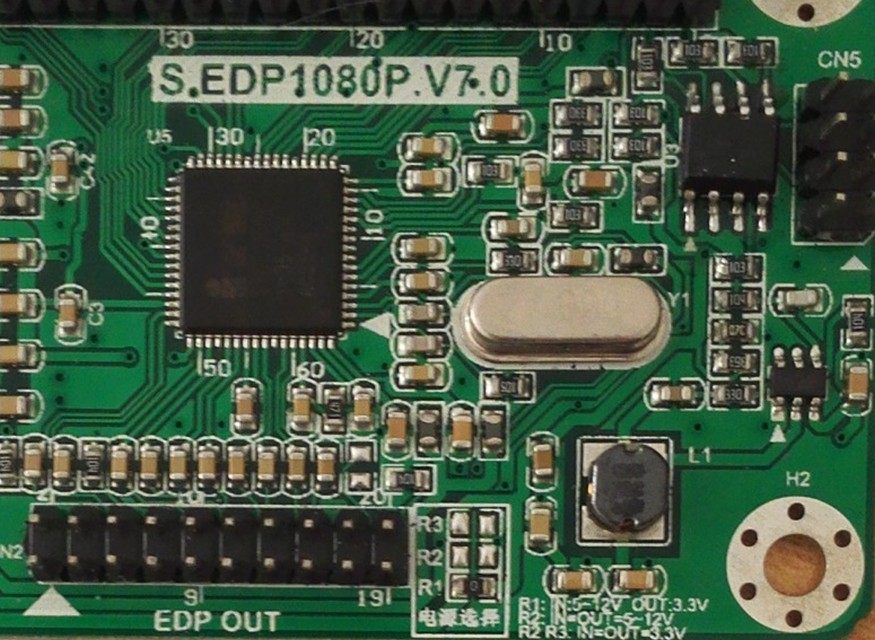

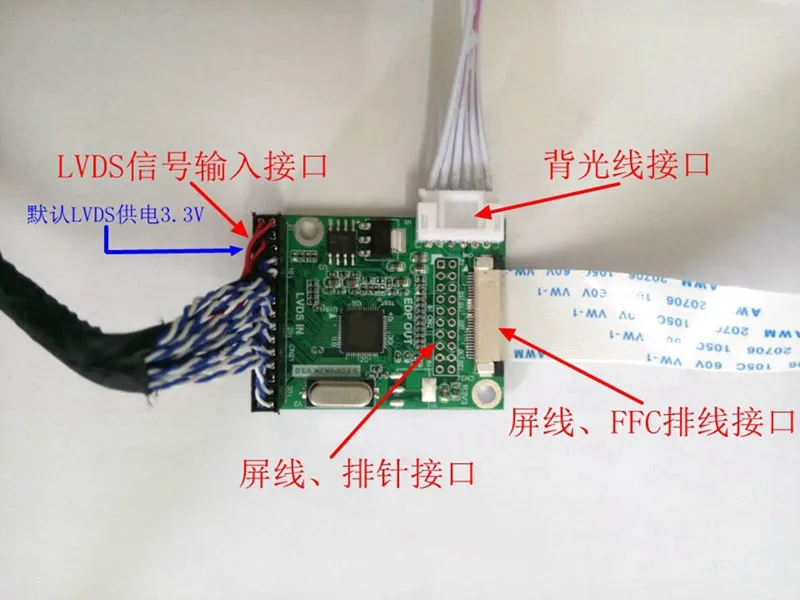

Инструкция по питанию платы Блок питания SEDP1080P.V7.0 имеет следующие режимы, пользователь должен проверить напряжение экрана, чтобы выбрать подходящий режим, режим питания платы адаптера в основном определяет RD1 и rd2. R1, R2 и R3 (даже сопротивление 0R-0603) положение, как показано ниже:     Режим 1 (заводским настройкам по умолчанию) (для 3,3 V экрана): экран EDP подача напряжения 3,3 V (просматривать экран техническими характеристиками), R1 сварки 0R-0603 сопротивления, R2, R3 не сварка, В то время как плата привода (плата сигнала LVDS на выходе), чтобы управлять напряжением экрана, чтобы прыгать на выходе 5 В или 12 В. (Не беспокойтесь о входном 5V или 12V будет гореть экран спасателя, операционная транспортных средств доска напряжение конверсионный чип напряжение будут переведены на 3,3 V постоянного тока до экран EDP). Режим 2 (для экрана 5 В или 12 В): экран EDP напряжения питания 5 В или 12 В (технические характеристики экрана просмотра), R2 Сварка 0R-0603 сопротивление, R1 R3 не сварные, В то время как плата привода (плата сигнала LVDS на выходе) определяет напряжение экрана, чтобы перейти на выход 5 В или 12 В. (Обратите внимание на то, что в источника питания Напряжение этого режима экран EDP такая же, как и ведущий диск напряжение драйверная плата, этот режим не может быть использован для точечного 3,3 V экран EDP). Режим 3 (для 3,3 V экран и езды на автомобиле напряжение составляет всего 3,3 V выход): экран EDP напряжение питания 3,3 V и привод платы может только в том случае, выход 3,3 V напряжение привода, r2 R3 Сварка 0R-0603 сопротивление, R1 не сварка, во время вождения платы (выход LVDS Сигнальная плата) Для того чтобы управлять напряжения экрана, чтобы перейти к 3,3 V выход. (Обратите внимание, что этот режим на дисковод напряжение требования относительно высоки, настоящую пропускную способность для того, чтобы быть достаточно (1A или около того), диапазон напряжения: 3,15 V-3,6 V, нет при нормальных условиях эксплуатации и напряжения больше, чем 3,6 в наличие приведет к повреждению экрана и ПИД доска риска).   Инструкции по подключению Для того, чтобы правильно подключить по ПИД коммутатор на экран EDP правильно, что вам нужно, чтобы найти экран EDP техническими характеристиками. Экран EDP, как правило, освещается несколькими линиями передачи данных, которые соединяются (VCC, GND, AUX_P, AUX_N, данные полосы, gpd).     Конкретные проводки в качестве примера для того, чтобы объяснить, на следующем рисунке в экран EDP интерфейс высокой четкости, красная коробка части соответствующего необходимо подключиться к EDP плата адаптера CN2 разъем.     Программа прыгать инструкции   Продукты S.EDP1080P.V7.0, встроенные в MCU, системе необходимо MCU на чипе преобразования EDP, инициализация, другой экран EDP, параметры инициации системы будут разными. Но на рынке экран DP разделен на каналы: Одноканальный (Lane0), двухканальный (Lane0, Lane1), четыре канала (Lane0, Lane1, Lane2, Lane3).   Распределительный щит на фабрике была запрограммированы с универсальной прошивкой, которая может главным образом подходит 90% экран EDP на рынке. Пожалуйста, используйте экран EDP разрешение и LANE номер для выбора программы скакалку. Для выбора программы см. Следующую таблицу (комбинация шапок для прыжков Описание: плюс шапочки для 1, без шапок для прыжков для 0)           Один выход LVDS требования Плата передачи программы в соответствии со спецификациями экрана, скачок После правильного, плата драйвера LVDS также требуется выход. Дифференциальная Сигнализация пониженного напряжения Разрешающая способность на выходе должны соответствовать экран EDP разрешение, иначе экран EDP не может быть отображена.   Например: ваш экран EDP-это N133HSE-EA1, спецификация экрана просмотра-экран 192*1080 2LANE-8BIT, затем программа платы адаптера должна перейти в режим 8 или режим 6; Если вы используете Рисунок 8, затем плата LVDS вашего драйвера выпустит стандартный сигнал VESA double 18 1920*1080.   Если вы используете модель 16, плата управления драйвером LVDS выпустит стандартный сигнал Beida double 18 1920*1080.     Примечание: драйвер платы программы, насколько это возможно, в соответствии с экран EDP техническими характеристиками, чтобы соответствовать экрана (тактовый генератор, CMS свободное программное обеспечение, H-общая, V-общая параметров настройки) В противном случае, экран EDP может отличаться. Кроме того, чип платы драйвера с наилучшей амортизирующей функцией, слишком низкий чип драйвера не является хорошим. Как и на рынке V59, NT68676 и более высокий конец чипа, можно использовать с идеальным сочетанием.     Книги по истории: M116NWR1 R5 Дракон 11,6 "ЖК-дисплей экран 1366 × 768 N133HSG-DJ1 Chi Mei 13,3 "ЖК-дисплей стекло 1920 × 1080 B156XW02 V2 HW0A AUO 15,6 "ЖК-дисплей экран 1366 × 768 N156BGE-E21 PDF Chi Mei 15,6 "ЖК-дисплей экран 1366 × 768 B140xtn1.0 AUO 14,0 "ЖК-экран 1366 × 768 LTN141AT16-003 002 001 аккумулятор большой емкости Samsung 14,1 "ЖК-экран 1280 × 800 LP140WD1-TPD1 LG14.0 "ЖК-дисплей экран 1600 × 900 B131HW02 V0 AUO 13,1 "ЖК-дисплей экран 1920 × 1080 B131HW01 V0 AUO 13,1 "ЖК-дисплей экран 1920 × 1080 CLUB133UA03 PDF КПП 13,3 "ЖК-дисплей экран 1600 × 900 LP133WP1-TPB1 LG13.3 "ЖК-дисплей экран 1440 × 900 LP116WH4-TJA1 TLA2 TPA1 LG11.6 "ЖК-дисплей стекло 1366 × 768 LTN116AT01-A04 Samsung 11,6 "ЖК-экран 1366 × 768 B141PW04 V1 HW0A AUO 14,1 "ЖК-дисплей экран 1440 × 900 LP156WH6-TJA1 LG15.6 "ЖК-дисплей стекло 1366 × 768 B116XW05 V004 V001 V1 V6 AUO 11,6 "ЖК-дисплей 1366 × 768 B141EW05 V5 AUO 14,1 "ЖК-дисплей экран 1280 × 800 B160HW02 V0 AUO 16,0 "ЖК-дисплей экран 1920 × 1080 LP173WF2-TPB2 TPA1 LG17.3 "ЖК-дисплей экран 1920 × 1080 B121EW09 V4 AUO 12,1 "ЖК-дисплей экран 1280 × 800 LP141WP2-TPA1 LG14.1 "ЖК-дисплей экран 1440 × 900 LTN133AT17-102 Samsung 13,3 "ЖК-экран 1366 × 768 N141I6-D11 Chi Mei 14,1 "ЖК-дисплей экран 1280 × 800 N173HHF-E21 Chi Mei 17,3 "ЖК-дисплей экран 1920 × 1080 LP133WH1-TPD1 LG13.3 "ЖК-дисплей экран 1366 × 768 LP156WH2-TPB1 LG15.6 "ЖК-дисплей экран 1366 × 768 LP156WD1-TPB1 LG15.6 "ЖК-дисплей экран 1600 × 900 LP156WF1-TPB1 LG15.6 "ЖК-дисплей экран 1920 × 1080 LP141WX5-TPP1 LG14.1 "ЖК-дисплей экран 1280 × 800 LP133WP1-TPA1 LG13.3 "ЖК-дисплей экран 1440 × 900 LP121WX3-TPB1 LG12.1 "ЖК-дисплей экран 1280 × 800 HV121WX5-120 121 PDF HYDIS12.1 "ЖК-дисплей экран 1280 × 800 B140XW01 V4 AUO 14,0 "ЖК-дисплей экран 1366 × 768 B140RW01 V2 AUO 14,0 "ЖК-дисплей экран 1600 × 900 LTN141AT08-301 AT09-301 Samsung 14,1 inch ЖК-экран 1280X800 B156XTN03.1 AUO 15,6 дюймов ЖК-дисплей экран 1366X768 CLAA156WA12 12A КПП 15,6 "ЖК-дисплей экран 1366 × 768 LM270WQ1-SDB1 SDC1 SDE3 SDC2 LG27.0 "ЖК-дисплей экран 2560 × 1440 M190PP01 V0 AUO 19,0 "ЖК-дисплей экран 1440 × 900 LM240WU6-SDA1 LG24.0 "ЖК-дисплей экран 1920 × 1200 LM215WF3-SDA1 LG21.5 "ЖК-дисплей экран 1920 × 1080 CLAA173UA12 КПП 17,3 "ЖК-дисплей экран 1600 × 900 M201SP01 V2 AUO 20,1 "ЖК-дисплей экран 1680 × 1050 N116HSE-EA1 Chi Mei 11,6 дюймов 1920X1080 N133HSE-EA1 Chi Mei 13,3 дюймов 1920X1080 Во-первых, размер продукта(A) размер монтажной платы PCBРазмер S.EDP1080P.V7.0-62 мм (Д) * 40 мм (Ш) * 17 мм (В)

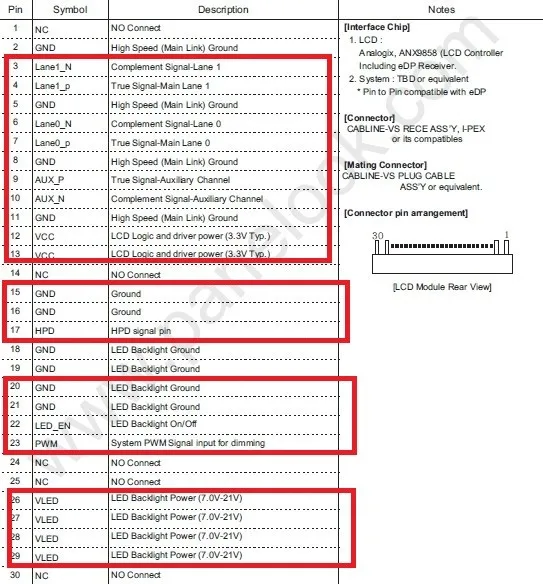

Вопросы и ответы1, экран подключен к хорошей линейке питания, экран EDP не яркий?A: Подсветка не связана с электронной обработки данных передачи, пожалуйста, убедитесь, что экран EDP Подсветка с дисковод Подсветка разъем соединения корректен, сосредоточиться на проверке VLED PWM LED_EN GND, пожалуйста, ознакомьтесь с приведенной выше таблицей 2-1. Также необходимо обратить особое внимание: дисковод BLON высока (3,3 V или 5V), ADJ LED PAR/PWM до 3,3 V или 5V или рабочий цикл может не быть равно 0.2, затем хорошая загрузка линии, экран может быть нормальный светильник, но цвет не правильный или Huaping?О: сначала отрегулируйте значение карты LVDS платы драйвера, чтобы перейти в заводское меню платы для водителя (как входит в заводское меню LVDS MAP, пожалуйста, проконсультироваться с продавцом платы драйверов, материнская плата Leroy может предоставить некоторую информацию) значения карты LVDS отлажены или Huaping, Пожалуйста, проверьте плата драйвера, подключенная к адаптерной плате EDP, Сигнал LVDS, независимо от того, правильно ли это.3, затем хороший ботинок, подсветка, но на экране нет экрана, серый экран?A: Пожалуйста, подтвердите, что драйвер платы программы соответствует разрешение программы, программу в соответствии с экран EDP техническими характеристиками, чтобы соответствовать экрана (тактовый генератор, CMS свободное программное обеспечение, H-общий объем V-общие параметры настройки), затем Проверьте правильность проводки (блок питания, экран EDP, линия LVDS), И, наконец, проконсультируется с Отделом послепродажного обслуживания.     Если у вас есть какие-либо вопросы,
