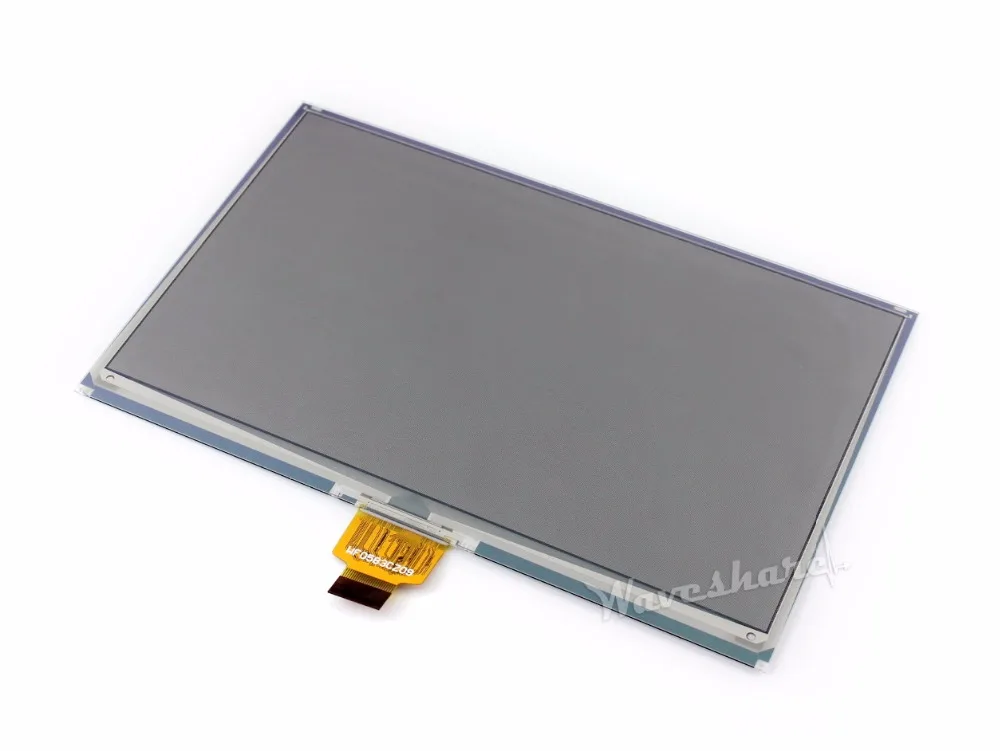

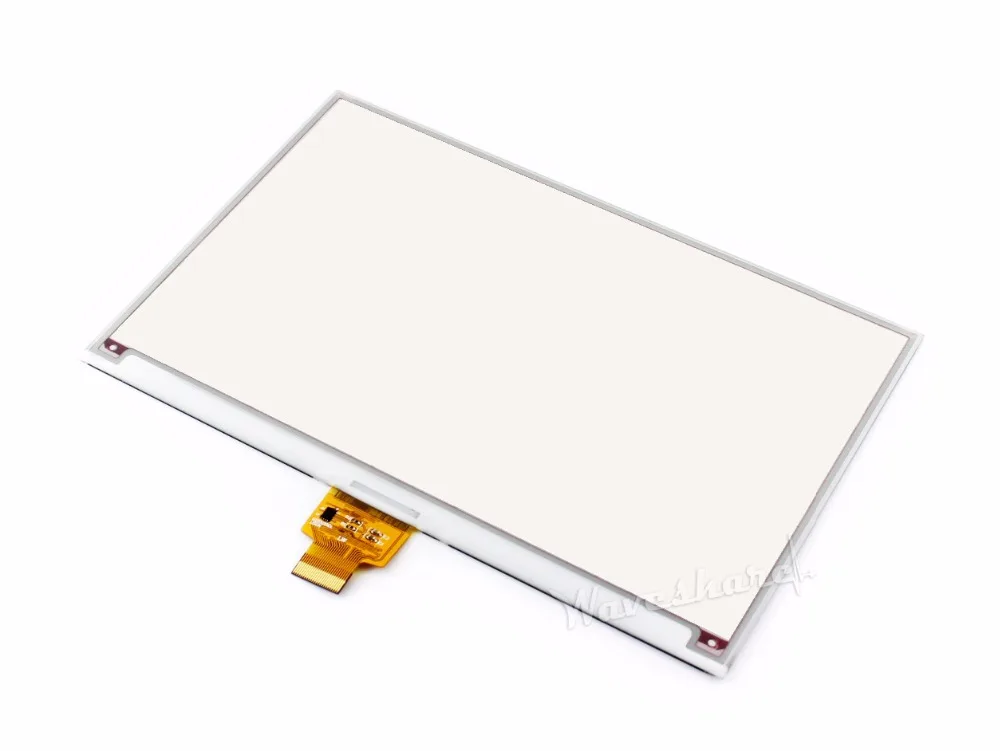

Waveshare 7 5 дюймовый E Ink сырьевой дисплей 640x384 paper три цвета: красный черный белый

Описание



800 × 480, 7,5 дюйма E-Ink дисплей, трехцветный, SPI интерфейс, без PCB Обзор

Это E-Ink дисплей, 7,5 дюйма, 800 × 480 разрешение, со встроенным контроллером, через интерфейс SPI, поддерживает красного, черного цвета, и белого цвета, платье с рукавом три-цветным дисплеем.

Из-за таких преимуществ, как сверхнизкое энергопотребление, широкий угол обзора, четкий дисплей без электричества, это идеальный выбор для таких приложений, как этикетка полки, промышленный инструмент и так далее.

Особенности Нет подсветки, держит отображение последнего содержимого в течение длительного времени даже при отключении питания Ультра низкое энергопотребление, в основном мощность требуется только для освежения Поставляется с ресурсами разработки и руководством (Схема платы драйвера, примеры для Raspberry Pi/Jetson Nano/Arduino/STM32) Технические характеристики Рабочее напряжение: 3,3 V Интерфейс: 3-провод SPI, 4-провод SPI Размер контура: 170,2 мм × 111,2 мм × 1,18 мм Размер дисплея: 163,2 мм × 97,92 мм Точка шаг: 0,205 × 0,204 Разрешение: 800 × 480 Цвет дисплея: красный, черный, белый Серые Весы: 2 Время полного обновления: 16s Мощность обновления: 38 МВт (typ.) Мощность в режиме ожидания: <0,017 МВт Угол обзора: >170 ° История изменений

Версия V2 была выпущена на 2019,12, разрешение Обновлено до 800 × 480, от 640 × 384 V1. Аппаратные средства и интерфейс V2 совместимы с V1, однако, соответствующее программное обеспечение должно быть обновлено.

Ресурсы для развития

Вики:Www.wav WAV (B)

Рекомендуется

Чтобы быстро начать работу с этим исходным дисплеем, пожалуйста, рассмотрите следующие платы драйверов:

Шляпа водителя из электронной бумаги (Универсальная) E-Paper Shield (Arduino/NUCLEO) Электронная бумага ESP8266 плата драйвера (WiFi) Электронная бумага ESP32 плата драйвера (WiFi / Bluetooth) E-Paper NB-IoT/GPRS HAT (NB-IoT / eMTC / GPRS)



Сертификат

Руководство по выбору Номер детали Цвета Серые весы Разрешение Размер дисплея (мм) Размер контура (мм) Время полного обновления (ов) Частичное обновление Интерфейс 1,54 дюймовая электронная бумага Черный, белый 2 200 × 200 27,60 × 27,60 31,8 × 37,3 2 И radic; SPI 1,54 дюймовая электронная бумага (B) Красный, черный, белый 2 200 × 200 27,60 × 27,60 31,8 × 37,3 8 × SPI 1,54 дюймовая электронная бумага (C) Желтый, черный, белый 2 152 × 152 27,51 × 27,51 31,8 × 37,3 27 × SPI 2,13 дюймовая электронная бумага Черный, белый 2 250 × 122 48,55 × 23,71 59,2 × 29,2 2 И radic; SPI 2,13 дюймовая электронная бумага (B) Красный, черный, белый 2 212 × 104 48,55 × 23,71 59,2 × 29,2 15 × SPI 2,13 дюймовая электронная бумага (C) Желтый, черный, белый 2 212 × 104 48,55 × 23,71 59,2 × 29,2 15 × SPI 2,13 дюймовая электронная бумага (D) Черный, белый 2 212 × 104 48,55 × 23,71 59,2 × 29,2 2 И radic; SPI 2,7 дюймовая электронная бумага Черный, белый 2 264 × 176 57,29 × 38,19 70,4 × 45,8 6 × SPI 2,7 дюймовая электронная бумага (B) Красный, черный, белый 2 264 × 176 57,29 × 38,19 70,4 × 45,8 15 × SPI 2,9 дюймовый e-Бумага Черный, белый 2 296 × 128 66,89 × 29,05 79,0 × 36,7 2 И radic; SPI 2,9 дюймовый e-Бумага (B) Красный, черный, белый 2 296 × 128 66,89 × 29,05 79,0 × 36,7 15 × SPI 2,9 дюймовый e-Бумага (C) Желтый, черный, белый 2 296 × 128 66,89 × 29,05 79,0 × 36,7 15 × SPI 2,9 дюймовый e-Бумага (D) Черный, белый 2 296 × 128 66,90 × 29,06 79,0 × 36,7 2 И radic; SPI 4,2 дюймовый e-Бумага Черный, белый 2 400 × 300 84,80 × 63,60 90,1 × 77,0 4 × SPI 4,2 дюймовый e-Бумага (B) Красный, черный, белый 2 400 × 300 84,80 × 63,60 90,1 × 77,0 15 × SPI 4,2 дюймовый e-Бумага (C) Желтый, черный, белый 2 400 × 300 84,80 × 63,60 90,1 × 77,0 15 × SPI 5,83 дюймовая электронная бумага Черный, белый 2 600 × 448 118,80 × 88,26 125,4 × 99,5 3,5 × SPI 5,83 дюймовая электронная бумага (B) Красный, черный, белый 2 600 × 448 118,80 × 88,26 125,4 × 99,5 14 × SPI 5,83 дюймовая электронная бумага (C) Желтый, черный, белый 2 600 × 448 118,80 × 88,26 125,4 × 99,5 26 × SPI 6 дюймов e-Бумага Черный, белый 16 800 × 600 122,40 × 90,60 138,4 × 101,8 <1 И radic; Параллельный порт 7,5 дюймовый e-Бумага Черный, белый 2 800 × 480 163,20 × 97,92 170,2 × 111,2 5 × SPI 7,5 дюймовый e-Бумага (B) Красный, черный, белый 2 800 × 480 163,20 × 97,92 170,2 × 111,2 16 × SPI 7,5 дюймовый e-Бумага (C) Желтый, черный, белый 2 640 × 384 163,20 × 97,92 170,2 × 111,2 16 × SPI 7,8 дюймовый e-Бумага Черный, белый 16 1872 × 1404 158,18 × 118,64 173,8 × 127,6 <1 И radic; Параллельный порт 9,7 дюймовый e-Бумага Черный, белый 16 1200 × 825 202,8 × 139,43 218,8 × 156,43 <1 И radic; Параллельный порт 10,3 дюймовый e-Бумага (D) Черный, белый 16 1872 × 1404 209,66 × 157,25 227,7 × 165,8 <1 И radic; Параллельный порт 12,48 дюймовая электронная бумага Черный, белый 2 1304 × 984 252,98 × 190,90 261,5 × 211,0 <8 × SPI 12,48 дюймовая электронная бумага (B) Красный, черный, белый 2 1304 × 984 252,98 × 190,90 261,5 × 211,0 <16 × SPI



Посылка



Вес:0,044 кг

Примечание: Это сырой дисплей, для легкого тестирования и сравнения, пожалуйста, рассмотрите один с платой драйвера:7,5 дюймовый e-Бумага шляпа (B)

1. 7,5 дюймовый e-Бумага (B) x1
