Шляпа водителя электронной бумаги Waveshare для универсальных панелей дисплеи

Универсальная шляпа водителя электронной бумаги, поддерживает различные Waveshare SPI e-Paper raw panels Обзор

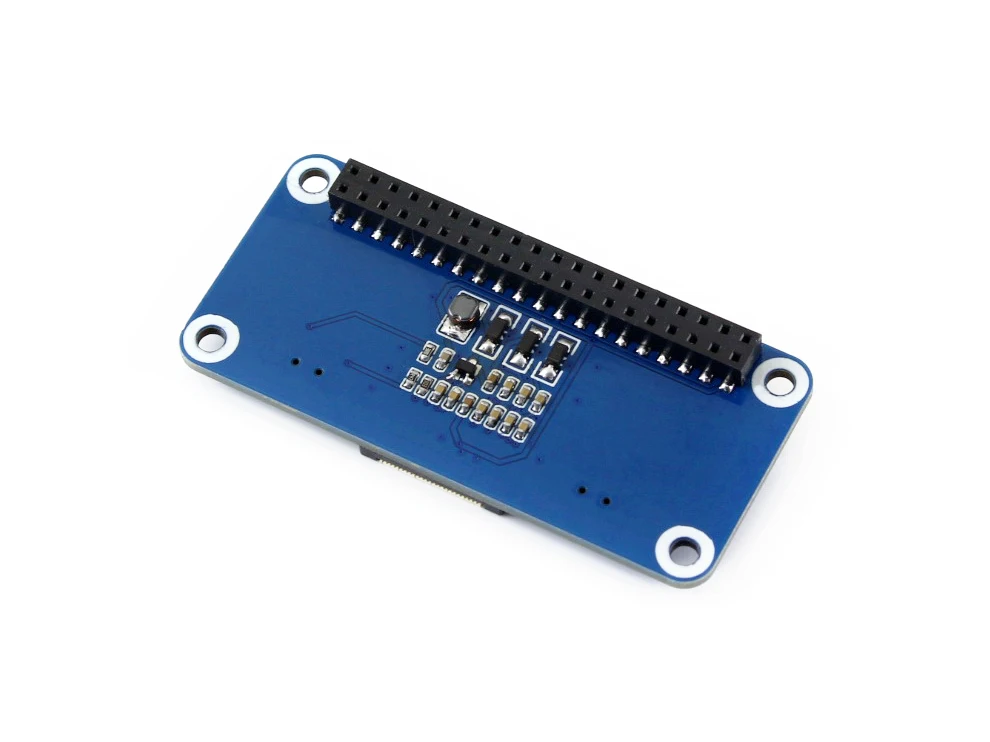

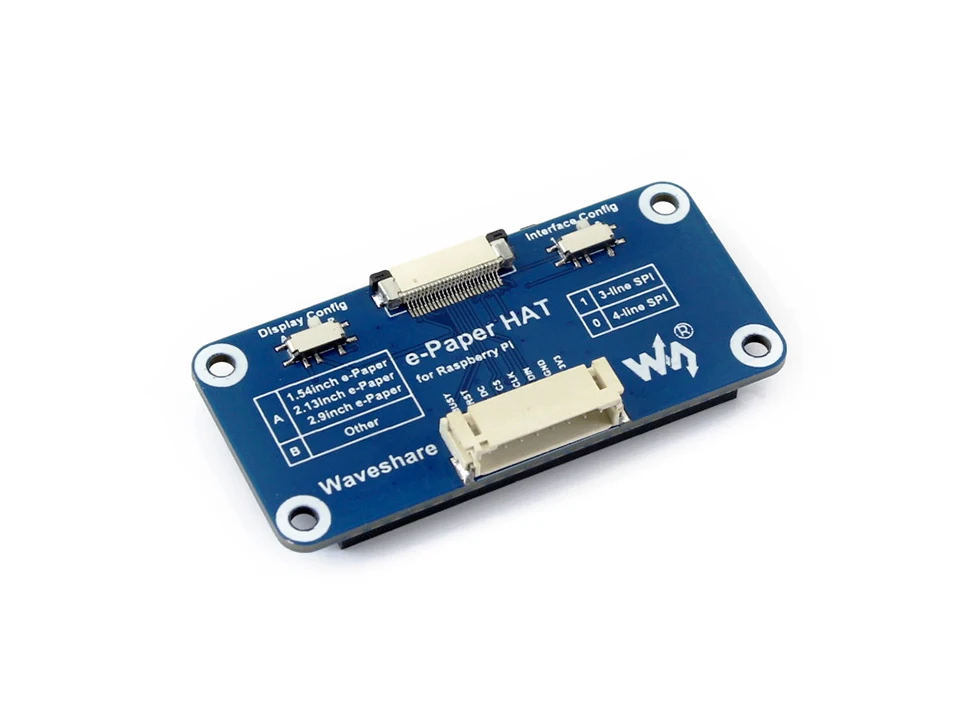

Это универсальная плата драйвера для электронных бумажных сыпучих панелей, может использоваться для управления различными SPI интерфейсами электронной бумаги из Waveshare.

Особенности Стандартный Raspberry Pi 40PIN GPIO удлинитель, поддержка Raspberry Pi серии плат, Jetson Nano Интерфейс SPI, для подключения к другим платам контроллера, таким как Raspberry/Arduino/Nucleo и т. д. Бортовое напряжение переводчик, совместимый с 3,3 V/5V MCU Поставляется с ресурсами разработки и руководством (примеры для Raspberry Pi/Arduino/STM32) Технические характеристики Рабочее напряжение: 3,3 V ~ 5V Интерфейс: 3-провод SPI, 4-провод SPI Размер контура: 65 мм × 30,2 мм Размер монтажного отверстия: 3,0 мм Интерфейс Символ Описание продукта: VCC 3,3 V ~ 5V GND Заземления DIN SPI MOSI pin-код CLK SPI SCK pin-код CS Выбор чипа SPI, низкая активность Постоянного тока Выбор данных/команд (высокий для данных, низкий для команды) RST Внешний сброс, низкий уровень активности BUSY Занят состояние выхода Размеры

Развития ресурсы

Вики:Www.wav eshare.com/wiki/e-Paper_Driver_HAT

Поддерживает e-Бумага Номер изделия: Цвета Серая шкала Разрешение Размер дисплея (мм) Размер контура (мм) Время полного обновления * (S) Частичное обновление Интерфейс 1,54 дюймовая электронная бумага Черный, белый 2 200x200 27,60 × 27,60 31,8 × 37,3 2 √ SPI 1,54 дюймовая электронная бумага (B) Красный, черный, белый 2 200x200 27,60 × 27,60 31,8 × 37,3 8 × SPI 1,54 дюймовая электронная бумага (C) Желтый, черный, белый 2 152x152 27,51 × 27,51 31,8 × 37,3 27 × SPI 2,13 дюймовая электронная бумага Черный, белый 2 250x122 48,55 × 23,71 59,2 × 29,2 2 √ SPI 2,13 дюймовая электронная бумага (B) Красный, черный, белый 2 212x104 48,55 × 23,71 59,2 × 29,2 15 × SPI 2,13 дюймовая электронная бумага (C) Желтый, черный, белый 2 212x104 48,55 × 23,71 59,2 × 29,2 15 × SPI 2,13 дюймовая электронная бумага (D) Черный, белый 2 212x104 48,55 × 23,71 59,2 × 29,2 2 √ SPI 2,7 дюймовая электронная бумага Черный, белый 4 264x176 57,29 × 38,19 70,4 × 45,8 6 × SPI 2,7 дюймовая электронная бумага (B) Красный, черный, белый 2 264x176 57,29 × 38,19 70,4 × 45,8 15 × SPI 2,9 дюймовый e-Бумага Черный, белый 2 296x128 66,89 × 29,05 79,0 × 36,7 2 √ SPI 2,9 дюймовый e-Бумага (B) Красный, черный, белый 2 296x128 66,89 × 29,05 79,0 × 36,7 15 × SPI 2,9 дюймовый e-Бумага (C) Желтый, черный, белый 2 296x128 66,89 × 29,05 79,0 × 36,7 15 × SPI 2,9 дюймовый e-Бумага (D) Черный, белый 2 296x128 66,90 × 29,06 79,0 × 36,7 3 √ SPI 4,2 дюймовый e-Бумага Черный, белый 4 400x300 84,80 × 63,60 90,1 × 77,0 4 × SPI 4,2 дюймовый e-Бумага (B) Красный, черный, белый 2 400x300 84,80 × 63,60 90,1 × 77,0 15 × SPI 4,2 дюймовый e-Бумага (C) Желтый, черный, белый 2 400x300 84,80 × 63,60 90,1 × 77,0 15 × SPI 5,83 дюймовая электронная бумага Черный, белый 2 600x448 118,80 × 88,26 125,4 × 99,5 3,5 × SPI 5,83 дюймовая электронная бумага (B) Красный, черный, белый 2 600x448 118,80 × 88,26 125,4 × 99,5 14 × SPI 5,83 дюймовая электронная бумага (C) Желтый, черный, белый 2 600x448 118,80 × 88,26 125,4 × 99,5 26 × SPI 7,5 дюймовый e-Бумага Черный, белый 2 800 × 480 163,20 × 97,92 170,2 × 111,2 5 × SPI 7,5 дюймовый e-Бумага (B) Красный, черный, белый 2 800 × 480 163,20 × 97,92 170,2 × 111,2 16 × SPI 7,5 дюймов HD e-Бумага (B) Красный, черный, белый 2 880 × 528 163,24 × 97,94 170,2 × 111,2 21 × SPI 7,5 дюймовый e-Бумага (C) Желтый, черный, белый 2 640x384 163,20 × 97,92 170,2 × 111,2 16 × SPI

* Время полного обновления: Местное освежающее время без передачи сети, при освежении через сетевое соединение обычно занимает 1-5 минут, в зависимости от типа сети, качества подключения, размера изображения, И так далее.

Посылка содержание

Вес:0,021 кг

Примечание: электронная бумага и Raspberry Pi не включены.

Шляпа водителя электронной бумаги x1 Набор винтов RPi (2 шт.) x1 PH2.0 20 см 8Pin x1 -1 шт. 2 3
