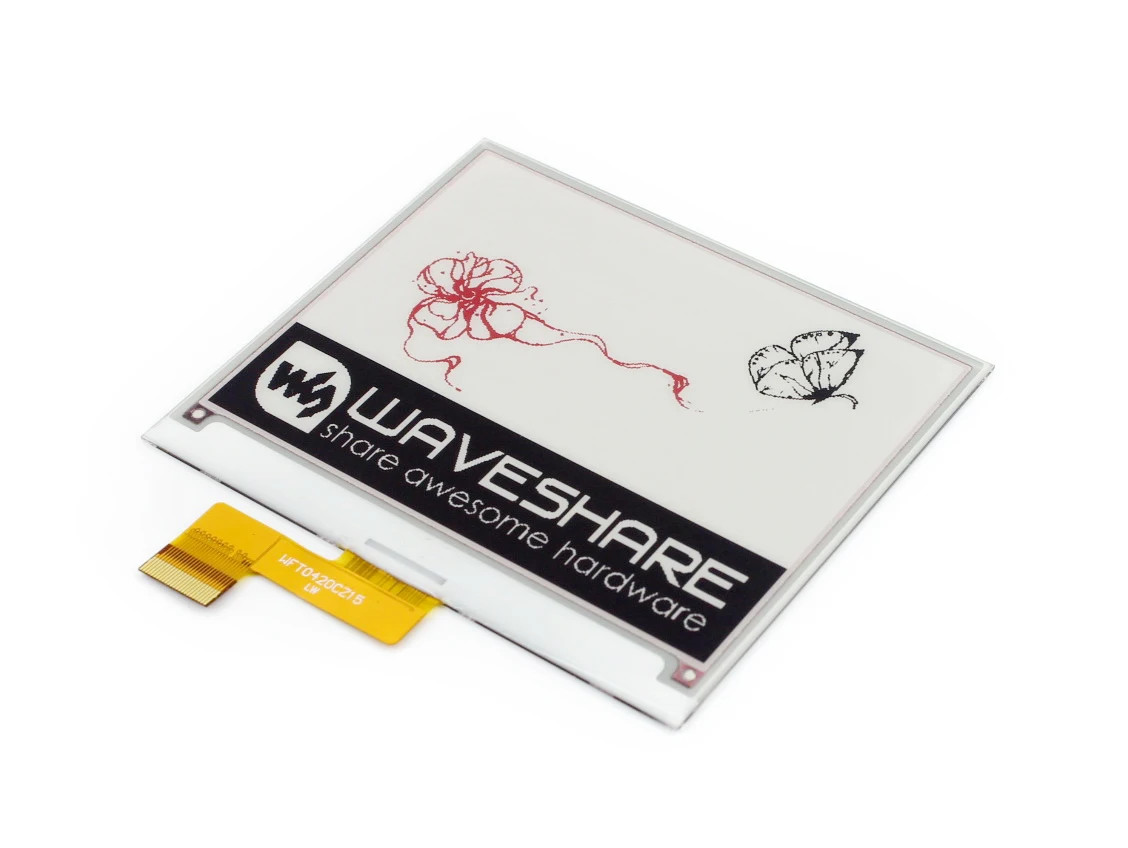

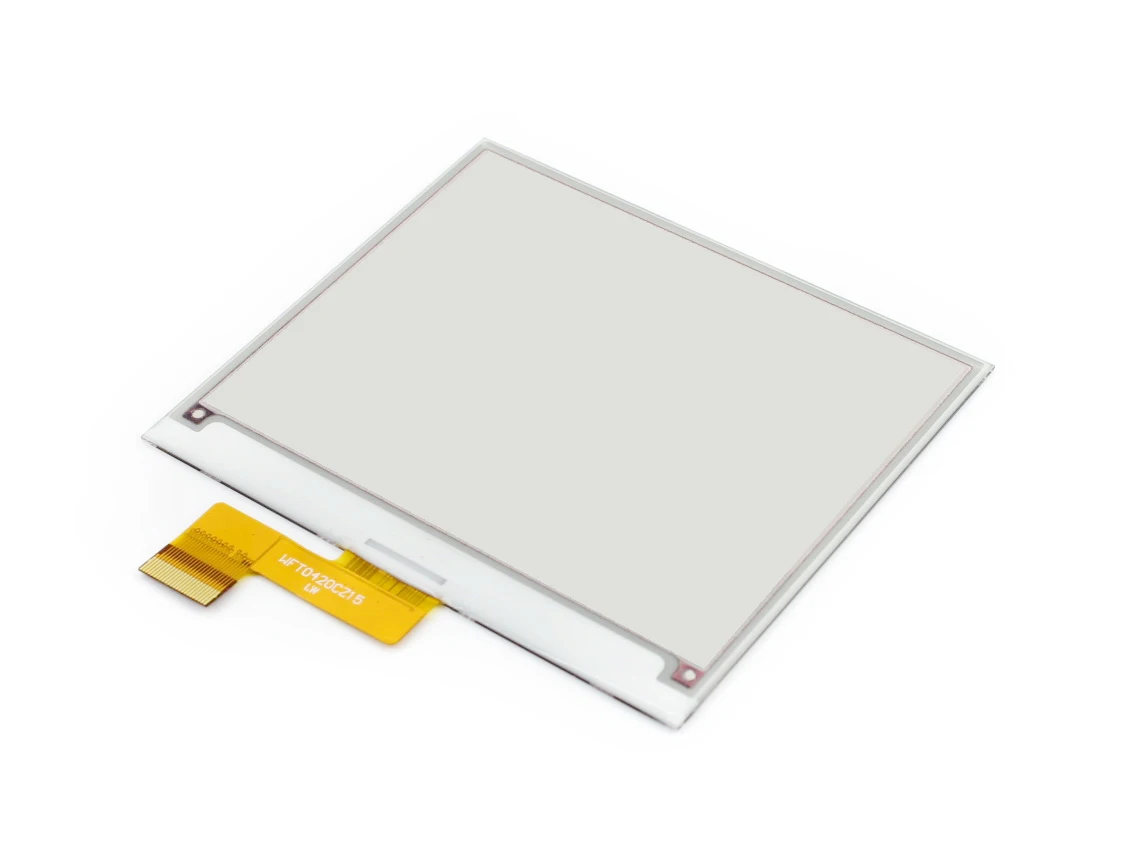

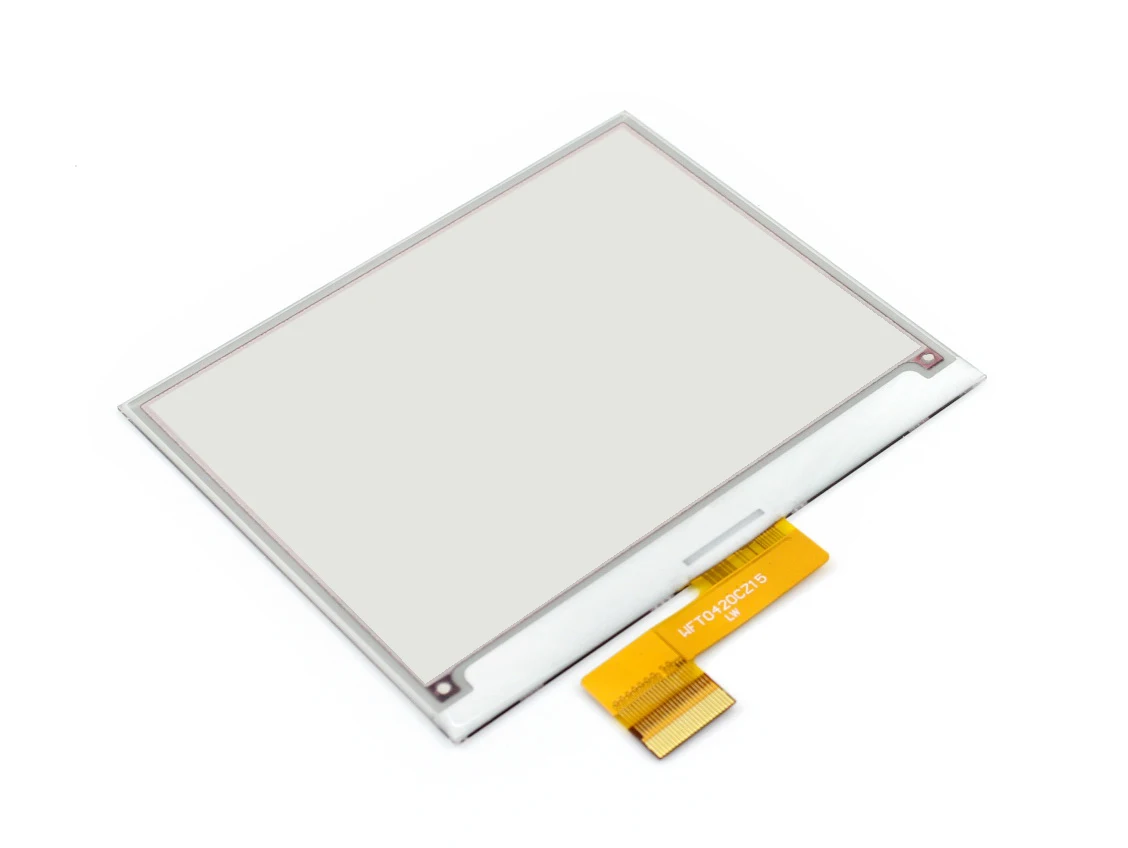

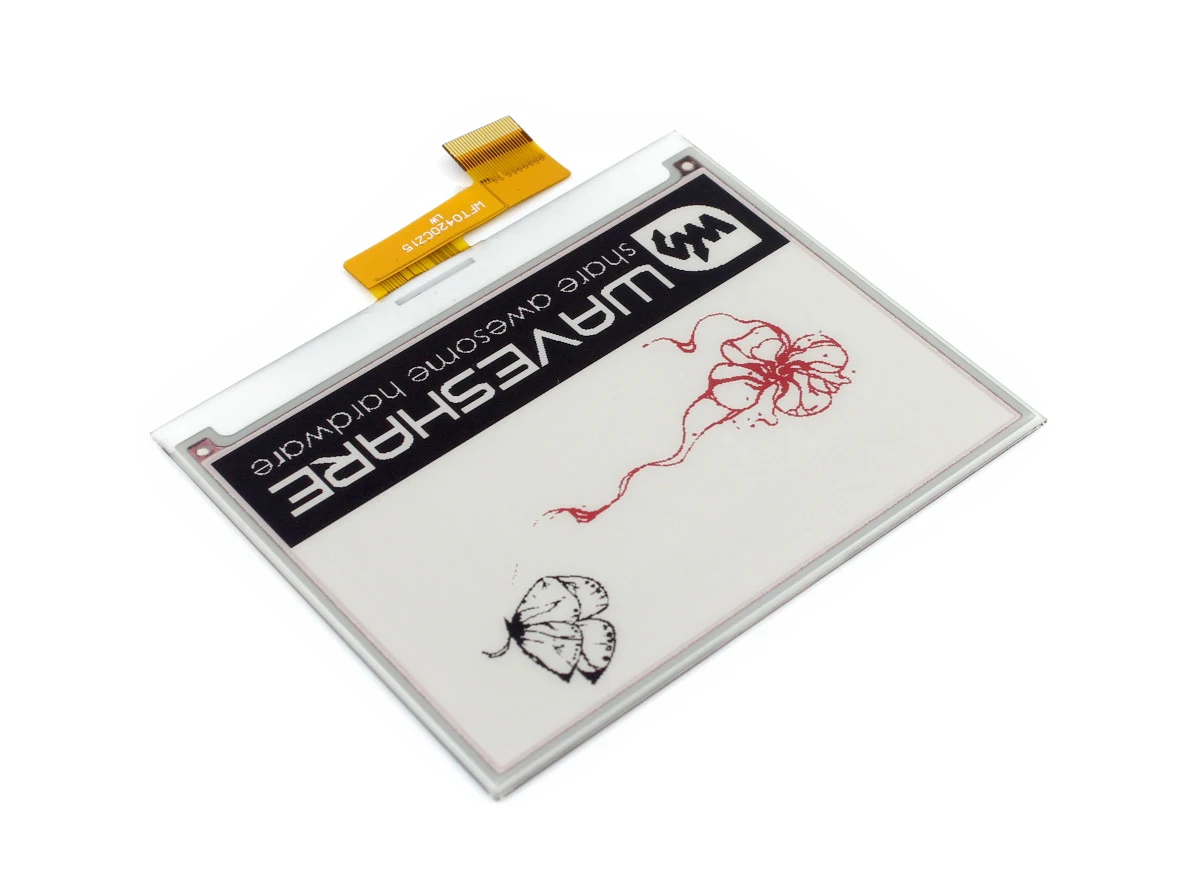

Электронные чернила Waveshare 4 2 дюйма электронные необработанный дисплей

400x300, 4,2 дюйма E-Ink Raw Дисплей, три-Цвет, SPI, Интерфейс, без PCBОбзор

Это E-Ink дисплей, 4,2 дюйма, разрешение 400x300, со встроенным контроллером, через интерфейс SPI, поддерживает красного, черного цвета, и белого цвета, платье с рукавом три-цветным дисплеем.

Из-за таких преимуществ, как сверхнизкое энергопотребление, широкий угол обзора, четкий дисплей без электричества, это идеальный выбор для таких приложений, как этикетка полки, промышленный инструмент и так далее.

ОсобенностиНет подсветки, держит отображение последнего содержимого в течение длительного времени даже при отключении питанияУльтра низкое энергопотребление, в основном мощность требуется только для освеженияПоставляется с ресурсами разработки и руководством (Схема платы драйвера, примеры для Raspberry Pi/Jetson Nano/Arduino/STM32)Технические характеристикиРабочее напряжение: 3,3 VИнтерфейс: 3-провод SPI, 4-провод SPIРазмер контура: 90,1 мм × 77,0 мм × 1,18 ммРазмер дисплея: 84,8 мм × 63,6 ммТочка шаг: 0,212 × 0,212Разрешение: 400 × 300Цвет дисплея: красный, черный, белыйСерый уровень: 2Время полного обновления: 15sМощность обновления: 26,4 МВт (typ.)Мощность в режиме ожидания: <0,017 МВтУгол обзора: >170 °Ресурсы для развития

Вики:Флуоресцентный (B)

Посылка

Вес:0,017 кг

Примечание: Это необработанный дисплей, вы также можете купить Собранный вариант для легкого тестирования и сравнения:4,2 дюймовый e-Бумага модуль (B)

4,2 дюймовый e-Бумага (B) x1

Рекомендуется

Чтобы быстро начать работу с этим исходным дисплеем, пожалуйста, рассмотрите следующие платы драйверов:

Шляпа водителя из электронной бумаги(Универсальный)Защитная пленка для электронной бумаги(Arduino/NUCLEO)Электронная бумага ESP8266 плата драйвера(WiFi)Электронная бумага ESP32 плата драйвера(WiFi / Bluetooth)

Руководство по выборуНомер деталиЦветаСерые весыРазрешениеРазмер дисплея (мм)Размер контура (мм)Время полного обновления (ов)Частичное обновлениеГибкийИнтерфейс1,02 дюймовая электронная бумагаЧерный, белый2.128 × 8021,76 × 14,0032,57 × 18,60 × 0,982.√SPI1,54 дюймовая электронная бумагаЧерный, белый2.200 × 20027,60 × 27,6037,32 × 31,80 × 1,052.√SPI1,54 дюймовая электронная бумага (B)Красный, черный, белый2.200 × 20027,60 × 27,6037,32 × 31,80 × 1,058SPI1,54 дюймовая электронная бумага (C)Желтый, черный, белый2.152 × 15227,51 × 27,5137,30 × 31,80 × 0,9827SPI2,13 дюймовая электронная бумагаЧерный, белый2.250 × 12248,55 × 23,7159,20 × 29,20 × 1,052.√SPI2,13 дюймовая электронная бумага (B)Красный, черный, белый2.212 × 10448,55 × 23,7159,20 × 29,20 × 0,9815SPI2,13 дюймовая электронная бумага (C)Желтый, черный, белый2.212 × 10448,55 × 23,7159,20 × 29,20 × 0,9815SPI2,13 дюймовая электронная бумага (D)Черный, белый2.212 × 10448,55 × 23,7159,20 × 29,20 × 0,302.√√SPI2,66 дюймовая электронная бумагаЧерный, белый2.296 × 15230,704 × 60,08836,304 × 71,820 × 1,006√SPI2,66 дюймовая электронная бумага (B)Красный, черный, белый2.296 × 15230,704 × 60,08836,304 × 71,820 × 1,0015SPI2,7 дюймовая электронная бумагаЧерный, белый4.264 × 17657,29 × 38,1970,42 × 45,80 × 0,986SPI2,7 дюймовая электронная бумага (B)Красный, черный, белый2.264 × 17657,29 × 38,1970,42 × 45,80 × 0,9815SPI2,9 дюймовый e-БумагаЧерный, белый2.296 × 12866,89 × 29,0579,00 × 36,70 × 1,052.√SPI2,9 дюймовый e-Бумага (B)Красный, черный, белый2.296 × 12866,89 × 29,0579,00 × 36,70 × 1,1815SPI2,9 дюймовый e-Бумага (C)Желтый, черный, белый2.296 × 12866,89 × 29,0579,00 × 36,70 × 1,1815SPI2,9 дюймовый e-Бумага (D)Черный, белый2.296 × 12866,90 × 29,0679,00 × 36,70 × 0,342.√√SPI3,7 дюймовый e-БумагаЧерный, белый4.480 × 28047,32 × 81,1254,90 × 93,30 × 0,783.√SPI4,01 дюймовая электронная бумага (F)7 цветов2.640 × 40086,40 × 54,0096,80 × 68,70 × 0,9115SPI4,2 дюймовый e-БумагаЧерный, белый4.400 × 30084,80 × 63,6091,00 × 77,00 × 1,184.SPI4,2 дюймовый e-Бумага (B)Красный, черный, белый2.400 × 30084,80 × 63,6090,10 × 77,00 × 1,1815SPI4,2 дюймовый e-Бумага (C)Желтый, черный, белый2.400 × 30084,80 × 63,6090,10 × 77,00 × 1,1815SPI5,65 дюймовая электронная бумага (F)7 цветов2.600 × 448114,9 × 85,8125,4 × 99,5 × 0,91<35SPI5,83 дюймовая электронная бумагаЧерный, белый2.648 × 480119,232 × 88,320125,40 × 99,50 × 1,185SPI5,83 дюймовая электронная бумага (B)Красный, черный, белый2.648 × 480119,232 × 88,320125,40 × 99,50 × 1,1820SPI5,83 дюймовая электронная бумага (C)Желтый, черный, белый2.600 × 448118,80 × 88,26125,40 × 99,50 × 1,1826SPI6 дюймов HD e-БумагаЧерный, белый161448 × 1072122,40 × 90,60138,40 × 101,80 × 1,01<1√Параллельный порт7,5 дюймовый e-БумагаЧерный, белый2.800 × 480163,20 × 97,92170,20 × 111,20 × 1,185SPI7,5 дюймов HD e-БумагаЧерный, белый2.880 × 528163,24 × 97,94170,20 × 111,20 × 1,255SPI7,5 дюймовый e-Бумага (B)Красный, черный, белый2.800 × 480163,20 × 97,92170,20 × 111,20 × 1,1816SPI7,5 дюймов HD e-Бумага (B)Красный, черный, белый2.880 × 528163,24 × 97,94170,20 × 111,20 × 1,2521SPI7,5 дюймовый e-Бумага (C)Желтый, черный, белый2.640 × 384163,20 × 97,92170,20 × 111,20 × 1,1816SPI7,8 дюймовый e-БумагаЧерный, белый161872 × 1404158,18 × 118,64173,80 × 127,60 × 0,78<1√Параллельный порт9,7 дюймовый e-БумагаЧерный, белый161200 × 825202,8 × 139,43218,80 × 156,425 × 1,15<1√Параллельный порт10,3 дюймовый e-БумагаЧерный, белый161872 × 1404209,66 × 157,25216,70 × 174,40 × 0,78<1√Параллельный порт10,3 дюймовый e-Бумага (D)Черный, белый161872 × 1404209,66 × 157,25227,70 × 165,80 × 0,647<1√√Параллельный порт12,48 дюймовая электронная бумагаЧерный, белый2.1304 × 984252,98 × 190,90261,50 × 211,00 × 0,30<8SPI12,48 дюймовая электронная бумага (B)Красный, черный, белый2.1304 × 984252,98 × 190,90261,50 × 211,00 × 0,30<16SPI13,3 дюймовый e-БумагаЧерный, белый161600 × 1200270,40 × 202,80285,80 × 213,65 × 0,78<1√Параллельный порт
