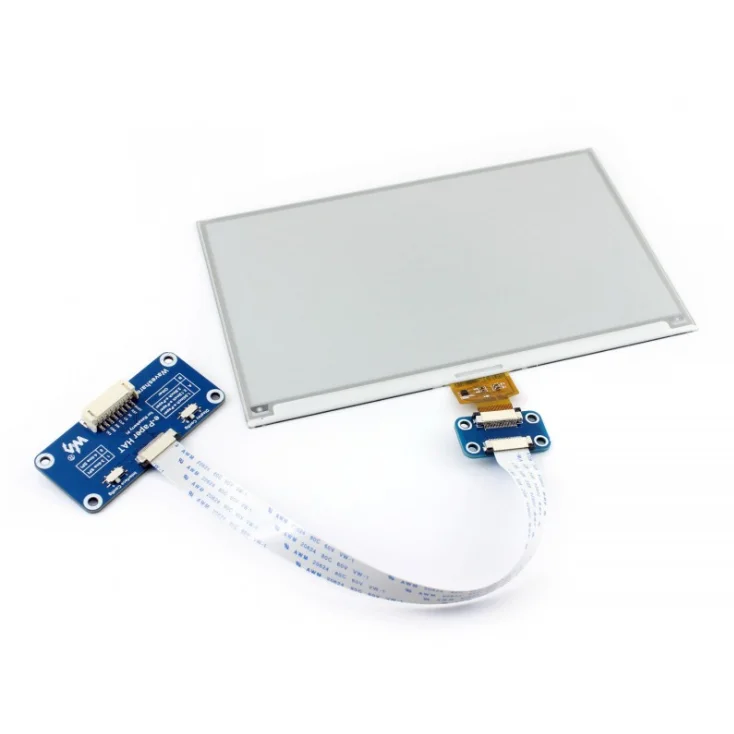

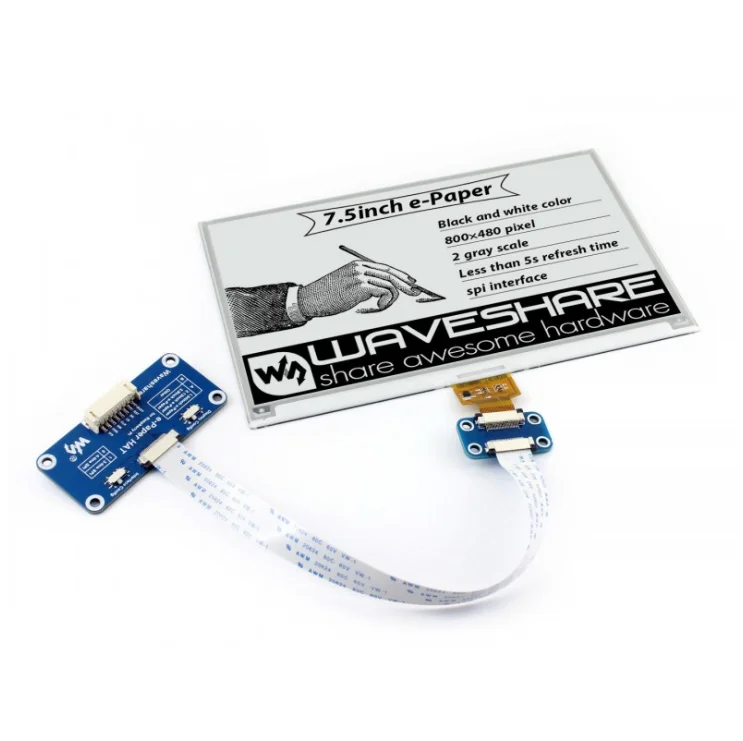

Дисплей электронной бумаги Waveshare 800x480 7 5 дюйма с поддержкой Raspberry Pi STM32 двухцветный

  800 × 480, 7,5 дюймов E-Ink дисплей шляпа для Raspberry Pi, SPI интерфейс Обзор

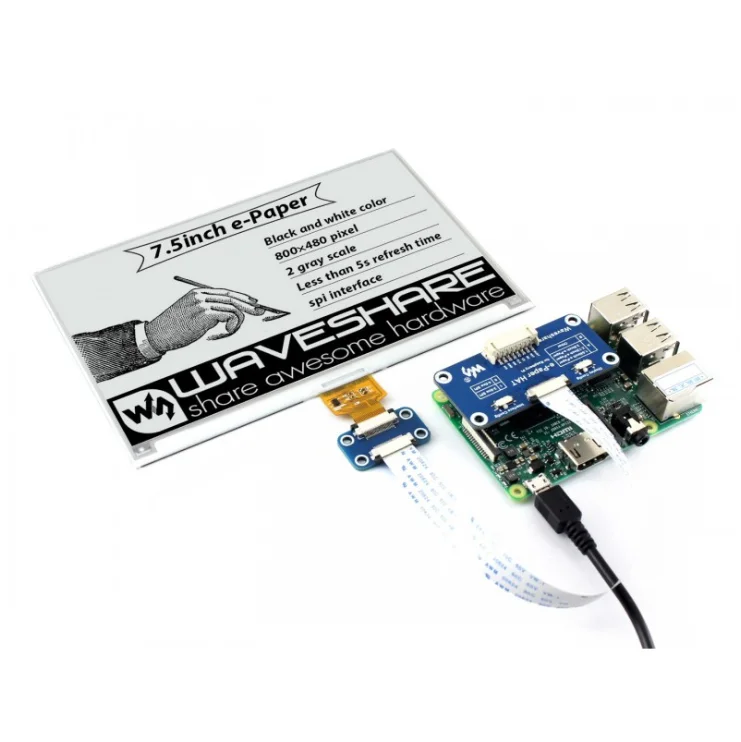

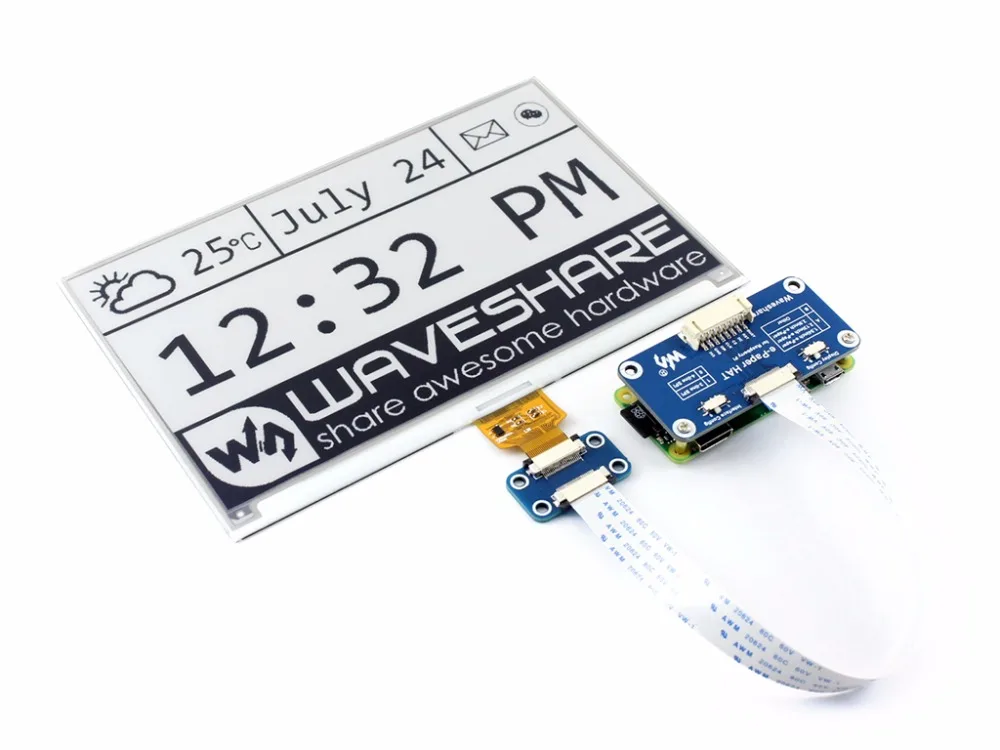

Это E-Ink дисплей шляпа для Raspberry Pi, 7,5 дюйма, 800 × 480 разрешение, со встроенным контроллером, через интерфейс SPI.

Из-за таких преимуществ, как сверхнизкое энергопотребление, широкий угол обзора, четкий дисплей без электричества, это идеальный выбор для таких приложений, как этикетка полки, промышленный инструмент и так далее.

Особенности   Нет подсветки, держит отображение последнего содержимого в течение длительного времени даже при отключении питания Ультра низкое энергопотребление, в основном мощность требуется только для освежения Стандартный Raspberry Pi 40PIN GPIO удлинитель, поддержка Raspberry Pi серии плат, Jetson Nano Интерфейс SPI, для подключения к другим платам контроллера, таким как Raspberry/Arduino/Nucleo и т. д. Бортовое напряжение переводчик, совместимый с 3,3 V/5V MCU Поставляется с ресурсами разработки и руководством (примеры для Raspberry Pi/Jetson Nano/Arduino/STM32) Технические характеристики   Рабочее напряжение: 3,3 V ~ 5V Интерфейс: SPI Размер контура: 170,2 мм × 111,2 мм Размер дисплея: 163,2 мм × 97,92 мм Точка шаг: 0,205 × 0,204 Разрешение: 800 × 480 Цвет дисплея: черный, белый Серые Весы: 2 Время полного обновления: 5s Мощность обновления: 38 МВт (typ.) Мощность в режиме ожидания: <0,017 МВт Угол обзора: >170 ° История изменений

Версия V2 была выпущена на 2019,11, разрешение Обновлено до 800 × 480, от 640 × 384 V1. Аппаратные средства и интерфейс V2 совместимы с V1, однако, соответствующее программное обеспечение должно быть обновлено.

Интерфейс   Символ Описание VCC 3,3 V ~ 5V GND Наземный DIN SPI MOSI pin CLK SPI SCK pin CS Выбор чипа SPI, низкая активность Постоянный ток Выбор данных/команд (высокий для данных, низкий для команды) RST Внешний сброс, низкий уровень активности Занят Выход состояния работы, низкий уровень активности Размеры

Посылка

Вес:0,065 кг

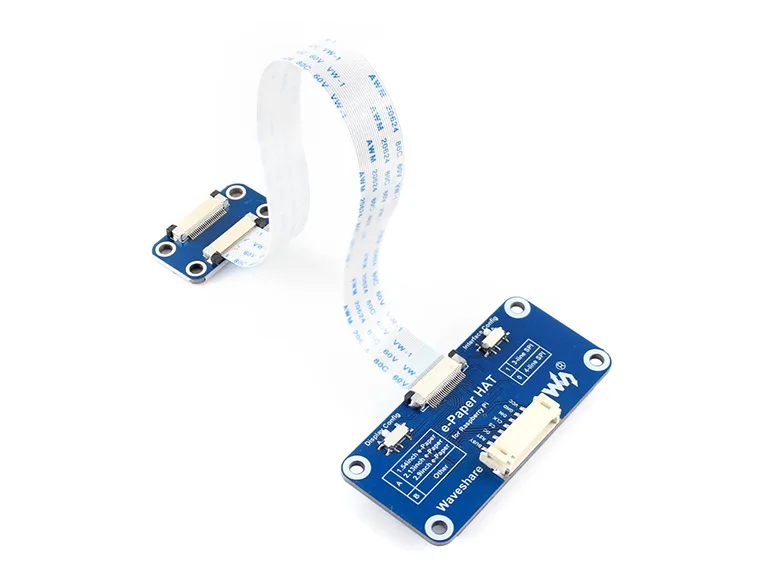

7,5 дюймовый e-Бумага x1 Шляпа водителя электронной бумаги x1 Набор винтов RPi (2 шт.) x1 PH2.0 20 см 8pin x1 1. 2. 3. 4.





Ресурсы для развития

Вики:Www.wav

Руководство по выбору Номер детали Цвета Серые весы Разрешение Размер дисплея (мм) Размер контура (мм) Время полного обновления (ов) Частичное обновление1 PI заголовок2 Интерфейс 1,02 дюймовый модуль электронной бумаги Черный, белый 2. 128 × 80 21,76 × 14,00 42,0 × 27,0 2. И radic; × SPI 1,54 дюймовый модуль электронной бумаги Черный, белый 2. 200 × 200 27,60 × 27,60 48,0 × 33,0 2. И radic; × SPI 1,54 дюймовый электронный бумажный модуль (B) Красный, черный, белый 2. 200 × 200 27,60 × 27,60 48,0 × 33,0 8 × × SPI 1,54 дюймовый электронный бумажный модуль (C) Желтый, черный, белый 2. 152 × 152 27,51 × 27,51 48,0 × 33,0 27 × × SPI 2,13 дюймов электронная бумага шляпа Черный, белый 2. 250 × 122 48,55 × 23,71 65,0 × 30,2 2. И radic; И radic; SPI 2,13 дюймовый e-Paper HAT (B) Красный, черный, белый 2. 212 × 104 48,55 × 23,71 65,0 × 30,2 15 × И radic; SPI 2,13 дюймовый e-Paper HAT (C) Желтый, черный, белый 2. 212 × 104 48,55 × 23,71 65,0 × 30,2 15 × И radic; SPI 2,13 дюймовый e-Paper HAT (D) Черный, белый 2. 212 × 104 48,55 × 23,71 59,2 × 29,2 2. И radic; И radic; SPI 2,7 дюймовый e-Paper HAT Черный, белый 4. 264 × 176 57,29 × 38,19 85,0 × 56,0 6 × И radic; SPI 2,7 дюймовый e-Paper HAT (B) Красный, черный, белый 2. 264 × 176 57,29 × 38,19 85,0 × 56,0 15 × И radic; SPI 2,9 дюймовый модуль электронной бумаги Черный, белый 2. 296 × 128 66,89 × 29,05 89,5 × 38,0 2. И radic; × SPI 2,9 дюймовый электронный бумажный модуль (B) Красный, черный, белый 2. 296 × 128 66,89 × 29,05 89,5 × 38,0 15 × × SPI 2,9 дюймовый электронный бумажный модуль (C) Желтый, черный, белый 2. 296 × 128 66,89 × 29,05 89,5 × 38,0 15 × × SPI 2,9 дюймовый e-Бумага шляпа (D) Черный, белый 2. 296 × 128 66,90 × 29,06 79,0 × 36,7 2. И radic; И radic; SPI 4,2 дюймовый e-Бумага модуль Черный, белый 4. 400 × 300 84,80 × 63,60 103,0 × 78,5 4. × × SPI 4,2 дюймовый e-Бумага модуль (B) Красный, черный, белый 2. 400 × 300 84,80 × 63,60 103,0 × 78,5 15 × × SPI 4,2 дюймовый e-Бумага модуль (C) Желтый, черный, белый 2. 400 × 300 84,80 × 63,60 103,0 × 78,5 15 × × SPI 4,3 дюймовый e-Бумага UART модуля Черный, белый 4. 800 × 600 88,00 × 66,00 118,0 × 75,0 1,5 × × UART 5,65 дюймовый электронный бумажный модуль (F) 7 цветов 2. 600 × 448 114,9 × 85,8 138,5 × 100,5 15 × × SPI 5,83 дюймовый e-Paper HAT (B) Красный, черный, белый 2. 648 × 480 119,232 × 88,320 125,4 × 99,5 20 × И radic; SPI 5,83 дюймовый e-Paper HAT (C) Желтый, черный, белый 2. 600 × 448 118,8 × 88,26 125,4 × 99,5 26 × И radic; SPI 6 дюймов e-Бумага шляпа Черный, белый 16 800 × 600 122,4 × 90,6 138,4 × 101,8 <1 И radic; И radic; USB/SPI/
I80/I2C 6 дюймов HD e-Paper HAT Черный, белый 16 1448 × 1072 122,4 × 90,6 138,4 × 101,8 <1 И radic; И radic; USB/SPI/
I80 7,5 дюймовый e-Бумага шляпа Черный, белый 2. 800 × 480 163,20 × 97,92 170,2 × 111,2 5 × И radic; SPI 7,5 дюймов HD e-Бумага шляпа Черный, белый 2. 880 × 528 163,24 × 97,94 170,2 × 111,2 5 × И radic; SPI 7,5 дюймовый e-Бумага шляпа (B) Красный, черный, белый 2. 800 × 480 163,20 × 97,92 170,2 × 111,2 16 × И radic; SPI 7,5 дюймов HD e-Бумага шляпа (B) Красный, черный, белый 2. 880 × 528 163,24 × 97,94 170,2 × 111,2 21 × И radic; SPI 7,5 дюймовый e-Бумага шляпа (C) Желтый, черный, белый 2. 640 × 384 163,20 × 97,92 170,2 × 111,2 16 × И radic; SPI 7,8 дюймовый e-Бумага шляпа Черный, белый 16 1872 × 1404 158,18 × 118,64 173,8 × 127,6 <1 И radic; И radic; USB/SPI/
I80/I2C 9,7 дюймовый e-Бумага шляпа Черный, белый 16 1200 × 825 202,8 × 139,43 218,8 × 156,4 <1 И radic; И radic; USB/SPI/
I80/I2C 10,3 дюймовый e-Бумага шляпа (D) Черный, белый 16 1872 × 1404 209,66 × 157,25 227,7 × 165,8 <1 И radic; И radic; USB/SPI/
I80/I2C 12,48 дюймовый модуль электронной бумаги Черный, белый 2. 1304 × 984 252,98 × 190,90 280,0 × 229,5 <8 × И radic; SPI 12,48 дюймовый электронный бумажный модуль (B) Красный, черный, белый 2. 1304 × 984 252,98 × 190,90 280,0 × 229,5 <16 × И radic; SPI Это занимает около 0,3 s для частичное обновление Pi заголовок: Стандартный Raspberry Pi 40PIN GPIO удлинитель, поддержка Raspberry Pi серии плат
