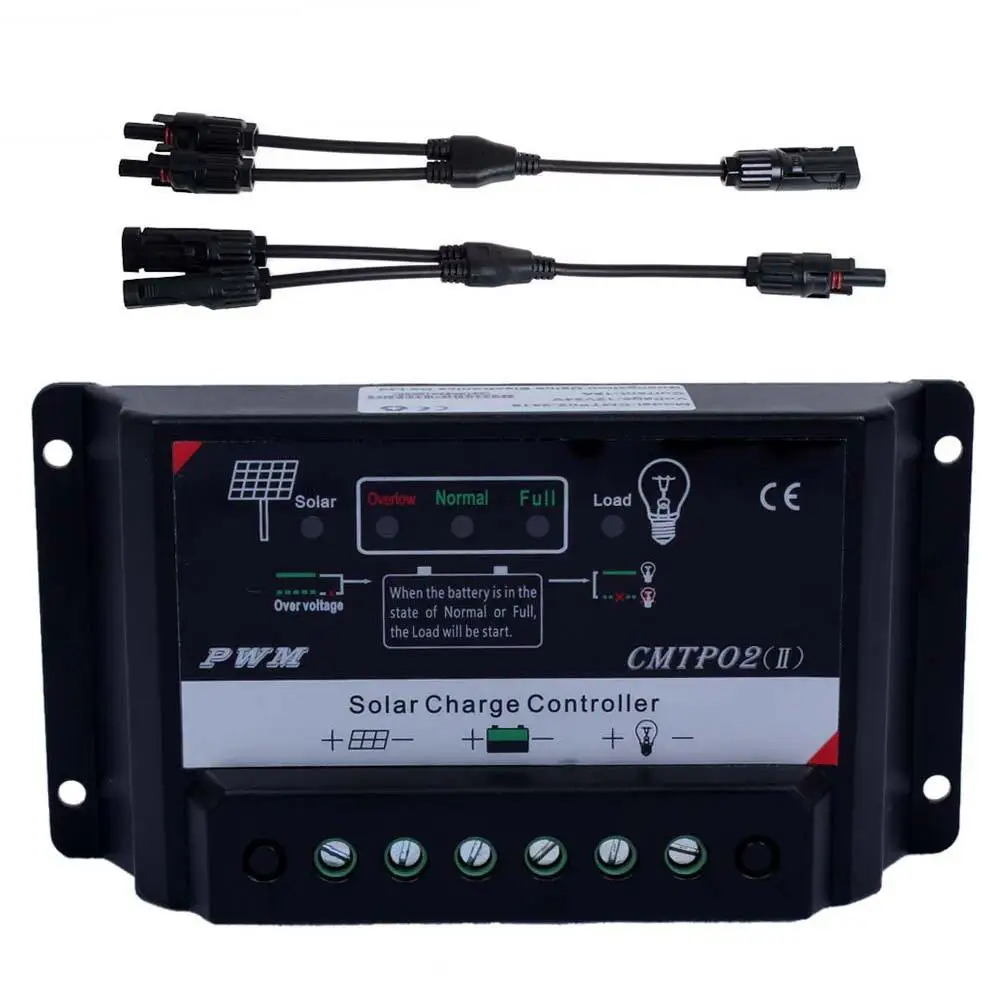

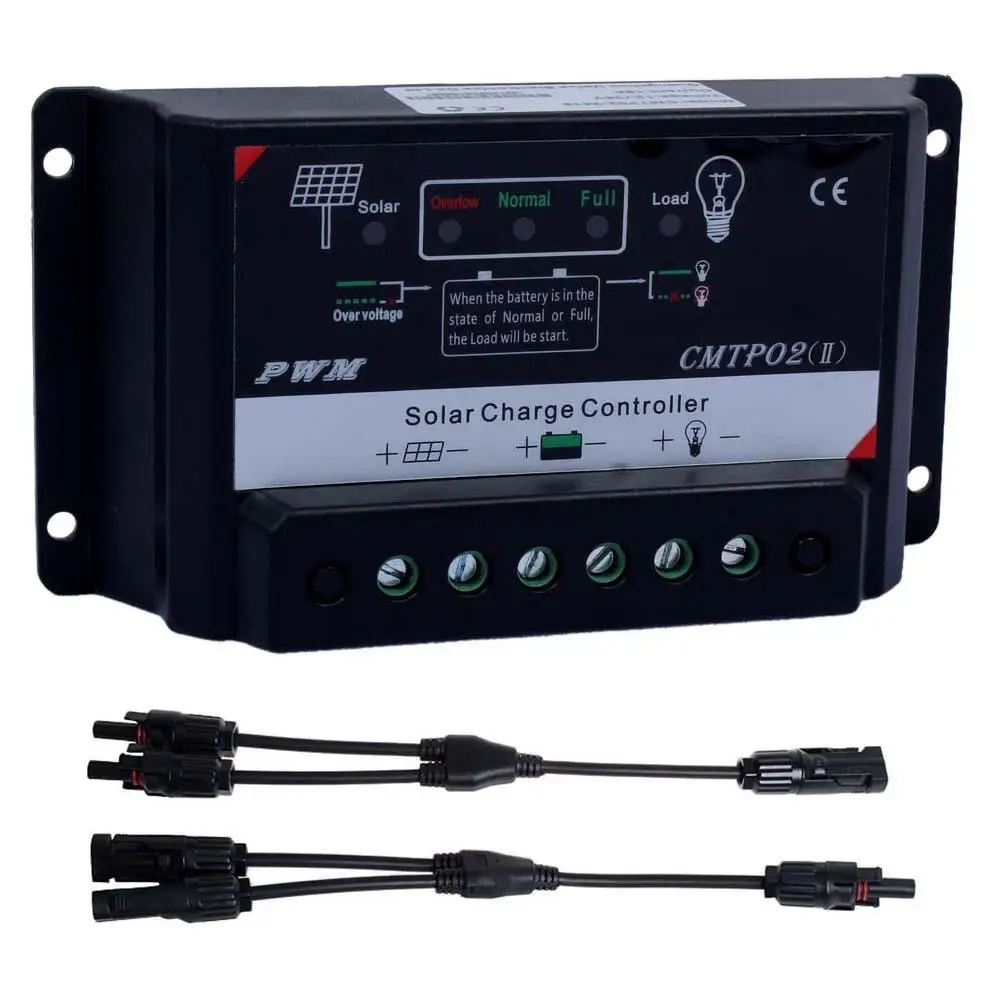

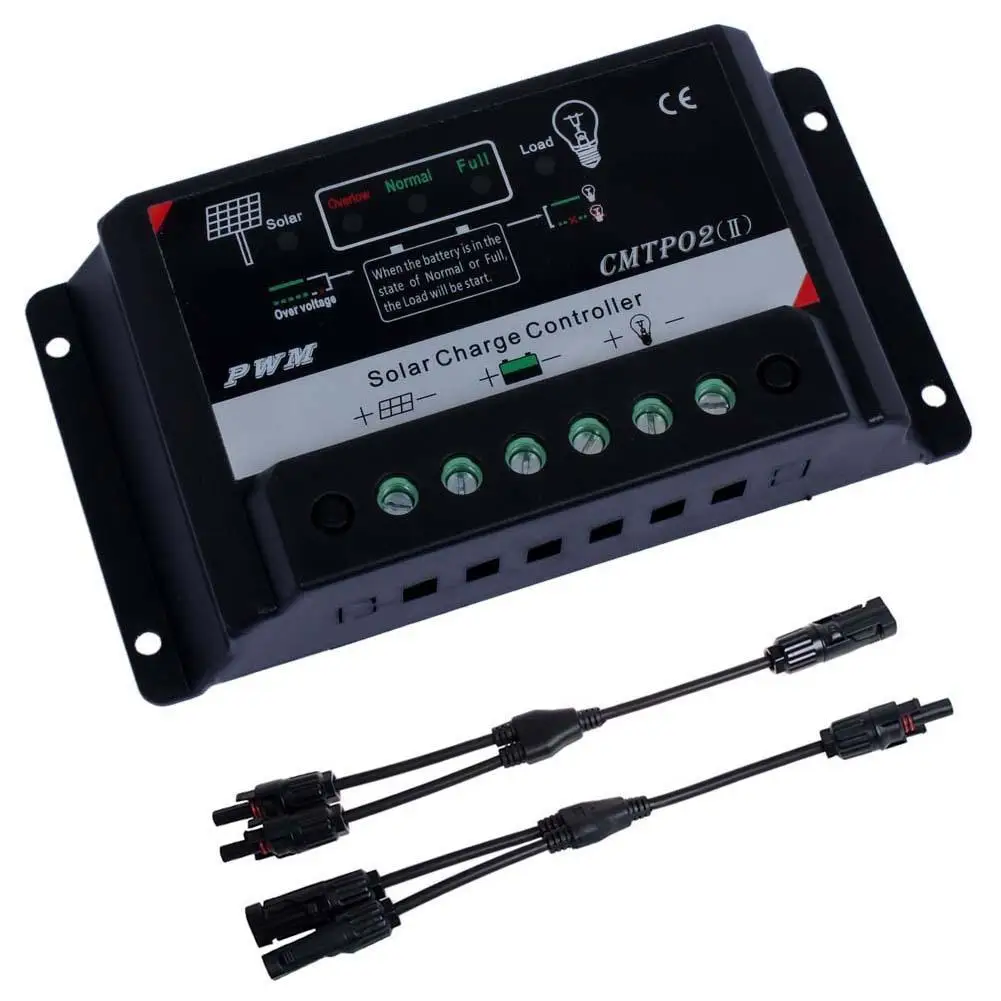

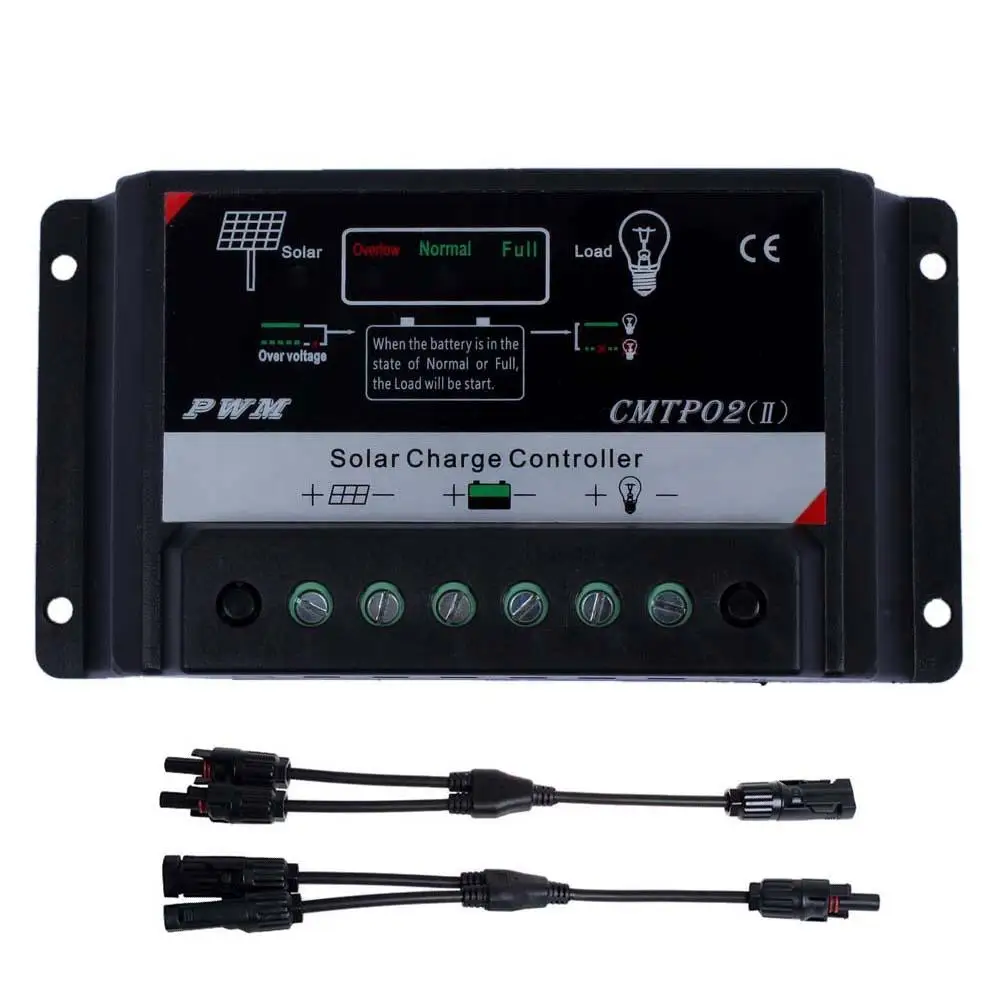

PWM 10A контроллер солнечного зарядного устройства 12 В/24 В солнечная панель

PWM 10A контроллер солнечного зарядного устройства 12 В/24 В солнечная панель

Характеристика:

1. Используйте микрокомпьютер с одним чипом в качестве ядра всей системы управления, что делает контроллер имеет преимущества умной, сильной адативности, надежной функции и т. д.

2. Используйте CMTP02 (version) оптимизированную схему дизайна, которая может повысить эффективность системы и продлить срок службы батареи.

3. Используются технологии производства микросхем SMT, чип промышленного класса, передовые технологии, гарантия качества.

4. С перегрузкой, перегрузкой, eletronic короткого замыкания, перегрузкой и защитой от обратной полярности.

5. Используйте цепь PWM для подключения серии, она на 3%-6% эффективнее, чем цепь без PWM при зарядке.

6. Светодиодный индикатор показывает текущее состояние батареи, пользователю легко узнать рабочее состояние контроллера прямо сейчас.

7. Используйте чип промышленного класса, он может работать должным образом в условиях, таких как холодная, высокая температура, влажный.

8. Тонкая конструкция корпуса и компактная цепь, весь контроллер не занимает слишком много места.

9. Используйте внутренние интеграционные прецизионные резисторы и другие компоненты в Одере для повышения точности параметров контроллера.

На начальном этапе контроллера электрифицировать, контроллер может автоматически определить Номинальное напряжение системы:

Напряжение клеммы батареи ≦ 16V 12V система
18 в

Примечание: промежуточный 16В-18В-это система слепой зоны, контроллер не имеет ответа, безопасное напряжение батареи составляет менее 32 В, безопасное напряжение солнечной панели составляет менее 55 в.

Защита:

1. Защита от обратной полярности PV

2. Защита от обратной полярности аккумулятора

3. Защита от перезаряда батареи

4. Защита от разрядки аккумулятора

5. Защита от перегрузки по току

6. Защита от короткого замыкания

Спецификация:

Номинальный ток заряда: 10A

Номинальный ток нагрузки: 10A

Защита от перегрузки, короткого замыкания: в 1,5 раза от номинального тока

Время восстановления короткого замыкания: 3s

Расход пустой нагрузки: 0,05 Вт

Падение напряжения цепи зарядки: ≦ 0,20 в

Падение напряжения цепи разряда: ≦ 0,15 в

Защита от перенапряжения: 16 В; x2/24 В

Напряжение поплавкового заряда: 13,8 В; x2/24 В

Напряжение перегрузки: 12,2 в; x2/24 В

Под напряжением: 12,2 В; x2/24 В

Перенапряжение напряжения: 10,5 в; x2/24 В

Точность напряжения: ± 3%

Режим управления: ШИМ

Рабочая температура: Промышленный Класс:-35 ℃ ~ + 55 ℃

Характеристики соединителей MC4:
-1 пара разъемов кабеля для солнечной панели типа Y MC4: один разъем-двойной штекер (F/M) и один штекер-двойной разъем (M/F)
-Может использоваться в суровых условиях
-Совместимость с Mc4
-Двойные уплотнительные кольца для лучшего водонепроницаемого эффекта
-Совместимость с Фотоэлектрические кабели различных диаметров изоляции
-Может использоваться в суровых условиях
-С отличной устойчивостью к старению и УФ-стойкостью
-Созданное уплотнение, конструкция Пыленепроницаемая
-Возможность нагрузки с большим током и высоким напряжением
-Быстрая и простая обработка сборки и простое удаление вилок без помощи какого-либо дополнительного инструмента
-Сильная сила тяги
-Устойчивость к дополнительным высоким и низким температурам и огнестойкости
-Более низкое сопротивление контакта.

СпецификацияИз MC4 коннекторов:
-Характеристики кабеля: 4 мм2 (AWG12)
-Номинальный ток: 30A
-Номинальное напряжение: 1000VDC
-Сопротивление контакта: ≤ 0,2 мм Ω
-Степень водонепроницаемости: IP67
-Класс пламени: UL94-VO
-Класс безопасности: Ⅱ
-Сила вывода: ≥ 50 Н
-Сила вставки: ≤ 50N
-Изоляционный материал: PPO + PA
-Соединительная система: Обжимное соединение
-Диапазон температур: -40 ℃ ~ + 90 ℃
-Длина кабеля: 31 см (прибл.)

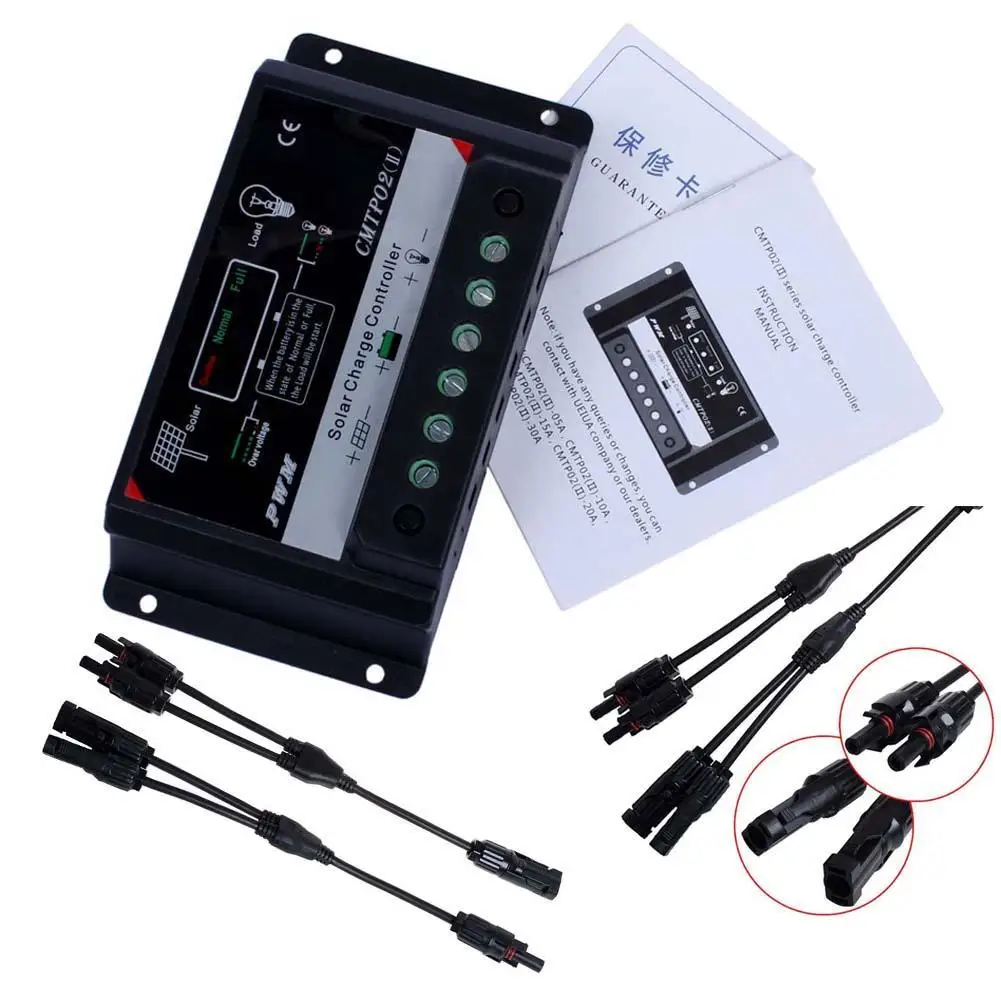

Посылка включает в себя:

1x Солнечный контроллер

1x Инструкция Mannual

1 пара Y типа MC4 Кабель для подключения солнечной панели (один папа и один женский)
