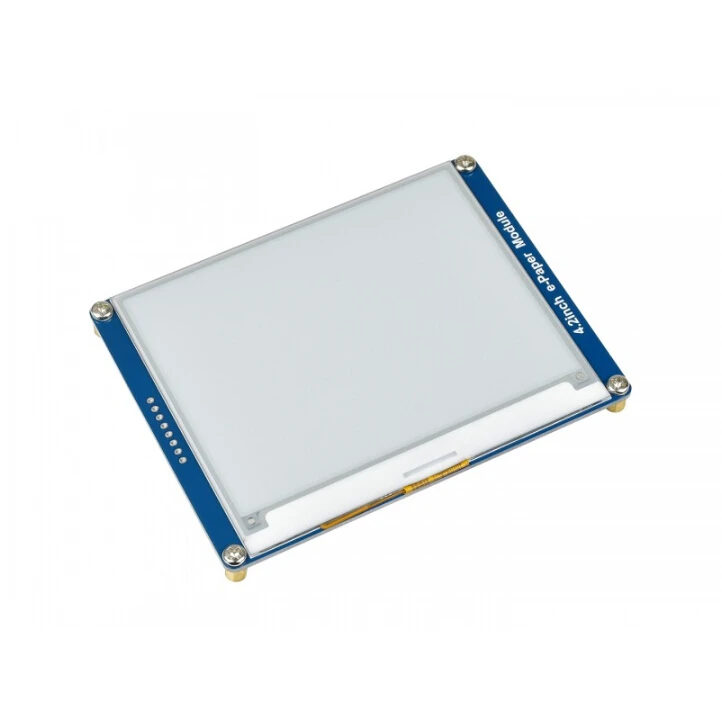

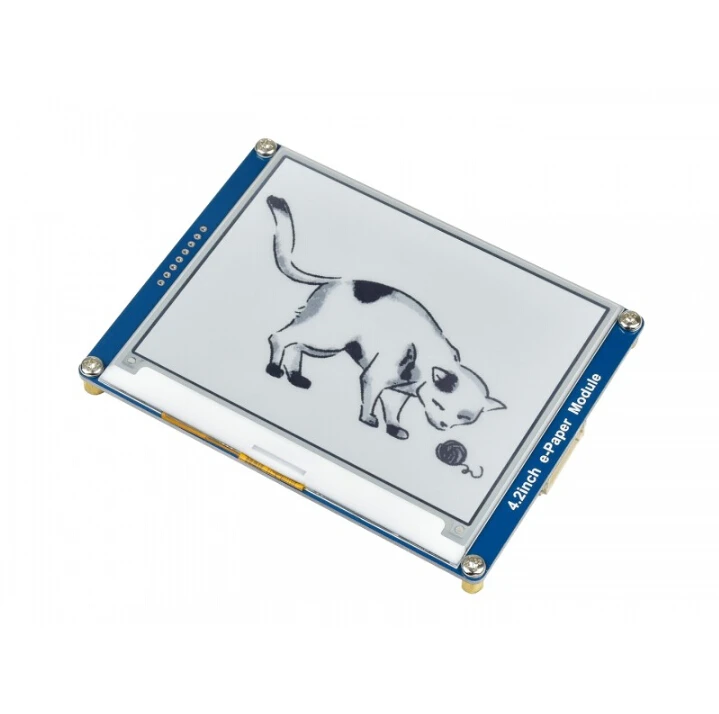

Waveshare 4 2 "E бумага 400x300 дюйма E Ink Дисплей модуль Цвет: черный белый. Без подсветки

Описание



400x300, 4,2 дюйма E-Ink дисплей модуль, SPI интерфейс Обзор

Это модуль дисплея E-Ink, 4,2 дюйма, Разрешение 400x300, со встроенным контроллером, общаясь через интерфейс SPI.

Из-за таких преимуществ, как сверхнизкое энергопотребление, широкий угол обзора, большой эффект под солнечным светом, это идеальный выбор для таких приложений, как этикетка полки, промышленный инструмент и так далее.

Особенности ● Без подсветки, сохраняет отображение последнего содержимого в течение длительного времени даже при отключении питания ● Ультра низкое энергопотребление, в основном мощность требуется только для освежения ● Интерфейс SPI, для подключения к платам контроллера, таким как Raspberry Pi/Arduino/Nucleo и т. д. ● Встроенный переводчик напряжения, совместимый с 3,3 В/5 В MCUs ● Поставляется с ресурсами разработки и руководством (примеры для Raspberry Pi/Jetson Nano/Arduino/STM32) Технические характеристики ● Рабочее напряжение: 3,3 В ~ 5 В ● Интерфейс: 3-проводной SPI, 4-проводной SPI ● Размер контура: 103,0 мм × 78,5 мм ● Размер дисплея: 84,8 мм × 63,6 мм ● Точка шаг: 0,212 × 0,212 ● Разрешение: 400 × 300 ● Цвет дисплея: черный, белый ● Серый уровень: 2 ● Время полного обновления: 4s ● Мощность обновления: 26,4 МВт (typ.) ● Мощность в режиме ожидания: <0,017 МВт ● Угол обзора: >170 Фотографии

\

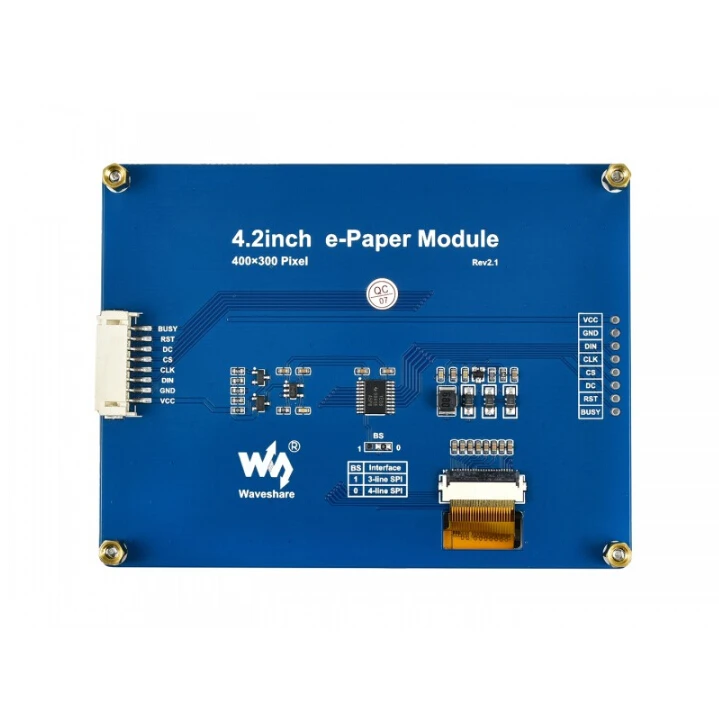

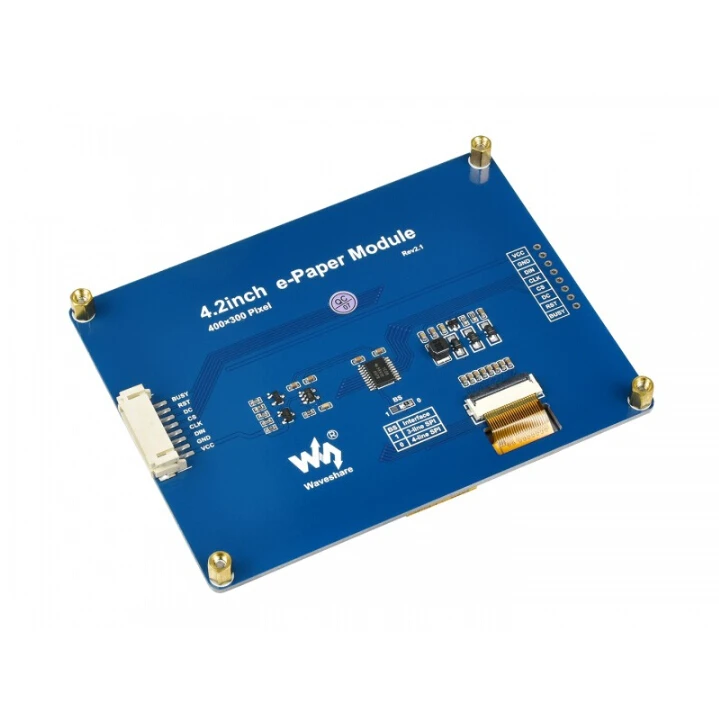

Интерфейс Символ Описание VCC 3,3 В ~ 5 В GND Наземный DIN SPI MOSI pin CLK SPI SCK pin CS Выбор чипа SPI, низкая активность Постоянный ток Выбор данных/команд (высокий для данных, низкий для команды) RST Внешний сброс, низкий уровень активности Занят Выход состояния работы, низкий уровень активности Размеры





Сертификат

Ресурсы для развития

Вики:Www.wav

Руководство по выбору Номер детали Цвета Серые весы Разрешение Размер дисплея (мм) Размер контура (мм) Время полного обновления (ов) Частичное обновление PI заголовок1 Интерфейс 1,54 дюймовый модуль электронной бумаги Черный, белый 2 200 × 200 27,60 × 27,60 48,0 × 33,0 2 И radic; × SPI 1,54 дюймовый электронный бумажный модуль (B) Красный, черный, белый 2 200 × 200 27,60 × 27,60 48,0 × 33,0 8 × × SPI 1,54 дюймовый электронный бумажный модуль (C) Желтый, черный, белый 2 152 × 152 27,51 × 27,51 48,0 × 33,0 27 × × SPI 2,13 дюймов электронная бумага шляпа Черный, белый 2 250 × 122 48,55 × 23,71 65,0 × 30,2 2 И radic; И radic; SPI 2,13 дюймовый e-Paper HAT (B) Красный, черный, белый 2 212 × 104 48,55 × 23,71 65,0 × 30,2 15 × И radic; SPI 2,13 дюймовый e-Paper HAT (C) Желтый, черный, белый 2 212 × 104 48,55 × 23,71 65,0 × 30,2 15 × И radic; SPI 2,13 дюймовый e-Paper HAT (D) Черный, белый 2 212 × 104 48,55 × 23,71 59,2 × 29,2 2 И radic; И radic; SPI 2,7 дюймовый e-Paper HAT Черный, белый 4 264 × 176 57,29 × 38,19 85,0 × 56,0 6 × И radic; SPI 2,7 дюймовый e-Paper HAT (B) Красный, черный, белый 2 264 × 176 57,29 × 38,19 85,0 × 56,0 15 × И radic; SPI 2,9 дюймовый модуль электронной бумаги Черный, белый 2 296 × 128 66,89 × 29,05 89,5 × 38,0 2 И radic; × SPI 2,9 дюймовый электронный бумажный модуль (B) Красный, черный, белый 2 296 × 128 66,89 × 29,05 89,5 × 38,0 15 × × SPI 2,9 дюймовый электронный бумажный модуль (C) Желтый, черный, белый 2 296 × 128 66,89 × 29,05 89,5 × 38,0 15 × × SPI 2,9 дюйма e-Paper HAT (D) Черный, белый 2 296 × 128 66,90 × 29,06 79,0 × 36,7 2 И radic; И radic; SPI 4,2-дюймовый модуль электронной бумаги Черный, белый 2 400 × 300 84,80 × 63,60 103,0 × 78,5 4 × × SPI 4,2-дюймовый электронный бумажный модуль (B) Красный, черный, белый 2 400 × 300 84,80 × 63,60 103,0 × 78,5 15 × × SPI 4,2-дюймовый электронный бумажный модуль (C) Желтый, черный, белый 2 400 × 300 84,80 × 63,60 103,0 × 78,5 15 × × SPI 4,3-дюймовый модуль электронной бумаги UART Черный, белый 4 800 × 600 88,00 × 66,00 118,0 × 75,0 1,5 × × UART 5,83 дюймов электронная бумага шляпа Черный, белый 2 600 × 448 118,8 × 88,26 125,4 × 99,5 3,5 × И radic; SPI 5,83 дюймовый e-Paper HAT (B) Красный, черный, белый 2 600 × 448 118,8 × 88,26 125,4 × 99,5 14 × И radic; SPI 5,83 дюймовый e-Paper HAT (C) Желтый, черный, белый 2 600 × 448 118,8 × 88,26 125,4 × 99,5 26 × И radic; SPI 6-дюймовая электронная бумажная шляпа Черный, белый 16 800 × 600 122,4 × 90,6 138,4 × 101,8 <1 И radic; И radic; USB/SPI/
I80/I2C 7,5-дюймовая электронная бумажная шляпа Черный, белый 2 800 × 480 163,20 × 97,92 170,2 × 111,2 5 × И radic; SPI 7,5-дюймовая электронная бумажная шляпа (B) Красный, черный, белый 2 800 × 480 163,20 × 97,92 170,2 × 111,2 16 × И radic; SPI 7,5-дюймовая электронная бумажная шляпа (C) Желтый, черный, белый 2 640 × 384 163,20 × 97,92 170,2 × 111,2 16 × И radic; SPI 7,8 дюйма e-Paper HAT Черный, белый 16 1872 × 1404 158,18 × 118,64 173,8 × 127,6 <1 И radic; И radic; USB/SPI/
I80/I2C 9,7-дюймовый e-Paper HAT Черный, белый 16 1200 × 825 202,8 × 139,43 218,8 × 156,4 <1 И radic; И radic; USB/SPI/
I80/I2C 10,3 дюйма e-Paper HAT (D) Черный, белый 16 1872 × 1404 209,66 × 157,25 227,7 × 165,8 <1 И radic; И radic; USB/SPI/
I80/I2C 12,48 дюймовый модуль электронной бумаги Черный, белый 2 1304 × 984 252,98 × 190,90 280,0 × 229,5 <8 × И radic; SPI 12,48 дюймовый электронный бумажный модуль (B) Красный, черный, белый 2 1304 × 984 252,98 × 190,90 280,0 × 229,5 <16 × И radic; SPI Pi заголовок: Стандартный Raspberry Pi 40PIN GPIO удлинитель, поддержка Raspberry Pi серии плат





Посылка

Вес:0,052 кг

1. Модуль электронной бумаги 4,2 дюйма x1 2. PH2.0 20 см 8Pin x1 1. 2.
