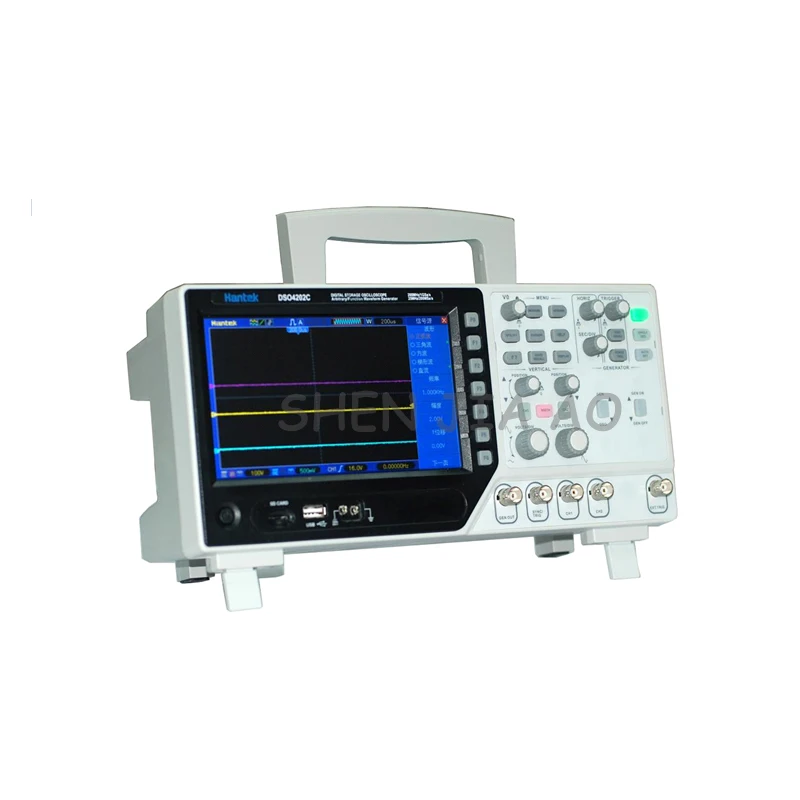

Настольный осциллограф DSO4102C 2 канальный цифровой 100 МГц полоса пропускания

Настольный осциллограф DSO4102C 2 канальный цифровой 100 МГц полоса пропускания

Настольный осциллограф DSO4102C 2 канальный цифровой осциллограф 100 МГц

Пропускная способность произвольный/функциональный генератор сигналов 110/220V

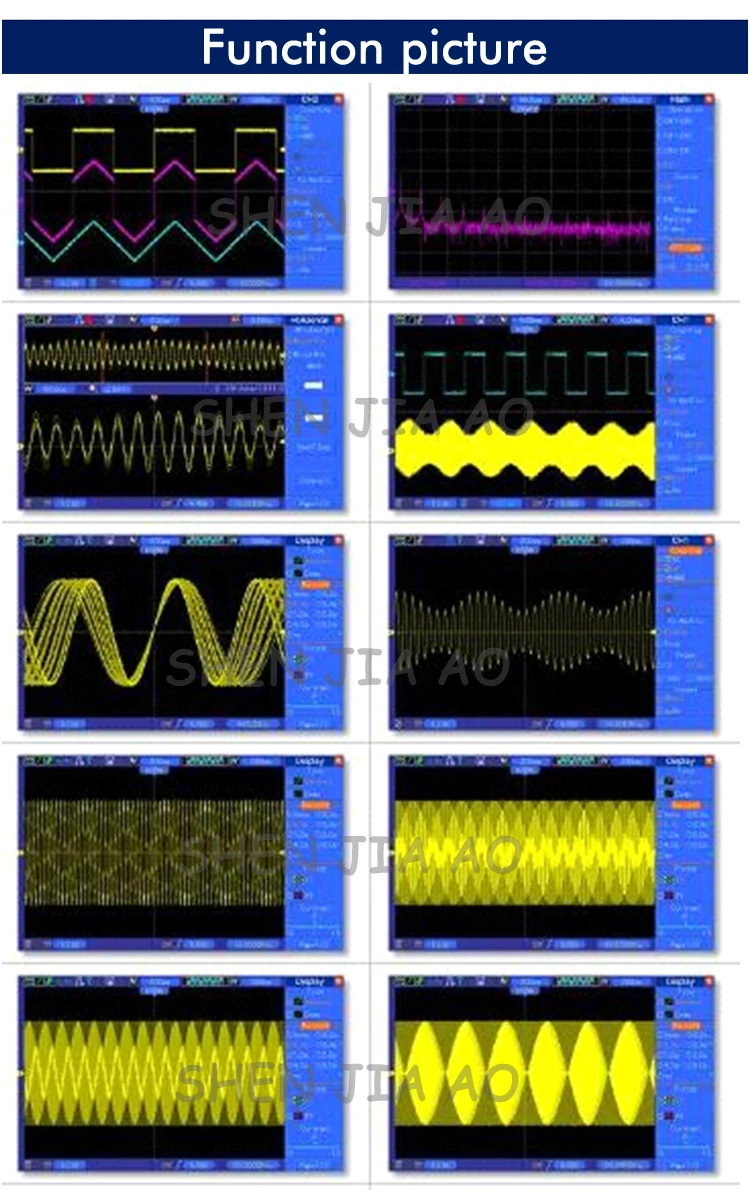

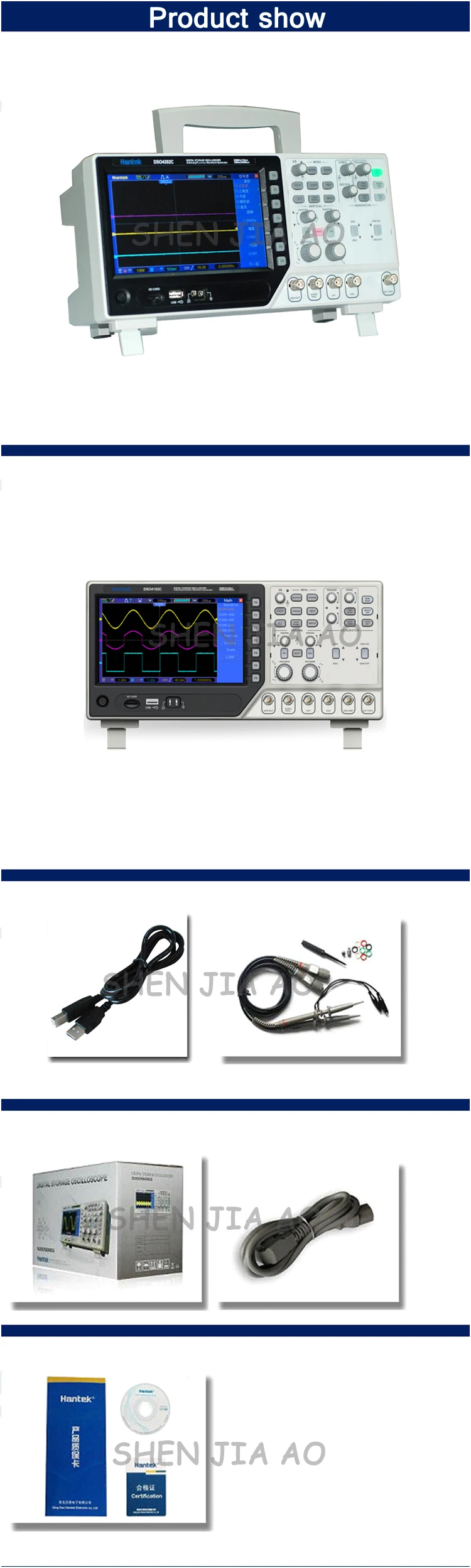

Показ изображения:

Описание продукта:

1. Двухканальный осциллограф + генератор произвольных/функциональных сигналов + синхронизатор + внешний триггер

2. Ключи осциллографа и генератора сигналов являются независимыми для легкой работы, просты в использовании

3. Большой и четкий дисплей экрана (7,0-дюймовый ЖК-дисплей, цветной дисплей, разрешение до 800*480), волны

Дисплей четкий и реалистичный

4. Осциллограф: 1gsa/s частота дискретизации в реальном времени, широкополосный 100 МГц, до 20 видов автоматических

Измерение по функции

5. Мощная функция запуска: триггер кромки, триггер длительности, триггер ширины импульса, триггер узора, очередь

Триггер, повторить триггер

6. Функция/генератор произвольных сигналов: 25 МГц, разрешение 12 бит, 200 МГц, DDS, произвольная волна/

Квадратная волна/Синусоидальная волна/Треугольная волна/трапециевидная волна/импульсная волна/волна постоянного тока, легко

Имитации датчика

7. Поддержка sd-карты, функция VGA (опционально)

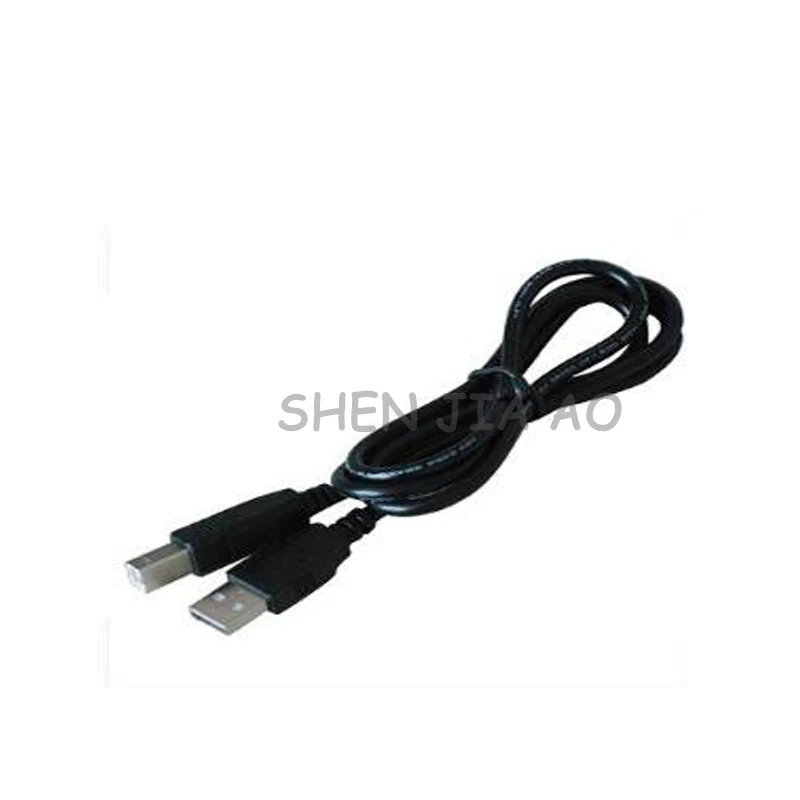

8. Интегрированный USB хост, поддержка U диск хранения, USB интерфейс/sd-карта системы обновления.

Модель: DSO4102C

Осциллограф показатели:

Элемент выборки: фактический пробоотборник: 1GSa / s эквивалентный пробоотборник: 25GSa / s

Отбор пробников: выборка данных

Пик: отображает высокую частоту и случайные глюки

Средняя: средняя Форма волны, раз: 4,8,16,32, 64128

Введите:

Входное соединение: постоянный ток, переменный ток или земля

Входное сопротивление: 1MΩ ± 2% II20pF ± 3pF

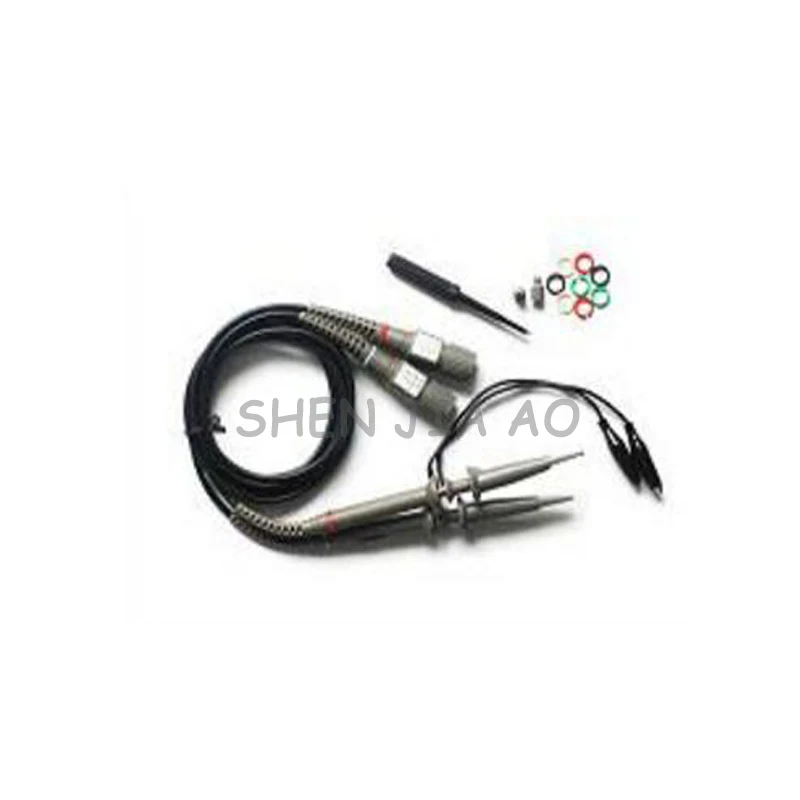

Затухание зонда: 1X, 10X

Настройка коэффициента затухания зонда: 1X, 10X, 100X, 1000X

Максимальное входное напряжение: тип I и тип II: 300VRMS (10x);

Тип установки III: 150VRMS (1x);

Тип установки II: 20 дБ/10 для наклона, начиная от 100 кГц выше падения до более или

Равный 3 МГц пику переменного тока 13 в, для несинусоидальной формы, пик должен быть менее 450 в. Смещение

Длительность выше 300 В должна быть меньше 100 мс, а уровень сигнала RMS (включая все DC

Компоненты, которые снимаются с помощью соединения переменного тока) должны быть ограничены 300 В. Если вы превысите эти значения,

Вы можете повредить инструмент.

Горизонтальная система:

Диапазон дискретизации: 1GSa / s

Интерполяция формы волны: (sin x) / x

Глубина хранения: 40K

Диапазон сканирования: 4ns / div ~ 80s / div

Частота дискретизации и точность задержки: ± 50ppm (в любой интервал времени больше 1 мс)

Диапазон местоположения: 20ns / div до 80us / div; (- 8div x s / div) до 40 мс;

200us / div до 40s / div; (- 8div x s / div) до 400s;

Точность измерения интервала времени (Полная Полоса пропускания): один: ± (1 интервал выборки + 100ppm x Чтение + 0.6ns);

> 16 средних значений: ± (1 интервал выборки + 100ppm x Чтение + 0.4ns);

Интервал выборки = секундный/div ÷ 200

Вертикальной системы:

Разрешение по вертикали: 8-бит, каждый канал для отбора проб в одно и то же время

Вертикальная чувствительность: 2 мВ/див до 10 В/Див

Пропускная способность: 100 МГц

Время подъема на BNC (Типичный): 3.5ns

На BNC или при использовании зонда аналоговый ремешок в пробе и усреднении

Режимы: 2mV/сетка для 20mV / div, ± 100mV; 50mV/сетка для 200mV / div, ± 1V

500mV/сетка для 2V / cell, ± 10V 10V / cell, ± с алюминиевой крышкой, 50В

Математические операции: плюс, вычитание, размножение, разделение, FFT

FFT: окно: Hanning, Flatop, Rectamgular, Bartlett, Blackman; 1024 точка выборки

Широкополосный предел: 20 МГц

Низкочастотная характеристика (-3 дБ): ≤ 10 Гц на BNC

Мощность питания:

Напряжение питания: 100-120 В переменного тока RMS (± 10%), 45 Гц до 440 Гц, CAT II

120-240 В переменного тока RMS (± 10%), 45 Гц до 66 Гц, CAT II

Мощность: <30 Вт

Предохранитель: 2A, разглагольствований, 250V

Размер: 385*200*245 мм

Вес: 2,08 кг
