Набор бесщеточных серводвигателей постоянного тока JMC 32 Вт 24 в пост. Тока 1000 Н · м

Набор бесщеточных серводвигателей постоянного тока JMC 32 Вт 24 в пост. Тока 1000 Н · м

Посылка включает в себя:

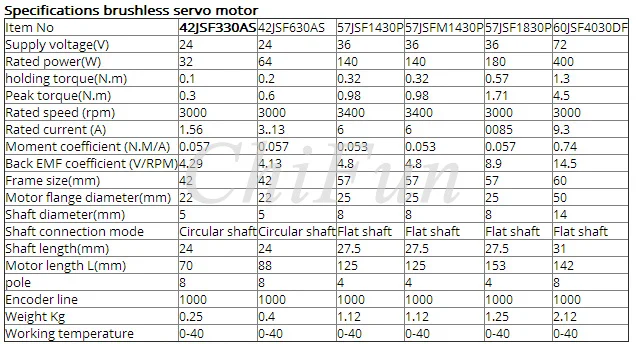

1 шт. 32 Вт 24 В NEMA17 бесщеточный Серводвигатель постоянного тока JMC 42JSF330AS;
1 шт. JMC цифровой AC Серводвигатель MCAC706

Особенности:

Несколько видов импульсного входного режима: Импульсный + направление, CW / CCW двойной пульс, A / B фазовый пульс
Сервосброс входной интерфейс оптопара изоляция ERC
Полоса пропускания тока: (-3 дБ) 2 кГц (типичное значение)
Полоса пропускания петли скорости: 500 Гц (типичное значение)
Полоса пропускания петли положения: 200 Гц (типичное значение)
Входы кодера двигателя вертикальный пост: дифференциальный вход (26LS32)
Параметры интерфейса RS232C доступны для загрузки через ПК или текстовый дисплей
Защита от перегрузки по току и я2T, перенапряжение, понижение напряжения, перетемпература, превышение скорости, защита от перепадов
Зеленый светильник указывает на бег, а красный светильник указывает на то, что защита или автономный режим

Индекс производительности:

MCAC706-это использование DSP дизайна и производства векторного управления, недорогого полностью замкнутого цифрового серводвигателя переменного тока, в том числе регулируемое три отзывы, контроль положения, цикл скорости и текущий цикл. Стабильная производительность, подходит для вождения напряжения 24-50 В переменного тока серводвигатель в 30 Вт-200 Вт.

Электрические индикаторы:

Инструкции

Мин

Типичные значения

Макс

Напряжение питания (В постоянного тока)

24V

Е-байка 36В

70V

Выходной ток (A)

-

6

-

Входной ток (мА)

-

10

-

Рабочая частота импульса (кГц)

-

-

250

Низкий уровень импульсного времени (США)

2,5

-

-

Экологические показатели:

Вентилятор охлаждения

Естественное охлаждение или принудительная конвекция

Защита окружающей среды

Пространства

Избегайте пыли, мороза масла и коррозионных газов

Рабочая температура

0 ~ + 50 °C

Температура хранения

-20 °C ~ + 80 °C

Влажность

Не более 80% относительной влажности

Измерение

-

118 × 76 × 35

Вес

-

200 г

Техническими показателями

Диапазон входного напряжения постоянного тока 20 ~ 70 в (36 в типичный)
200 Вт Непрерывная выходная мощность
Непрерывный выходной ток 6A 32 кГц ШИМ
Выходной ток перегрузки 18А (3 секунды)
Защита:
Значение действия при Пике тока 30A ± 10%
Перегрузка I2t значение действия тока 300% 5S
Перегрев экшн значение 80°C
65 в напряжение перенапряжения значение действия
Номинальное напряжение 18 в
Максимальная частота импульсного ввода 300K
По умолчанию скорость передачи данных 9,6 кбит/с (требуется дополнительный преобразователь интерфейса)
Использование окружающей среды:
Случаи: Избегайте пыли, масляного тумана и коррозионных газов
Рабочая температура: 0 ~ + 50°C
Температура хранения: -20°C~ + 80°C
Влажность: 40 ~ 90% относительной влажности
Охлаждение: Естественное охлаждение или принудительное воздушное охлаждение
Габаритные размеры 118 × 76 × 35
Вес около 200 грамм

Серводвигатель JMC AC-это своего рода недорогой серводвигатель переменного тока, когда он работает с драйвером (MCAC506,MCAC706,MCAC808), вы можете получить производительность сервопривода переменного/постоянного тока по самой низкой цене.
